1
HEIZKESSEL-
MONTAGE
1.1 MONTAGEEMPFEHLUNG.
Der Heizkessel Victrix 115 ist nur für die Wand-
montage und zur Beheizung von Umgebungen in
privaten Haushalten und zu ähnlichen Zwecken
vorgesehen.
Die Wandfläche für die Montage des Geräts
muss glatt sein und darf keine Vorsprünge oder
Vertiefungen aufweisen, die einen Zugriff auf die
Rückseite des Geräts ermöglichen. Das Gerät ist
NICHT für die Aufstellung auf Sockeln oder auf
dem Boden geeignet (Abb. 1-1).
GEBE-Gasheizungen dürfen nur von entspre-
chend ausgebildeten Fachkräften montiert
werden.
Die Montage und der Betrieb haben unter Be-
achtung geltender Normen, Gesetze und unter
Einhaltung von technischen Vorschrift en und
der erforderlichen technischen Verfahrensregeln
zu erfolgen.
Vergewissern Sie sich vor der Montage des
Geräts, dass dieses in einwandfreiem Zustand
geliefert wurde. Im Zweifelsfall wenden Sie sich
umgehend an Ihren Fachhändler. Verpackungs-
material (Klammern, Nägel, Kunststoff folien,
Styropor usw.) stellt eine Gefahr dar und muss
außerhalb der Reichweite von Kindern aufb e-
wahrt werden. Wenn das Gerät in oder zwischen
Schränken montiert wird, ist auf ausreichende
Platzreserven für regelmäßige Wartungsarbei-
ten zu achten. Es empfi ehlt sich ein Abstand
von mindestens 3 cm zwischen dem Heizkes-
selgehäuse und den Schrankwänden. Achten
Sie auf ausreichende Platzreserven oberhalb des
Heizkessels für eventuelle Wasser- und Abgas-
anschlüsse. Entfl ammbare Gegenstände (Papier,
Textilien, Kunststoff e, Styropor usw.) vom Gerät
fernhalten.
Unterhalb des Heizkessels dürfen keine Haus-
haltsgeräte aufgestellt werden, da diese beim
Ansprechen des Sicherheitsventils (sofern kein
Tropft richter montiert wurde) oder bei Leckagen
an den Anschlüssen beschädigt werden können.
Bei Nichtbeachtung übernimmt der Hersteller
keine Haft ung für Schäden an solchermaßen
aufgestellten Haushaltsgeräten.
Bei Fehlfunktionen, Fehlern oder Betriebs-
störungen muss das Gerät sofort abgeschaltet
werden. Wenden Sie sich an einen qualifi zierten
Techniker (z. B. an den technischen Kunden-
dienst von GEBE, der über geschultes Fachperso-
nal und Original-Ersatzteile verfügt). Versuchen
Sie nicht, das Gerät selbst zu modifi zieren oder
zu reparieren.
JA
SI
NEIN
NO
Bei Nichtbeachtung erlischt die Garantie und
der Kunde übernimmt die Verantwortung für
sein Handeln.
• Montagevorschrift en:
- Dieser Heizkessel darf bei partiellem Wit-
terungsschutz im Freien montiert werden.
Ein teilweiser Witterungsschutz ist gege-
ben, wenn das Gerät nicht direkten Witte-
rungseinfl üssen (Regen, Schnee, Hagel usw.)
ausgesetzt ist.
- Die Montage in brandgefährdeten Bereichen
(z. B. Garagen, Sicherungskästen, Gasgeräte
und zugehörige Abgasrohre, Rauchabzüge
und Zuführrohre für Verbrennungsluft ) ist
untersagt.
- Die Montage oberhalb von Kochfl ächen ist
untersagt.
- Ebenfalls untersagt ist die Montage in öf-
fentlich zugänglichen Bereichen von Büro-
gebäuden, wie Stiegenhäusern, Kellern, Ein-
gangshallen, Dachböden, Dachgeschoßen,
Fluchtwegen usw., sofern sich diese nicht
in abgetrennten Technikräumen befi nden,
für welche die jeweilige Gebäudeverwaltung
verantwortlich ist und die ausschließlich dem
Benutzer des Geräts zugänglich sind (näheres
zu den Merkmalen solcher Technikräume
siehe den Referenzstandard).

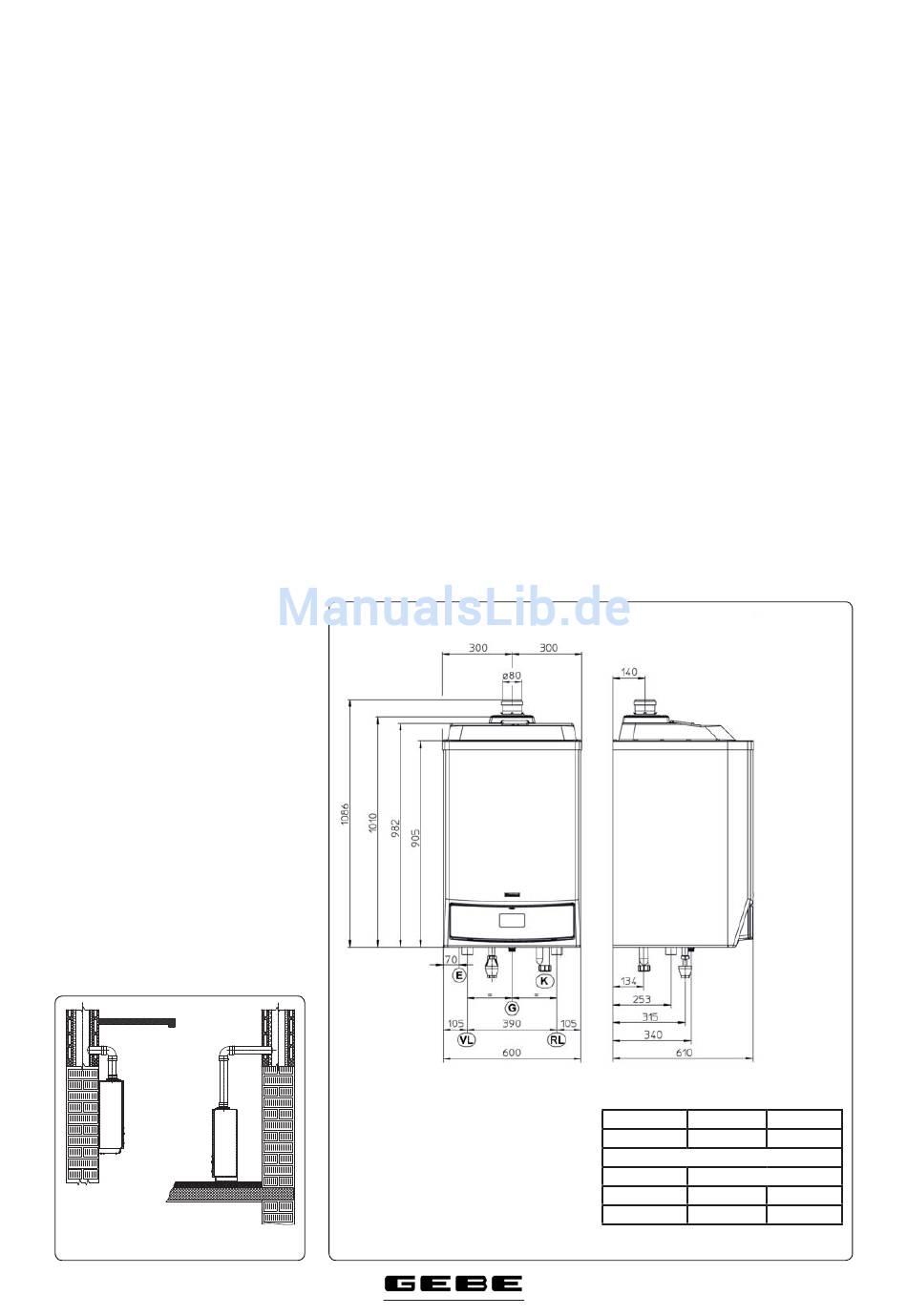

1.2 HAUPTABMESSUNGEN.
Legende
E - elektrischer Anschluss
G - Gasanschuss
K - Kondensatablauf (minimal Ø 13 mm)
RL - Heizung Rücklauf
VL - Heizung Vorlauf
1-1
Wichtig: Bei der Wandmontage des Heizkessels
muss ein stabiler und sicherer Halt des Geräts
gewährleistet sein.
Die Steckelemente (im Lieferumfang enthal-
ten) dürfen nur in Verbindung mit den Mon-
tagehalterungen bzw. dem Befestigungsgerüst
verwendet werden, um das Gerät an der Wand
anzubringen. Sie bieten nur dann ausreichenden
Halt, wenn sie korrekt (gemäß den technischen
Verfahrensregeln) in einer Wand aus Voll- oder
Hohlziegeln verankert wurden. Bei Wänden
aus Hohlziegeln, Wandabschnitten mit einge-
schränkten statischen Eigenschaft en oder bei
sonstigen Abweichungen muss eine statische
Prüfung durchgeführt werden, um ordnungs-
gemäßen Halt zu gewährleisten
Anmerkung: Die in der Blisterpackung beilie-
genden Sechskantschrauben sind ausschließ-
lich für die Befestigung der zugehörigen
Montagehalterung an der Wand vorgesehen.
Diese Heizkessel dienen dem Erhitzen von Was-
ser auf Temperaturen unterhalb des Siedepunkts
bei Atmosphärendruck.
Sie müssen an ein Zentralheizsystem angeschlos-
sen werden, der für die jeweilige Leistung und
Kapazität ausgelegt ist.
Höhe (mm)
4
Breite (mm)
Tiefe (mm)
950
600
525
ANSCHLÜSSE
GAS
HEIZUNG
G
RL
VL
1"
1" 1/2
1" 1/2
1-2
