Horizontal-Set Ø 80 mit Kaminauslass.

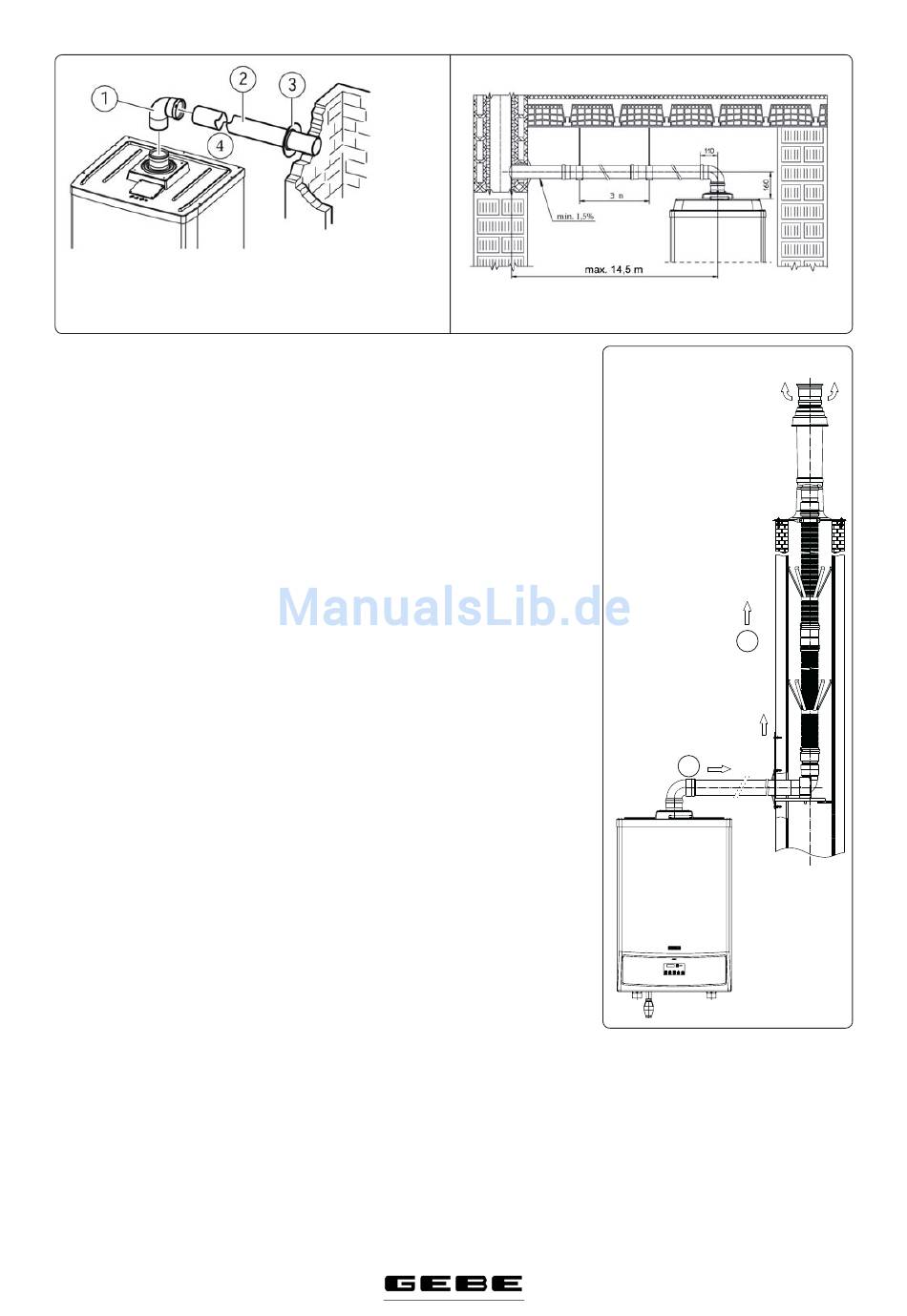

Montage des Sets (Abb. 1-19): Den Ø 80-Bogen
(1) mit der glatten Seite in das Loch oben in der
Mitte des Kessels aufstecken. Das Abgasrohr
(2) mit der glatten Seite in die Lippendichtung
des Bogens (1) stecken, bis diese ansteht. Ist die
Innenwanddichtung (3) am Abgasrohr (2) an-
gebracht worden, ist gewährleistet, dass die Ele-
mente des Sets dicht sind und zusammenhalten.
• Rohrverlängerungen und konzentrische Bogen
verbinden. Das Zusammenstecken der Verlän-
gerungen mit anderen Bauteilen des Abgassy-
stems funktioniert folgendermaßen: Das kon-
zentrische Rohr bzw. der Bogen mit der glatten
Seite in die Seite mit Lippendichtung schieben,
bis das Rohr ansteht. So ist die Dichtheit und
der Zusammenhalt der Elemente sichergestellt.
• Verlängerungen für das Horizontal-Set Ø 80.
Die maximale vertikale Längengerade (ohne
Bögen) für das Ø 80 Abgasrohr beträgt 14,5 m.
1.10 ROHRFÜHRUNG ZU ABGASAN-
SCHLÜSSEN.
Rohrführung ist ein Vorgang, bei dem durch die
Verlegung eines oder mehrerer entsprechender
Rohrabschnitte ein System zur Ableitung der
Verbrennungsprodukte eines Gasgeräts realisiert
wird. Dieses System besteht aus der Verbindung
eines vorhandenen oder neuen Rohres mit einem
Kamin, Abgaszug oder einer haustechnischen
Raumöff nung (auch in Neubauten) (Abb. 1-21).
Für die Rohrführung müssen Leitungen verwen-
det werden, die für den Zweck vom Hersteller
empfohlen wurden. Dabei sind die Montage-
und Benutzeranleitung des Herstellers sowie in
Normen festgelegte Anforderungen zu beachten.
GEBE-Rohrführungssystem. Die fl exiblen Ø 80
Leitungssysteme aus dem Abgasprodukteprogramm
dürfen nur in Wohnbauten und in Kombination
mit Brennwertkesseln von GEBE eingesetzt
werden.
Beim Verlegen von Rohrleitungen müssen jeden-
falls die Bestimmungen der Norm sowie geltende
technische Vorschrift en beachtet werden. Ins-
besondere ist nach Abschluss der Arbeiten und
bei Inbetriebsetzung des Leitungssystems die
Konformitätserklärung zu erstellen. In Anwen-
dungsfällen, in denen dies von der Norm und von
den geltenden technischen Vorschrift en vorgese-
hen ist, müssen außerdem die Anweisungen im
Projekt- bzw. Technikbericht befolgt werden. Die
technische Lebensdauer des Systems bzw. seiner
Komponenten entspricht den geltenden Normen,
sofern Folgendes zutrifft :
B23
Das Set besteht aus:
1 Stk. 90° Bogen Ø 80 (1)
1 Stk. Abgasrohr Ø 80 (2)
1 Stk. Innenwanddichtung (3)
ABGASROHR (4)
1-19
• Das System wird unter durchschnittlichen Wit-
terungs- und Umgebungsbedingungen genutzt,
und zwar gemäß den geltenden Vorschrift en
und insbesondere der Norm (die Umgebung
muss frei von Verbrennungsprodukten, Staub
oder Gasen sein, die die normalen thermo-
physischen oder chemischen Betriebsbedin-
gungen verändern, keine Abweichung von den
üblichen Tages- und Nachttemperaturen usw.).
• Montage und Wartung erfolgen gemäß den
Angaben des Herstellers und in Übereinstim-
mung mit den geltenden Bestimmungen.
• Die maximal zulässige Länge des flexiblen
vertikalen Ø 80 Leitungssystems beträgt 17
m. Dieses Längenmaß wird unter Berücksich-
tigung des gesamten Ø 80 Abgasanschlusses
ermittelt, d.h. einschließlich 1 m Ø 80 Rohr
am Auslass und zweier 90° Ø 80 Bögen am
Kesselaustritt.
1-7
Legende.
(1) - Mindeststeigung Rohr 1,5%
(2) - Maximallänge Abgasrohr 30 m
Legende
(1) - Abgasrohr
11
B23
1-20
B23
1
1
1-21
