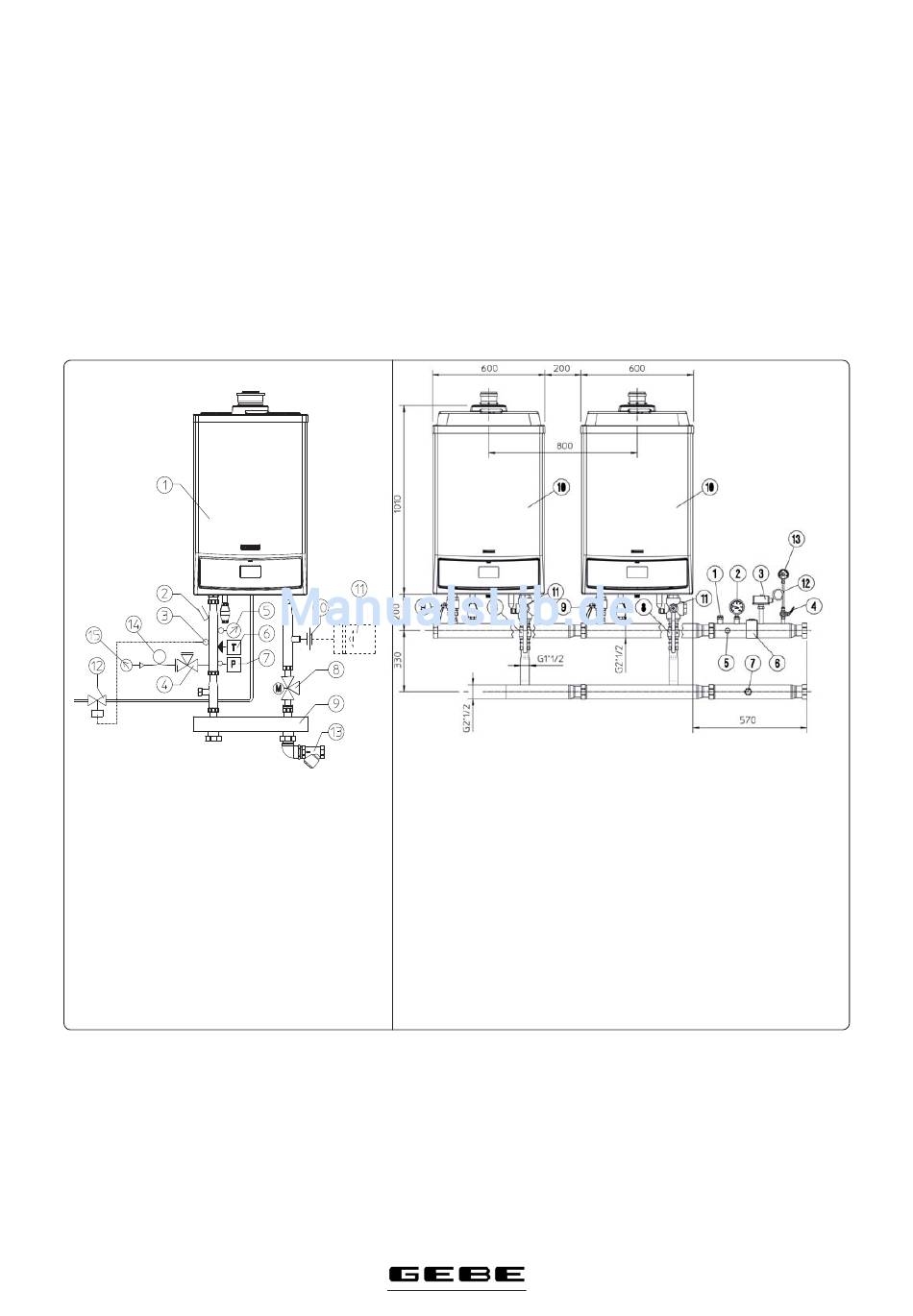

1.19 HYDRAULISCHER AUFBAU MIT
ERWEITERUNGEN (ABB. 1-25).
Achtung: Die sensiblen Elemente der automati-
schen Einstellung, des Wärmeschalters und des
Th ermometers (nicht in der Standardausfüh-
rung enthalten) müssen wie in der Anleitung
beschrieben installiert und angeordnet werden.
Bei anleitungsgemäßer Installation eines Einzel-
gerätes mit GEBE-Bauteilen müssen die sensib-
len Elemente im Vorlauf installiert werden, wo
die Sensoren vollständig in das Leitungswasser
eingetaucht und nicht weiter als 0,5 m vom Gerät
entfernt montiert sein müssen. Bei Installation
einer Kaskade sind ebenso GEBE-Bauteile zu
verwenden. GEBE übernimmt keine Verant-
wortung, wenn andere als die Originalbauteile
zur Installation des Heizsystems verwendet oder
unsachgemäß montiert werden.
Legende:
1 - Victrix 115 Kessel
2 - Th ermometeraussparung
3 - Gasventilfühler
4 - Sicherheitsventil
5 - Th ermometer
6 - Manuell entriegelbarer Sicherheitstemperatur-
begrenzer
7 - Manuell entriegelbarer Druckschalter
8 - 3-Wege-Ventil Kessel
9 - Hydraulische Weiche
10 - Anschluss Ausdehnungsgefäß
11 - Ausdehnungsgefäß
12 - Gasventil
13 - Schmutzfi lter
14 - Ausdehnungsschleife
15 - Manometer
1.20 HYDRAULISCHER AUFBAU VON
2ER-KASKADE MIT ERWEITERUN-
GEN (ABB. 1-26).
Achtung: Modulare Kessel in Kaskadenschaltung
mit GEBE-Verbindungsbauteilen sind als eine
Einheit zu betrachten, wobei die Seriennummer
(Fabriksnummer) am Gerät neben den Sicher-
heitseinrichtungen relevant ist.
Legende:
1 - Th ermometeraussparung
2 - Th ermometer
3 - Manuell entriegelbarer Sicherheitstemperatur-
begrenzer
4 - Sicherheitsventil
5 - Gasventilfühler
6 - Manuell entriegelbarer Druckschalter
7 - Anschluss Ausdehnungsgefäß
8 - Rückschlagventil Heizsystem
9 - Absperrventil Heizsystem
10 - Victrix 115 Kessel
11 - 3-Wege-Ventil Rücklauf
12 - Ausdehnungsschleife
1-25
15
1-26
