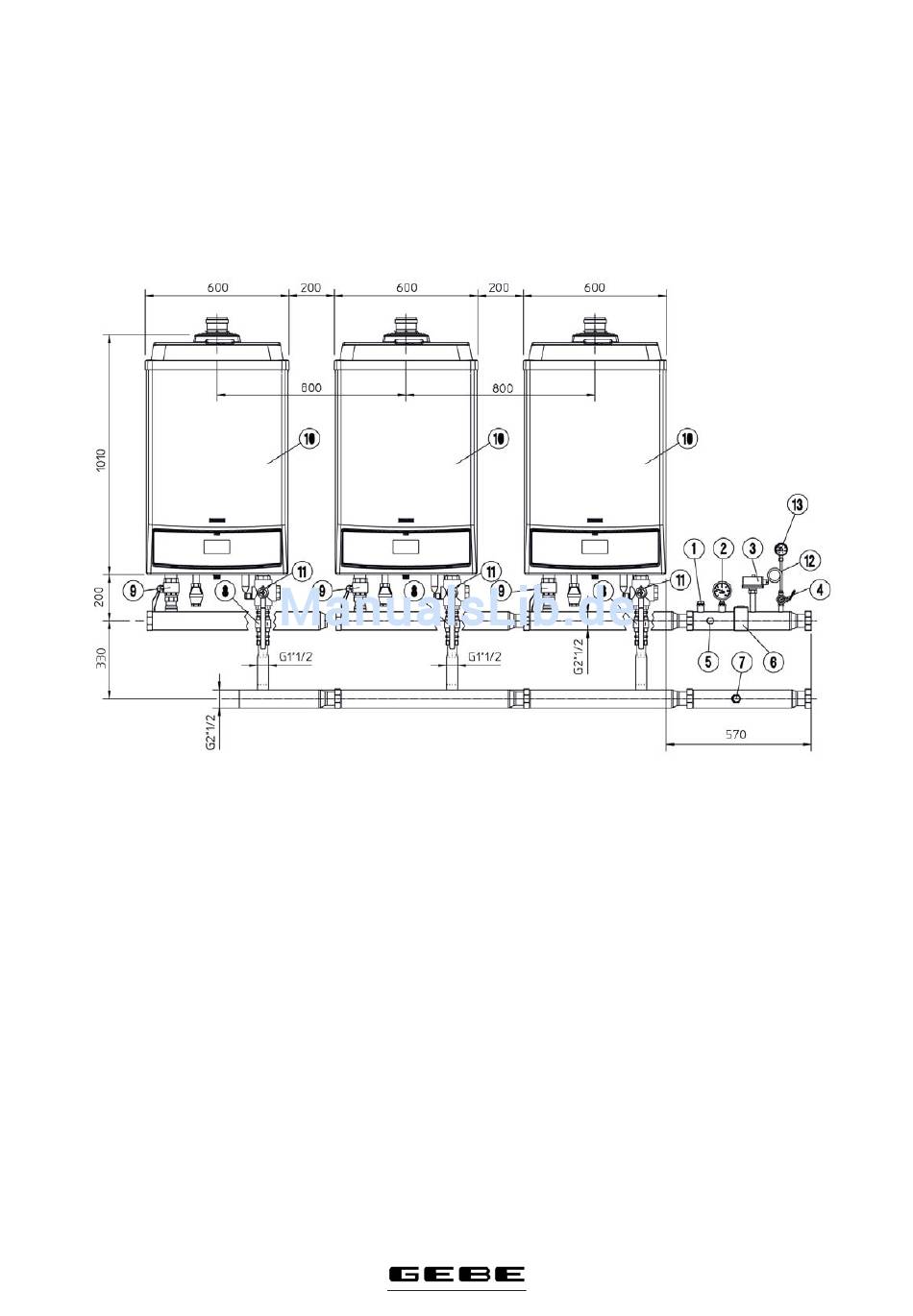

1.21 HYDRAULISCHER AUFBAU 3ER-
KASKADE MIT ERWEITERUNGEN
(ABB. 1-27).
Achtung: Modulare Kessel in Kaskadenschal-
tung mit GEBE-Verbindungsbauteilen sind als
eine Einheit zu betrachten, wobei die Serien-
nummer (Fabriksnummer) am Gerät neben den
Sicherheitseinrichtungen relevant ist.
Anmerkung: Die Kessel müssen vor Öff nen
oder Schließen des Absperrventils ausgeschal-
tet werden.
Legende:
1 - Th ermometeraussparung
2 - Th ermometer
3 - Manuell entriegelbarer Sicherheitstemperatur-
begrenzer
4 - Sicherheitsventil
5 - Gasventilfühler
6 - Manuell entriegelbarer Druckschalter
7 - Anschluss Ausdehnungsgefäß
8 - Rückschlagventil Heizsystem
9 - Absperrventil Heizsystem
10 - Victrix 115 Kessel
11 - 3-Wege-Ventil Rücklauf
12 - Ausdehnungsschleife
16
1-27
