Lieferumfang
3.1 Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und
integriertem Regler. Im Kältekreis ist das Kältemittel R134a ein-
gefüllt. Das Kältemittel R134a ist FCKW-frei, baut kein Ozon ab
und ist nicht brennbar.
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außenwand-
temperatur mit Befestigungsmaterial sowie ein Schmutzfänger
liegen der Wärmepumpe bei. Die Spannungszuführung für Last-
und Steuerstrom ist bauseits zu verlegen.
Die Ansteuerung der bauseits zu stellenden Solepumpe ist über
den Schaltkasten zu realisieren. Dabei ist - falls erforderlich - für
diese ein Motorschutz vorzusehen.
Der Kollektor mit Soleverteiler ist bauseits zu erstellen.

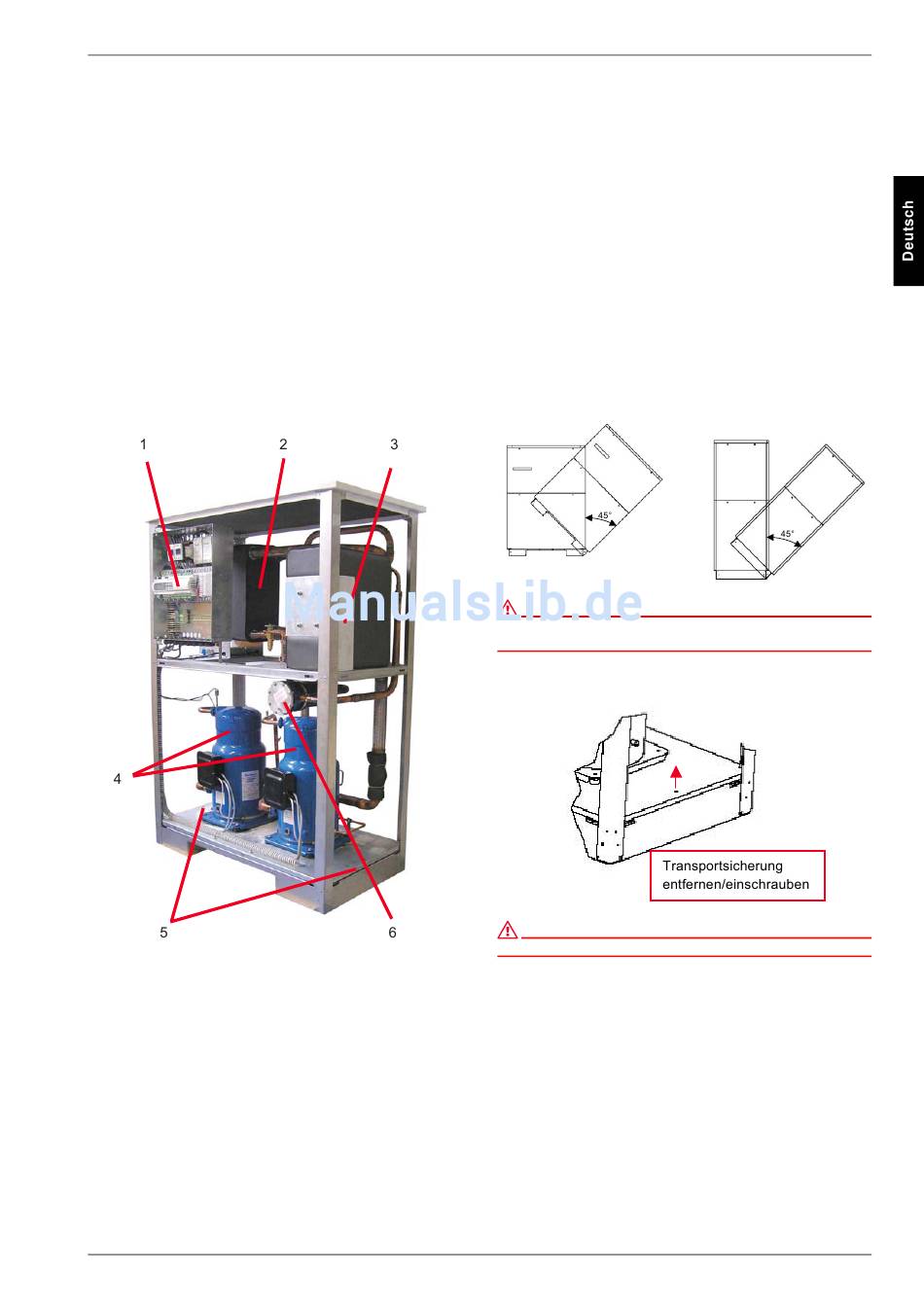

1)
Steuerung
2)
Verdampfer
3)
Verflüssiger
4)
Verdichter
5)
Transportsicherung
6)
Filtertrockner
www.dimplex.de
4
Zubehör
4.1 Anschlussflansche
Durch den Einsatz der flachdichtenden Anschlussflansche kann
das Gerät optional auf Flanschanschluss umgestellt werden.
5
Transport
Zum Transport mit einem Sack- oder Kesselkarren kann dieser
an der Stirnseite des Gerätes unter dem Transportschutz ange-
setzt werden.
Das Gerät kann zum Transport auf ebenem Untergrund von hin-
ten oder vorne mittels Hubwagen oder Gabelstapler angehoben
werden. Hierzu ist der Transportschutz nicht unbedingt notwen-
dig.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder
Richtung) gekippt werden.
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
5
D-3
