Mehrere Blade Runner (DMX-Steuerung)
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
2.
Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
3.
Verbinden Sie die Blade Runner und andere Geräte mit einem 3-P XLR-Kabel.
4.

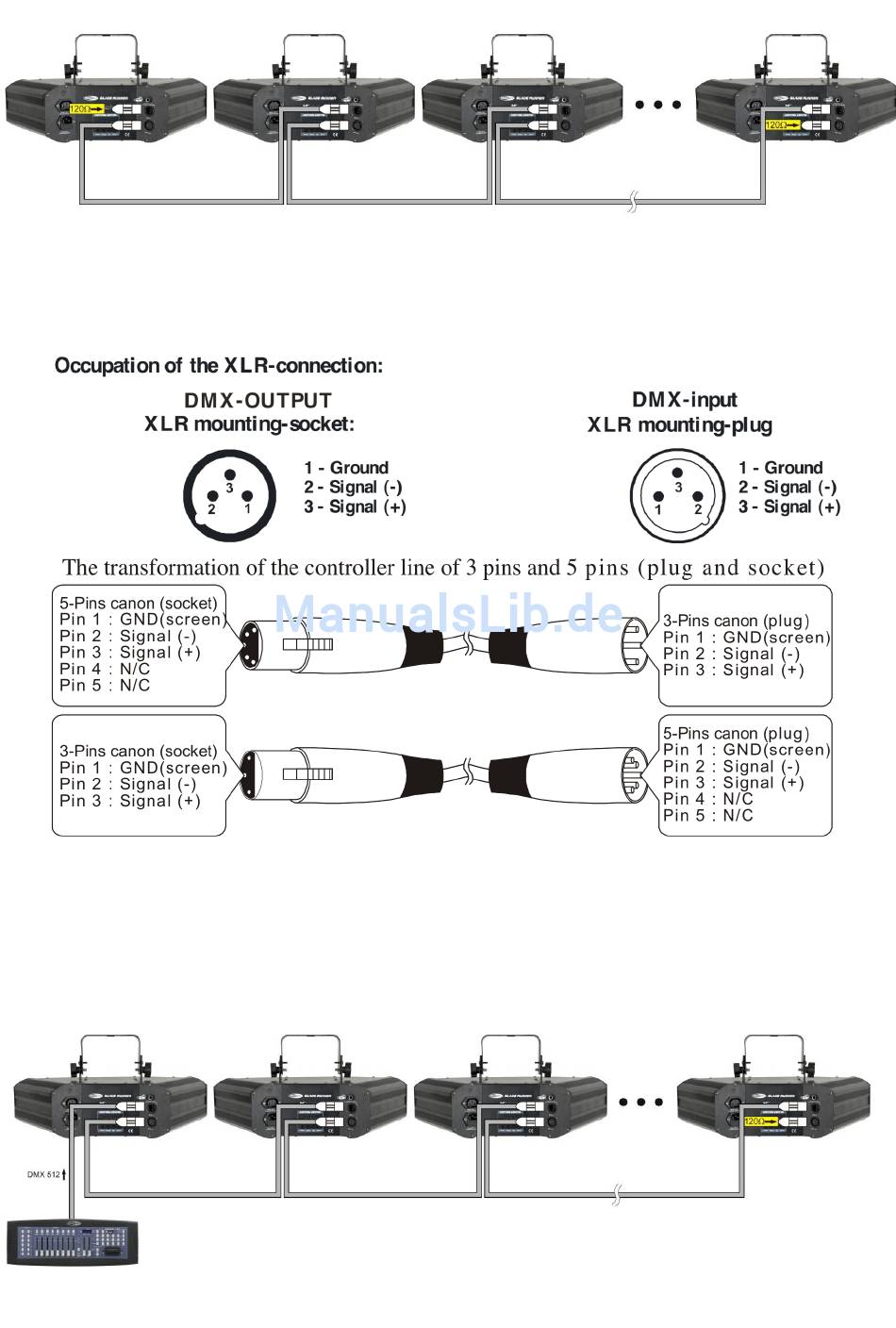

Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
5.
Die Geräte an das Stromnetz anschließen: Schließen Sie je ein Netzkabel an den IEC-Eingang aller
Geräte an und stecken Sie das andere Ende der Netzkabel in eine geeignete Steckdose. Beginnen
Sie mit dem ersten Gerät. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte
korrekt angebracht und angeschlossen sind.
Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen.
Mehrere Blade Runner (Master/Slave-Steuerung)
DMX-Set-Up für mehrere Blade Runner
8
Abb. 2
Abb. 3
