Informationen über Jumper für serielle
Anschlüsse
Die Jumper für serielle Anschlüsse auf der Hauptsystemplatine (J3303 und J3304)
ermöglichen die Konfiguration der beiden seriellen Anschlüsse des Systems für EIA-
423- oder EIA-232D-Signalpegel. EIA-423-Pegel sind der Standard für
nordamerikanische Benutzer. EIA-232D-Pegel sind für die digitale
Telekommunikation in den Ländern der Europäischen Gemeinschaft erforderlich.

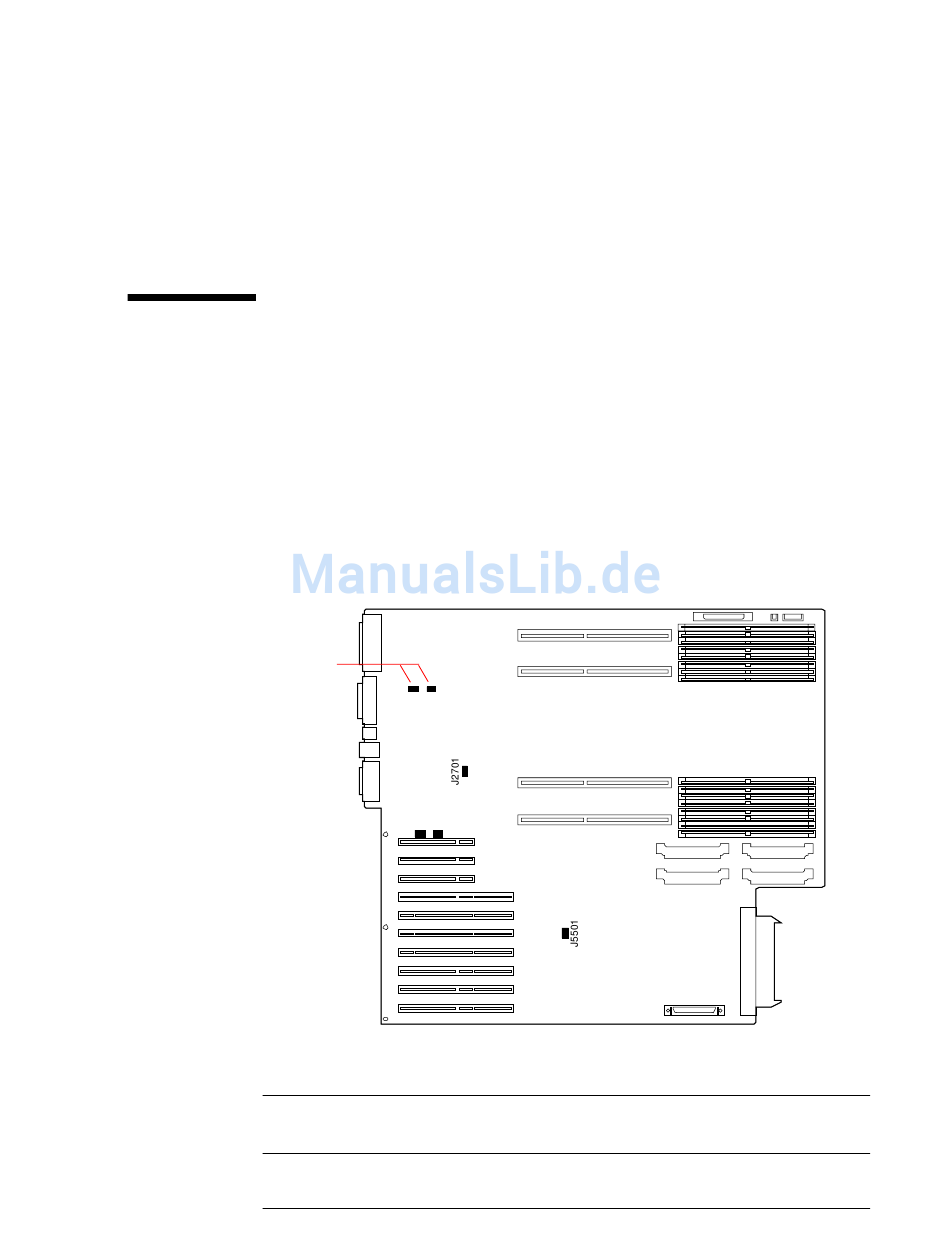

In der folgenden Abbildung werden die Jumper-Positionen dargestellt. In der
nachfolgenden Tabelle wird ihre Funktion beschrieben.
Jumper für
serielle
Anschlüsse
J3304
J3303
J3103
Pins 1 + 2
Jumper
gebrückt
J3303
EIA-232D
J3304
EIA-232D
J3102
Standard-
Pins 2 + 3
brücke
gebrückt
der Pins
EIA-423
2 + 3
EIA-423
2 + 3
Kapitel 4
Gesteuertes Signal
RS232/RS423 SEL
RS232/RS423 SEL
Hardwarekonfiguration
75
