Die nachfolgende Tabelle zeigt die Zuordnung der PCI-Steckplätze zu den drei PCI-
UPA-Brücken und den sechs PCI-Bussen sowie den Typ der PCI-Karten, die in den
einzelnen Steckplätzen unterstützt werden.
PCI-Steck- PCI UPA- PCI-
platz Brücke Bus
10 1 B
9 3 F
8 3 F
7 3 F
6 3 E
5 1 A
4 2 C
3 2 D
2 2 D
1 2 D

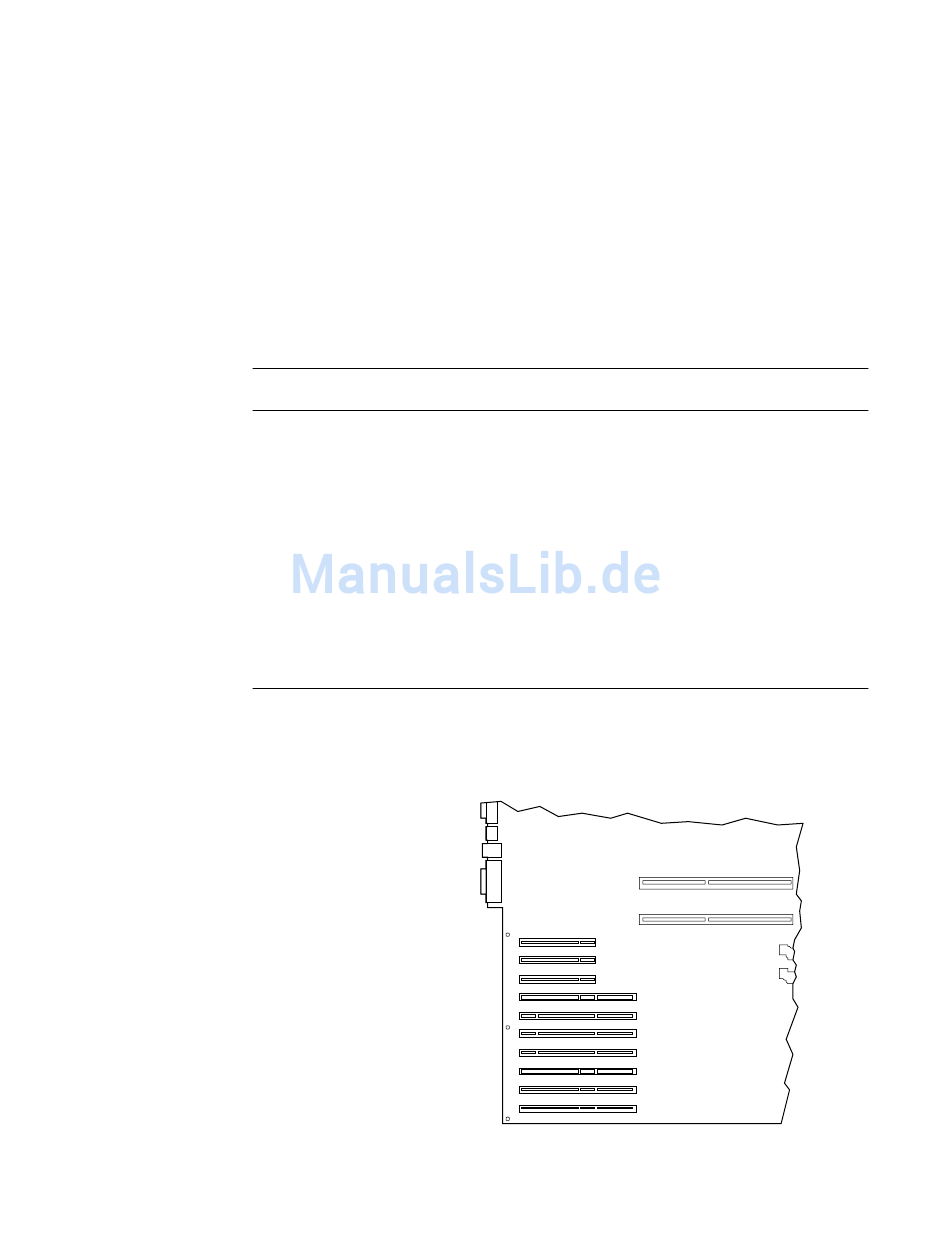

In der folgenden Abbildung werden die PCI-Steckplätze auf der
Hauptsystemplatine dargestellt.
33 MHz, 5 V, 32-Bit-PCI
33 MHz, 5 V, 32-Bit-PCI
33 MHz, 5 V, 32-Bit-PCI
33 MHz, 5 V, 32/64-Bit-PCI
66 MHz, 3,3 V, 32/64-Bit-PCI/66
66 MHz, 3,3 V, 32/64-Bit-PCI/66
66 MHz, 3,3 V, 32/64-Bit-PCI/66
33 MHz, 5 V, 32/64-Bit-PCI
33 MHz, 5 V, 32/64-Bit-PCI
33 MHz, 5 V, 32/64-Bit-PCI
Steckplatzbreite (Bit) Taktfrequenzen
Kartentyp (Bit) (MHz)
nur 32 / 32 33
32 / 32 oder 64 33
32 / 32 oder 64 33
64 / 32 oder 64 33
64 / 32 oder 64 33 und 66
64 / 32 oder 64 33 und 66
64 / 32 oder 64 33 und 66
64 / 32 oder 64 33
64 / 32 oder 64 33
64 / 32 oder 64 33
10
9
8
7
6
5
4
3
2
1
Kapitel 4
Gleichspannung/
Kartentyp
5 V, Universal
5 V, Universal
5 V, Universal
5 V, Universal
3,3 V, Universal
3,3 V, Universal
3,3 V, Universal
5 V, Universal
5 V, Universal
5 V, Universal
Hardwarekonfiguration 59
