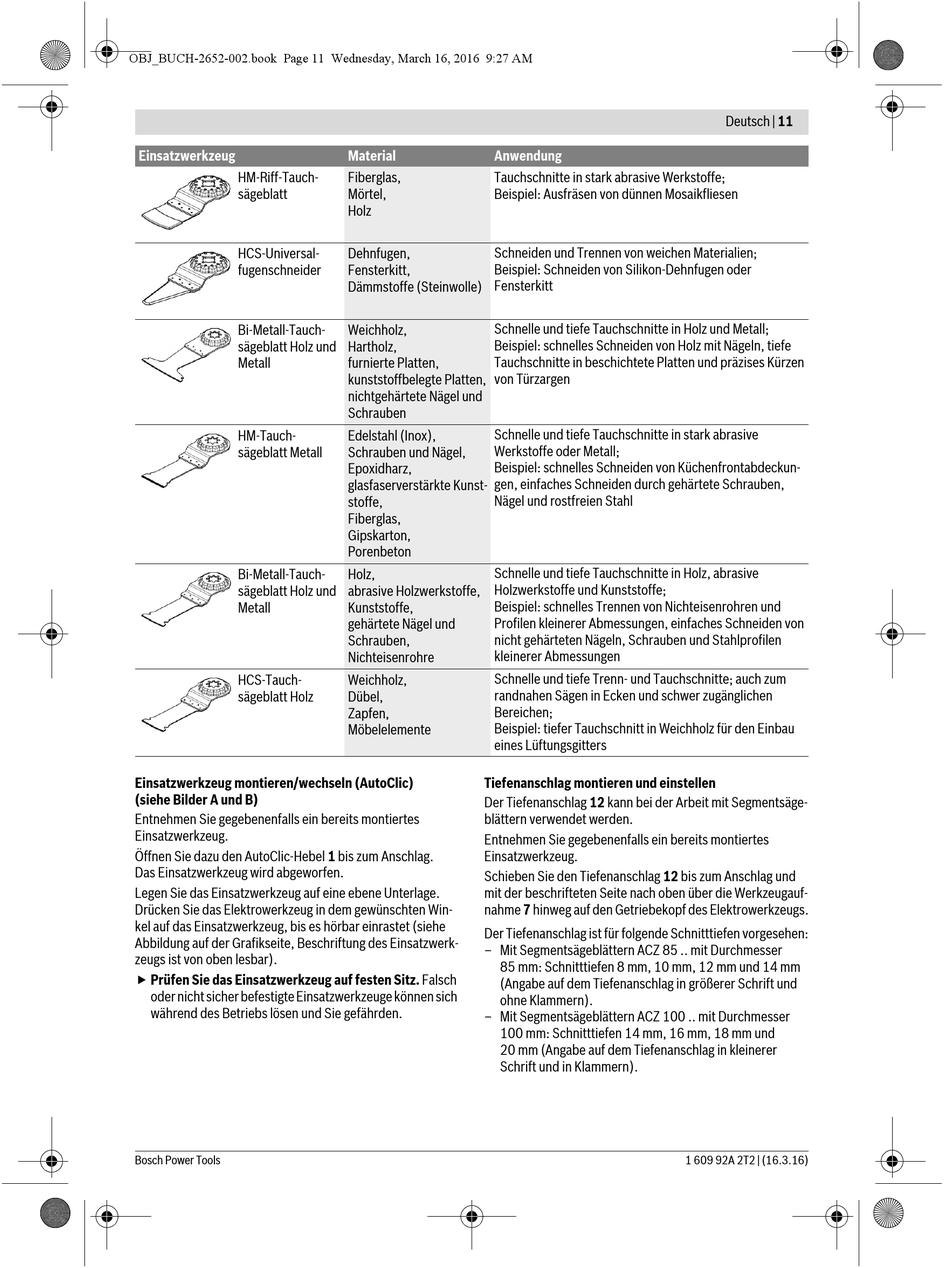

Einsatzwerkzeug
HM-Riff-Tauch-
sägeblatt
HCS-Universal-
fugenschneider
Bi-Metall-Tauch-
sägeblatt Holz und
Metall
HM-Tauch-
sägeblatt Metall
Bi-Metall-Tauch-
sägeblatt Holz und
Metall
HCS-Tauch-
sägeblatt Holz
Einsatzwerkzeug montieren/wechseln (AutoClic)
(siehe Bilder A und B)
Entnehmen Sie gegebenenfalls ein bereits montiertes
Einsatzwerkzeug.
Öffnen Sie dazu den AutoClic-Hebel 1 bis zum Anschlag.
Das Einsatzwerkzeug wird abgeworfen.
Legen Sie das Einsatzwerkzeug auf eine ebene Unterlage.
Drücken Sie das Elektrowerkzeug in dem gewünschten Win-
kel auf das Einsatzwerkzeug, bis es hörbar einrastet (siehe
Abbildung auf der Grafikseite, Beschriftung des Einsatzwerk-
zeugs ist von oben lesbar).
 Prüfen Sie das Einsatzwerkzeug auf festen Sitz. Falsch
oder nicht sicher befestigte Einsatzwerkzeuge können sich
während des Betriebs lösen und Sie gefährden.
Bosch Power Tools
Material Anwendung
Fiberglas, Tauchschnitte in stark abrasive Werkstoffe;
Mörtel, Beispiel: Ausfräsen von dünnen Mosaikfliesen
Holz
Schneiden und Trennen von weichen Materialien;
Dehnfugen,
Beispiel: Schneiden von Silikon-Dehnfugen oder
Fensterkitt,
Fensterkitt
Dämmstoffe (Steinwolle)
Schnelle und tiefe Tauchschnitte in Holz und Metall;
Weichholz,
Beispiel: schnelles Schneiden von Holz mit Nägeln, tiefe
Hartholz,
Tauchschnitte in beschichtete Platten und präzises Kürzen
furnierte Platten,
von Türzargen
kunststoffbelegte Platten,
nichtgehärtete Nägel und
Schrauben
Schnelle und tiefe Tauchschnitte in stark abrasive
Edelstahl (Inox),
Werkstoffe oder Metall;
Schrauben und Nägel,
Beispiel: schnelles Schneiden von Küchenfrontabdeckun-
Epoxidharz,
gen, einfaches Schneiden durch gehärtete Schrauben,
glasfaserverstärkte Kunst-
Nägel und rostfreien Stahl
stoffe,
Fiberglas,
Gipskarton,
Porenbeton
Schnelle und tiefe Tauchschnitte in Holz, abrasive
Holz,
Holzwerkstoffe und Kunststoffe;
abrasive Holzwerkstoffe,
Beispiel: schnelles Trennen von Nichteisenrohren und
Kunststoffe,
Profilen kleinerer Abmessungen, einfaches Schneiden von
gehärtete Nägel und
nicht gehärteten Nägeln, Schrauben und Stahlprofilen
Schrauben,
kleinerer Abmessungen
Nichteisenrohre
Schnelle und tiefe Trenn- und Tauchschnitte; auch zum
Weichholz,
randnahen Sägen in Ecken und schwer zugänglichen
Dübel,
Bereichen;
Zapfen,
Beispiel: tiefer Tauchschnitt in Weichholz für den Einbau
Möbelelemente
eines Lüftungsgitters
Tiefenanschlag montieren und einstellen
Der Tiefenanschlag 12 kann bei der Arbeit mit Segmentsäge-
blättern verwendet werden.
Entnehmen Sie gegebenenfalls ein bereits montiertes
Einsatzwerkzeug.
Schieben Sie den Tiefenanschlag 12 bis zum Anschlag und
mit der beschrifteten Seite nach oben über die Werkzeugauf-
nahme 7 hinweg auf den Getriebekopf des Elektrowerkzeugs.
Der Tiefenanschlag ist für folgende Schnitttiefen vorgesehen:
– Mit Segmentsägeblättern ACZ 85 .. mit Durchmesser
85 mm: Schnitttiefen 8 mm, 10 mm, 12 mm und 14 mm
(Angabe auf dem Tiefenanschlag in größerer Schrift und
ohne Klammern).
– Mit Segmentsägeblättern ACZ 100 .. mit Durchmesser
100 mm: Schnitttiefen 14 mm, 16 mm, 18 mm und
20 mm (Angabe auf dem Tiefenanschlag in kleinerer
Schrift und in Klammern).
