3. INSTALLATIONSARBEIT

3.1. Einen Installationsort aussuchen

Die Wahl des richtigen Erstinstallationsortes ist sehr wichtig, da ein Umsetzen an einen
anderen Ort nach erstmaliger Installation sehr schwierig ist.
Wählen Sie einen Installationsort, der das Gewicht des Innengeräts vorschriftsgemäß
tragen kann. Installieren Sie die Geräte sicher, damit sie nicht umfallen oder herabfallen
können.
Installieren Sie das Gerät nicht in folgenden Bereichen:
• Bereich mit hohem Salzgehalt, wie z. B. an der See.
Dies greift Metallteile an, so dass Teile ausfallen können oder Wasser aus dem Gerät
austreten kann.
• Bereich, der mit Erdöl gefüllt ist oder der eine große Menge verspritztes Öl oder
Dampf enthält, wie zum Beispiel eine Küche.
Dies greift Kunststoffteile an, so dass Teile ausfallen können oder Wasser aus dem
Gerät austreten kann.
• Bereich in dem Substanzen erzeugt werden, die einen Einfl uss auf die Geräte haben,
wie zum Beispiel Schwefelgas, Chlorgas, Säure oder Alkali.
Dies führt zur Korrosion der Kupferrohre und Hartlötverbindungen und kann zu einer
Kältemittelleckage führen.
• Bereich, der dafür sorgt, dass brennbare Gase austreten, in dem schwebende
Karbonfasern sind oder entfl ammbarer Staub ist oder fl üchtige entfl ammbare Stoffe
wie Farbverdünner oder Benzin.
Wenn Gas austritt und sich um das Gerät legt, kann ein Brand verursacht werden.
• Bereich, in dem Tiere auf das Gerät urinieren können oder wo Ammoniak erzeugt
werden kann.
Verwenden Sie das Gerät nicht für Spezialanwendungen, wie z. B. das Lagern von
Lebensmitteln, die Aufzucht von Tieren, Pflanzenzucht oder die Konservierung von
Präzisionsgeräten oder Kunstgegenständen.
Dies kann zur Qualitätsminderung der konservierten oder gelagerten Gegenstände
führen.
Installieren Sie das Gerät nicht an Orten, an denen die Gefahr des Austritts brennbarer
Gase besteht.
Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle oder in Bereichen, in
denen Dämpfe oder entzündliche Gase vorhanden sein können.
Installieren Sie das Gerät an einem Ort, an dem ein Ablauf unproblematisch ist.
Installieren Sie Innengerät, Netzkabel, Übertragungskabel und Fernbedienungskabel
mindestens in 1 m entfernt von einem Fernseher oder Radioempfängern. Dies dient
der Vermeidung von TV-Empfangsstörungen und Radio-Rauschen.
(Unter bestimmten Signalbedingungen kann es auch dann zu einem verrauschten
Empfang kommen, wenn die Installation weiter als 1 m entfernt erfolgt.)
Wenn Kinder unter 10 Jahren Zutritt zu dem Bereich des Geräts haben, sind
vorbeugende Maßnahmen zu ergreifen, damit sie das Gerät nicht erreichen können.
• Legen Sie die Montageposition mit dem Kunden wie folgt fest:
(1) Installieren Sie das Innengerät an einem Ort mit ausreichender Stabilität, der das
Gewicht des Geräts tragen kann.
(2) Die Einlass- und Auslassanschlüsse dürfen nicht blockiert werden und die Luft muss
über den gesamten Raum geblasen werden können.
(3) Lassen Sie ausreichend Raum frei für Wartungsarbeiten an der Klimaanlage.
(4) Ein Ort, von dem aus die Luft durch das Gerät gleichmäßig über den gesamten Raum
verteilt werden kann.
(5) Installieren Sie das Gerät an einem Ort, an dem die Verbindung (oder Kältemittel-
Abzweigungs-Gerät) mit dem Außengerät einfach ist.
(6) Installieren Sie das Gerät an einem Ort, an dem das Verbindungsrohr leicht zu
installieren ist.
(7) Installieren Sie das Gerät an einem Ort, an dem die Ablaufl eitung leicht zu installieren ist.
(8) Installieren Sie das Gerät an einem Ort, an dem Geräusche und Vibrationen nicht
verstärkt werden.
(9) Berücksichtigen Sie Wartungsarbeiten etc. und lassen Sie ausreichend Platz.
Installieren Sie das Gerät auch so, dass die Filter gewechselt werden können.

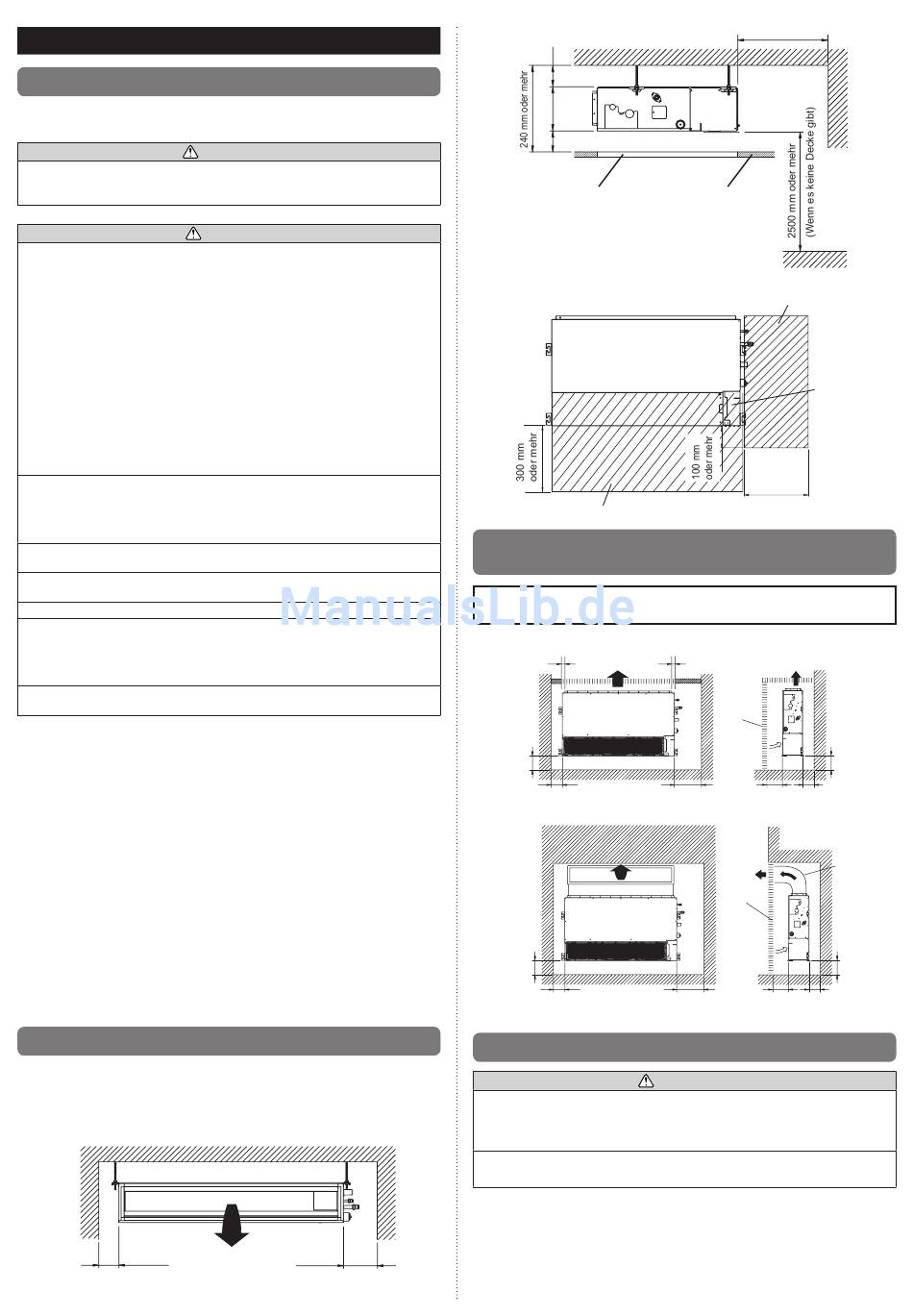

3.2A. Installationsabmessungen (Deckeneinbautyp)
Sehen Sie eine Wartungsöffnung für Inspektionszwecke vor.
Bringen Sie im Wartungsfreiraum keine Verdrahtung oder Beleuchtung an, da diese die
Wartungsarbeiten behindern.
Abmessungen für die Installation
Starke und tragfähige Decke
Linke
Seite
150 mm
oder mehr
De-3
WARNUNG
VORSICHT
Innengerät
400 mm
oder mehr
20 mm oder mehr
20 mm oder mehr
Wartungsöffnung
Gleichen Sie die Luftstromrichtung im Raum der Form der Ausblasöffnung an.
3.2B. Installationsabmessungen (wandmontierter Typ/
auf dem Boden stehender, verdeckter Typ)
Der an der Wandmontierte Typ/auf dem Boden stehende, verdeckte Typ erfordert eine
Temperaturkorrektureinstellung. Führen Sie dies in „7. FELDEINSTELLUNG" durch.
10 mm oder
weniger
Linke
Seite
150 mm
oder mehr
150 mm
oder mehr
Linke
Seite
150 mm
oder mehr
150 mm
oder mehr
3.3A. Installation des Geräts (Deckeneinbautyp)
Installieren Sie die Klimaanlage an einem Ort, der mindestens die 5-fache Last des
Hauptgeräts tragen kann und der Geräusche und Vibrationen nicht verstärkt. Wenn der
Ort der Installation nicht ausreichend tragfähig ist, kann das Innengerät herabfallen und
Verletzungen verursachen.
Wenn die Arbeit nur mit dem Wandrahmen ausgeführt wird, besteht die Gefahr, dass
sich das Gerät löst. Seien Sie vorsichtig.
Rechte
Seite
300 mm oder mehr
Decke
Boden
Gerät
400 mm
oder mehr
Wartungsfreiraum
10 mm oder
weniger
Rechte Seite
(LEITUNGS-Seite)
Gitter
Einströ-
mende Luft
Starker und
tragfähiger
Boden
Starker und
400 mm 20 mm
tragfähiger
oder mehr oder mehr
Boden
Rechte Seite
(LEITUNGS-
Seite)
Gitter
Einströ-
mende Luft
Starker und
tragfähiger
Boden
Starker und
400 mm 20 mm
tragfähiger
oder mehr oder mehr
Boden
WARNUNG
Wartungsöffnung
Schalt-
kasten
150 mm
oder mehr
20 mm
oder mehr
Kanal
150 mm
oder mehr
20 mm
oder mehr
