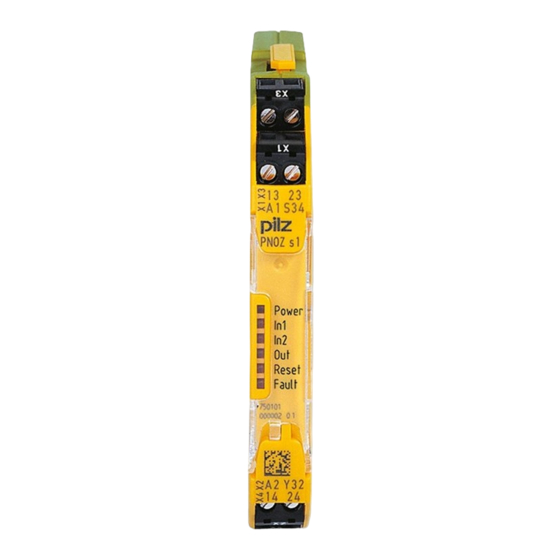

Pilz PNOZ s1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Schaltgeräte
  5. PNOZ s1
  6. Bedienungsanleitung
Pilz PNOZ s1 Bedienungsanleitung

Pilz PNOZ s1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PNOZ s1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PNOZ s1
}
Sicherheitsschaltgeräte
Bedienungsanleitung-21393-DE-11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ s1

Inhaltszusammenfassung für Pilz PNOZ s1

  • Seite 1 PNOZ s1 Sicherheitsschaltgeräte Bedienungsanleitung-21393-DE-11...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Betriebsbereitschaft herstellen .................... Applikationsbeispiel ......................Betrieb ............................ Statusanzeigen ......................... Fehleranzeigen ......................... Fehler - Störungen ......................... Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Klassifizierung nach ZVEI, CB24I..................... Ergänzende Daten ......................... Lebensdauertabelle ........................Zulässige Betriebshöhe ......................Bedienungsanleitung PNOZ s1 21393-DE-11...
  • Seite 4 Inhalt Steckbare Klemmen abziehen ....................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PNOZ s1 21393-DE-11...

  • Seite 5: Einführung

    PNOZ s1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ s1. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    EN ISO 13849 und EN 62061. Dies garantiert jedoch nicht die funktionale Sicherheit der gesamten Maschine/Anlage. Um den jeweiligen Sicherheitslevel der erforderlichen Si- cherheitsfunktionen der gesamten Maschine/Anlage zu erreichen, ist für jede Sicherheits- funktion eine getrennte Betrachtung erforderlich. Bedienungsanleitung PNOZ s1 21393-DE-11...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ s1 21393-DE-11...

  • Seite 8: Gerätemerkmale

    Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist intern redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ s1 21393-DE-11...

  • Seite 9: Blockschaltbild/Klemmenbelegung

    Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde. manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind. Kontaktvervielfältigung und –verstärkung der unverzögerten Sicherheitskontakte durch Verdrahtung von Kontakterweiterungsblöcken oder externen Schützen möglich; 1 Kontakterweiterungsblock PNOZsigma über Verbindungsstecker anschließbar. Bedienungsanleitung PNOZ s1 21393-DE-11...

  • Seite 10: Zeitdiagramm

    Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel). Vor dem Abheben von der Normschiene das Gerät nach oben oder unten schieben. Bedienungsanleitung PNOZ s1 | 10 21393-DE-11...

  • Seite 11: Verdrahtung

    Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine ausreichende Schutzbeschaltung. Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PNOZ s1 | 11 21393-DE-11...

  • Seite 12: Betriebsbereitschaft Herstellen

    Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten [ 21]). Startkreis/Rückführkreis Startkreis Rückführkreis automatischer Start 13 (23) 14 (24) manueller Start 13 (23) 14 (24) Bedienungsanleitung PNOZ s1 | 12 21393-DE-11...
  • Seite 13 Legende S1: Not-Halt-Taster S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen INFO Wenn ein Grundgerät und ein Kontakterweiterungsblock der Produktfamilie PNOZsigma über den Verbindungsstecker verbunden sind, ist keine weitere Verdrahtung notwendig. Bedienungsanleitung PNOZ s1 | 13 21393-DE-11...

  • Seite 14: Applikationsbeispiel

    (Ausgang abschalten) und starten Sie das Gerät neu für SIL CL 2/PL c mindestens 1x pro Jahr. WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ s1 | 14 21393-DE-11...
  • Seite 15 "Versorgungsspannung zu gering"). Eine zusätzlich blinkende LED weist auf eine mögliche Fehlerursache hin. Eine zusätzlich statisch leuch- tende LED weist auf einen normalen Betriebszustand hin. Es können meh- rere Statusanzeigen und Fehleranzeigen gleichzeitig auftreten. Bedienungsanleitung PNOZ s1 | 15 21393-DE-11...

  • Seite 16: Statusanzeigen

    Abhilfe: Versorgungsspannung überprüfen und gegebenenfalls erhöhen. Fehler - Störungen Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. Abmessungen in mm *mit Federkraftklemmen 12,5 (0.69") 98 (3.86") * 100 (3,94") Bedienungsanleitung PNOZ s1 | 16 21393-DE-11...

  • Seite 17: Technische Daten

    Strom 20 mA 20 mA Reststrom bei "0"-Signal 0,1 mA 0,1 mA Max. interner Spannungsabfall Bedingter Bemessungskurz- schlussstrom 100 A 100 A Kleinster Betriebsstrom 0 mA 0 mA Gebrauchskategorie nach EN 60947-1 DC-12 DC-12 Bedienungsanleitung PNOZ s1 | 17 21393-DE-11...
  • Seite 18 Pilot Duty B300, R300 B300, R300 Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 Schmelzsicherung flink Schmelzsicherung träge Schmelzsicherung gG Sicherungsautomat 24V AC/DC, Charakteristik B/C Konventioneller thermischer Strom 3 A Kontaktmaterial AgSnO2 AgSnO2 Bedienungsanleitung PNOZ s1 | 18 21393-DE-11...
  • Seite 19 10 - 55 Hz Amplitude 0,35 mm 0,35 mm Luft- und Kriechstrecken nach Norm EN 60947-1 EN 60947-1 Überspannungskategorie III / II III / II Verschmutzungsgrad Bemessungsisolationsspannung 250 V 250 V Bemessungsstoßspannungsfestig- keit 4 kV 4 kV Bedienungsanleitung PNOZ s1 | 19 21393-DE-11...
  • Seite 20 Abisolierlänge bei Federkraftklem- – 9 mm Abmessungen Höhe 98 mm 100 mm Breite 12,5 mm 12,5 mm Tiefe 120 mm 120 mm Gewicht 105 g 105 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ s1 | 20 21393-DE-11...

  • Seite 21: Sicherheitstechnische Kenndaten

    INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PNOZ s1 | 21 21393-DE-11...

  • Seite 22: Klassifizierung Nach Zvei, Cb24I

    2 kOhm Max. Kapazitive Last 10 nF Relaisausgänge Schnittstellen Quelle Schnittstelle Modul Klasse Senke Schnittstelle Aktor Klasse Parameter Quelle Min. Schaltspannung 24 V Max. Schaltspannung 250 V Min. Schaltstrom 0,02 A Max. Schaltstrom Potenzialtrennung Bedienungsanleitung PNOZ s1 | 22 21393-DE-11...

  • Seite 23: Ergänzende Daten

    Die Lebensdauertabelle gibt an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfäl- len gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Belastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Lastart Schaltstrom Schaltspielzahl 200.000 DC13 1,5 A 75.000 50.000 AC15 1,5 A 50.000 Bedienungsanleitung PNOZ s1 | 23 21393-DE-11...

  • Seite 24: Zulässige Betriebshöhe

    1,5 kV 100 V 1,5 kV Ab 2000 m Betriebshöhe Reduzierung der max. zulässigen Umgebungstemperatur um 0,5 °C/100 m Betriebshöhe Zulässige Umgebungstemperatur 3000 m 50 °C 4000 m 45 °C 5000 m 40 °C Bedienungsanleitung PNOZ s1 | 24 21393-DE-11...

  • Seite 25: Steckbare Klemmen Abziehen

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ s1...

  • Seite 26: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
