Execute o corte tal como descrito no ponto 7.4.
7.7 Substituir o disco de corte de diamante (fig.
12/13)
Retire a ficha da tomada
Solte os quatro parafusos (35) e retire a
protecção do disco de serra (8).
Solte a porca flangeada no sentido de rotação
do disco de corte (2), com a chave (34).
(Atenção: rosca à esquerda) Para tal, encoste
a chave (31) ao eixo do motor e segure.
Retire os flanges exteriores (36) e o disco de
corte (2).
Antes de montar o novo disco de corte, limpe
cuidadosamente o flange receptor.
Coloque o novo disco de corte na sequência
inversa e aperte-o bem.
Atenção: Observe o sentido de rotação do
disco de corte!
Monte novamente a protecção do disco de serra
(8).
8. Funcionamento do laser
(figura 15-19)
8.1 Funcionamento estacionário (figura 15/16)
Ligar: Desloque o interruptor para ligar/desligar (46)
para a posição "I".
Desligar: Desloque o interruptor para ligar/desligar
(46) para a posição "0".
Ligue o laser (45). Uma linha laser projectada sobre
o material a trabalhar indica a orientação exacta do
corte. De seguida, o laser pode ser ajustado com o
auxílio do parafuso (47). Para tal, desaperte o
parafuso (47) girando-o. Agora é possível mover o
laser (45) na vertical e na horizontal sobre o
adaptador (48). Quando obter o ajuste desejado
volte a apertar o parafuso (47).
8.2 Funcionamento como aparelho de
nivelamento a laser (figura 15-18)
Retire o parafuso (47). É agora possível retirar o
laser (45) do adaptador (48) e utilizá-lo como um
aparelho de nivelamento a laser externo. O laser
(45) está equipado com dois níveis de bolha de ar
(49) podendo ser alinhado na horizontal e na
vertical. A placa de assento (50) do laser é
magnética, para que possa ser fixada à respectiva
base.
As figuras 17 e 18 indicam dois exemplos de
aplicação.
16.06.2009 15:08 Uhr Seite 29
8.3 Substituição das pilhas
Desaparafuse os 4 parafusos (51) para remover a
placa de assento (50). Retire as pilhas usadas e
substitua-as por novas. Volte a aparafusar a placa
de assento (50).
Antes de limpar a máquina com água, desmonte o
laser.
9. Limpeza, manutenção, transporte e
encomenda de peças
sobressalentes

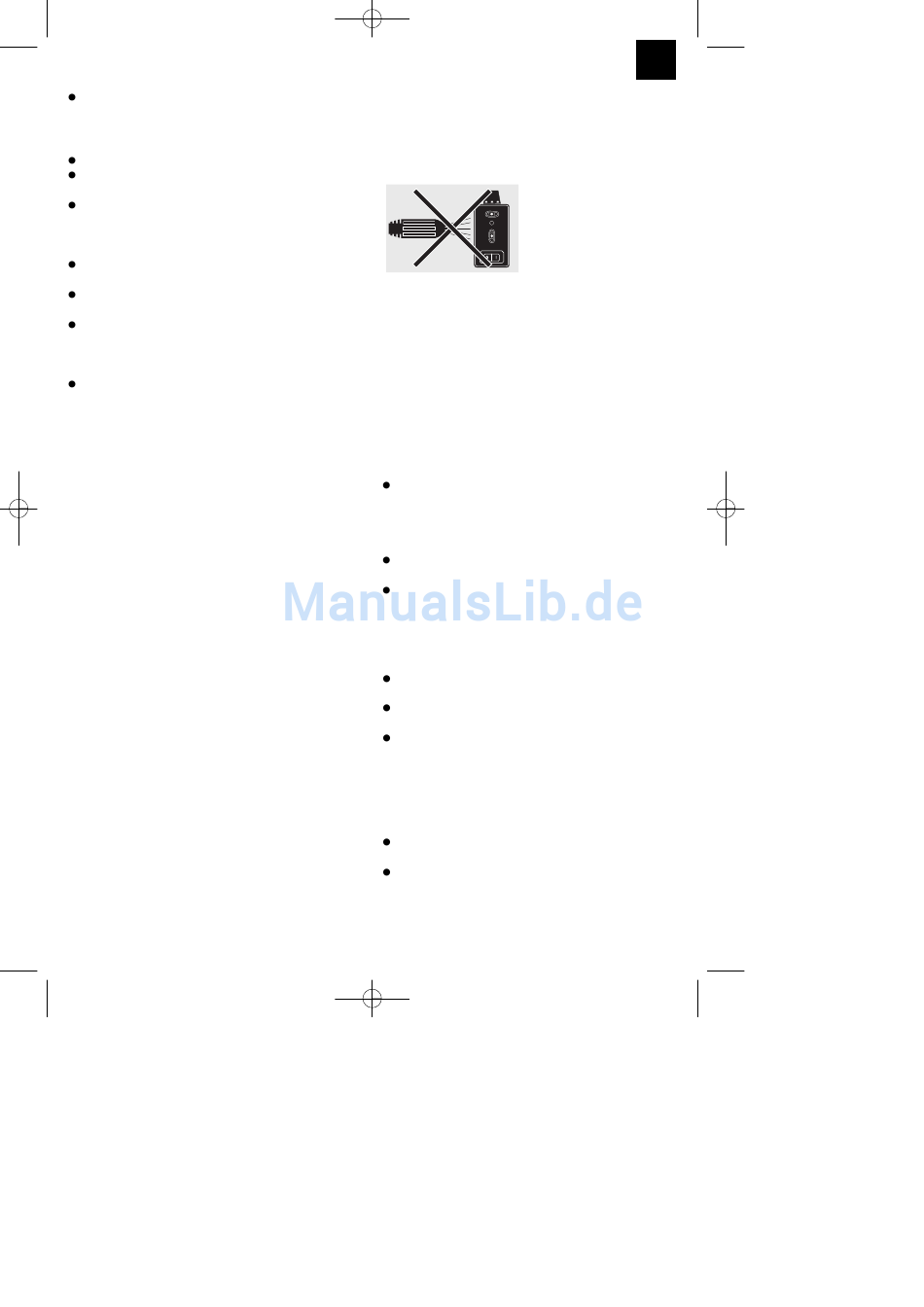

Retire a ficha da corrente antes de qualquer trabalho
de limpeza.
9.1 Limpeza
Mantenha os dispositivos de segurança,
ranhuras de ventilação e a carcaça do motor o
mais limpo possível. Esfregue o aparelho com
um pano limpo ou sopre com ar comprimido a
baixa pres são.
Aconselhamos a limpar o aparelho directamente
após cada utilização.
Limpe regularmente o aparelho com um pano
húmido e um pouco de sabão. Não utilize
detergentes ou solventes; estes podem corroer
as peças de plástico do aparelho.
9.2 Manutenção
No interior do aparelho não existem quaisquer
peças que necessitem de manutenção.
Todas as peças móveis devem ser relubrificadas
periodicamente.
Para garantir a refrigeração do disco de corte de
diamante (2) é necessário limpar regularmente a
tina (3) e a bomba de refrigeração (13). Para
esvaziar a tina (3), retire o tampão (23) e deixe
escoar a água para um recipiente adequado.
9.3 Transporte
Antes de transportar o aparelho, tem de se
escoar o líquido de arrefecimento na totalidade.
Não utilize quaisquer dispositivos de segurança
para levantar a máquina.
