3 Geräteaufbau und Gerätefunktionen
3 Geräteaufbau und Gerätefunktionen
3.1 Aufbau der Wärmepumpe
In die geoTHERM plus Wärmepumpe ist ein Warmwas-
serspeicher von 175 Litern Inhalt integriert.
Der witterungsgeführte Energiebilanzregler der Wärme-
pumpe kann folgende Heizungsanlagenkreise steuern:
– einen Heizkreis,
– einen indirekt beheizten Warmwasserspeicher,
– eine Warmwasser-Zirkulationspumpe,
– einen Pufferkreis.
Zur Systemerweiterung können mit Hilfe eines Puffer-
kreises bis zu sechs zusätzliche Mischerkreismodule
VR 60 (Zubehör) mit je zwei Mischer krei sen angeschlos-
sen werden.
Die Mischerkreise werden vom Fachhandwerker über
den Regler an der Bedien konsole der Wärmepumpe ein-
gestellt. Zur komfortableren Bedienung können für die
ersten acht Heizkreise die Fernbediengeräte VR 90
angeschlossen werden.
Die Wärmepumpe verfügt über eine Elektro-Zusatzhei-
zung, die eingesetzt werden kann:
– Zur Unterstützung von Heiz- und Warmwasserbetrieb
bei mangelnder Wärmeenergielieferung durch die
Wärmequelle.
– Für den Notbetrieb bei Störungen aufgrund von Feh-
lern mit dauerhafter Abschaltung der Wärmepumpe.
– Zur Aufrechterhaltung der Not-Frostschutzfunktion
bei diesen Störungen.
Die Elektro-Zusatzheizung kann für den Heizbetrieb
und/oder für die Warmwasserbereitung genutzt werden.
Der Regler kann vom Fachhandwerker so eingestellt
werden, dass sie in den genannten Fällen jeweils
getrennt für Heizbetrieb oder Warmwasserbereitung
automatisch zugeschaltet (unterstützend) oder nur bei
Notbetrieb und Not-Frostschutz eingeschaltet wird.
6
3

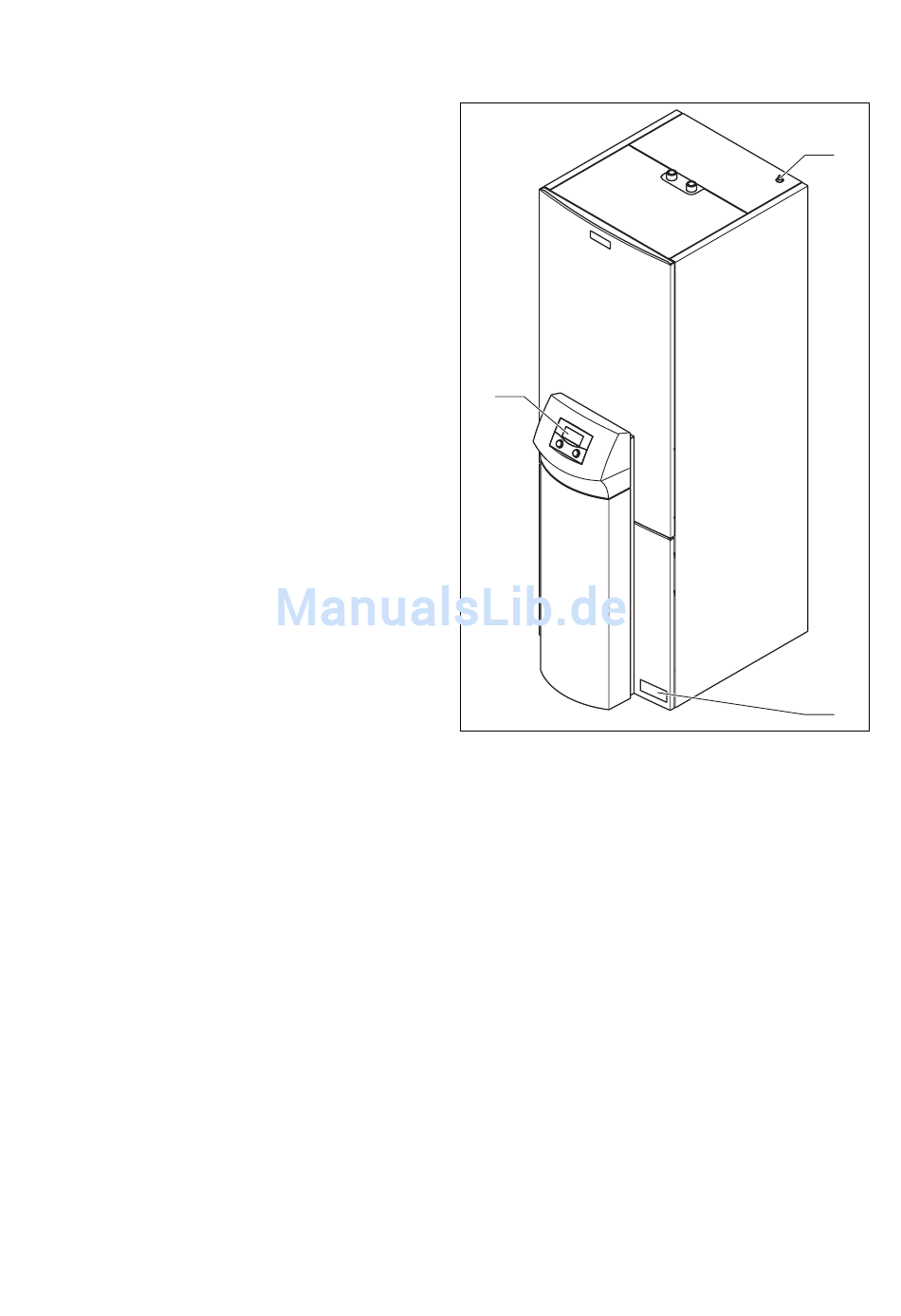

Abb. 3.1 Vorderansicht
Legende zu Abb. 3.1
1 Entlüftung Heizungsvorlauf zum Warmwasserspeicher
2 Aufkleber mit Typenbezeichnung der Wärmepumpe
3 Bedienkonsole
Bedienungsanleitung geoTHERM plus 0020087973_01
1
2
