3.2 Gerätefunktionen
3.2.1

Funktionsprinzip

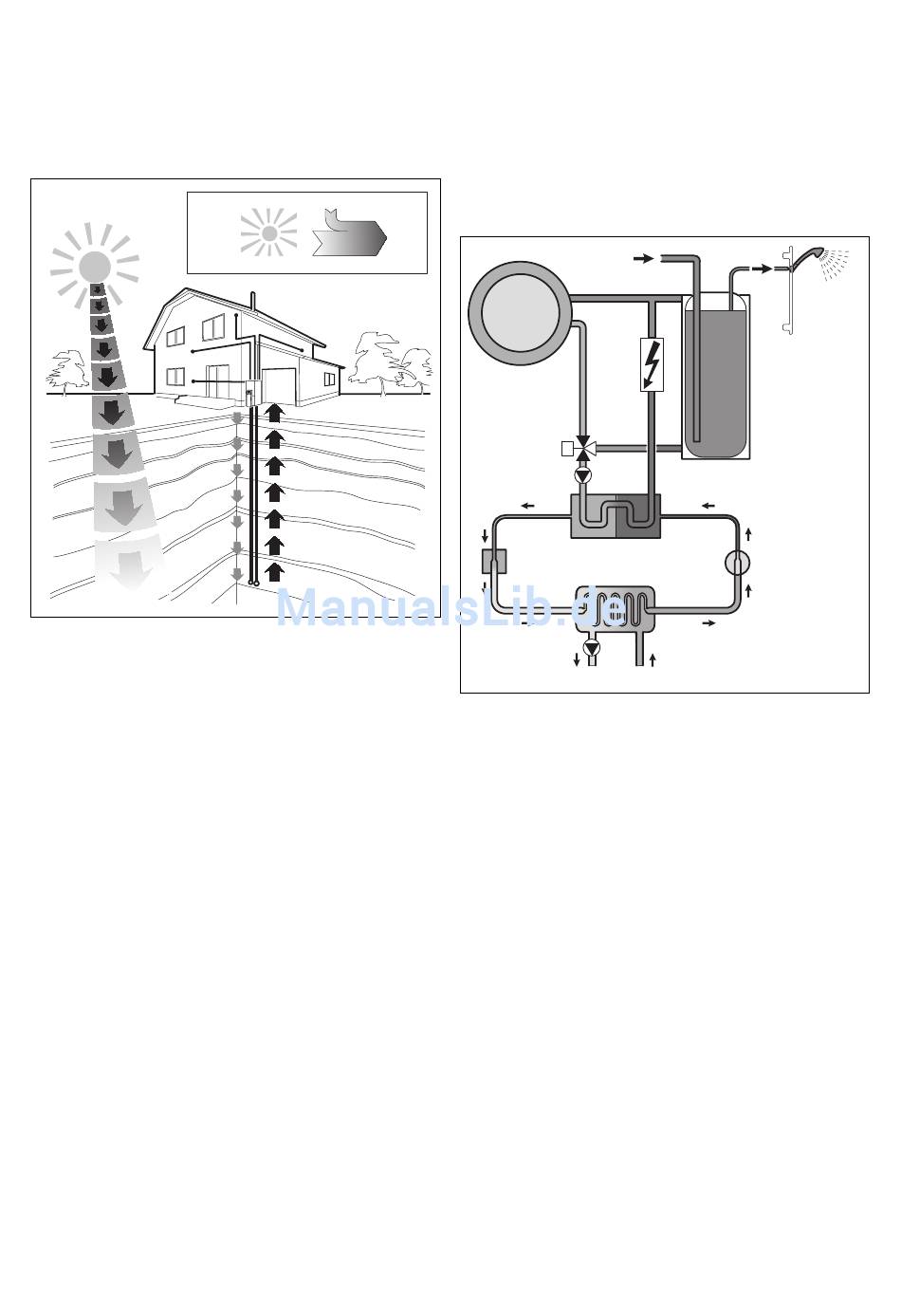

Abb. 3.2 Nutzung der Wärmequelle Erdwärme
Wärmepumpenanlagen arbeiten nach dem gleichen Prin-
zip, wie Sie es vom Kühlschrank her kennen. Wärme-
energie wird von einem Medium mit hoher Temperatur
auf ein Medium mit niedrigerer Tempe ra tur übertragen
und dabei der Umgebung entzogen.
Wärmepumpenanlagen bestehen aus getrennten Kreis-
läufen, in denen Flüssigkeiten oder Gase die Wärme-
energie von der Wärmequelle zur Heizungsanlage trans-
portieren. Da diese Kreisläufe mit unterschiedlichen
Medien (Sole/Wasser, Kältemittel und Heizwasser) arbei-
ten, sind sie über Wärmetauscher miteinander gekop-
pelt. In diesen Wärmetauschern findet die Übertragung
der Wärme energie statt.
Die Vaillant Wärmepumpe geoTHERM plus VWS nutzt
die Wärme quelle Erdwärme, die Wärmepumpe
geoTHERM plus VWW Brunnen-/Grundwasser.
Die nachfolgenden Informationen brauchen Sie zur
Bedienung der Wärmepumpe nicht zu kennen. Interes-
sierte Laien jedoch finden nachfolgend die Funktions-
weise des Kältemittelkreises detailliert beschrieben.
Das System besteht aus getrennten Kreisläufen, die mit-
tels Wärmetauschern miteinander gekoppelt sind. Diese
Kreisläufe sind:
– Der Solekreis/Brunnenkreis, mit dem die Wärmeener-
gie der Wärmequelle zum Kältemittelkreis transpor-
tiert wird.
Bedienungsanleitung geoTHERM plus 0020087973_01
1/4 Elektroenergie
3/4 Umweltenergie 4/4 Heizenergie
Geräteaufbau und Gerätefunktionen 3
– Der Kältemittelkreis, mit dem durch Verdampfen,
Verdichten, Verflüssigen und Expandieren gewonnene
Wärmeenergie an den Heizkreis abgegeben wird.
– Der Heizkreis, mit dem die Heizung und die Warmwas-
serbereitung im Warmwasserspeicher gespeist wer-
den.
Kaltwasser
Heizungs-
anlage
Elektro-
Zusatz-
heizung
Umschaltventil
Heizung/
Speicherladung
3
Verflüssiger
Expansions
ventil
Verdampfer
4
Solepumpe/
Brunnenpumpe
Wärmequelle
Abb. 3.3 Funktionsweise der Wärmepumpe
Über den Verdampfer (1) ist der Kältemittelkreis an die
Wärmequelle angebunden und nimmt deren Wärmeener-
gie auf. Dabei ändert sich der Aggregatzustand des Käl-
temittels, es verdampft. Über den Verflüssiger (3) ist
der Kältemittelkreis mit der Heizungsanlage verbunden,
an das er die Wärmeenergie wieder abgibt. Dabei wird
das Kältemittel wieder flüssig, es kondensiert.
Da Wärmeenergie nur von einem Körper höherer Tem-
peratur auf einen Körper niedrigerer Temperatur über-
gehen kann, muss das Kältemittel im Verdampfer eine
niedrigere Temperatur als die Wärmequelle besitzen.
Dage gen muss die Temperatur des Kältemittels im Ver-
flüssiger höher als die des Heizwassers sein, um die
Wärmeenergie dort abgeben zu können.
Diese unterschiedlichen Temperaturen werden im Kälte-
mittelkreis über einen Kompressor (2) und ein
Expansions ventil (4) erzeugt, die sich zwischen dem
Verdampfer und dem Verflüssiger befinden. Das dampf-
förmige Kälte mittel strömt vom Verdampfer kommend
in den Kom pres sor und wird von diesem verdichtet.
Dabei steigen der Druck und die Tem peratur des Kälte-
mitteldampfes stark an. Nach diesem Vorgang strömt es
durch den Verflüssiger, in dem es seine Wärmeenergie
durch Kondensation an das Heiz was ser abgibt. Als Flüs-
sigkeit strömt es dem Expansions ventil zu, darin ent-
Warmwasser
Warmwasser-
speicher
Heizkreis
2
Kältemittel-
Kompressor
kreis
1
Solekreis/
Brunnenkreis
7
