4 Bedienung
4.6

Funktionsanzeigen

18

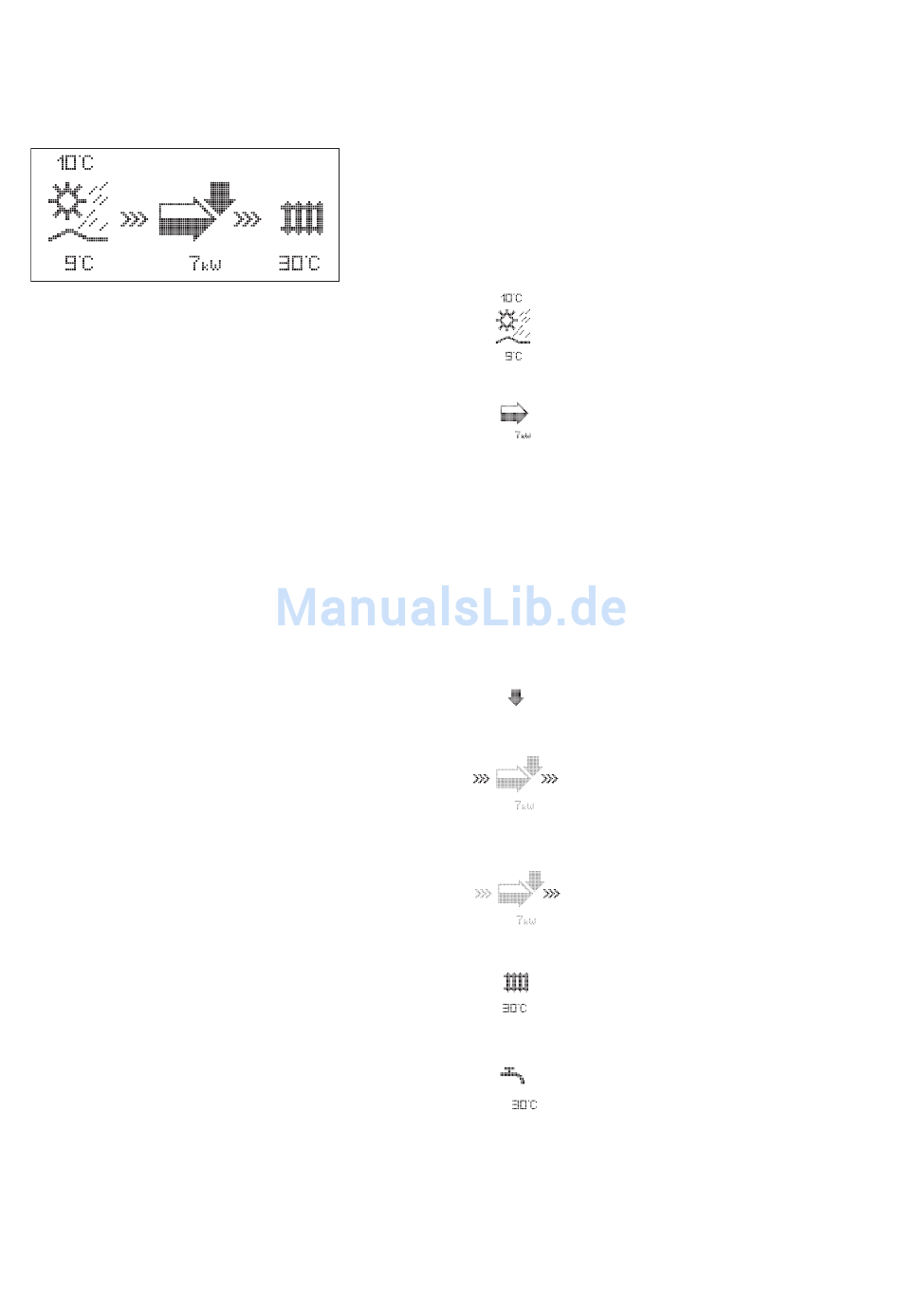

Grundanzeige
Als Grundanzeige ist ein Display mit grafischen Sym-
bolen zu sehen. Es zeigt den momentanen Zustand der
Wärmepumpe. Wenn Sie beim Einstellen von Werten für
15 Minuten keinen Einsteller betätigen, erscheint auto-
matisch wieder die Grundanzeige.
Außentemperatur (hier 10 °C).
Quelleneintrittstemperatur der Wär-
mequelle; im Beispiel 9 °C.
Unter dem Pfeil wird die Leistung
der Wärmequelle (im Beispiel 7 KW)
angezeigt.
Der Schwärzungsgrad des Pfeils
stellt grafisch die Energieeffizienz
der Wärmepumpe im aktuellen
Betriebszustand dar.
Die Leistung der Wärmequelle ist
nicht mit der Heizleistung gleichzu-
setzen.
Die Heizleistung entspricht ca. der
Leistung der Wärmequelle plus der
Kompressorl eistung.
Wenn die Elektro-Zusatz heizung ein-
geschaltet ist, wird der Pfeil gefüllt
dargestellt und blinkt.
>>> links und rechts blinkt, wenn der
Kompressor eingeschaltet ist und
dadurch der Umwelt Wärmeenergie
entnommen wird, welche der Hei-
zungsanlage zugeführt wird.
>>> rechts blinkt, wenn der Heizungs-
anlage Wärmeenergie zugeführt
wird (z. B. nur über die Elektro-
Zusatz heizung).
Die Wärmepumpe befindet sich im
Heizbetrieb. Außerdem wird die Hei-
zungsvorlauftemperatur angezeigt
(im Beispiel 30 °C).
Das Symbol zeigt an, dass der
Warmwasserspeicher aufgeheizt
wird oder die Wärmepumpe sich in
Bereitschaft befindet. Außerdem
wird die Temperatur im Warmwas-
serspeicher angezeigt (im Beispiel
30 °C).
