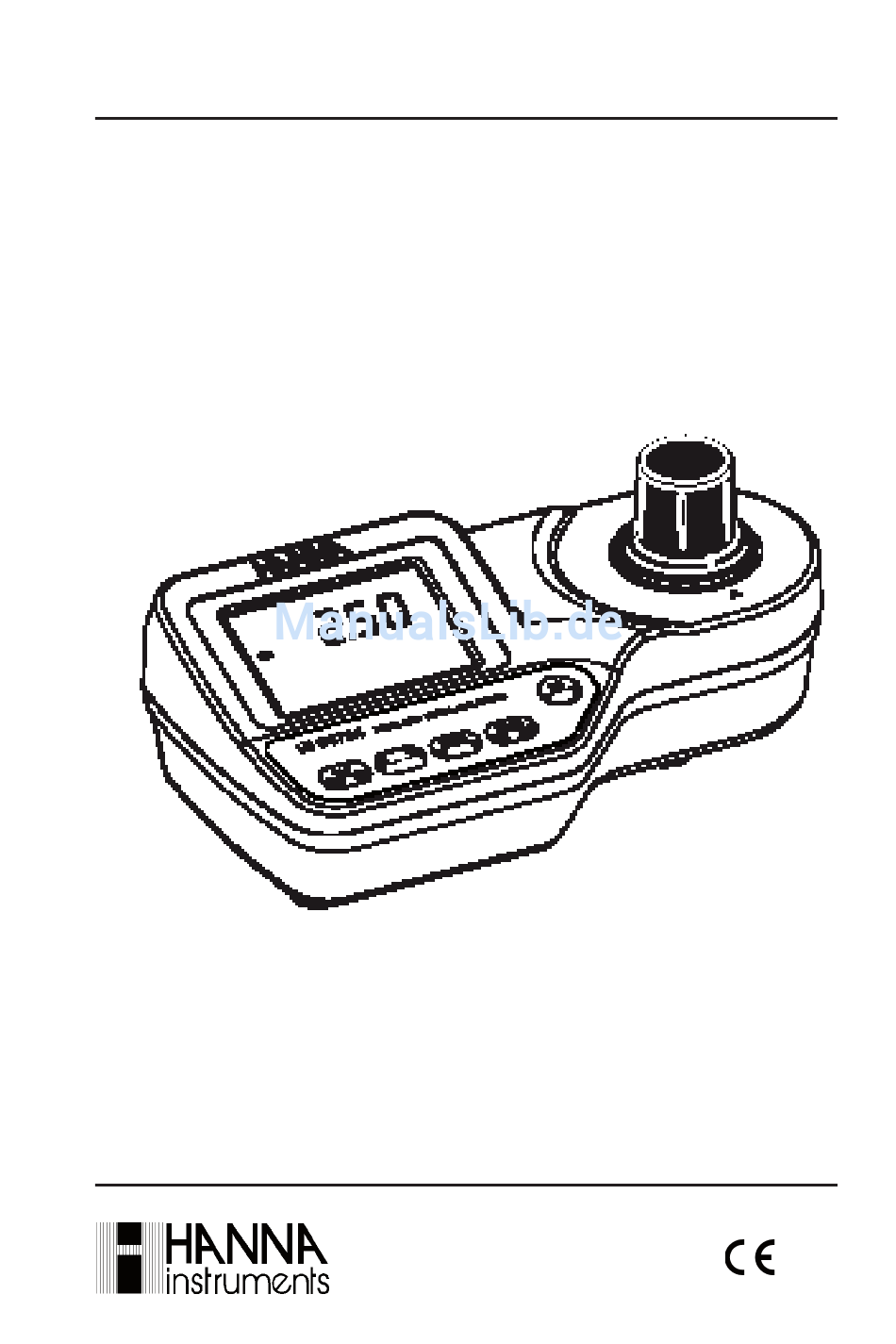

- Seite 1 Bedienungsanleitung HI 96717 Photometer Phosphat Hoher Bereich Stand: 04/10 Messgerät entspricht den w w w . h a n n a i n s t . d e CE-Richtlinien...
-
Seite 2: Inhaltsverzeichnis
überzeugt, dass das photometer ihren erwartungen voll und ganz gerecht wird. das photometer hi 96717 ist sehr einfach in der anwendung. wir empfehlen ihnen jedoch, diese bedienungsanleitung vor dem ge- brauch des gerätes sorgfältig zu lesen. das gerät entspricht den ce-richtlinien. -
Seite 3: Eingangsprüfung
überprüfen sie die lieferung auf Vollständigkeit. HI 96717 umfasst: 2 messküvetten mit deckel • • 9 V Batterie • Bedienungsanleitung reagenzien sowie cal checK standards sind separat zu bestellen. -
Seite 4: Allgemeine Beschreibung
Kalibriervorgang. wird das messgerät im messmodus 10 minuten (Kalibriermodus 1 stunde) nicht benutzt, schaltet es sich automatisch ab. HI 96717 misst den gehalt an phosphat (po ) in einer wasserprobe von 0,0 bis 30,0 mg/l (ppm). die untersuchungsmethode ist eine anlehnung an die Standard Method for the Examination of Water and Wastewater. -
Seite 5: Technische Daten
TeCHNIsCHe DATeN messbereich 0,0 bis 30,0 mg/l Auflösung 0,1 mg/l genauigkeit ±0,5 mg/l @ 12,0 mg/l typische emV- abweichung ±0,2 mg/l lichtquelle wolframlampe Lichtdetektor Silizium-Photozelle mit Schmalband-Interferenzfilter @ 525 nm methode aminosäure, in anlehnung an die Standard Method for the Examination of Water and Wastewater. phosphat und reagenz bilden einen blauen farbkomplex. -
Seite 6: Präzision Und Abweichung
? ein messergebnis ist nur dann genau, wenn es sowohl präzise als auch eine geringe abweichung besitzt. hi 96717 besitzt eine standardabweichung von 0,5 mg/l bezogen auf einen 12,0 mg/l phosphat-standard und einen satz reagenzien. unpräzise, unpräzise,... - Seite 7 Nachfolgend finden Sie ein Schema der Funktionsweise in der messzelle: das lambert-beer‘sche-gesetz stellt einen mathematisch einfach zu erfassenden Zusammenhang her: a = log I a = e = Extinktionskoeffizient; dieser ist vom verwendeten Lösungsmittel abhängig d = schichtdicke der Küvette die gemessene extinktion e ist zur Konzentration des wasserinhaltsstoffes direkt proportional.
-
Seite 8: Funktionsbeschreibung
fuNKTIoNsBesCHreIBuNg 1) GLP/▲Taste 2) cal checK taste 3) Zero/cfm taste 4) read//timer taste 5) on/off taste 6) lcd 7) Küvetten-einrastung 8) messschacht tastenbeschreibung • ON/OFF: zum ein- und ausschalten des Photometers • ZERO/CFM: zur Durchführung des Nullabgleichs, zur bestätigung von messwerten oder der wiederherstellung der werkseinstellungen. •... -
Seite 9: Displaybeschreibung
displaYbeschreibung 1) lampen-, Küvetten- und detektor-symbol: erscheinen während des nullabgleiches oder während des messvorgangs. 2) fehler- und warnmeldungen 3) batterie-symbol: zeigt den batterieladestatus an. 4) sanduhr-symbol: erscheint, wenn ein interner check durchgeführt wird. 5) status-meldungen 6) uhr-symbol: erscheint, wenn der timer gestartet ist. 7) monat und tag: bei anzeige eines datums 8) hauptdisplay 9) messeinheiten... -
Seite 10: Zero: Ein Nullabgleich Wurde Nicht
No Light Low (Kein Licht) das gerät kann die lichtmenge nicht anpassen. bitte überprüfen sie, dass die proben keine fremdkörper enthalten. b) bei einer probenmessung Vertauschte Küvetten: proben- und blindprobenküvette sind vertauscht. Zero: ein nullabgleich wurde nicht durchgeführt und muss zuerst durchgeführt w e r d e n . -
Seite 11: Generelle Tipps Für Genaue Messungen
d) weitere fehler- und warnhinweise Cap error: diese meldung erscheint, wenn externes licht in die messzelle dringt. stellen sie sicher, dass ein Küvettendeckel vorhanden ist. Cooling lamp: das gerät wartet, dass die lampe abkühlt. Battery low: es ist bald ein batteriewechsel erforderlich. - Seite 12 • Korrekter Gebrauch von Tropfflaschen: (a) um reproduzierbare ergebnisse zu erzielen, klopfen sie die Tropfflasche einige Male auf den Tisch und wischen Sie die aussenseite der pipettenspitze anschliessend mit einem tuch (b) W ährend der Reagenz-Dosierung, Tropfflasche immer vertikal halten. • Korrekter Gebrauch der Pulverreagenzien: (a) beutel mit mitgelieferter schere aufschneiden. Vor dem aufschneiden leicht auf den beutel klopfen, damit das gesamte pulver nach unten fällt.
-
Seite 13: Vorbereitung
• Schütten Sie die Messlösung nach der Messung sofort aus. Sie könnte ihre messküvette permanent verfärben. • Durch zu starkes Schütteln der Messküvette könnten sich Luft- bläßchen bilden. diese entfernen sie durch leichtes Klopfen an die Küvettenseite. • Zum Auflösen der Reagenzien schütteln Sie die Küvetten stets le- icht (wenn nicht anders angegeben), indem sie die verschlossene Messküvette zwischen Daumen und Zeigefinger halten und das handgelenk drehen. -
Seite 14: Durchführung Einer Messung
DurCHfüHruNg eINer MessuNg die messung erfolgt in zwei etappen. Zuerst wird mit der unreagierten probe ein nullabgleich durchgeführt. dann wird nach Zugabe des reagenz die reagierte probe gemessen. • Schalten Sie das Gerät mittels der on/off-taste ein. im display erscheinen kurz alle display- elemente. - Seite 15 • Nach wenigen Sekunden erscheint in der anzeige “-0.0-”. d e r n u l l a b g l e i c h i s t n u n durchgeführt und das gerät messbereit. • Entfernen Sie die Küvette. • Geben Sie 10 Tropfen des reagenz hi 93717a-0 der Küvette hinzu.
- Seite 16 oder warten sie alternativ 5 minuten lang und drücken sie dann READ/►/TIMER. in beiden fällen erscheinen im display das lampen-, Küvetten- und detektor-symbol, abhängig von der messphase. • Das Gerät zeigt direkt die Konzentration von phosphat in mg/l an. interferenZen calcium (ca über 10,000 mg/l caco chlorid (cl über 150,000 mg/l cl...
-
Seite 17: Durchführung Einer Validierung
DurCHfüHruNg eINer VALIDIeruNg führen sie eine Validierung durch, um festzustellen ob das photometer korrekt kalibriert ist. warnung: führen sie eine Validierung oder Kalibrierung stets mit hanna cal checK standards und bei temperaturen zwischen 18-25°c durch. • Schalten Sie das Gerät mittels der on/off-taste ein. •... -
Seite 18: Durchführung Einer Kalibrierung
• Entfernen Sie die Küvette. • Setzen Sie den CAL CHECK standard hi 95717-11 Küvette b in den messschacht. stellen sie dabei sicher, dass die Küvette richtig einrastet. • Drücken Sie CAL CHECK. Im display erscheinen das lampen-, Küvetten- und detektor-symbol sowie cal checK, abhängig von der messphase. - Seite 19 • Drücken Sie die CAL CHECK taste und halten sie sie 3 sek. gedrückt, um in den Kalibriermodus zu gelangen. im display erscheint “cal”. blinken von “Zero” weist darauf hin, dass zuerst ein nullabgleich durchgeführt werden muss. • Setzen Sie den CAL CHECK standard hi 95717-11 Küvette a in den messschacht.
- Seite 20 hinweis: erscheint im display “std high” ist der standardwert zu hoch. erscheint im display “std low” ist der standardwert zu niedrig. überprüfen sie, ob die Küvetten a und b des cal checK standards hi 95717-11 frei von fingerabdrücken und schmutz sind, und korrekt in den messschacht eingesetzt wurden.
-
Seite 21: Glp
• Um den gewünschten Tag zu setzen, drücken sie Zero/cfm. • Im Display erscheint eine Sekunde lang “stor”, die Kalibrierwerte sind nun gespeichert. • Das Gerät kehrt nun automatisch in den messmodus zurück. im display erscheinen dann striche. im glp-modus kann das datum der letzten Kalibrierung eingesehen und die werkskalibrierung wiederhergestellt werden. datum der letZten Kalibrierung anzeigen des Kalibrierdatums:... -
Seite 22: Batteriemanagement
• M i t R E A D / ► / T I M E R d e n b i l d s c h i r m z u r w i e d e r h e r s t e l l u n g d e r werkskalibrierung aufrufen. -
Seite 23: Batteriewechsel
BATTerIeweCHseL Zum wechseln der batterie gehen sie wie folgt vor: • Schalten Sie das Gerät durch Drücken der on/off-taste aus. • Kehren Sie das Gerät um. Entfernen Sie den batteriefachdeckel durch drehen entgegen dem uhrzeigersinn (siehe abbildung). • Entnehmen Sie die Batterie und ersetzen Sie sie durch eine neue. • Schliessen Sie wieder den Batteriefachdeckel durch drehen im uhrzeigersinn. -
Seite 24: Garantie
96717 besitzt eine garantie von 2 Jahren auf fehler in ausführung und material, wenn es für den beabsichtigten Zweck genutzt und nach den anweisungen gewartet wird. diese garantie beschränkt sich nur auf kostenlose reparatur oder ersatz des messgerätes. schäden aufgrund von unfällen, falschen gebrauchs, Verstopfungen/Verschmu-... - Seite 25 KoNTAKT hanna Instruments deutschland gmbh An der Alten Ziegelei 7 89269 Vöhringen tel.: +49 7306 3579 100 fax: +49 7306 3579 101 E-mail: info@hannainst.de www.hannainst.de...
