4. GERÄTEBESCHREIBUNG
4.1 Features
Praktischer 32 A Stromverteiler im 19" Gehäuse
• Besonders geeignet zum Aufbau großer Stromverteilungen
• Zum Rackeinbau werden nur 3 HE benötigt
• 32 A Drehstrom Eingang über Anschlussleitung 5 x 6 mm² und Stecker
• Der gesamte Verteiler ist über einen 30 mA Fehlerstromschutzschalter (RCD) abgesichert
• Spannungs- und Stromanzeige der einzelnen Phasen
• 32 A Drehstrom Ausgang über Geräteanbausteckdose auf der Rückseite
• 6 Schutzkontaktsteckdosen auf der Rückseite des Gerätes (2 pro Phase)
• Jede Steckdose ist mit einem eigenen 16 A Automaten abgesichert
• Mit M6 Erdungsschraube um ggf. ein Rigg erden zu können

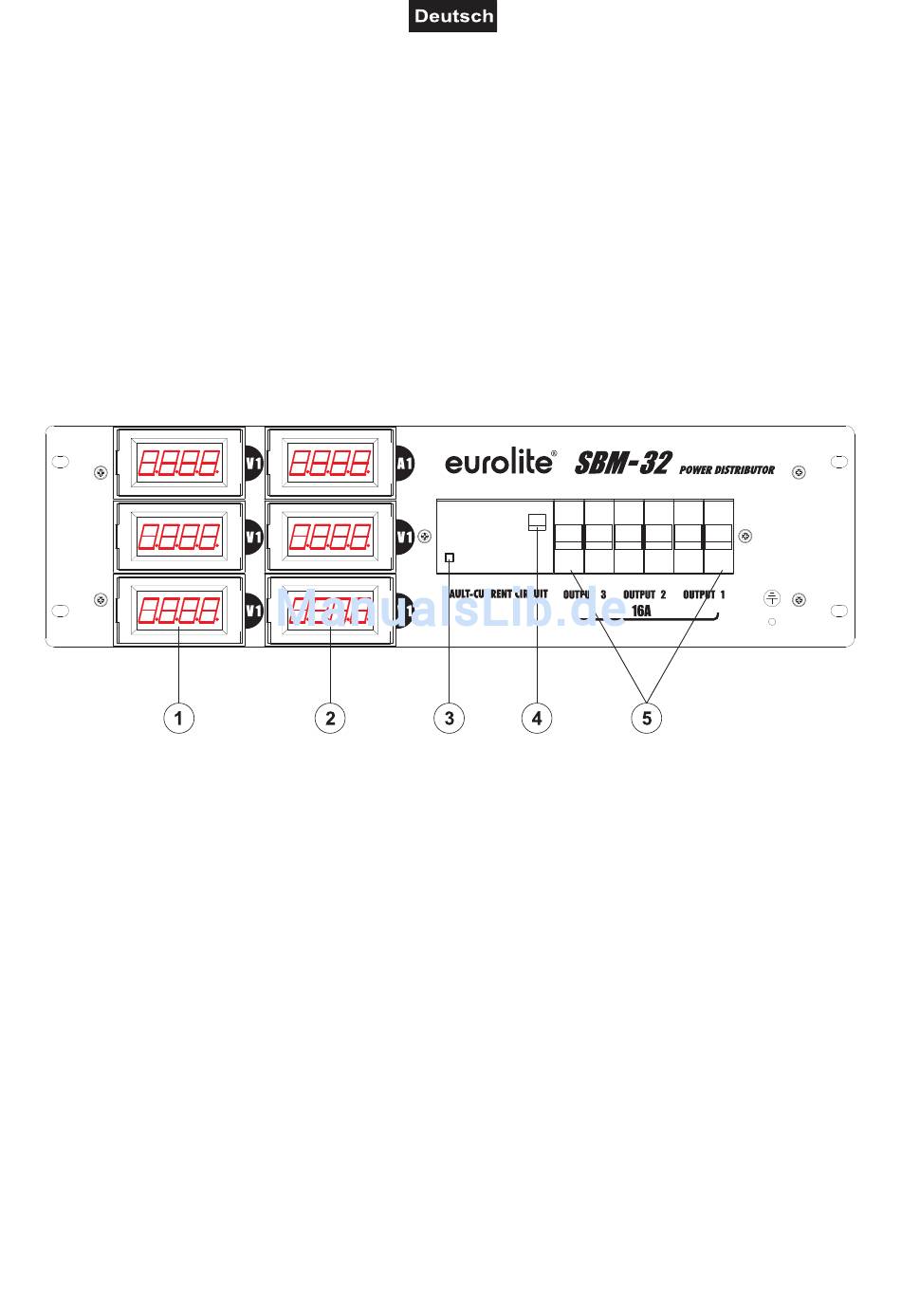

4.2 Vorderseite
(1) Voltmeter
(2) Amperemeter
(3) Leitungsschutzschalter für Schutzkontaktsteckdose (Rückseite)
(4) Testschalter
(5) Fehlerstromschutzschalter (RCD)
4.3 Rückseite
6/15
00032288.DOC, Version 3.0
