Verwandte Anleitungen für EuroLite SB-65
Inhaltszusammenfassung für EuroLite SB-65

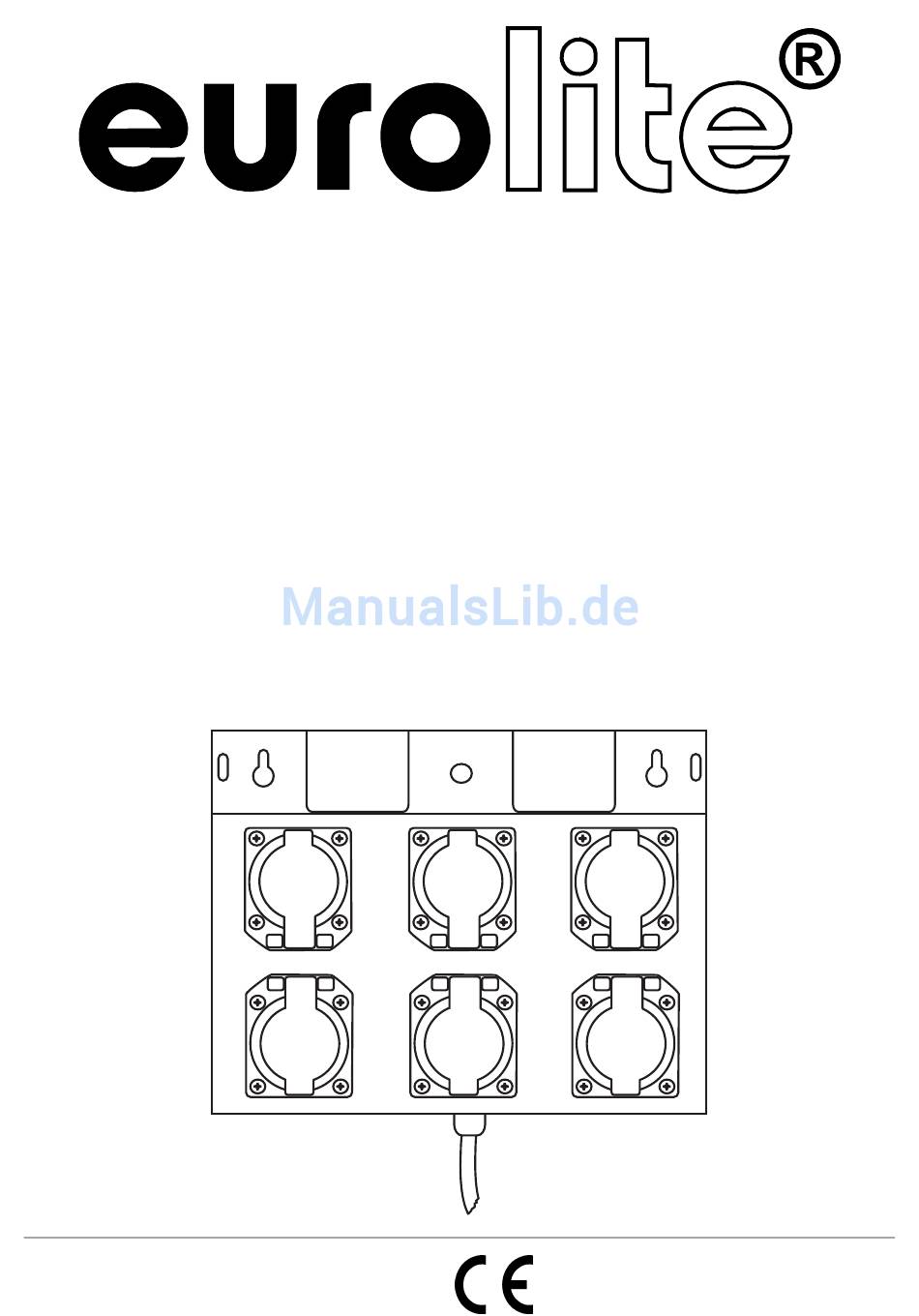

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL SB-65/SB-66 Power distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers 30248300, 30248302 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/15 00025932.DOC, Version 2.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den CEE-Stecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers. Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen.
-
Seite 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380-400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Seite 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer Verteiler 6 Schutzkontakt Klappdeckel-Steckdosen (SB-65) bzw. CEE-Steckdosen (SB-66) • 7,5 m Anschlussleitung mit 5 x 2,5 mm² mit 16 A CEE-Stecker 4.2 Geräteübersicht (1) Befestigungslöcher Wandmontage (2) Schutzkontaktsteckdosen (SB-65) bzw. CEE-Steckdosen (SB-66) (3) Netzanschluss (4) Befestigungslöcher Traversenmontage (5) Fangseilloch 5. -
Seite 7: Montage An Einer Traverse
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Flugeinrichtungen sind durch Sachkundige vor jedem Einsatz zu prüfen. -
Seite 8: Befestigung
3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. 5.3.2 Ausgänge Die Ausgänge gehen über 6 Schutzkontaktsteckdosen (SB-65) bzw. 6 CEE-Steckdosen 16 A, 3P, 6h, 250V (SB-66). Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. Die maximale Nennleistung beträgt pro Kanal 3680 W. -
Seite 9: Technische Daten
Anschlussleitungen mit Stecker und bewegliche Leitungen mit Stecker und Festanschluss müssen alle drei Monate durch eine Elektrofachkraft auf ordnungsgemäßen Zustand geprüft werden. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. 7. TECHNISCHE DATEN SB-65 SB-66 Spannungsversorgung: 380-400 V AC, 50 Hz ~ 380-400 V AC, 50 Hz ~ Max. -
Seite 10: Introduction
- pass this manual on to every further owner or user of the product - download the ultimate version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE power distributor. Unpack your distributor. 2. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. -
Seite 11: Operating Determinations
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock. The cable insert or the female part in the device must never be strained. There must always be sufficient cable to the device. -
Seite 12: Description
4. DESCRIPTION 4.1 Features Practical 6 safety sockets 6 safety sockets (SB-65) or CEE-sockets (SB-66) • 7.5 m power cord with 5 x 2.5 mm² with 16 A CEE-plug 4.2 Description of the device (1) Fixation holes wall mounting (2) Sockets... -
Seite 13: Installation
5. INSTALLATION DANGER TO LIFE! Please consider the DIN 15560 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the power distributor has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 14: Attachment
3 mm at every pole has to be included in the permanent electrical installation. 5.3.2 Outputs Output is via 6 safety sockets (SB-65) or 6 CEE sockets 16 A, 3P, 6h, 250V (SB-66). Connect your loads via the output-sockets. The maximum load per channel is 3,680 W (resistive). Please note that the maximum current must never be exceeded. -
Seite 15: Cleaning And Maintenance
Mobile electrical devices, extension cords with plugs, power cables with plugs and mobile cables with plugs and permanent installation must be approved by an expert every three months. Should you have further questions, please contact your dealer. 7. TECHNICAL SPECIFICATIONS SB-65 SB-66 Power supply: 380-400 V AC, 50 Hz ~ 380-400 V AC, 50 Hz ~ Max.
