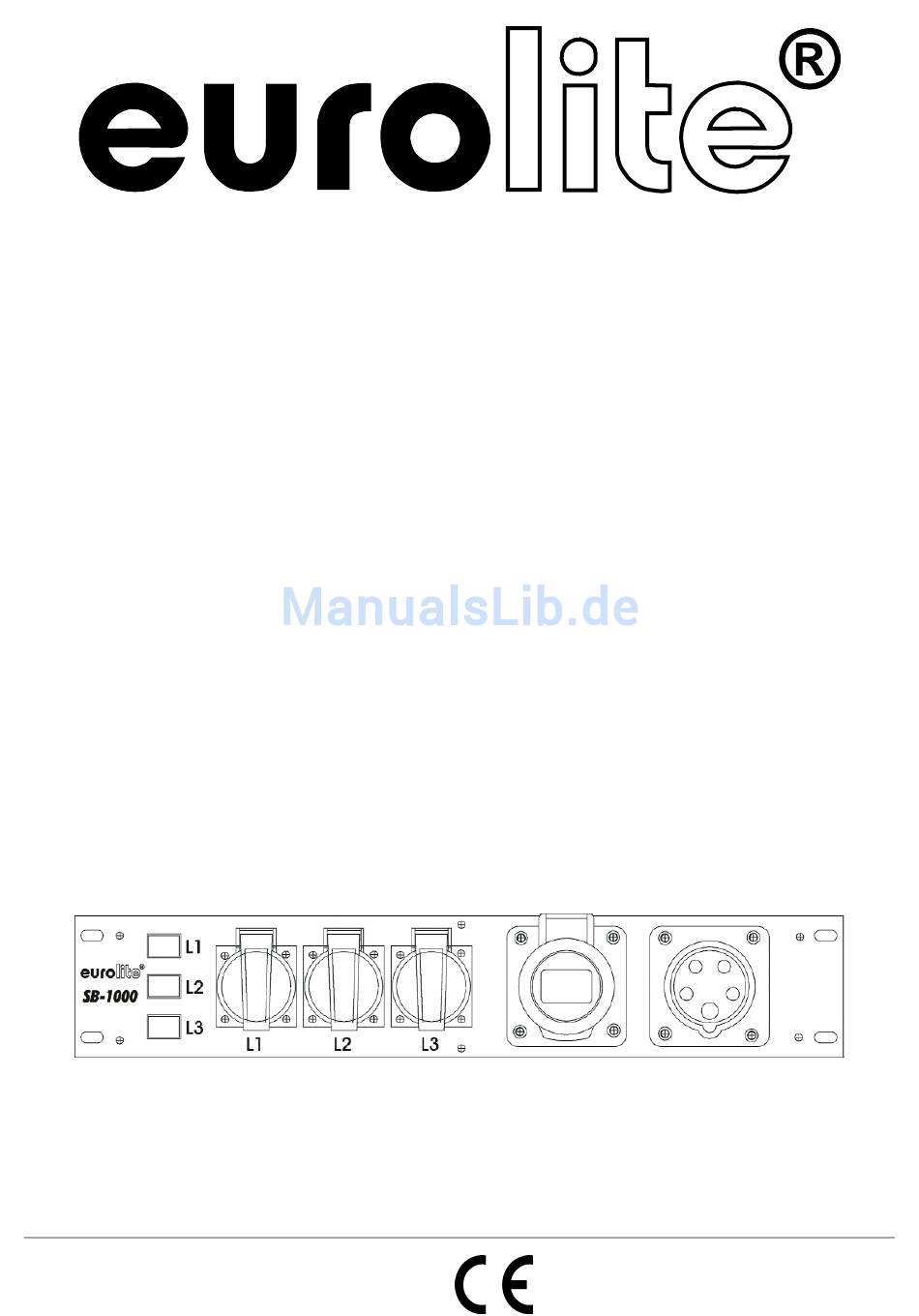

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL SB-1000 Power Distributor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
5.2 Connections ............................13 6. CLEANING AND MAINTENANCE ......................13 7. TECHNICAL SPECIFICATIONS......................... 14 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/14 00026555.DOC, Version 2.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE SB-1000 Stromverteiler entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Stromverteiler, mit dem sich andere Geräte versorgen lassen. Dieses Produkt ist nur für den Anschluss an 380 - 400 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen. -
Seite 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features Praktischer 16A Stromverteiler im 19" Gehäuse Besonders geeignet zum Einbau in 19" Verstärkerracks • Zum Einbau werden nur 2 HE benötigt • 16A Drehstrom Eingangsstecker und Ausgangsdose • Kontrollleuchten für die Präsenz jeder einzelnen Phase • 3 Schutzkontaktsteckdosen auf der Frontseite (1 pro Phase) •... -
Seite 7: Rackinstallation
Flugeinrichtungen sind durch Sachkundige vor jedem Einsatz zu prüfen. Die Prüfung umfasst Sichtprüfung und Belastungsproben in Bewegung gem. BGV-A2 für elektrische Betriebmittel. 5.1 Rackinstallation Dieser Verteiler ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“... -
Seite 8: Technische Daten
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 9: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE SB-1000 power distributor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 10 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 11: Operating Determinations
3. OPERATING DETERMINATIONS This device is a power distribution for supplying current to other devices. This product is only allowed to be operated with an alternating voltage of 380 - 400 V, 50 Hz and was designed for indoor use only. This device is designed for mobile use and for permanent installations. -
Seite 12: Description
4. DESCRIPTION 4.1 Features Practical 16A distributor in 19“ housing Designed for mounting in 19“ racks • 2U necessary for installation • 16A three-phase-current input plug and output socket • Control lamps indicate each phase • 3 safety sockets on the housing front (1 per phase) • 6 safety sockets on the housing rear (2 per phase) 4.2 Description of the device (1) 19“... -
Seite 13: Rack-Installation
A skilled person has to approve the flying construction before every use. This approval includes appearance and load tests when moved in accordance with the BGV-A2 for electrical devices. 5.1 Rack-Installation This power distributor is built for 19" racks (483 mm). The rack you use should be a Double-Door-Rack where you can open the frontpanel and the rear panel. -
Seite 14: Technical Specifications
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
