Anleitungen für den Installateur
2)
3)
4)

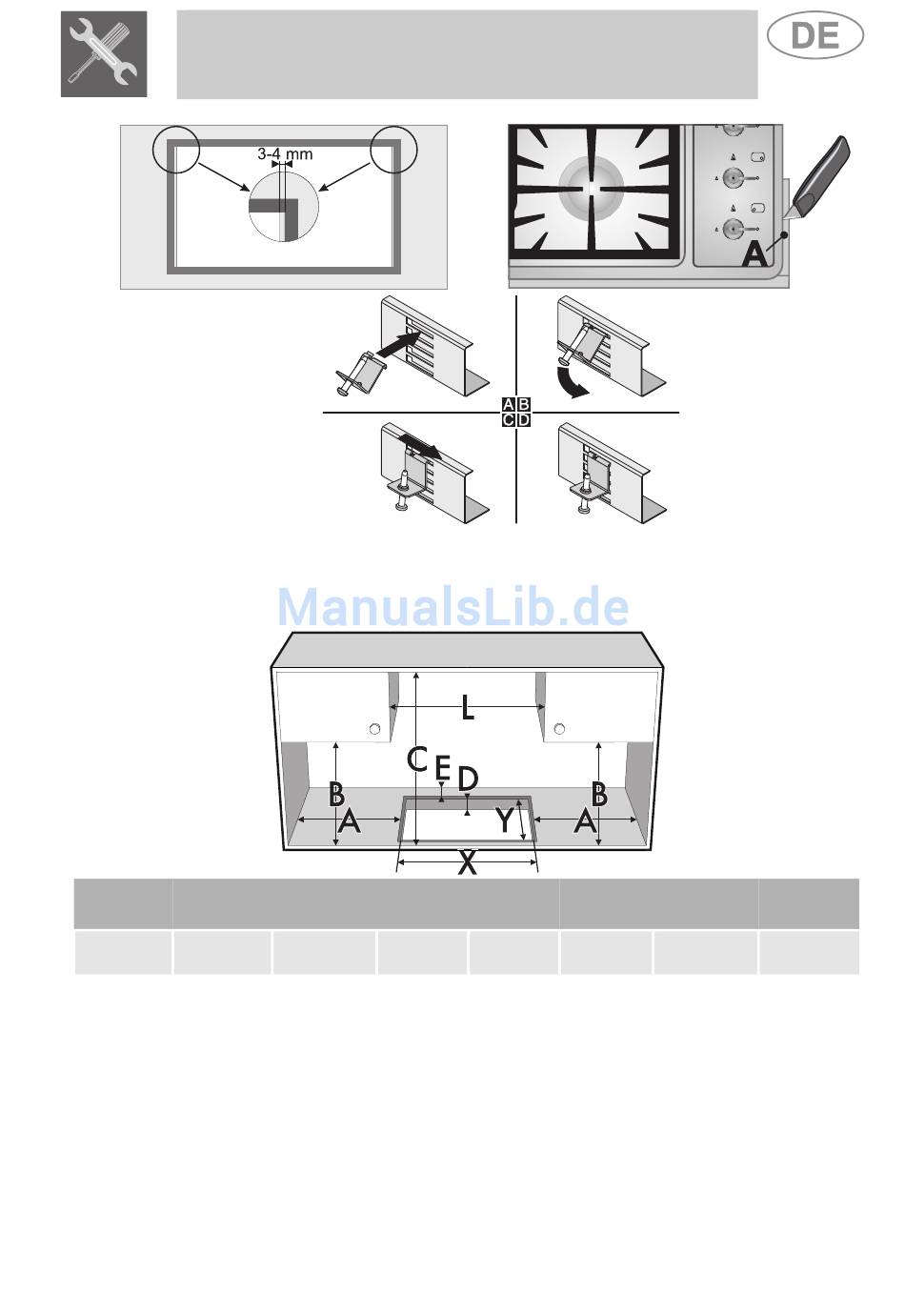

2.2 Befestigung an der Auflagefläche des flächenbündigen
Modells
Einen Einbauausschnitt mit den Abmessungen laut Abbildung im Möbeltop
erstellen.
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
L (mm)
X (mm)
Y (mm)
min 110
min 460
min 750
20÷40
min 50
870
482
847
Bei diesem Gerätetyp ist außerdem eine Fräsung in der Arbeitsplatte mit
einer Tiefe von 3 mm erforderlich, deren Abmessungen in Abbildung 4
angegeben sind (Detail A in Abbildung 2). Vor dem Einbetten der
Gasmulde ist auf der ganzen aufgefrästen Fläche das mitgelieferte
Klebband "E" (Abb. 2) anzubringen. Anschließend die Kochmulde auf die
Fräsung aufsetzen und mit den Schrauben und Befestigungsbügeln
(Sequenz von Abb. 3) so an der Tragstruktur befestigen, dass sie völlig
waagrecht ist. Die Befestigungsbügel von Abb. 3 dürfen erst nach dem
Einsetzen der Kochmulde angebracht werden.
23
