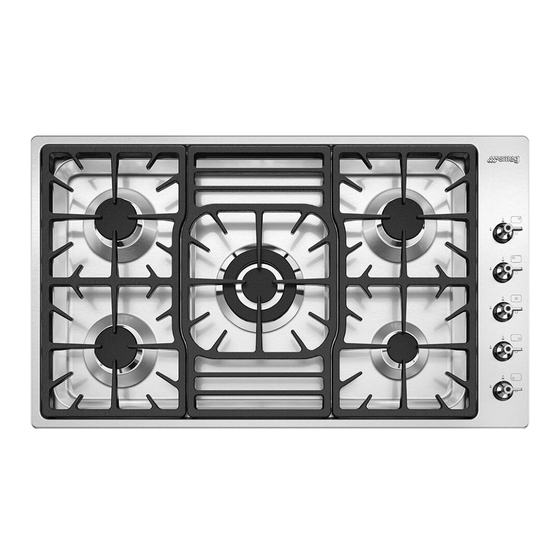

Smeg PGF95D-4 Anleitung
  1. Anleitungen
  2. Marken
  3. Smeg Anleitungen
  4. Kochfelder
  5. PGF95D-4
  6. Anleitung

Smeg PGF95D-4 Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1.
2.
EINBETTEN IN DAS TOP _________________________________ 22
3.
4.
ABSCHLIESSENDE ARBEITSSCHRITTE _____________________ 30
5.
BENUTZUNG DER GASMULDE ____________________________ 31
6.
PFLEGE UND WARTUNG _________________________________ 33
DIESE ANLEITUNGEN GELTEN NUR FÜR DIE BESTIMMUNGSLÄNDER, DEREN
KENNZEICHEN AUF DEM DECKBLATT DIESES HANDBUCHS VERMERKT SIND.
ANLEITUNGEN FÜR DEN INSTALLATEUR: Bestimmt für den
Fachtechniker, dem die sachgerechte Überprüfung der Gasanlage, die
Installation, die Inbetriebnahme und die Abnahmeprüfung des Geräts
obliegt.
ANLEITUNGEN FÜR DEN BENUTZER: Mit Gebrauchsratschlägen,
einer Beschreibung der Bedienelemente und der sachgerechten Pflege-
und Wartungsmaßnahmen des Geräts.

Inhaltsverzeichnis

19

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Smeg PGF95D-4

Inhaltszusammenfassung für Smeg PGF95D-4

  • Seite 1: Inhaltsverzeichnis

    Inhaltsverzeichnis SICHERHEITS- UND GEBRAUCHSHINWEISE ________________ 20 EINBETTEN IN DAS TOP _________________________________ 22 UMRÜSTUNG AUF DEN BETRIEB MIT ANDEREN GASARTEN ___ 28 ABSCHLIESSENDE ARBEITSSCHRITTE _____________________ 30 BENUTZUNG DER GASMULDE ____________________________ 31 PFLEGE UND WARTUNG _________________________________ 33 DIESE ANLEITUNGEN GELTEN NUR FÜR DIE BESTIMMUNGSLÄNDER, DEREN KENNZEICHEN AUF DEM DECKBLATT DIESES HANDBUCHS VERMERKT SIND.

  • Seite 2: Sicherheits- Und Gebrauchshinweise

    Präsentation 1. SICHERHEITS- UND GEBRAUCHSHINWEISE DIESE ANLEITUNGEN SIND INTEGRIERTER BESTANDTEIL DES GERÄTS. UNBEDINGT INTAKT AUFBEWAHREN UND WÄHREND DER LEBENSDAUER DER GASMULDE GRIFFBEREIT HALTEN. LESEN SIE DIESES HANDBUCH UND ALLE DARIN ENTHALTENEN ANWEISUNGEN VOR DER BENUTZUNG DER GASMULDE AUFMERKSAM DURCH. BEWAHREN SIE AUCH DEN MITGELIEFERTEN DÜSENSATZ AUF.
  • Seite 3 Präsentation STELLEN SIE KEINE TÖPFE MIT NICHT EINWANDFREI GLATTEM UND GLEICHFÖRMIGEM BODEN AUF DIE ROSTE DER GASMULDE. VERWENDEN SIE KEINE GEFÄSSE, DIE ÜBER DEN AUSSENRAND DER GASMULDE HINAUSSTEHEN. DAS GERÄT IST FÜR DEN GEBRAUCH DURCH ERWACHSENE PERSONEN BESTIMMT. HALTEN SIE KINDER FERN UND UNTERSAGEN SIE IHNEN, DAS GERÄT ALS SPIELZEUG ZU BENUTZEN.

  • Seite 4: Einbetten In Das Top

    Anleitungen für den Installateur 2. EINBETTEN IN DAS TOP Da zu folgendem Eingriff eine bauseitige Maßnahme und/oder eine Tischlerarbeit erforderlich ist, müssen Sie eine qualifizierte Fachkraft zu Rate ziehen. Die Installation ist auf unterschiedlichen Werkstoffen möglich, darunter Mauerwerk, Metall, Kernholz und kunststofflaminiertes Holz, die jedoch hitzebeständig sein müssen (T 90°C).

  • Seite 5: Befestigung An Der Auflagefläche Des Flächenbündigen

    Anleitungen für den Installateur 2.2 Befestigung an der Auflagefläche des flächenbündigen Modells Einen Einbauausschnitt mit den Abmessungen laut Abbildung im Möbeltop erstellen. A (mm) B (mm) C (mm) D (mm) E (mm) L (mm) X (mm) Y (mm) min 110 min 460 min 750 20÷40...
  • Seite 6 Anleitungen für den Installateur Auf die aufgefräste Fläche eine Schicht "saugfesten Primer" auftragen Wichtig: Andere Installationsarten sind unter Anleitung des Herstellers möglich. Außenmaße: Position von Gas- und Stromanschluss (Maßangaben in mm). Hinweis: Die Temperatur auf der Unterseite der Kochmulde kann mehr als 125°...

  • Seite 7: Elektrischer Anschluss

    Anleitungen für den Installateur WICHTIG: Wenn das Gerät auf ein Möbel montiert wird, muss bei der Installation eine Trennfläche vorgesehen werden, wie sie in der Abbildung zu sehen ist. Wenn sich das Gerät über einem Backofen befindet, kann auf die Trennfläche verzichtet werden.

  • Seite 8: Raumbelüftung

    Anleitungen für den Installateur mindestens 20 mm längeren Erddraht (gelb-grün) haben muss. Verwenden Sie ausschließlich Kabel vom Typ H05V2V2-F oder gleichwertig, die eine Höchstemperaturbeständigkeit von 90°C aufweisen. Der Ersatz ist von einer Fachkraft entsprechend untenstehenden Anschlussplans vorzunehmen. L = braun N = blau = gelb-grün Der Hersteller haftet nicht für Personen- und Sachschäden, die durch...

  • Seite 9: Gasanschluss

    Anleitungen für den Installateur 2.6 Gasanschluss Der Anschluss an die Gasversorgung muss mit einem Kupferrohr oder einem an der Wand befestigten Schlauch gemäß den geltenden Normen erfolgen. Danach mit einer Seifenlösung und nie mit einer Flamme auf absolute Dichtheit prüfen. Die Kochmulde ist für Methangas G20 (2H) bei einem Druck von 20 mbar geprüft.

  • Seite 10: Umrüstung Auf Den Betrieb Mit Anderen Gasarten

    Anleitungen für den Installateur 3. UMRÜSTUNG AUF DEN BETRIEB MIT ANDEREN GASARTEN Schalten Sie das Gerät vor den nachstehenden Arbeitsschritten vom Stromnetz ab. Die Kochmulde ist für Methangas G20 (2H) mit einem Druck 20 mbar geprüft. Falls das Gerät mit anderen Gastypen betrieben wird, müssen die Brennerdüsen ausgetauscht, sowie die kleinste Flamme an den Gashähnen nachgestellt werden.

  • Seite 11: Anordnung Der Brenner Auf Der Gasmulde

    Anleitungen für den Installateur 3.2 Tabelle mit Kenndaten von Brennern und Düsen Brenner Nenn- Heiz- Flüssiggas – G30/G31 50 mbar leistung (kW) Düsen- Umgehung Reduzierte Leistung Leistung durchmesser Leistung g/h G30 g/h G31 1/100 mm 1/100 Hilfsbrenner (1) 1.05 25(*) 23/27 (**) Normalbrenner (2) 1.75 30(*) 26/30 (**)

  • Seite 12: Abschliessende Arbeitsschritte

    Anleitungen für den Installateur 4. ABSCHLIESSENDE ARBEITSSCHRITTE Nach vorstehenden Einstellungen das Gerät wieder in umgekehrter Reihenfolge, als wie in Abschnitt “3.1 Auswechseln der Brennerdüsen” beschrieben, zusammenbauen. Nach der Einstellung auf den Betrieb mit von der werkseitigen Einstellung verschiedenem Gas ist das Etikett im Warmhalteraum mit einem dem neuen Gasbetrieb entsprechenden Etikett zu ersetzen.

  • Seite 13: Anleitungen Für Den Benutzer

    Anleitungen für den Benutzer 5. BENUTZUNG DER GASMULDE Anzünden der Brenner auf der Gasmulde Stellen Anzünden Brenner sicher, dass Flammenverteilerkränze mit den Brennerdeckeln in ihren Mulden sitzen, und achten Sie darauf, dass die Öffnungen A der Flammenverteiler mit den Zünd- und Thermoelementen übereinstimmen. Um einer Beschädigung der Arbeitsplatte vorzubeugen, haben wir das Kochfeld mit einem erhöhten Rost H versehen: Dieser wird unter die Töpfe gelegt, die den in der Tabelle des Abschnitts...

  • Seite 14: Praktische Empfehlungen Für Den Brennereinsatz

    Anleitungen für den Benutzer 5.2 Praktische Empfehlungen für den Brennereinsatz Eine bessere Brennerleistung und einen minimalen Gasverbrauch gewährleisten Kochgefäße mit flachem, ebenmäßigem Boden und mit Deckel, die einen dem Brenner entsprechenden Umfang haben müssen, um zu vermeiden, dass die Flamme an den Topfseiten hochzüngelt (siehe Abschnitt “5.3 Durchmesser der Kochgefäße”).

  • Seite 15: Pflege Und Wartung

    Anleitungen für den Benutzer 6. PFLEGE UND WARTUNG Vor jedem Pflege- und Wartungseingriff das Gerät vom Stromnetz abschalten. 6.1 Reinigung von Edelstahl Lange Freude haben Sie an Edelstahl, wenn Sie ihn nach jedem Gebrauch reinigen und vorher abkühlen lassen. 6.1.1 Tägliche Reinigung Reinigen und pflegen Sie Edelstahlflächen nur mit spezifischen Produkten, die weder Scheuermittel noch Chlorsäuren enthalten dürfen.
  • Seite 16 Anleitungen für den Benutzer Bei den Modellen, die hierüber verfügen, bei der Montage der in der Abbildung gezeigten Topfträgerroste auf das Profil achten. Siehe die vergrößerten Detailansichten in der nachstehenden Abbildung.
