SUBSTITUCION DEL CABLE DE
ALIMENTACION
Para conectar los cables de alimenta-
ción a la encimera, es necesario:
– Retirar la protección "A" quitando los
tornillos de sujeción (fig. 9.1).
– Introducir un cable de alimentación de
la sección adecuada (según se indica
en capítulo "SECCION DE LOS
CABLES DE ALIMENTACION) en la
presilla "D" (fig. 9.1).
Conecte los hilos en la regleta de bor-
nes "B" como se indica en los esque-
mas de la figura 9.2; o conecte los
cables de fase en la regleta de bornes
"B" y el de tierra al terminal "PE" (fig.
9.1).
– Tensar el cable de alimentación y blo-
quearlo con la presilla "D"
– Montar la tapa protectora "A".
A

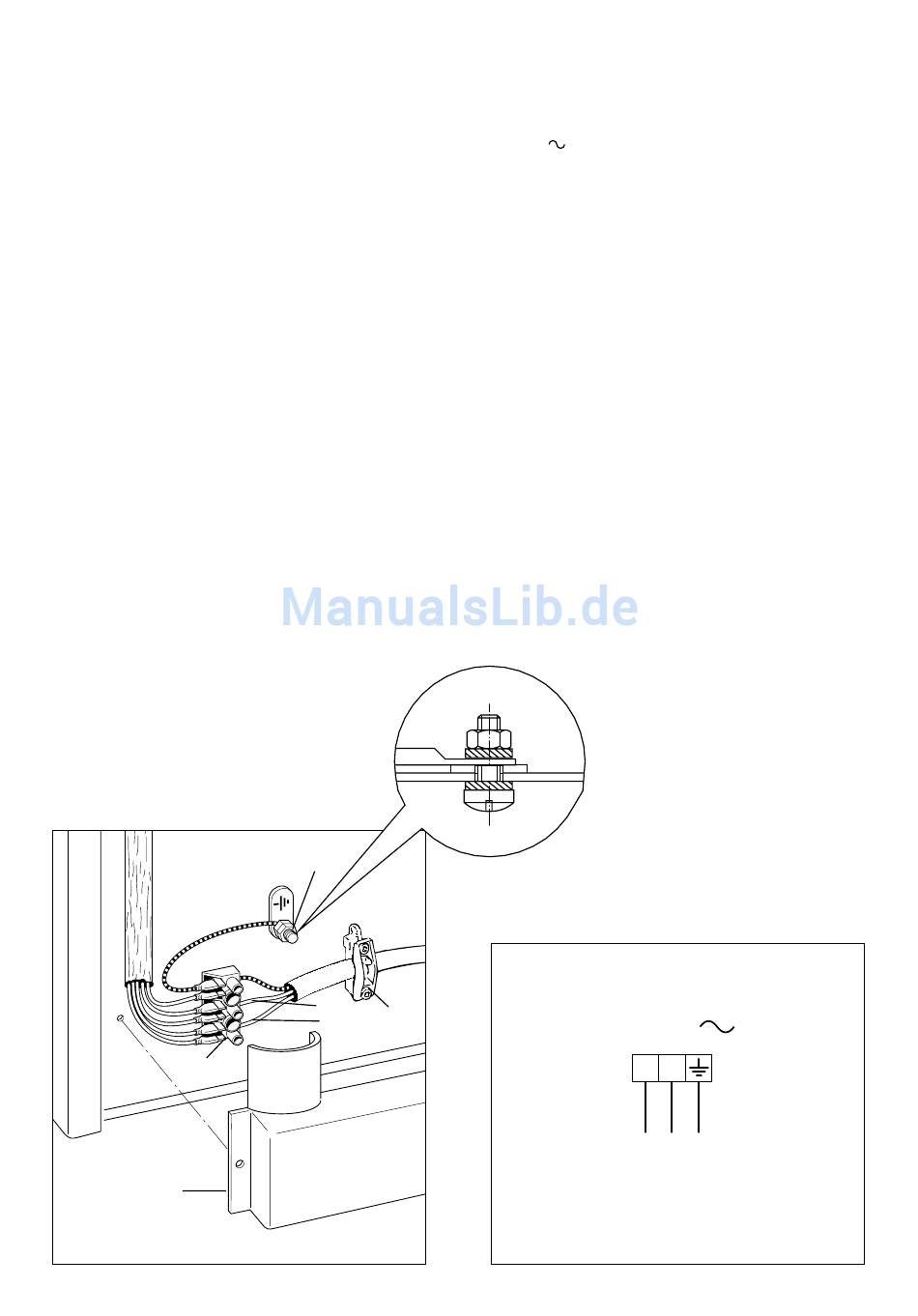

Fig. 9.1
110
PE
N
L
B
SECCION DE LOS CABLES DE
ALIMENTACION TIPO HO5RR-F
230 V
(*) - Conexión posible con clavija y toma
D
Fig. 9.2
2
3 x 1,5 mm
(*)
230 V
L
N
PE
1
(L
)
2
