EUROM E-CONVECT LCD in control Bedienungsanleitung Seite 6

uitsteekt. De schakelaar zit rechtsboven (zie afb. voorop dit boekje).

Draai de beide schroeven vast en klem zo het paneel in de voetjes.

Uw E-convect LCD in control is klaar voor gebruik.
Aan de wand gemonteerd:
De kachel dient minimaal 150 mm. van alle voorwerpen, muren, enz. verwijderd te zijn;
de afstand tot de vloer dient minimaal 200 mm. te zijn en aan de bovenzijde dient 150
mm. vrije ruimte te zijn.

Kies een stevige, effen, verticale wand van hittebestendig materiaal.


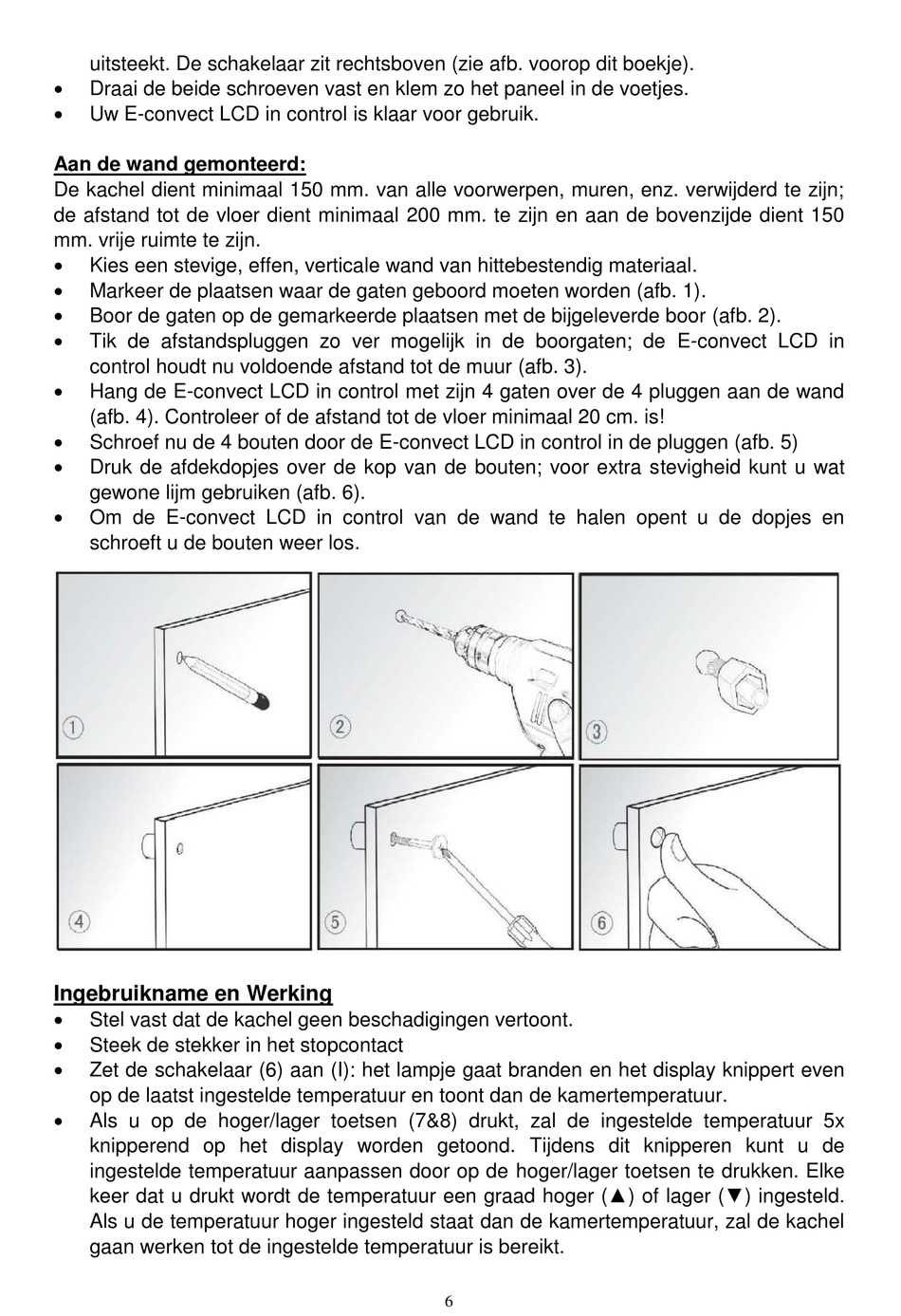

Markeer de plaatsen waar de gaten geboord moeten worden (afb. 1).

Boor de gaten op de gemarkeerde plaatsen met de bijgeleverde boor (afb. 2).

Tik de afstandspluggen zo ver mogelijk in de boorgaten; de E-convect LCD in
control houdt nu voldoende afstand tot de muur (afb. 3).

Hang de E-convect LCD in control met zijn 4 gaten over de 4 pluggen aan de wand
(afb. 4). Controleer of de afstand tot de vloer minimaal 20 cm. is!

Schroef nu de 4 bouten door de E-convect LCD in control in de pluggen (afb. 5)

Druk de afdekdopjes over de kop van de bouten; voor extra stevigheid kunt u wat
gewone lijm gebruiken (afb. 6).

Om de E-convect LCD in control van de wand te halen opent u de dopjes en
schroeft u de bouten weer los.
Ingebruikname en Werking

Stel vast dat de kachel geen beschadigingen vertoont.

Steek de stekker in het stopcontact

Zet de schakelaar (6) aan (I): het lampje gaat branden en het display knippert even
op de laatst ingestelde temperatuur en toont dan de kamertemperatuur.

Als u op de hoger/lager toetsen (7&8) drukt, zal de ingestelde temperatuur 5x
knipperend op het display worden getoond. Tijdens dit knipperen kunt u de
ingestelde temperatuur aanpassen door op de hoger/lager toetsen te drukken. Elke
keer dat u drukt wordt de temperatuur een graad hoger (▲) of lager (▼) ingesteld.
Als u de temperatuur hoger ingesteld staat dan de kamertemperatuur, zal de kachel
gaan werken tot de ingestelde temperatuur is bereikt.
6
