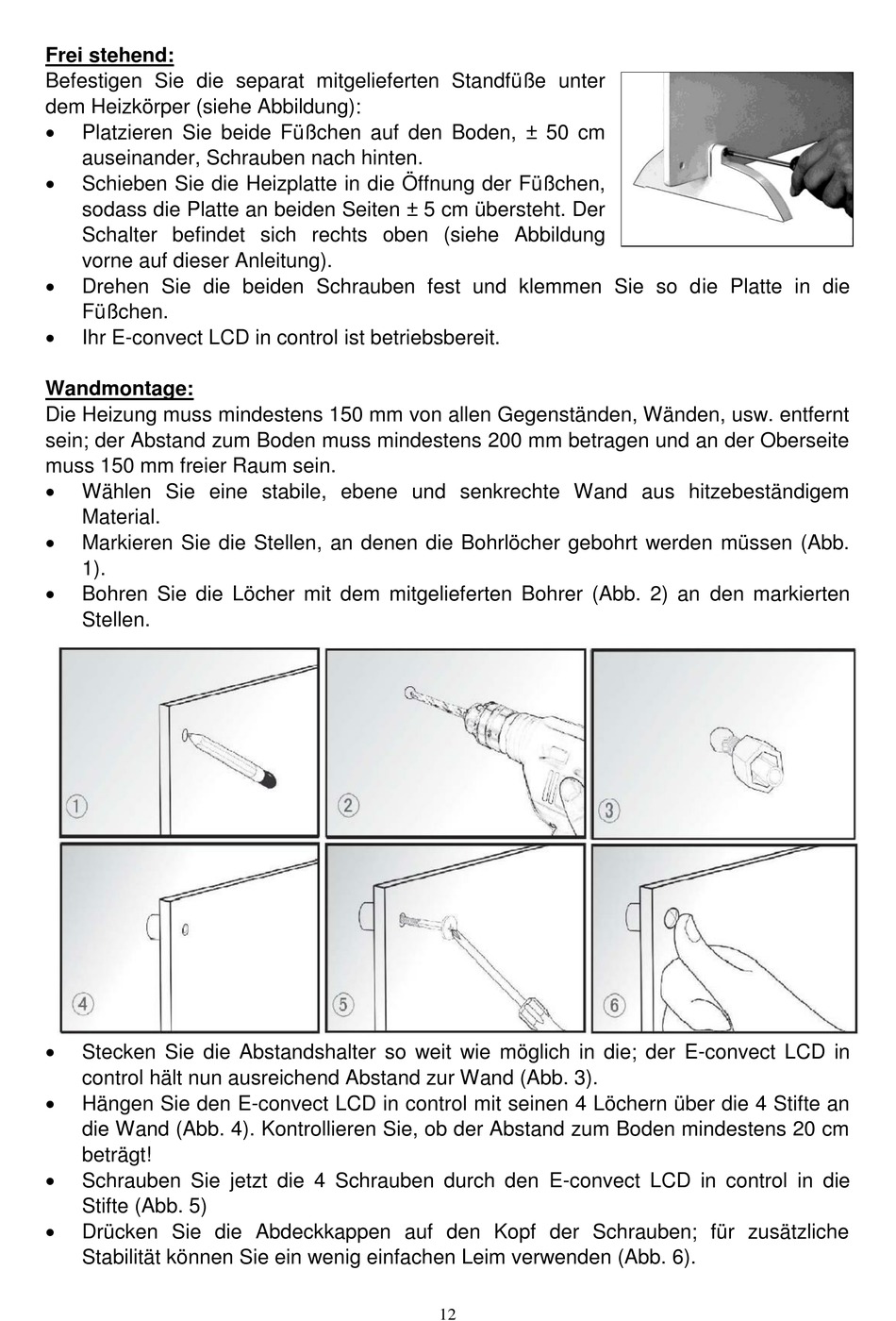

EUROM E-CONVECT LCD in control Bedienungsanleitung Seite 12

Frei stehend:
Befestigen Sie die separat mitgelieferten Standfüße unter
dem Heizkörper (siehe Abbildung):

Platzieren Sie beide Füßchen auf den Boden, ± 50 cm
auseinander, Schrauben nach hinten.

Schieben Sie die Heizplatte in die Öffnung der Füßchen,
sodass die Platte an beiden Seiten ± 5 cm übersteht. Der
Schalter befindet sich rechts oben (siehe Abbildung
vorne auf dieser Anleitung).

Drehen Sie die beiden Schrauben fest und klemmen Sie so die Platte in die
Füßchen.

Ihr E-convect LCD in control ist betriebsbereit.
Wandmontage:
Die Heizung muss mindestens 150 mm von allen Gegenständen, Wänden, usw. entfernt
sein; der Abstand zum Boden muss mindestens 200 mm betragen und an der Oberseite
muss 150 mm freier Raum sein.

Wählen Sie eine stabile, ebene und senkrechte Wand aus hitzebeständigem
Material.

Markieren Sie die Stellen, an denen die Bohrlöcher gebohrt werden müssen (Abb.
1).

Bohren Sie die Löcher mit dem mitgelieferten Bohrer (Abb. 2) an den markierten
Stellen.

Stecken Sie die Abstandshalter so weit wie möglich in die; der E-convect LCD in
control hält nun ausreichend Abstand zur Wand (Abb. 3).

Hängen Sie den E-convect LCD in control mit seinen 4 Löchern über die 4 Stifte an
die Wand (Abb. 4). Kontrollieren Sie, ob der Abstand zum Boden mindestens 20 cm
beträgt!

Schrauben Sie jetzt die 4 Schrauben durch den E-convect LCD in control in die
Stifte (Abb. 5)

Drücken Sie die Abdeckkappen auf den Kopf der Schrauben; für zusätzliche
Stabilität können Sie ein wenig einfachen Leim verwenden (Abb. 6).
12
