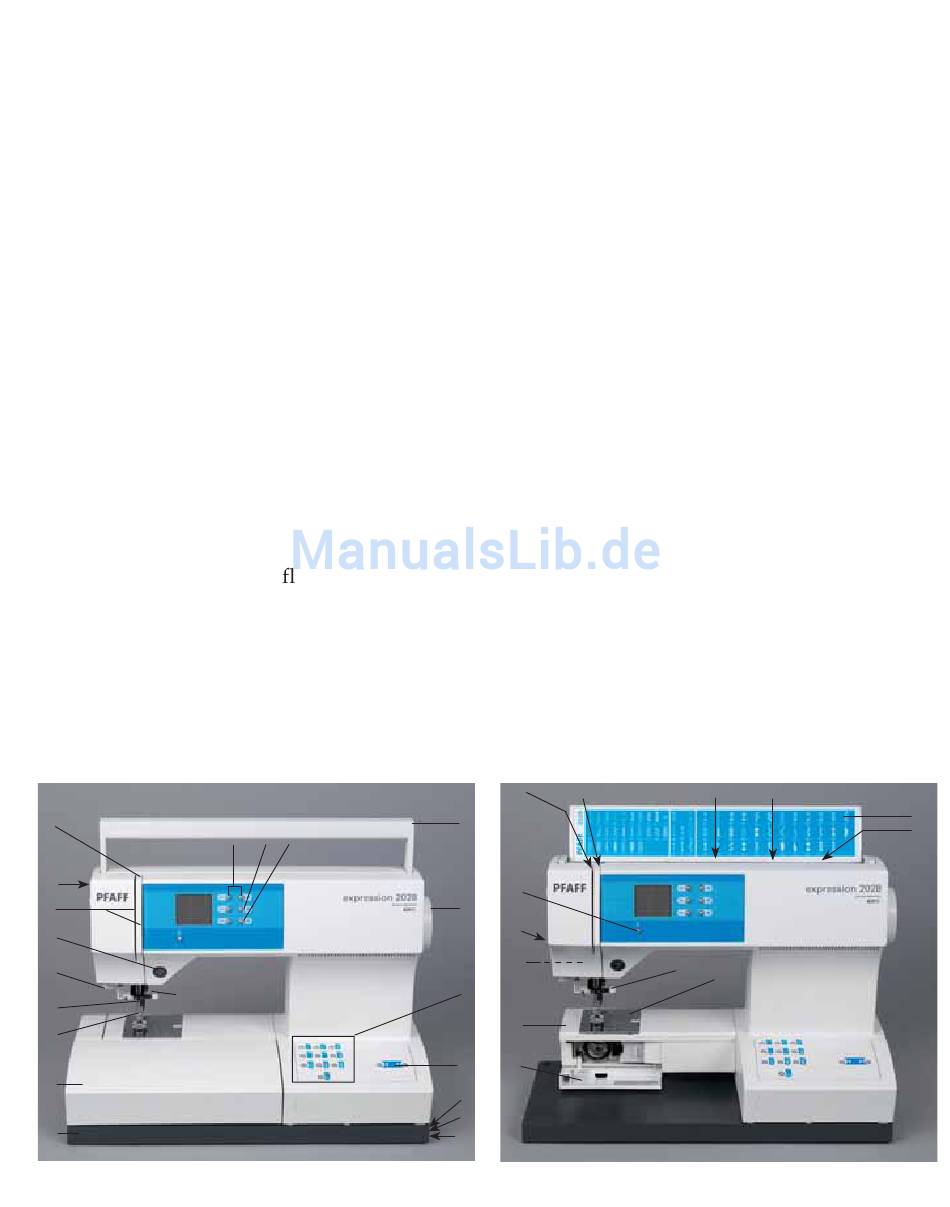

Teile der Nähmaschine
1 Tastenpaar A (Stichbreite/
Musterbreitenveränderung)
2 Tastenpaar B (Stichlänge/
Musterlängenveränderung)
3 Tastenpaar C
(Stichdichte/Balanceveränderung)
4 Tragegriff
5 Handrad
6 Direktwahltasten
7 Wipptaste
8 Anschlussbuchse Netzkabel
9 Anschlussbuchse Fußanlasser
10 Hauptschalter
11 Bodenplatte
12 Verwandlungsnäh äche
13 Nähfußhalter mit Nähfuß
14 Intigrierter Dualtransport IDT
(Obertransport)
15 Nadeleinfädler
19
18
17
16
15
20
14
13
12
11
1 2 3
16 Taste „Rückwärtsnähen"
17 Einfädelschlitze
18 Oberfadenspannung
19 Fadenhebel
20 Nähfußheber
21 Fadenführungen
22 Garnrollenhalter mit Ablaufscheibe
23 Bohrung für zweiten Garnrollenhalter
24 Klappdeckel mit Stichauswahl
25 Spuler
26 Greiferklappe (dahinter Greifer)
27 Freiarm
28 Nählampe (max. 5 Watt)
29 Fadenabschneider
30 Taste „Musterspiegelung"
31 Fadenumlenkung
32 Nadel-Befestigungsschraube
33 Stichplatte
