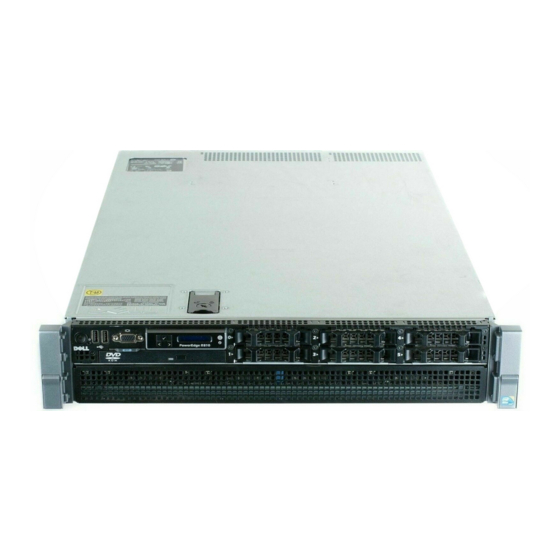

Seite 1 Dell™ PowerEdge™ R810 Hardware- Benutzerhandbuch Genormtes Modell: E05S Genormter Typ: E05S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. Marken in diesem Text: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.; Microsoft und Windows Server sind entweder Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern.
Seite 3: Inhaltsverzeichnis
Inhalt Wissenswertes zum System ..Zugriff auf Funktionen beim Systemstart ..Merkmale und Anzeigen auf der Vorderseite ..Merkmale des LCD-Bedienfelds .
Seite 4 Alarmmeldungen ..... Weitere nützliche Informationen ... . Verwenden des System-Setup-Programms und des UEFI-Boot-Managers .
Seite 5 Aufrufen des UEFI-Boot-Managers ... Verwenden der Navigationstasten des UEFI-Boot-Managers ... . . Bildschirm UEFI Boot Manager ... Bildschirm UEFI Boot Settings .
Seite 6 Entfernen einer Festplatte aus einem Laufwerkträger ....Installieren einer Festplatte im Laufwerkträger ....Optisches Laufwerk .
Seite 7 Interner NIC-Hardwareschlüssel ... . Erweiterungskarten und Erweiterungskarten-Riser Richtlinien zur Installation von Erweiterungskarten ....Installieren einer Erweiterungskarte .
Seite 8 Prozessoren ..... . Entfernen eines Prozessors ... . Installieren eines Prozessors .
Seite 9 Fehlerbehebung beim Grafiksubsystem ..Fehlerbehebung bei einem USB-Gerät ..Fehlerbehebung bei einem seriellen E/A-Gerät ..Fehlerbehebung bei einem NIC ... . . Fehlerbehebung bei Feuchtigkeit im System .
Seite 10 Ausführen der Systemdiagnose ..Verwenden von Online Diagnostics ..Funktionen der integrierten Systemdiagnose ..Einsatzbereich der integrierten Systemdiagnose . . . Ausführen der integrierten Systemdiagnose .
Seite 11 Wie Sie Hilfe bekommen ... . Kontaktaufnahme mit Dell ....Stichwortverzeichnis ....
Seite 12 Inhalt...
Seite 13: Wissenswertes Zum System
Über den Lifecycle-Controller haben Sie Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose. Weitere Informationen finden Sie in der Dokumentation zum Lifecycle-Controller auf der Dell Support-Website unter support.dell.com/manuals. <F11> Aufruf des BIOS Boot Managers oder des UEFI Boot Managers, je nach Startkonfiguration des Systems.
Seite 14: Merkmale Und Anzeigen Auf Der Vorderseite
Dell Support-Website unter <Strg><S> Aufruf des Programms zur Konfiguration der NIC-Einstellungen für den PXE-Start. Weitere Informationen finden Sie in der Dokumentation zum integrierten NIC auf der Dell Support- support.dell.com/manuals. Website unter Merkmale und Anzeigen auf der Vorderseite Abbildung 1-1. Merkmale und Anzeigen auf der Vorderseite...
Seite 15 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das Netzschalter System eingeschaltet ist. Über den Netzschalter wird die Gleichstromversorgung des Systems gesteuert. Bei installierter Frontverkleidung ist der Netzschalter nicht zugänglich. ANMERKUNG: Beim Einschalten des Systems kann es je nach Größe des installierten Speichers zwischen wenigen Sekunden und bis zu zwei Minuten dauern, bis auf dem Bildschirm...
Seite 16 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Bildschirmanschluss Zum Anschließen eines Bildschirms an das System. Systemidentifikati- Ein herausziehbares Feld für System- onseinschub informationen wie Express- Servicenummer, MAC-Adresse des integrierten NICs und MAC-Adresse der iDRAC6 Enterprise-Karte. Platz für ein weiteres Etikett ist vorhanden. LCD-Menütasten Zur Steuerung des LCD- Bedienfeldmenüs.
Seite 17 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemidentifikations- Die Identifikationstasten auf der taste Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine dieser Tasten gedrückt, blinken das LCD- Display auf der Vorderseite und die blaue Systemstatusanzeige auf der Rückseite, bis eine der Tasten erneut gedrückt wird.
Seite 18: Merkmale Des Lcd-Bedienfelds
Merkmale des LCD-Bedienfelds Auf dem LCD-Display werden Systeminformationen sowie Status- und Fehlermeldungen angezeigt, die darüber informieren, ob das System ordnungsgemäß funktioniert oder überprüft werden muss. Informationen über spezifische Statuscodes finden Sie im Abschnitt „Meldungen der LCD- Statusanzeige“ auf Seite 28. Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand blau und im Fehlerfall gelb.
Seite 19: Home-Bildschirm
Element Tasten Beschreibung Links Bewegt den Cursor schrittweise zurück. Auswahl Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vor. Beim Durchlaufen einer Meldung: • Einmal drücken, um die Laufgeschwindigkeit zu erhöhen. • Erneut drücken zum Anhalten. •...
Seite 20: Menü Setup
Drücken Sie im Home-Bildschirm die Taste Auswahl, um das Hauptmenü aufzurufen. In den nachstehenden Tabellen finden Sie Informationen zu den Untermenüs Setup (Einrichtung) und View (Ansicht). Menü Setup ANMERKUNG: Wenn Sie eine Option im Setup-Menü auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Option Beschreibung DRAC...
Seite 21: Menü View (Anzeige)
Menü View (Anzeige) Option Beschreibung DRAC IP Anzeige der IPv4- oder IPv6-Adressen für den iDRAC6. Die Optionen sind DNS (Primary und Secondary), Gateway, IP und Subnet (kein Subnet bei IPv6). Anzeige der MAC-Adressen für DRAC, iSCSIn oder NETn. Name Anzeige des Namens für Host, Model oder User String für das System.
Seite 22: Festplattenanzeigemuster
Festplattenanzeigemuster Festplattenstatusanzeige Festplattenaktivitätsanzeige (grün) (grün und gelb) Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk identifizieren/zum Entfernen vorbereiten Laufwerk bereit zum Einsetzen oder Entfernen ANMERKUNG: Die Laufwerkstatusanzeige bleibt ausgeschaltet, bis alle Festplatten nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit sind die Laufwerke nicht bereit zum Einsetzen oder Entfernen.
Seite 23: Anzeigen Und Funktionen Auf Der Rückseite
Anzeigen und Funktionen auf der Rückseite Abbildung 1-3. Anzeigen und Funktionen auf der Rückseite 14 13 10 9 Element Anzeige, Taste oder Symbol Beschreibung Anschluss PCIe-Steckplatz 1 PCI Express (2. Generation) x8-Erweiterungssteckplatz (Länge 24,13 cm). PCIe-Steckplatz 2 PCI Express (2. Generation) x4-Erweiterungssteckplatz (niedriges Profil mit maximaler Länge von 24,13 cm, Halter in Standardhöhe).
Seite 24 Element Anzeige, Taste oder Symbol Beschreibung Anschluss PCIe-Steckplatz 6 PCI Express (2. Generation) x8-Erweiterungssteckplatz (Länge 24,13 cm). Netzteile (2) 1100-W-Netzteile. Systemidentifikations- Die Identifikationstasten auf der taste Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wird eine dieser Tasten gedrückt, blinken das LCD- Display auf der Vorderseite und die blaue Systemstatusanzeige auf der...
Seite 25: Richtlinien Für Das Anschließen Von Externen Geräten
Element Anzeige, Taste oder Symbol Beschreibung Anschluss VFlash- Zum Anschluss einer externen SD- Mediensteckplatz Speicherkarte für die optionale (optional) iDRAC6-Enterprise-Karte. iDRAC6-Enterprise- Eigener Management-Port für die Port (optional) optionale iDRAC6-Enterprise-Karte. Richtlinien für das Anschließen von externen Geräten • Schalten Sie die Stromversorgung des Systems und der externen Geräte aus, bevor Sie ein neues externes Gerät anschließen.
Seite 26: Anzeigecodes Für Die Stromversorgung
Anzeige Anzeigecode Verbindungsanzeige und Der NIC ist nicht mit dem Netzwerk verbunden. Aktivitätsanzeige leuchten nicht. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerkpartner bei leuchtet grün. 1000 Mbit/s verbunden. Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerkpartner bei leuchtet gelb. 10/100 Mbit/s verbunden.
Seite 27 Abbildung 1-4. Netzteil-Statusanzeige Netzteil-Statusanzeige Wissenswertes zum System...
Seite 28: Meldungen Der Lcd-Statusanzeige
Meldungen der LCD-Statusanzeige Die LCD-Meldungen bestehen aus kurzen Textnachrichten, die sich auf Ereignisse beziehen, die im Systemereignisprotokoll (SEL) aufgezeichnet sind. Informationen über das SEL und über die Konfiguration der Systemverwaltungseinstellungen finden Sie in der Dokumentation der Systemverwaltungssoftware. ANMERKUNG: Wenn das System nicht startet, drücken Sie die Systemidentifikati- onstaste mindestens 5 Sekunden lang, bis ein Fehlercode auf dem LCD-Display erscheint.
Seite 29 Tabelle 1-1. Meldungen der LCD-Statusanzeige Code Text Ursachen Korrekturmaßnahmen Überprüfen Sie das Trennen Sie das System E1000 Failsafe Systemereignisprotokoll auf für 10 Sekunden von voltage kritische Fehlerereignisse. der Stromversorgung, error. und starten Sie das Contact System neu. support. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 30 Code Text Ursachen Korrekturmaßnahmen RAID-Akku ist nicht Setzen Sie den RAID- E1211 RAID vorhanden, fehlerhaft, oder Akkustecker neu ein. Controller lässt sich aufgrund von Siehe „Installieren des battery Temperaturproblemen RAID-Akkus“ auf failure. nicht aufladen. Seite 151 und Check „Fehlerbehebung bei der battery.
Seite 31 Code Text Ursachen Korrekturmaßnahmen Einer der Regler für den Setzen Sie die Speicher- E122D Memory Speicher ist ausgefallen. module neu ein. Siehe Regulator # „Fehlerbehebung beim Failed. Systemspeicher“ auf Reseat DIMMs. Seite 195. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 32 Code Text Ursachen Korrekturmaßnahmen Drehzahl des angegebenen Siehe „Fehlerbehebung E1310 Fan ## RPM Lüfters befindet sich bei der Systemkühlung“ exceeding außerhalb des normalen auf Seite 193. range. Betriebsbereichs. Check fan. Die Lüfter des Systems sind Überprüfen Sie das E1313 Fan nicht mehr redundant.
Seite 33 Code Text Ursachen Korrekturmaßnahmen Der angegebene Prozessor Stellen Sie sicher, dass der E1418 CPU # not ist nicht vorhanden oder angegebene Prozessor detected. fehlerhaft, und die korrekt installiert ist Check CPU is Systemkonfiguration wird und dass es sich um seated nicht unterstützt.
Seite 34 Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Trennen Sie das System E1420 CPU Bus Prozessor-Busparitätsfehler für 10 Sekunden von parity error. gemeldet. der Stromversorgung, Power cycle und starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 35 Code Text Ursachen Korrekturmaßnahmen Ein Netzteillüfter-Ausfall, Siehe „Fehlerbehebung E1618 Predictive ein Übertemperaturzustand bei Netzteilen“ auf failure on oder ein Netzteil-Kommuni- Seite 192. Power Supply kationsfehler hat eine # (### W). Netzteil-Ausfallvoraussage Check PSU. ausgelöst. Das angegebene Netzteil Überprüfen Sie die E161C Power Supply ist an das System Netzstromquelle für das...
Seite 36 Code Text Ursachen Korrekturmaßnahmen Die Systemkonfiguration Schalten Sie das System E1629 Power benötigt auch bei aus, entfernen Sie einige required > Drosselung mehr Strom als Hardwaregeräte oder PSU wattage. die Netzteile liefern können. installieren Sie Netzteile Check PSU and mit höherer Leistung config.
Seite 37 Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Entfernen Sie die PCIe- E1711 PCI parity PCI-Paritätsfehler bei einer Erweiterungskarten und error on Bus Komponente im PCI- setzen Sie sie neu ein. ## Device ## Konfigurationsraum bei Bus Wenn das Problem Function ## ##, Gerät ## und weiterhin besteht, lesen...
Seite 38 Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat einen Überprüfen Sie das SEL E1714 Unknown Systemfehler erkannt, kann auf weitere Informationen error. Review aber nicht die Ursache und löschen Sie dann das & clear SEL. feststellen. SEL. Trennen Sie das System für 10 Sekunden von der Stromversorgung, und starten Sie das System neu.
Seite 39 Code Text Ursachen Korrekturmaßnahmen Das System-BIOS hat Überprüfen Sie das SEL E1717 CPU # festgestellt, dass am auf weitere Informatio- internal angegebenen Prozessor ein nen, und löschen Sie dann error. Review interner Fehler aufgetreten das SEL. Trennen Sie das & clear SEL. ist.
Seite 40 Code Text Ursachen Korrekturmaßnahmen Bei der angegebenen Siehe „Fehlerbehebung E1810 Hard drive ## Festplatte ist ein Fehler bei einem fault. Review aufgetreten. Festplattenlaufwerk“ auf & clear SEL. Seite 201. Die angegebene Festplatte Dient nur zur E1812 Hard drive ## wurde aus dem System Information.
Seite 41 Code Text Ursachen Korrekturmaßnahmen Die interne zweifache SD- Ändern Sie die E1814 Internal SD Modulkarte ist Einstellung des Module Card # schreibgeschützt und kann Schreibschutzschalters an write- nicht verwendet werden. der SD-Karte. protected. Check SD card Das startfähige Medium im Setzen Sie die interne E1815 Internal Dual internen zweifachen SD-...
Seite 42 Code Text Ursachen Korrekturmaßnahmen USB-Kabel zum Bedienfeld Befestigen Sie das Kabel. E1A1D Control panel fehlt oder ist defekt. Falls das Problem USB cable not weiterhin besteht, detected. tauschen Sie das Check cable. Kabel aus. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 43 Code Text Ursachen Korrekturmaßnahmen CMOS-Fehler. CMOS-RAM Trennen Sie das System E2014 CMOS RAM funktioniert nicht korrekt. für 10 Sekunden von der failure. Stromversorgung, Power cycle und starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 44 Code Text Ursachen Korrekturmaßnahmen Fehler beim Trennen Sie das System E2018 Programmable programmierbaren für 10 Sekunden von der Timer error. Intervallzeitgeber. Stromversorgung, Power cycle und starten Sie das System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 45 Code Text Ursachen Korrekturmaßnahmen SMI-Initialisierungsfehler Trennen Sie das System E201C SMI initial- (System Management für 10 Sekunden von der ization Interrupt). Stromversorgung, failure. und starten Sie das Power cycle System neu. Wenn das Problem weiterhin besteht, lesen Sie „Wie Sie Hilfe bekommen“...
Seite 46 Code Text Ursachen Korrekturmaßnahmen Falsche Speicher- Auf dem Bildschirm E2021 Incorrect konfiguration. werden spezifische memory Fehlermeldungen configur- angezeigt. Siehe ation. Review „Fehlerbehebung beim User Guide. Systemspeicher“ auf Seite 195. Allgemeiner Fehler nach Auf dem Bildschirm E2022 General Grafik. werden spezifische failure Fehlermeldungen during POST.
Seite 47 Code Text Ursachen Korrekturmaßnahmen Am Speichermodul im Setzen Sie das E2110 Multibit Sockel ## ist ein Multi-Bit- Speichermodul neu im Error on DIMM Fehler (MBE) aufgetreten. Sockel ein. ##. Reseat DIMM. Wenn das Problem weiterhin besteht, lesen Sie „Fehlerbehebung beim Systemspeicher“ auf Seite 195.
Seite 48 Wenn das Problem Gefahr des Abschaltens weiterhin besteht, lesen besteht. Sie „Wie Sie Hilfe bekommen“ auf Seite 221. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossar auf der Dell Support-Website unter support.dell.com/manuals. Wissenswertes zum System...
Seite 49: Systemmeldungen
Systemmeldungen Systemmeldungen werden auf dem Bildschirm angezeigt, um Sie auf mögliche Systemprobleme aufmerksam zu machen. ANMERKUNG: Wenn eine Systemmeldung ausgegeben wird, die nicht in der Tabelle aufgeführt ist, können Sie die Erklärung der Meldung und die empfohlene Maßnahme in der Dokumentation zur Anwendung, welche bei der Anzeige der Meldung ausgeführt wird, oder in der Dokumentation zum Betriebssystem, nachschlagen.
Seite 50 Meldung Ursachen Korrekturmaßnahmen Die Speicherkonfiguration Stellen Sie sicher, dass die Alert! Node unterstützt kein Knoten- Speichermodule in einer Interleaving Interleaving, oder die Konfiguration installiert disabled! Memory Konfiguration wurde werden, die Knoten- configuration geändert (zum Beispiel ein Interleaving unterstützt. does not defektes Speichermodul), Überprüfen Sie weitere support Node...
Seite 51 Meldung Ursachen Korrekturmaßnahmen Memory Mirroring wurde im Überprüfen Sie die Alert! Redundant System-Setup-Programm Speichermodule auf Defekte. memory disabled! aktiviert, aber die derzeitige Siehe „Fehlerbehebung beim Memory Konfiguration unterstützt Systemspeicher“ auf configuration keinen redundanten Seite 195. Setzen Sie does not support Speicher.
Seite 52 Meldung Ursachen Korrekturmaßnahmen NVRAM_CLR-Jumper ist in Setzen Sie den Caution! der Einstellung zum Löschen NVRAM_CLR-Jumper auf NVRAM_CLR jumper installiert. CMOS wurde die Standardposition is installed on gelöscht. (Kontaktstifte 3 und 5). Die system board Position des Jumpers ist in Abbildung 6-1 dargestellt. Starten Sie das System neu und legen Sie die BIOS- Einstellungen erneut fest.
Seite 53 Meldung Ursachen Korrekturmaßnahmen Das System konnte nicht Stellen Sie sicher, dass Current boot mode gestartet werden, da UEFI der Boot Mode korrekt is set to UEFI. Boot Mode im BIOS eingestellt ist und das Please ensure aktiviert ist und das entsprechende startfähige compatible Startbetriebssystem UEFI...
Seite 54 Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem konnte Diese Meldung wird General failure den Befehl nicht ausführen. normalerweise von genaueren Angaben begleitet. Notieren Sie sich die Informationen und führen Sie die entsprechenden Maßnahmen durch, um das Problem zu beheben. Eine unzulässige Führen Sie das System- Invalid Systemkonfiguration hat zu Setup-Programm aus...
Seite 55 Meldung Ursachen Korrekturmaßnahmen Die USB-Ports sind im Schalten Sie das System aus Local keyboard System-BIOS deaktiviert. und starten Sie es mit dem may not work Netzschalter neu und because all user aktivieren Sie dann im accessible USB System-Setup-Programm die ports are USB-Ports.
Seite 56 Meldung Ursachen Korrekturmaßnahmen Das Speichermodul ist nicht Ersetzen Sie das/die DIMMs <x> korrekt eingesetzt. Speichermodule oder setzen disabled - Sie sie neu ein. Siehe MemBIST error Der Speichermodulsockel „Entfernen von oder der Prozessorsockel ist DIMMs <x> Speichermodulen“ auf möglicherweise mit Staub disabled - Seite 125 und „Installieren verschmutzt.
Seite 57 Meldung Ursachen Korrekturmaßnahmen Nicht unterstützte Siehe „Richtlinien zur DIMMs <x> Speichermodule im ersten Installation von disabled - Lockstep-Paar. Speichermodulen“ auf Invalid DIMM Seite 119. Setzen Sie die Speichermodule wieder ein. Siehe „Entfernen von Speichermodulen“ auf Seite 125 und „Installieren von Speichermodulen“ auf Seite 123.
Seite 58 Meldung Ursachen Korrekturmaßnahmen Die Speichermodule sind Ersetzen Sie das/die MemBIST timeout: nicht korrekt eingesetzt. Speichermodule oder setzen DIMM <x> Lockstep Sie sie neu ein. Siehe Pair DIMM <x&y> Der Speichermodulsockel ist „Entfernen von disabled. Please möglicherweise Staub Speichermodulen“ auf replace the ausgesetzt.
Seite 59 Meldung Ursachen Korrekturmaßnahmen Speichermodule mit Stellen Sie sicher, dass die DIMM population verschiedenen Rängen Speichermodule in einer violation: DIMM wurden gemischt in einer gültigen Konfiguration <x> Lockstep Pair unzulässigen Konfiguration installiert sind. Siehe DIMM <x&y> eingesetzt. „Richtlinien zur Installation disabled. Please von Speichermodulen“...
Seite 60 Meldung Ursachen Korrekturmaßnahmen Fehlerhafte oder nicht Siehe „Fehlerbehebung beim Memory double ordnungsgemäß installierte Systemspeicher“ auf word logic Speichermodule. Seite 195. failure at address, read value expecting value Unzulässige Stellen Sie sicher, dass die Memory Speicherkonfiguration Speichermodule in einer Initialization erkannt. Das System gültigen Konfiguration Warning: Memory funktioniert, aber mit...
Seite 61 Meldung Ursachen Korrekturmaßnahmen Fehlerhaft oder nicht Verwenden Sie einen No boot device vorhanden: Subsystem für startfähigen USB-Stick, available optisches Laufwerk, eine startfähige CD oder Festplatte oder ein startfähiges Festplattensubsystem; oder Festplattenlaufwerk. es ist nicht-startfähiger USB- Wenn das Problem Stick installiert. weiterhin besteht, siehe „Fehlerbehebung bei einem internen USB-Stick“...
Seite 62 Meldung Ursachen Korrekturmaßnahmen Defekte Systemplatine. Siehe „Wie Sie Hilfe No timer tick bekommen“ auf Seite 221. interrupt Prüfsummenfehler bei PCIe- Setzen Sie die PCI BIOS failed Geräte-BIOS (Options- Erweiterungskarte(n) neu to install ROM) während des ein. Stellen Sie sicher, dass Shadowing erkannt.
Seite 63 Meldung Ursachen Korrekturmaßnahmen Das Betriebssystem kann Ersetzen Sie das optische Read fault vom Festplattenlaufwerk, Medium, das USB-Medium Requested sector dem optischen Laufwerk oder das USB-Gerät. Stellen not found oder dem USB-Gerät nicht Sie sicher, dass die SAS- lesen, das System konnte Rückwandplatinen-, USB- einen bestimmten Sektor auf oder SATA-Kabel korrekt...
Seite 64 Meldung Ursachen Korrekturmaßnahmen Das Festplattenlaufwerk, Ersetzen Sie das USB- Sector not found USB-Gerät oder USB- Medium oder das Gerät. Seek error Medium ist defekt. Stellen Sie sicher, dass die Seek operation USB- oder SAS- failed Rückwandplatinenkabel korrekt angeschlossen sind. Entsprechende Informationen zu den im System installierten Laufwerken finden Sie unter...
Seite 65 Meldung Ursachen Korrekturmaßnahmen Die Einstellungen für Time Überprüfen Sie die Uhrzeit- Time-of-day not oder Date sind falsch; und Datumseinstellungen. set - please run fehlerhafte Systembatterie. Siehe „Verwenden des SETUP program System-Setup-Programms und des UEFI-Boot- Managers“ auf Seite 71. Besteht das Problem weiterhin, ersetzen Sie die Systembatterie.
Seite 66 Benutzerdokumentation zum Lifecycle-Controller. Der Flash-Speicher der Stellen Sie den Flash- iDRAC6-Enterprise-Karte ist Speicher mit der neuesten möglicherweise beschädigt. Version von support.dell.com wieder her. Wie Sie einen Austausch des Flash- Speichers durchführen, erfahren Sie im Benutzerhandbuch zum iDRAC6. Nicht ordnungsgemäß...
Seite 67 Meldung Ursachen Korrekturmaßnahmen Ein schwerwiegender Überprüfen Sie das SEL auf Warning: A fatal Systemfehler ist aufgetreten Informationen, die während error has caused und führte zum des Fehlers protokolliert system reset! Systemneustart. wurden. Lesen Sie den Please check the entsprechenden Abschnitt system event log! zur Fehlerbehebung in „Fehlerbehebung am...
Seite 68 Meldung Ursachen Korrekturmaßnahmen Unzulässige Speicherkon- Stellen Sie sicher, dass die The memory figuration erkannt. Das Speichermodule in einer configuration is System läuft, jedoch mit gültigen Konfiguration not optimal. The eingeschränkter Funk- installiert sind. Siehe recommended tionalität. „Richtlinien zur Installation memory von Speichermodulen“...
Seite 69: Warnmeldungen
Y1> degraded to half-width. ANMERKUNG: Eine Beschreibung der in dieser Tabelle verwendeten Abkürzungen und Akronyme finden Sie im Glossary auf der Dell Support-Website unter support.dell.com/manuals. Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt. Vor dem Formatieren einer Diskette werden Sie beispielsweise gewarnt, dass alle Daten auf der Diskette verloren gehen.
Seite 70: Diagnosemeldungen
Die Systemverwaltungssoftware erzeugt Alarmmeldungen für das System. Alarmmeldungen bestehen aus Informations-, Status-, Warn- und Fehlermeldungen zu Laufwerks-, Temperatur-, Lüfter- und Stromversorgungsbedingungen. Weitere Informationen finden Sie in der Dokumentation zur Systemverwaltungssoftware auf der Dell Support- Website unter support.dell.com/manuals. Weitere nützliche Informationen WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit dem Computer geliefert wurden.
Seite 71: Verwenden Des System-Setup-Programms Und Des Uefi-Boot-Managers
Verwenden des System-Setup- Programms und des UEFI-Boot- Managers Das System-Setup-Programm ist das BIOS-Programm, mit dem Sie die Systemhardware verwalten und Optionen auf BIOS-Ebene festlegen können. Mit dem System-Setup-Programms können Sie folgende Vorgänge durchführen: • Ändern von NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware •...
Seite 72: Aufrufen Des System-Setup-Programms
Der Startmodus wird im Feld Boot Mode des „Bildschirm Boot Settings (Starteinstellungen)“ auf Seite 79 im System-Setup-Programm ausgewählt. Installieren Sie nach dem Festlegen des Startmodus das Betriebssystem in diesem Modus. Starten Sie danach das System im gleichen Startmodus (BIOS oder UEFI), um auf das installierte Betriebssystem zuzugreifen. Wenn Sie versuchen, das Betriebssystem in einem anderen Startmodus zu starten, führt zum sofortigen Anhalten des Systems beim Start.
Seite 73: Verwenden Der Steuertasten Des System-Setup-Programms
Verwenden der Steuertasten des System-Setup-Programms Tasten Maßnahme Pfeil-nach-oben-Taste oder Zurück zum vorherigen Feld. <Umschalt><Tab> Pfeil-nach-unten-Taste oder Weiter zum nächsten Feld. <Tab> – Leertaste, <+>, < >, Zeigt die möglichen Einstellungen eines Feldes Pfeil-nach-links- und Pfeil- nacheinander an. In vielen Feldern kann der nach-rechts-Taste gewünschte Wert auch direkt eingegeben werden.
Seite 74: Optionen Des System-Setup-Programms
Optionen des System-Setup-Programms Hauptbildschirm ANMERKUNG: Welche Optionen angezeigt werden, hängt von der Konfiguration des Systems ab. ANMERKUNG: Die Standardeinstellungen des System-Setup-Programms sind in den folgenden Abschnitten gegebenenfalls bei den jeweiligen Optionen angegeben. Option Beschreibung System Time Uhrzeiteinstellung der internen Systemuhr. System Date Datumseinstellung des internen Kalenders.
Seite 75 Option Beschreibung Processor Settings Zeigt Informationen zu den Prozessoren an (Geschwindigkeit, Cache-Größe usw.). Siehe „Bildschirm Processor Settings (Prozessoreinstellungen)“ auf Seite 77. SATA Settings Zeigt einen Bildschirm an, über den der integrierte SATA-Controller und die zugehörigen Ports aktiviert oder deaktiviert werden. Siehe „Bildschirm SATA Settings (SATA-Einstellungen)“...
Seite 76 Option Beschreibung Power Management Ermöglicht das Festlegen von vorkonfigurierten oder individuell angepassten Energieverbrauchseinstel- lungen für Prozessor(en), Lüfter und Speichermodule. Siehe „Bildschirm Power Management (Energiever- waltung)“ auf Seite 84. System Security Zeigt den Bildschirm zur Konfiguration der System- und Setup-Kennwortfunktionen an. Weitere Informationen finden Sie unter „Bildschirm System Security (Systemsicherheit)“...
Seite 77: Bildschirm Memory Settings (Speichereinstellungen)
Bildschirm Memory Settings (Speichereinstellungen) Option Beschreibung System Memory Size Zeigt die Größe des Systemspeichers an. System Memory Type Zeigt den Typ des Systemspeichers an. System Memory Speed Zeigt die Systemspeichertaktrate an. Video Memory Zeigt die Größe des Grafikspeichers an. System Memory Testing Legt fest, ob Systemspeichertests beim Start ausgeführt (Standardeinstellung werden.
Seite 78 Option Beschreibung Logical Processor Ein SMT-fähiger Prozessor (Simultaneous Multi- (Standardeinstellung Threading Technology) unterstützt bis zu zwei logische Enabled) Prozessoren. Wenn dieses Feld auf Enabled gesetzt ist, meldet das BIOS beide logischen Prozessoren. Bei der Einstellung Disabled wird vom BIOS nur ein logischer Prozessor erkannt.
Seite 79: Bildschirm Sata Settings (Sata-Einstellungen)
Option Beschreibung Processor X Family- Zeigt die Serien- und Modellnummer der vorhandenen Model-Stepping Prozessoren an. Ein Untermenü enthält die Kerngeschwindigkeit, die Größe des Cache-Speichers und die Anzahl der Prozessorkerne. Bildschirm SATA Settings (SATA-Einstellungen) Option Beschreibung Embedded SATA ATA Mode aktiviert den integrierten SATA-Controller. (Standardeinstellung Off) Off deaktiviert den Controller.
Seite 80: Bildschirm Integrated Devices (Integrierte Geräte)
Option Beschreibung Hard-Disk Drive Legt die Reihenfolge der Festplattenlaufwerke fest, von Sequence denen das BIOS während des Systemstarts zu starten versucht. USB Flash Drive Legt den Emulationstyp für das USB-Flash-Laufwerk Emulation Type fest. Wenn Boot Mode auf UEFI gesetzt ist, ist dieses Feld deaktiviert.
Seite 81: Bildschirm Pci Irq Assignments (Pci-Irq-Zuweisungen)
Option Beschreibung MAC-Adresse Zeigt die MAC-Adresse für den integrierten 10/100/1000-NIC an. Capability Detected Zeigt die NIC-Funktionen des LOM-NIC- (Standardeinstellung Hardwareschlüssels an. Disabled) ANMERKUNG: Für bestimmte LOM-Funktionen muss eventuell ein zusätzlicher Treiber installiert werden. OS Watchdog Timer Zur Unterstützung bei der Wiederherstellung des (Standardeinstellung Betriebssystems, wenn das System nicht mehr reagiert.
Seite 82: Bildschirm Serial Communication
Bildschirm Serial Communication Option Beschreibung Serial Communication Legt fest, ob serielle Datengeräte (Serial Device 1 (Standardeinstellung On und Serial Device 2) im BIOS aktiviert sind. BIOS- without Console Konsolenumleitung kann auch aktiviert werden, und Redirection) die verwendete Portadresse lässt sich festlegen. Die Optionen sind On without Console Redirection, On with Console Redirection via COM1, On with Console Redirection via COM2 und Off.
Seite 83: Bildschirm Embedded Server Management (Integrierte Serververwaltung)
Bildschirm Embedded Server Management (Integrierte Serververwaltung) Option Beschreibung Front-Panel LCD Die Optionen sind User Defined String, Model Number Options oder None. Wenn der LCD-Home-Bildschirm nicht auf eine dieser Einstellungsmöglichkeiten, sondern auf eine andere Option gesetzt ist, wird diese im BIOS als „Advanced“ (Erweitert) angezeigt.
Seite 84: Bildschirm Power Management (Energieverwaltung)
Bildschirm Power Management (Energieverwaltung) Option Beschreibung Power Management Optionen sind OS Control, Active Power Controller, Custom oder Maximum Performance. Bei allen Einstellungen mit Ausnahme von Custom sind die Energieverwaltungsoptionen im BIOS vorkonfiguriert: • Bei der Einstellung OS Control wird die CPU-Leistung auf OS DBPM gesetzt, die Lüfterleistung auf Minimum Power und die Speicherleistung auf Maximum Performance.
Seite 85: Bildschirm System Security (Systemsicherheit)
Bildschirm System Security (Systemsicherheit) Option Beschreibung System Password Zeigt den aktuellen Status der Kennwortsicherheits- funktion an und ermöglicht die Zuweisung und Über- prüfung eines neuen Systemkennworts. ANMERKUNG: Weitere Informationen finden Sie unter „Verwenden des Systemkennworts“ auf Seite 90. Setup Password Schränkt den Zugriff auf das System-Setup-Programm durch ein Setup-Kennwort ein.
Seite 86 Option Beschreibung VORSICHTSHINWEIS: TPM Clear Löschen des TPM führt (Standardeinstellung No) zum Verlust aller Schlüssel im TPM. Diese Option verhindert, dass das Betriebssystem gestartet werden kann und führt zu Datenverlusten, falls sich die Schlüssel nicht wiederherstellen lassen. Erstellen Sie unbedingt eine Sicherungskopie der TPM-Schlüssel, bevor Sie diese Option aktivieren.
Seite 87: Bildschirm Exit (Beenden)
Option Beschreibung AC Power Recovery Bestimmt, wann das System nach Wiederherstellung der Delay Stromversorgung neu startet. Die verfügbaren Optionen sind: Immediate (Sofort), Random (Zufallswert zwischen 30 und 240 Sekunden) oder ein benutzerdefinierter Wert zwischen 30 und 240 Sekunden. User Defined Delay Hiermit kann der Benutzer den aktuellen Wert für AC Recovery Delay anzeigen.
Seite 88: Verwenden Der Navigationstasten Des Uefi-Boot-Managers
2 Drücken Sie die Taste <F11>, wenn folgende Meldung angezeigt wird: <F11> = UEFI Boot Manager ANMERKUNG: Das System reagiert erst, wenn die USB-Tastatur aktiv ist. Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie <F11> gedrückt haben, lassen Sie das System den Start ausführen. Starten Sie dann das System neu und versuchen Sie es erneut.
Seite 89: Bildschirm Uefi Boot Settings
Option Beschreibung UEFI Boot Settings Zum Hinzufügen, Löschen, Aktivieren oder Deaktivieren von Startoptionen, Ändern der Startreihenfolge oder einmaligem Ausführen einer Startoption. System Utilities Für den Zugriff auf das System-Setup-Programm, Systemdienste (Unified Server Configurator, USC), Diagnose und Startoptionen auf BIOS-Ebene. Bildschirm UEFI Boot Settings Option Beschreibung Add Boot Option...
Seite 90: System- Und Setup-Kennwortfunktionen
System- und Setup-Kennwortfunktionen ANMERKUNG: Falls das Kennwort verlorengegangen ist, lesen Sie „Deaktivieren eines verlorenen Kennworts“ auf Seite 219. Im Lieferzustand ist die Systemkennwortfunktion nicht aktiviert. Das System sollte nur mit Kennwortschutz betrieben werden. VORSICHTSHINWEIS: Kennwörter bieten einen gewissen Schutz für die auf dem System gespeicherten Daten.
Seite 91 3 Geben Sie das neue Systemkennwort ein. Das Kennwort darf bis zu 32 Zeichen lang sein. Beim Eingeben der Zeichen werden Platzhalter im Feld angezeigt. Bei der Kennwortzuweisung wird nicht zwischen Groß- und Kleinschreibung unterschieden. Bestimmte Tastenkombinationen sind ungültig; wenn Sie sie eingeben, gibt das System einen Signalton aus. Drücken Sie zum Löschen von Zeichen die Rücktaste oder die Nach- links-Taste.
Seite 92 So deaktivieren Sie den Kennwortschutz: 1 Schalten Sie das System ein oder führen Sie mit <Strg><Alt><Entf> einen Neustart durch. 2 Geben Sie das Kennwort ein und drücken Sie <Strg><Eingabetaste>. Wenn Password Status auf Locked gesetzt ist, geben Sie beim Neustart nach Aufforderung das Kennwort ein und drücken Sie die <Eingabetaste>.
Seite 93: Verwenden Des Setup-Kennworts
Verwenden des Setup-Kennworts Zuweisen eines Setup-Kennworts Ein Setup-Passwort kann nur zugewiesen werden, wenn die Option Setup Password auf Not Enabled gesetzt ist. Um ein Setup-Kennwort zuzuweisen, markieren Sie die Option Setup Password und drücken Sie die Taste <+> oder <–>. Das System fordert Sie dazu auf, ein Kennwort einzugeben und zu bestätigen.
Seite 94 Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password auf Enabled gesetzt ist, muss zuerst das korrekte Kennwort eingegeben werden, bevor die meisten Optionen des System-Setups bearbeitet werden können. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, können die Einstellungen in den Bildschirmen des System-Setups zwar angezeigt aber nicht geändert werden.
Seite 95: Integrierte Systemverwaltung
Nähere Informationen über das Einrichten des Lifecycle-Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie im Benutzerhandbuch zum Lifecycle-Controller auf der Dell Support-Website unter support.dell.com/manuals. iDRAC6-Konfigurationsprogramm Das iDRAC6-Konfigurationsdienstprogramm ist eine Vorstart-Konfiguration- sumgebung, die es ermöglicht, Parameter für den iDRAC6 und den verwalteten Server anzuzeigen und einzustellen.
Seite 96: Aufrufen Des Idrac6-Konfigurationsprogramms
• SEL-Meldungen (Systemereignisprotokoll) anzeigen oder Meldungen aus dem Protokoll löschen • iDRAC6-Einstellungen auf Standardwerte zurücksetzen Weitere Informationen zur Nutzung des iDRAC6 finden Sie auch in der Dokumentation zum iDRAC6 und zu den Systemverwaltungsanwendungen. Aufrufen des iDRAC6-Konfigurationsprogramms 1 Schalten Sie das System ein oder starten Sie es neu. 2 Drücken Sie <Strg><E>...
Seite 97: Installieren Von Systemkomponenten
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 98 Abbildung 3-1. Das Innere des Systems Kühlgehäuse Netzteilschächte (2) Erweiterungskarten-Riser 2 Erweiterungskarten-Riser 1 Kühlkörper (4) Speichermodule (32) Festplattenlaufwerke (6) Bedienfeld Optisches Laufwerk (optional) Lüfter (6) Lüfterbaugruppe Internes zweifaches SD-Modul Installieren von Systemkomponenten...
Seite 99: Frontverkleidung (Optional)
Frontverkleidung (optional) Entfernen der Frontverkleidung 1 Entriegeln Sie das Systemschloss am linken Rand der Frontverkleidung. 2 Heben Sie die Sperrklinke neben dem Schloss an. 3 Schwenken Sie die linke Seite der Frontverkleidung von der Vorderseite des Systems weg. 4 Lösen Sie die rechte Seite der Frontverkleidung aus dem Haken und nehmen Sie die Frontverkleidung vom System ab.
Seite 100: Öffnen Und Schließen Des Systems
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 101: Schließen Des Systems
Abbildung 3-3. System öffnen und schließen Freigabehebel Verriegelung Abdeckung Schließen des Systems 1 Positionieren Sie die Abdeckung auf dem Gehäuse und versetzen Sie es leicht zur Systemrückseite, damit die Aussparungen auf den Seiten der Abdeckung in die entsprechenden Haken auf den Gehäuseseiten greifen. Siehe Abbildung 3-3.
Seite 102: Festplattenlaufwerke
Festplattenlaufwerke Alle Laufwerke sind über die SAS/SATA-Rückwandplatine in der vorderen Gehäusebaugruppe mit der Systemplatine verbunden. Die Festplatten befinden sich in hot-swap-fähigen Laufwerkträgern, die in die Festplattenschächte passen. VORSICHTSHINWEIS: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder zu installieren, vergewissern Sie sich in der Dokumentation zur SAS-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen hot-swap-fähiger Laufwerke konfiguriert ist.
Seite 103: Installieren Eines Festplattenplatzhalters
Abbildung 3-4. Festplattenplatzhalter entfernen oder installieren Festplattenplatzhalter Entriegelungstaste Installieren eines Festplattenplatzhalters 1 Entfernen Sie gegebenenfalls die Frontverkleidung. Siehe „Entfernen der Frontverkleidung“ auf Seite 99. 2 Schieben Sie den Laufwerkplatzhalter in den Laufwerkschacht, bis die blaue Freigabetaste einrastet. 3 Bringen Sie gegebenenfalls die Frontverkleidung an. Siehe „Installieren der Frontverkleidung“...
Seite 104: Entfernen Eines Laufwerkträgers
Entfernen eines Laufwerkträgers VORSICHTSHINWEIS: Stellen Sie sicher, dass das Betriebssystem Hot-Swap- Laufwerkinstallation unterstützt. Informationen hierzu finden Sie in der Dokumentation zum Betriebssystem. 1 Entfernen Sie gegebenenfalls die Frontverkleidung. Siehe „Entfernen der Frontverkleidung“ auf Seite 99. 2 Bereiten Sie das Laufwerk mit der Verwaltungssoftware zum Entfernen vor.
Seite 105: Installieren Eines Laufwerkträgers
Abbildung 3-5. Festplattenträger entfernen und installieren Entriegelungstaste Festplattenträger Bügel des Festplattenträgers Installieren eines Laufwerkträgers VORSICHTSHINWEIS: Verwenden Sie nur Festplatten, die geprüft und für den Einsatz mit der SAS/SATA-Rückwandplatine zugelassen sind. VORSICHTSHINWEIS: Stellen Sie beim Installieren von Festplatten sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Festplattenträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.
Seite 106: Entfernen Einer Festplatte Aus Einem Laufwerkträger
3 Drücken Sie auf die Taste auf der Vorderseite des Laufwerkträgers und öffnen Sie den Bügel. 4 Schieben Sie den Laufwerkträger in den Schacht, bis der Träger die Rückwandplatine berührt. 5 Schließen Sie den Bügel des Laufwerkträgers, um das Laufwerk zu verriegeln.
Seite 107: Installieren Einer Festplatte Im Laufwerkträger
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 108 4 Trennen Sie das Stromversorgungs- und Datenkabel von der Rückseite des Laufwerks. Merken Sie sich die Führung des Stromversorgungs- und des Datenkabels seitlich im System, wenn Sie diese von der Systemplatine und vom Laufwerk trennen. Sie müssen diese Kabel beim späteren Wiedereinsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden.
Seite 109 Abbildung 3-7. Optisches Laufwerk entfernen und installieren Stromversorgungs-/Datenkabel Sperrklinke Optisches Laufwerk Installieren von Systemkomponenten...
Seite 110: Installation Eines Optischen Laufwerks
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 111: Netzteile
Netzteile Das System unterstützt zwei 1100-W-Netzteilmodule. Wenn zwei Netzteile installiert sind, sorgt das zweite Netzteil für die hot- swap-fähige Redundanz der Stromversorgung. In der redundanten Betriebsart wird die Stromlast auf beide Netzteile verteilt, um die Effizienz zu maximieren. Wenn ein Netzteil bei eingeschaltetem System entfernt wird, übernimmt das verbleibende Netzteil die gesamte Stromlast.
Seite 112 Abbildung 3-8. Netzteil entfernen und installieren Netzteil Netzteilgriff Klettstreifen Sperrklinke Installieren von Systemkomponenten...
Seite 113: Installieren Eines Netzteils
Installieren eines Netzteils 1 Stellen Sie sicher, dass die Netzteile vom gleichen Typ sind und die gleiche maximale Ausgangsleistung haben. ANMERKUNG: Die maximale Leistungsabgabe (in Watt) ist auf dem Netzteiletikett angegeben. 2 Entfernen Sie gegebenenfalls den Netzteilplatzhalter. Siehe „Entfernen des Netzteilplatzhalters“ auf Seite 113. 3 Schieben Sie das neue Netzteil in das Gehäuse, bis das Netzteil vollständig eingesetzt ist und die Sperklinke einrastet.
Seite 114: Kühlgehäuse
Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies in der Produktdokumentation ausdrücklich vorgesehen ist oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 115: Installieren Des Kühlgehäuses
Abbildung 3-9. Kühlgehäuse entfernen und installieren Kühlgehäuse Vorsprünge am Kühlgehäuse (4) Installieren des Kühlgehäuses ANMERKUNG: Um das Kühlgehäuse korrekt im Systemgehäuse einzusetzen, müssen Sie darauf achten, dass die Kabel entlang der Systemgehäusewand verlegt sind. Siehe Abbildung 3-10. 1 Verlegen Sie die Stromversorgungs- und Datenkabel entlang der Systemgehäusewand.
Seite 116: Vordere Gehäusebaugruppe
Vordere Gehäusebaugruppe In der vorderen Gehäusebaugruppe befinden sich die Festplatten, die SAS/SATA-Rückwandplatine, das optische Laufwerk, die Bedienfeldbaugruppe und das Anzeigemodul. Die vordere Gehäusebaugruppe ist mit einem Schienensystem an den Gehäusewänden befestigt. Verschieben der vorderen Gehäusebaugruppe So schieben Sie die vordere Gehäusebaugruppe vom Gehäuse weg: 1 Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 117 Abbildung 3-10. Vordere Gehäusebaugruppe Vordere Gehäusebaugruppe Bedienfeldkabel USB-Kabel Stromversorgungskabel der SAS- Rückwandplatine Kabelklemme RAID-Akkuhalter Sperrklinken (2) SATA-Kabel SAS-Kabel (2) Installieren von Systemkomponenten...
Seite 118: Systemspeicher
So schieben Sie die vordere Gehäusebaugruppe in das Gehäuse zurück: 1 Schieben Sie die Baugruppe nach innen, bis sie in der Einbauposition einrastet. ANMERKUNG: Um eine ordnungsgemäße Systemkühlung zu gewährleisten, achten Sie darauf, dass die Kabel im System den Luftstrom nicht behindern. 2 Führen Sie die SAS- und SATA-Kabel an der Gehäusewand entlang und am RAID-Akkuhalter vorbei.
Seite 119: Richtlinien Zur Installation Von Speichermodulen
In Ein- und Zwei-Prozessorkonfigurationen werden FlexMem-Brücken in den angrenzenden Prozessorsockeln installiert, damit die Prozessoren in den Sockeln 1 und 2 auf den benachbarten Speichersatz zugreifen können. Weitere Informationen finden Sie unter Tabelle 3-5. Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: ANMERKUNG:...
Seite 120 Tabelle 3-2. Speicherkonfigurationen (gleiche DIMM-Größe) ANMERKUNG: Die DIMMs A1-A8 sind Prozessor 1 zugewiesen, die DIMMs B1-B8 sind Prozessor 2 zugewiesen usw. Bei Konfigurationen zwei Prozessoren sind die DIMMs A1-A8 und die DIMMs C1-C8 Prozessor 1 zugewiesen, während die DIMMs B1-B8 und die DIMMs D1-D8 Prozessor 2 zugewiesen sind. Prozessoren CPU1 CPU2...
Seite 121 Prozessoren CPU1 CPU2 CPU3 CPU4 A1,A3, B1,B3, C1,C3, D1,D3, A2,A4 B2,B4 C2,C4 D2,D4 A1,A3, B1,B3, C1,C3, D1,D3, A5,A2, B5,B2, C5,C2, D5,D2, A4,A6 B4,B6 C4,C6 D4,D6 A1,A2, B1,B2, C1,C2, D1,D2, A3,A4, B3,B4, C3,C4, D3,D4, A5,A6, B5,B6, C5,C6, D5,D6, A7,A8 B7,B8 C7,C8 D7,D8 A1,A3, B1,B2,...
Seite 122 Tabelle 3-3. Speicherkonfigurationen (gemischte DIMM-Größen) ANMERKUNG: Die DIMMs A1-A8 sind Prozessor 1 zugewiesen, die DIMMs B1-B8 sind Prozessor 2 zugewiesen usw. Bei Konfigurationen zwei Prozessoren sind die DIMMs A1-A8 und die DIMMs C1-C8 Prozessor 1 zugewiesen, während die DIMMs B1-B8 und die DIMMs D1-D8 Prozessor 2 zugewiesen sind. Speichersockel (DIMM-Größe pro Sockel in GB) Prozessoren CPU1...
Seite 123: Installieren Von Speichermodulen
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 124 Abbildung 3-11. Speichermodul installieren und entfernen Speichermodul Auswurfhebel (2) Passung 8 Richten Sie den Stecker des Speichermoduls an den Abgleichmarkie- rungen des Speichermodulsockels aus und setzen Sie das Speichermodul in den Sockel ein. ANMERKUNG: Die Passung im Speichermodulsockel sorgt dafür, dass die Speichermodule nicht verkehrt herum installiert werden können.
Seite 125: Entfernen Von Speichermodulen
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 126 2 Entfernen Sie gegebenenfalls die Frontverkleidung. Siehe „Entfernen der Frontverkleidung“ auf Seite 99. 3 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. VORSICHTSHINWEIS: Fassen Sie das Speichermodul nur am Rand an, wobei Sie darauf achten, die Komponenten auf dem Modul nicht zu berühren. 4 Entfernen Sie das Kühlgehäuse.
Seite 127: Lüfter
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 128 Abbildung 3-12. Lüfter entfernen und installieren Lüfterbaugruppe Sperrklinke Lüftermodul Installieren von Systemkomponenten...
Seite 129: Installieren Eines Lüfters
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 130: Installieren Der Lüfterbaugruppe
Abbildung 3-13. Lüfterbaugruppe entfernen und installieren Freigabehebel (2) Lüfterbaugruppe Aussparungen (2) Installieren der Lüfterbaugruppe 1 Richten Sie die Lüfterbaugruppe korrekt zum Gehäuse aus. Siehe Abbildung 3-1. 2 Richten Sie die Schlitze auf den Seiten der Lüfterbaugruppe mit den Haltern am Systemgehäuse aus. Siehe Abbildung 3-13. 3 Setzen Sie die Lüfterbaugruppe im System ein und senken Sie die blauen Freigabehebel ab, um die Baugruppe zu sichern.
Seite 131: Interner Usb-Speicherstick
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 132: Interner Nic-Hardwareschlüssel
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 133 3 Lokalisieren Sie den ISCSI KEY-Anschluss auf der Systemplatine. Siehe Abbildung 6-1. 4 Setzen Sie den NIC-Hardwareschlüssel in den Anschluss auf der Platine ein. Siehe Abbildung 3-15. Abbildung 3-15. NIC-Hardwareschlüssel installieren NIC-Hardwareschlüssel ISCSI KEY-Anschluss 5 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 6 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 134: Erweiterungskarten Und Erweiterungskarten-Riser
Erweiterungskarten und Erweiterungskarten-Riser Richtlinien zur Installation von Erweiterungskarten Das System unterstützt bis zu sechs PCIe-Erweiterungskarten der 2. Generation in den Steckplätzen auf der Systemplatine sowie zwei Erweiterungskarten-Riser. Die Position der Erweiterungssteckplätze auf der Systemplatine können Sie Abbildung 6-1 entnehmen und die Position der Erweiterungssteckplätze auf den Erweiterungskarten-Risern können Sie Abbildung 6-4 und Abbildung 6-5 entnehmen.
Seite 135 Tabelle 3-4 enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität sollten als erste installiert werden und dabei die entsprechende Steckplatzpriorität erhalten. Alle anderen Erweiterungskarten sollten nach Kartenpriorität und in der Reihenfolge der Steckplatzpriorität installiert werden.
Seite 136: Installieren Einer Erweiterungskarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 137 Abbildung 3-16. Erweiterungskarte installieren und entfernen Erweiterungskartenverriegelung Erweiterungskarte Erweiterungskartensteckplatz 9 Verbinden Sie die Kabel mit der Erweiterungskarte. 10 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 11 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 138: Entfernen Von Erweiterungskarten
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 139: Entfernen Des Erweiterungskarten-Risers
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 140 Abbildung 3-17. Erweiterungskarten-Riser 1 installieren oder entfernen Blaue Lasche Erweiterungskarten-Riser 1 Anschluss für integrierte Erweiterungssteckplatz 1 Speichercontrollerkarte Erweiterungssteckplatz 2 Riser-Führungsstift Riser-1-Anschluss auf der Riser-Führung Systemplatine Installieren von Systemkomponenten...
Seite 141: Installieren Von Erweiterungskarten-Riser 1
Installieren von Erweiterungskarten-Riser 1 1 Richten Sie den Erweiterungskarten-Riser mit dem Schlitz an der Riser- Führung und dem Riser-Führungsstift auf der Systemplatine aus. Siehe Abbildung 3-17. 2 Senken Sie den Erweiterungskarten-Riser ab, bis der Stecker vollständig im Anschluss eingesetzt ist. 3 Installieren Sie gegebenenfalls die Speichercontrollerkarte.
Seite 142 Abbildung 3-18. Erweiterungskarten-Riser 2 installieren oder entfernen Erweiterungskarten-Riser 2 Erweiterungssteckplatz 5 Schlitz am Gehäuse Anschluss für Riser 2 auf der Systemplatine Riser-Führungsstifte (2) Erweiterungssteckplatz 6 Installieren von Systemkomponenten...
Seite 143: Installieren Von Erweiterungskarten-Riser 2
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 144 Abbildung 3-19. iDRAC6 Enterprise-Karte (optional) installieren oder entfernen iDRAC6 Enterprise-Karte VFlash-Mediensteckplatz VFlash SD-Karte Halterungsstege (2) Haltelaschen (2) Anschluss für iDRAC6 Enterprise-Karte 5 Schließen Sie gegebenenfalls das Ethernet-Kabel vom iDRAC6 Enterprise-Kartenanschluss auf der Systemrückseite an. Siehe Abbildung 1-3. 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 145 Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 146: Integrierte Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 147 Abbildung 3-20. Integrierte Speichercontrollerkarte installieren Erweiterungskarten-Riser (1) SAS-Datenkabelanschlüsse (2) SAS-Datenkabel (2) Integrierte Speichercontrollerkarte Führungen (2) Anschluss für integrierte Speichercontrollerkarte Installieren von Systemkomponenten...
Seite 148: Installieren Der Integrierten Speichercontrollerkarte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 149: Vflash-Medium (Optional)
VFlash-Medium (optional) Die VFlash-Medienkarte ist eine SD-Karte (Secure Digital), die an der optionalen iDRAC6-Enterprise-Karte in der hinteren Ecke des Systems eingesetzt wird. Installieren einer VFlash-Medienkarte 1 Lokalisieren Sie den VFlash-Mediensteckplatz in der hinteren Ecke des Systems. 2 Führen Sie das SD-Kartenende mit den Kontakten in den Steckplatz ein, wobei die Etikettseite nach oben weist.
Seite 150 5 Ziehen Sie die Sperrklinke am Akkuhalter und heben Sie den Akkuhalter aus den Aussparungen am Gehäuse heraus. Siehe Abbildung 3-21. 6 Ziehen Sie die zwei Haltelaschen des RAID-Akkus vorsichtig nach hinten und heben Sie den RAID-Akku aus dem Halter heraus. Siehe Abbildung 3-21.
Seite 151: Installieren Des Raid-Akkus
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 152 5 Heben Sie die Sperrklinke an, die das interne zweifache SD-Modul an der vorderen Gehäusebaugruppe sichert und heben Sie das Modul aus der Baugruppe. Siehe Abbildung 3-22. 6 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein.
Seite 153: Installieren Des Internen Zweifachen Sd-Moduls
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 154: Prozessoren
Prozessoren Das System unterstützt Konfigurationen mit einem, zwei oder vier Prozessoren. Bei Ein- oder Zwei-Prozessor-Konfigurationen werden die Prozessoren in den Sockeln 1 und 2 installiert; die FlexMem-Brücken werden in den Prozessorsockeln 3 und 4 installiert, damit die Prozessoren auf den benachbarten Speichersatz zugreifen können.
Seite 155: Entfernen Eines Prozessors
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 156 7 Lösen Sie den anderen Kühlkörper-Entriegelungshebel. 8 Heben Sie den Kühlkörper vorsichtig vom Prozessor ab und legen Sie ihn mit der Oberseite nach unten ab (Wärmeleitpaste nach oben). Abbildung 3-23. Kühlkörper installieren und entfernen Kühlkörper Freigabehebel (2) Installieren von Systemkomponenten...
Seite 157 VORSICHTSHINWEIS: Der Prozessor steht im Sockel unter starker mechanischer Spannung. Beachten Sie, dass der Freigabehebel plötzlich hochschnellen kann, wenn er nicht festgehalten wird. 9 Halten Sie Ihren Daumen fest auf dem Freigabehebel des Prozessor- sockels und lösen Sie den Hebel aus der verriegelten Position, indem Sie ihn nach unten drücken und unter der Lasche hervorziehen.
Seite 158 Abbildung 3-24. Prozessor entfernen und installieren Prozessor Kerben im Prozessor (2) Sockelpassungen (2) Prozessorabdeckung ZIF-Sockel Freigabehebel des Sockels Kontaktstift-1-Markierungen (2) VORSICHTSHINWEIS: Achten Sie darauf, keine Kontaktstifte am ZIF-Sockel zu verbiegen, wenn Sie den Prozessor entfernen. Durch ein Verbiegen der Kontaktstifte kann die Systemplatine dauerhaft beschädigt werden. Installieren von Systemkomponenten...
Seite 159: Installieren Eines Prozessors
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 160 Abbildung 3-25. Abdeckung vom Prozessorsockel entfernen Sockelabdeckung aus Kunststoff Prozessorsockel 2 Nehmen Sie den Prozessor aus der Verpackung, indem Sie ihn nur an den Kanten halten. Berühren Sie nicht die Unterseite des Prozessors. Gehen Sie vorsichtig mit dem Prozessor um, während Sie ihn mit den Fingern an den seitlichen Rändern halten.
Seite 161 5 Positionieren Sie den Prozessor so über dem Sockel, dass die beiden Kontaktstift-1-Markierungen miteinander ausgerichtet und parallel sind. Siehe Abbildung 3-24. VORSICHTSHINWEIS: Wenden Sie beim Einsetzen des Prozessors keine Kraft an. Wenn der Prozessor korrekt positioniert ist, lässt er sich leicht in den Sockel einsetzen.
Seite 162: Flexmem-Brücke
12 Setzen Sie das Kühlgehäuse ein. Siehe „Installieren des Kühlgehäuses“ auf Seite 115. 13 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 14 Verbinden Sie das System und die Peripheriegeräte wieder mit dem Netzstrom und schalten Sie sie ein. 15 Drücken Sie <F2>, um das System-Setup-Programm aufzurufen und überprüfen Sie, ob die Prozessorinformationen mit der neuen Systemkonfiguration übereinstimmen.
Seite 163: Installieren Einer Flexmem-Brücke
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 164 Abbildung 3-26. FlexMem-Brücke entfernen und installieren FlexMem-Brücke Kerbe in der FlexMem-Brücke Sockelpassung (2) Prozessorabdeckung ZIF-Sockel Freigabehebel des Sockels Installieren von Systemkomponenten...
Seite 165: Entfernen Einer Flexmem-Brücke
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 166: Austauschen Der Systembatterie
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 167 Abbildung 3-27. Systembatterie austauschen Positive Seite des Batteriesockels Systembatterie Negative Seite des Batteriesockels 3 Lokalisieren Sie den Batteriesockel. Siehe Abbildung 6-1. 4 Entfernen Sie gegebenenfalls die Speichercontrollerkarte. Siehe „Entfernen der integrierten Speichercontrollerkarte“ auf Seite 146. VORSICHTSHINWEIS: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest unterstützen, wenn Sie eine Batterie installieren oder entfernen.
Seite 168: Entfernen Der Sas-Rückwandplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 169 3 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. VORSICHTSHINWEIS: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Festplatten aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHTSHINWEIS: Die Nummern der einzelnen Festplatten müssen notiert und vor dem Entfernen auf den Festplatten vermerkt werden, damit sie an den gleichen Positionen wieder eingesetzt werden können.
Seite 170 Abbildung 3-28. SAS-Rückwandplatine entfernen und installieren Stromversorgungskabel SAS-Rückwandplatine SAS-A-Kabel SAS-B-Kabel Anschluss für SAS-B-Kabel Sperrklinken (2) Anschluss für SAS-A-Kabel Installieren von Systemkomponenten...
Seite 171: Installieren Der Sas-Rückwandplatine
Installieren der SAS-Rückwandplatine 1 Richten Sie die Aussparungen an der SAS-Rückwandplatine mit den Laschen an der vorderen Gehäusebaugruppe aus. 2 Schieben Sie die SAS-Rückwandplatine nach unten, bis die blauen Sperrklinken einrasten. 3 Verbinden Sie das SAS-A-Kabel mit dem Anschluss SAS A und das SAS-B-Kabel mit dem Anschluss SAS B auf der Rückwandplatine.
Seite 172: Entfernen Der Stromverteilungsplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 173 Abbildung 3-29. Stromverteilungsplatine Stromverteilungsplatine Sperrklinke Halteschlitz Stromversorgungskabel Anschluss für Stromverteilungsplatine Installieren von Systemkomponenten...
Seite 174: Installieren Der Stromverteilungsplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 175: Bedienfeldbaugruppe
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 176 4 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 5 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. 6 Bringen Sie gegebenenfalls die Frontverkleidung an. Siehe „Installieren der Frontverkleidung“...
Seite 177: Entfernen Der Bedienfeldplatine
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 178: Entfernen Der Systemplatinenbaugruppe
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 179 1 Schalten Sie das System und die angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Netzstrom. 2 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 3 Entfernen Sie das Kühlgehäuse. Siehe „Entfernen des Kühlgehäuses“ auf Seite 114. 4 Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 180 16 Trennen Sie die Kabel von der Systemplatinenbaugruppe, der SAS- Rückwandplatine, der Bedienfeldplatine und dem optischen Laufwerk. 17 Heben Sie die Sperrklinke an der Hochleistungsverbindung leicht an, um die Freigabehebel zu entsperren. Siehe Abbildung 3-31. 18 Drücken Sie die Freigabehebel um einen Winkel von 90 Grad vom Anschluss weg, um die Prozessorplatine von der E/A-Platine zu trennen.
Seite 181 Abbildung 3-31. Systemplatine entfernen und installieren Kühlkörperfreigabehebel Stromverteilungsplatine Freigabestift E/A-Platine Lasche Hochleistungsverbindung Führungsstifte (2) Freigabehebel (2) Prozessorplatine Griff Installieren von Systemkomponenten...
Seite 182: Installieren Der Systemplatinenbaugruppe
Installieren der Systemplatinenbaugruppe 1 Entnehmen Sie die neue Systemplatine der Verpackung. 2 Halten Sie die E/A-Platine an einer Kante und am Freigabestift und senken Sie die Platine in das Gehäuse ab. 3 Positionieren Sie die E/A-Platine auf dem Gehäuseboden, bis sie völlig flach aufliegt.
Seite 183 12 Installieren Sie den RAID-Akkuhalter. Siehe Abbildung 3-21. 13 Ersetzen Sie den RAID-Akku. Siehe „Installieren des RAID-Akkus“ auf Seite 151. 14 Installieren Sie die Kabelklemme. Siehe Abbildung 3-10. 15 Installieren Sie die Lüfterbaugruppe. Siehe „Installieren der Lüfterbaugruppe“ auf Seite 130. 16 Installieren Sie gegebenenfalls den NIC-Hardwareschlüssel auf der Systemplatine.
Seite 184 Installieren von Systemkomponenten...
Seite 185: Fehlerbehebung Am System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 186: Fehlerbehebung Bei Externen Verbindungen
Fehlerbehebung bei externen Verbindungen Stellen Sie sicher, dass alle externen Kabel fest mit den externen Anschlüssen des Systems verbunden sind, bevor Sie mit der Fehlerbehebung von externen Geräten beginnen. Die Anschlüsse auf der Vorder- und Rückseite des Systems sind in Abbildung 1-1 und Abbildung 1-3 dargestellt. Fehlerbehebung beim Grafiksubsystem 1 Überprüfen Sie die Systemanschlüsse und die Stromversorgung des Bildschirms.
Seite 187 Tauschen Sie die Tastatur/Maus durch eine andere, funktionierende Tastatur/Maus aus. Wenn sich das Problem auf diese Weise lösen lässt, ersetzen Sie die defekte Tastatur/Maus. Wenn das Problem nicht gelöst wurde, fahren Sie mit dem nächsten Schritt fort und beginnen Sie mit der Fehlerbehebung der anderen USB-Geräte am System.
Seite 188: Fehlerbehebung Bei Einem Seriellen E/A-Gerät
Fehlerbehebung bei einem seriellen E/A-Gerät 1 Schalten Sie das System und die an die serielle Schnittstelle angeschlossenen Peripheriegeräte aus. 2 Ersetzen Sie das serielle Schnittstellenkabel durch ein bekanntermaßen funktionierendes und schalten Sie das System und das serielle Gerät ein. Wenn sich das Problem auf diese Weise lösen lässt, muss das Schnittstellenkabel ersetzt werden.
Seite 189: Fehlerbehebung Bei Feuchtigkeit Im System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 190: Fehlerbehebung Bei Einem Beschädigten System
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 191: Fehlerbehebung Bei Der Systembatterie
3 Stellen Sie sicher, dass die folgenden Komponenten ordnungsgemäß installiert sind: • Festplattenlaufwerke • Lüfterbaugruppe • SD-Karten • USB-Speicherstick • NIC-Hardwareschlüssel • Internes zweifaches SD-Modul • Erweiterungskarten und beide Erweiterungskarten-Riser • Integrierter Speichercontroller • iDRAC6 Enterprise-Karte • Netzteile • Prozessoren und Kühlkörper 4 Stellen Sie sicher, dass alle Kabel ordnungsgemäß...
Seite 192: Fehlerbehebung Bei Netzteilen
3 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie es ein. 4 Rufen Sie das System-Setup-Programm auf. Wenn Uhrzeit und Datum im System-Setup-Programm nicht korrekt angezeigt sind, muss die Batterie ausgetauscht werden. Siehe „Austauschen der Systembatterie“ auf Seite 166. ANMERKUNG: Die Systemzeit kann durch bestimmte Software beschleunigt oder verlangsamt werden.
Seite 193: Fehlerbehebung Bei Der Systemkühlung
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 194: Fehlerbehebung Bei Einem Lüfter
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 195: Fehlerbehebung Beim Systemspeicher
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 196 6 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 7 Überprüfen Sie die korrekte Bestückung der Speicherkanäle. Siehe „Richtlinien zur Installation von Speichermodulen“ auf Seite 119. 8 Setzen Sie die Speichermodule wieder in die Sockel ein. Siehe „Installieren von Speichermodulen“...
Seite 197: Fehlerbehebung Bei Einem Internen Usb-Stick
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 198: Fehlerbehebung Bei Einer Sd-Karte
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 199: Fehlerbehebung Bei Einem Optischen Laufwerk
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 200: Fehlerbehebung Bei Einem Bandsicherungsgerät
Fehlerbehebung bei einem Bandsicherungsgerät ANMERKUNG: Lesen Sie zur Fehlerbehebung bei einem Bandlaufwerk die entsprechende Dokumentation unter support.dell.com/manuals oder die mit dem Bandlaufwerk gelieferte Dokumentation. 1 Stellen Sie sicher, dass das Bandlaufwerk eingeschaltet ist. 2 Verwenden Sie versuchsweise eine andere Bandkassette.
Seite 201: Fehlerbehebung Bei Einem Festplattenlaufwerk
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 202: Fehlerbehebung Bei Einem Speichercontroller
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 203: Fehlerbehebung Bei Erweiterungskarten
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 204 3 Öffnen Sie das System. Siehe „Öffnen des Systems“ auf Seite 100. 4 Überprüfen Sie, ob die installierten Erweiterungskarten den Installationsrichtlinien für Erweiterungskarten entsprechen. Siehe „Richtlinien zur Installation von Erweiterungskarten“ auf Seite 134. 5 Überprüfen Sie jede Erweiterungskarte auf korrekten Sitz und Anschluss. Siehe „Installieren einer Erweiterungskarte“...
Seite 205: Fehlerbehebung Bei Den Prozessoren
Reparaturen sollten Sie nur dann selbst vornehmen, wenn dies mit der Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 206 13 Entfernen Sie alle Prozessoren außer Prozessor 1 und Prozessor 2. Siehe „Entfernen eines Prozessors“ auf Seite 155. 14 Installieren Sie die Lüfterbaugruppe. Siehe „Installieren der Lüfterbaugruppe“ auf Seite 130. 15 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 16 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie das System und die angeschlossenen Peripheriegeräte ein.
Seite 207: Ausführen Der Systemdiagnose
® Microsoft Windows - und Linux®-Betriebssystemen benötigten Dateien befinden sich auf den mitgelieferten CDs und können von support.dell.com heruntergeladen werden. Informationen zur Verwendung der Diagnose erhalten Sie im Dell Online Diagnostics User’s Guide (Benutzerhandbuch). Funktionen der integrierten Systemdiagnose Die Systemdiagnose enthält eine Reihe von Menüs und Optionen für bestimmte Gerätegruppen oder Geräte.
Seite 208: Einsatzbereich Der Integrierten Systemdiagnose
• Laufende Tests bei Auftreten eines Fehlers unterbrechen oder die Tests ganz abbrechen, wenn eine einstellbare Obergrenze für Fehler erreicht wird • Hilfemeldungen mit kurzer Beschreibung aller Tests und ihrer Parameter anzeigen • Statusmeldungen ansehen, die zeigen, ob Tests erfolgreich abgeschlossen wurden •...
Seite 209: Testoptionen Der Systemdiagnose
Testoptionen der Systemdiagnose Klicken Sie auf die Testoption im Fenster Main Menu (Hauptmenü). Testoption Funktion Express Test Führt eine schnelle Überprüfung des Systems durch. Bei dieser Option werden Gerätetests durchgeführt, bei denen keine Eingabe durch den Benutzer erforderlich ist. Extended Test Führt eine genauere Überprüfung des Systems durch.
Seite 210: Auswählen Von Diagnoseoptionen
Auswählen von Diagnoseoptionen Die Testoptionen für ein Gerät können Sie im Bereich Diagnostics Options einstellen. • Non-Interactive Tests Only – Führt nur Tests durch, die keine Benutzereingaben erfordern. • Quick Tests Only – Führt nur die schnell durchführbaren Tests am Gerät durch.
Seite 211: Jumper, Schalter Und Anschlüsse
Jumper, Schalter und Anschlüsse Jumper auf der Systemplatine Informationen zum Deaktivieren eines Kennworts durch Zurücksetzen des Kennwort-Jumpers finden Sie im Abschnitt „Deaktivieren eines verlorenen Kennworts“ auf Seite 219. Tabelle 6-1. Einstellungen der Jumper auf der Systemplatine Jumper Einstellung Beschreibung PWRD_EN Die Kennwortfunktion ist aktiviert (Kontaktstifte 2-4) (Standardeinstellung)
Seite 212: Anschlüsse Auf Der Systemplatine
Anschlüsse auf der Systemplatine Abbildung 6-1. Anschlüsse auf der Systemplatine Jumper, Schalter und Anschlüsse...
Seite 213 Tabelle 6-2. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung SLOT4_PCIE_G2_X8 PCIe-Steckplatz 4 – x8-Erweiterungssteckplatz niedriges Profil mit 24,13 cm Länge) SLOT3_PCIE_G2_X8 PCIe-Steckplatz 3 – x8-Erweiterungssteckplatz niedriges Profil mit 24,13 cm Länge) AMEA CONN Anschluss für iDRAC6 Enterprise-Karte PWRD_EN Jumper zum Aktivieren des Kennworts NVRAM_CLR Jumper zum Löschen des NVRAM...
Seite 214 Element Anschluss Beschreibung Speichermodulsockel D7 Speichermodulsockel D3 (weißer Auswurfhebel) Speichermodulsockel D5 Speichermodulsockel D1 (weißer Auswurfhebel) Speichermodulsockel C2 (weißer Auswurfhebel) Speichermodulsockel C6 Speichermodulsockel C4 (weißer Auswurfhebel) Speichermodulsockel C8 Speichermodulsockel A7 Speichermodulsockel A3 (weißer Auswurfhebel) Speichermodulsockel A5 Speichermodulsockel A1 (weißer Auswurfhebel) BP_PWR Stromversorgung für Rückwandplatine und für SATA-DVD, sowie Anschluss für USB auf der Vorderseite...
Seite 215: Sas-Rückwandplatinenanschlüsse
Element Anschluss Beschreibung FAN4 Systemlüfter 4 PWR_CONN Stromversorgungsanschluss CTRL_PNL Anschluss für Bedienfeld Left PCIE_G2_X16 Anschluss für Erweiterungskarten-Riser 2 SAS-Rückwandplatinenanschlüsse Abbildung 6-2. SAS-Rückwandplatinenanschlüsse Stromversorgungsanschluss Anschluss SAS A Anschluss SAS B Anschlüsse für Festplatten 4-5 Anschlüsse für Festplatten 2-3 Anschlüsse für Festplatten 0-1 Jumper, Schalter und Anschlüsse...
Seite 216: Anschlüsse Für Stromverteilungsplatine
Anschlüsse für Stromverteilungsplatine Abbildung 6-3. Anschlüsse für Stromverteilungsplatine Netzteilanschlüsse (2) Stromversorgungsanschluss (12-polig) Gemischter Signalanschluss Jumper, Schalter und Anschlüsse...
Seite 217: Komponenten Und Pcie-Busse Der Erweiterungskarten-Steckkarte
Komponenten und PCIe-Busse der Erweiterungskarten-Steckkarte Abbildung 6-4. Komponenten der Steckkarte 1 für PCIe-Erweiterungskarten PCIe-Steckplatz 1 – x8- PCIe-Steckplatz 2 – x4- Erweiterungssteckplatz Erweiterungssteckplatz (niedriges (Länge 24,13 cm) Profil mit maximaler Länge von 24,13 cm, Halter in Standardhöhe) Anschluss für integrierte Speichercontrollerkarte Jumper, Schalter und Anschlüsse...
Seite 218 Abbildung 6-5. Komponenten des PCIe-Erweiterungskarten-Risers 2 PCIe-Steckplatz 5 – x8- PCIe-Steckplatz 6 – x8- Erweiterungssteckplatz Erweiterungssteckplatz (Länge 24,13 cm) (Länge 24,13 cm) Gehäuseeingriffschalter Jumper, Schalter und Anschlüsse...
Seite 219: Deaktivieren Eines Verlorenen Kennworts
Deaktivieren eines verlorenen Kennworts Zu den Sicherheitsfunktionen der Systemsoftware gehören ein Systemkennwort und ein Setup-Kennwort. Diese werden ausführlich unter „Verwenden des System-Setup-Programms und des UEFI-Boot-Managers“ auf Seite 71 beschrieben. Der Kennwort-Jumper aktiviert bzw. deaktiviert diese Kennwortfunktionen und löscht alle derzeit benutzten Kennwörter. VORSICHTSHINWEIS: Weitere Informationen finden Sie unter „Schutz vor elektrostatischer Ladung“...
Seite 220 8 Überbrücken Sie den Kennwort-Jumper wieder. 9 Schließen Sie das System. Siehe „Schließen des Systems“ auf Seite 101. 10 Verbinden Sie das System und die Peripheriegeräte wieder mit dem Netzstrom und schalten Sie sie ein. 11 Weisen Sie ein neues System- und/oder Setup-Kennwort zu. Wie Sie im System-Setup-Programm ein neues Kennwort festlegen, erfahren Sie im Abschnitt „Zuweisen eines Systemkennworts“...
Seite 221: Wie Sie Hilfe Bekommen
Country/Region (Dell International) am unteren Seitenrand. 3 Klicken Sie auf Contact Us (Kontakt) im linken Seitenbereich. 4 Klicken Sie auf den entsprechenden Link für den gewünschten Dienst oder Support. 5 Wählen Sie die für Sie geeignete Art der Kontaktaufnahme mit Dell. Wie Sie Hilfe bekommen...
Seite 222 Wie Sie Hilfe bekommen...
Seite 223 Kontaktaufnahme, 221 Systembatterie, 166 Dell PowerEdge Diagnostics Verwenden, 207 Diagnose Erweiterte Testoptionen, 207 Batterie (System) Testoptionen, 207 Austauschen, 166 Verwenden von Dell PowerEdge Diagnostics, 207 Batterien Fehlerbehebung, 191 DIMMs Siehe Speichermodule (DIMMs) Bedienfeldbaugruppe Funktionen, 14 Merkmale des LCD-Displays, 18 Stichwortverzeichnis...
Seite 224 Fehlerbehebung (fortgesetzt) CD-Laufwerk, 199 Empfohlene Werkzeuge, 97 Erweiterungskarte, 203 Entfernen Externe Verbindungen, 186 Erweiterungskarte, 138 Festplatte, 201 Festplatten, 104 Feuchtigkeit im System, 189 Festplattenlaufwerk aus einem Grafik, 186 Laufwerkträger, 106 Interner USB-Stick, 197-198 FlexMem-Brücke, 165 Kühlungslüfter, 194 Frontverkleidung, 99 Mikroprozessoren, 205 Laufwerksplatzhalter, 102 Netzteile, 192 Netzteil, 111...
Seite 225 Internes zweifaches SD-Modul, 151 Garantie, 70 Gehäuseeingriffschalter, 218 Grafik Fehlerbehebung, 186 Kennwort Deaktivieren, 219 Setup, 93 System, 90 Hot-plug Kontaktaufnahme mit Dell, 221 Festplattenlaufwerke, 102 Kühlkörper, 156 Kühlungslüfter Fehlerbehebung, 194 iDRAC-Karte Installieren, 143 iDRAC-Konfigurations- Laufwerksplatzhalter programm, 95 Entfernen, 102 Installation...
Seite 226 Merkmale des vorderen Bedienfelds, 14 Platzhalter Mikroprozessor Festplattenlaufwerk, 102 Siehe Prozessor. Netzteil, 113 Mikroprozessoren POST Fehlerbehebung, 205 Zugriff auf Systemfunktionen, 13 Prozessor Entfernen, 155 Installieren, 159 Netzteile Upgrades, 154 Anzeigen, 26 Austauschen, 113 Entfernen, 111 Fehlerbehebung, 192 Richtlinien Netzteilplatzhalter, 113 Anschließen von externen Geräten, 25 Installation von...
Seite 227 Start SATA-Einstellungen, 79 Zugriff auf Systemfunktionen, 13 Speichereinstellungen, 77 Starteinstellungen, 79 Steckplätze Tastenbefehl, 72 Siehe Erweiterungssteckplätze Systemstartproblem, 185 Support Kontaktaufnahme mit Dell, 221 Systemfunktionen Zugriff, 13 Tastaturen Systemkennwort, 90 Fehlerbehebung, 186 Systemkühlung Telefonnummern, 221 Fehlerbehebung, 193 TPM-Sicherheit, 85 Systemmeldungen, 49...
Seite 228 Aufrufen, 87 Bildschirm System Utilities Verkabelung (Systemdienst- Optisches Laufwerk, 107 programme), 89 Vordere Gehäusebaugruppe, 116 Bildschirm UEFI Boot Settings (UEFI-Start- einstellungen), 88 Hauptbildschirm, 88 Upgrades Warnmeldungen, 69 Prozessor, 154 Anschlüsse auf der Vorderseite, 14 Interner Anschluss für Speicherstick, 131 USB-Stick Fehlerbehebung, 197-198 Stichwortverzeichnis...

Diese Anleitung auch für:

E05s001

Dell PowerEdge R810 Benutzerhandbuch

1 Wissenswertes zum System

3 Installieren von Systemkomponenten

4 Fehlerbehebung am System

5 Ausführen der Systemdiagnose

6 Jumper, Schalter und Anschlüsse

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell PowerEdge R810

Inhaltszusammenfassung für Dell PowerEdge R810

Diese Anleitung auch für:

Inhaltsverzeichnis
