Sas-Rückwandplatinenanschlüsse - Dell PowerEdge R810 Benutzerhandbuch

Element Anschluss
29 FAN4
30 PWR_CONN
31 CTRL_PNL
32 Left PCIE_G2_X16
SAS-Rückwandplatinenanschlüsse

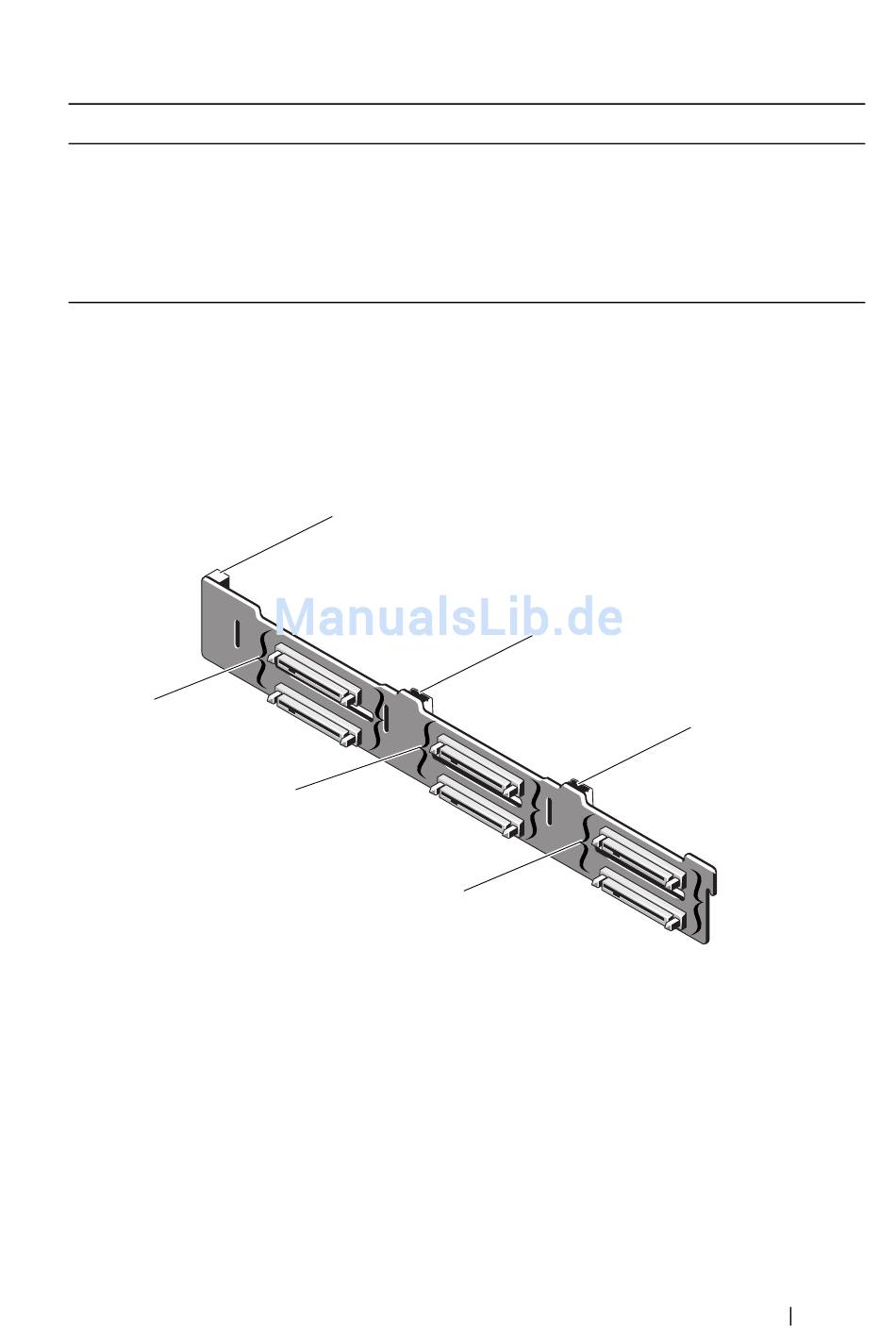

Abbildung 6-2. SAS-Rückwandplatinenanschlüsse
6
1 Stromversorgungsanschluss
3 Anschluss SAS B
5 Anschlüsse für Festplatten 2-3
Beschreibung
Systemlüfter 4
Stromversorgungsanschluss
Anschluss für Bedienfeld
Anschluss für Erweiterungskarten-Riser 2
1
5
4
Jumper, Schalter und Anschlüsse
2
2 Anschluss SAS A
4 Anschlüsse für Festplatten 4-5
6 Anschlüsse für Festplatten 0-1
3
215
