5 Heben Sie die Sperrklinke an, die das interne zweifache SD-Modul an
der vorderen Gehäusebaugruppe sichert und heben Sie das Modul aus
der Baugruppe. Siehe Abbildung 3-22.
6 Schließen Sie das System. Siehe „Schließen des Systems" auf Seite 101.
7 Verbinden Sie das System wieder mit dem Netzstrom und schalten Sie
das System und alle angeschlossenen Peripheriegeräte ein.

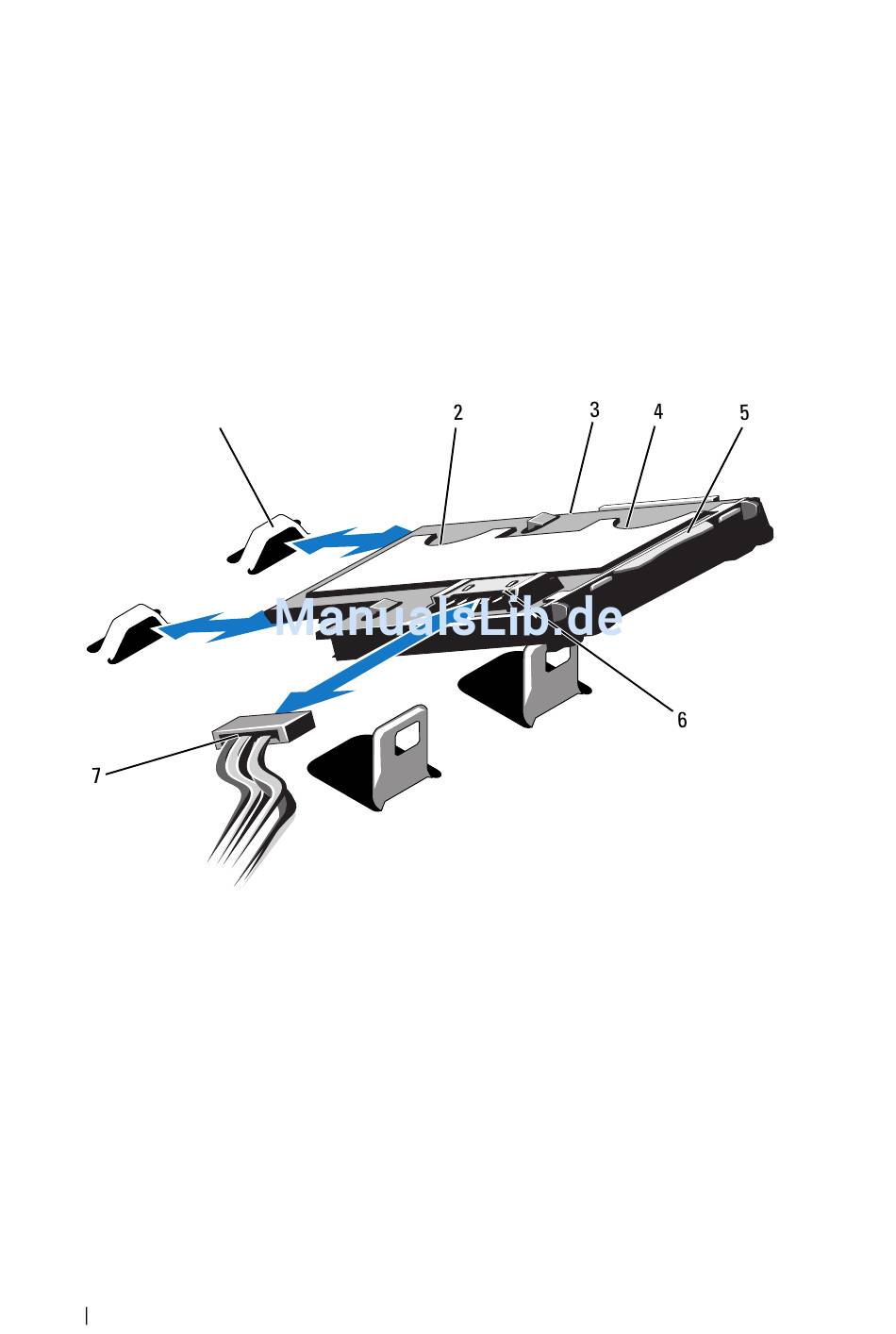

Abbildung 3-22. Internes zweifaches SD-Modul entfernen oder installieren
1 Haken (2)
3 Internes zweifaches SD-Modul
5 Sperrklinke
7 Stromversorgungskabel
152
Installieren von Systemkomponenten
1
2 SD-Kartensteckplatz 2
4 SD-Kartensteckplatz 1
6 Kabelstecker
