Schließen Des Systems - Dell PowerEdge R810 Benutzerhandbuch

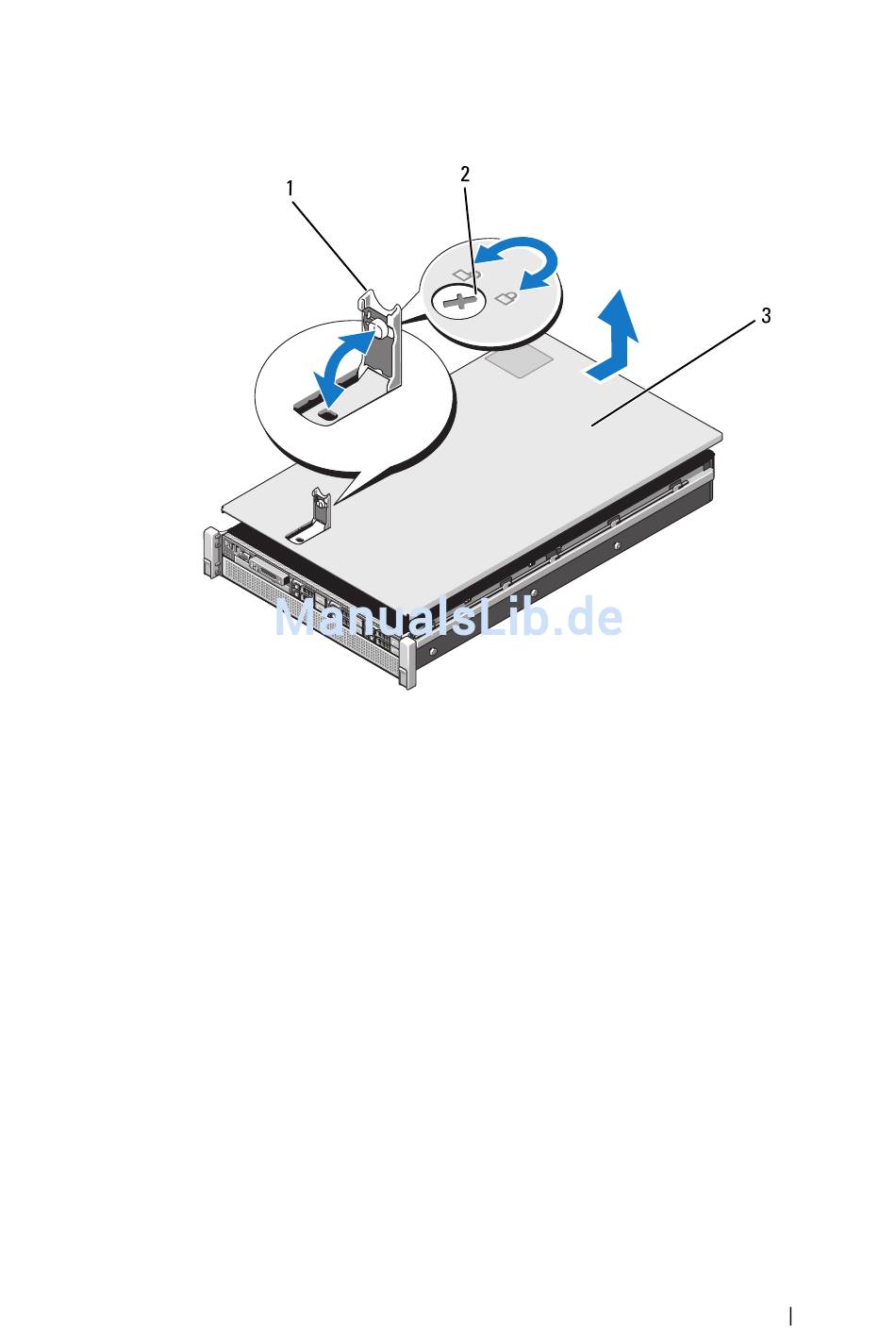

Abbildung 3-3. System öffnen und schließen
1 Freigabehebel
3 Abdeckung
Schließen des Systems
1 Positionieren Sie die Abdeckung auf dem Gehäuse und versetzen Sie es
leicht zur Systemrückseite, damit die Aussparungen auf den Seiten der
Abdeckung in die entsprechenden Haken auf den Gehäuseseiten greifen.
Siehe Abbildung 3-3.
2 Schieben Sie die Abdeckung zur Gehäusevorderseite, bis sie einrastet.
3 Drücken Sie den Freigabehebel nach unten, um die Abdeckung in der
geschlossenen Position zu sichern.
4 Drehen Sie die Verriegelung des Freigabehebels im Uhrzeigersinn, um
die Abdeckung zu sichern.
2 Verriegelung
Installieren von Systemkomponenten
101
