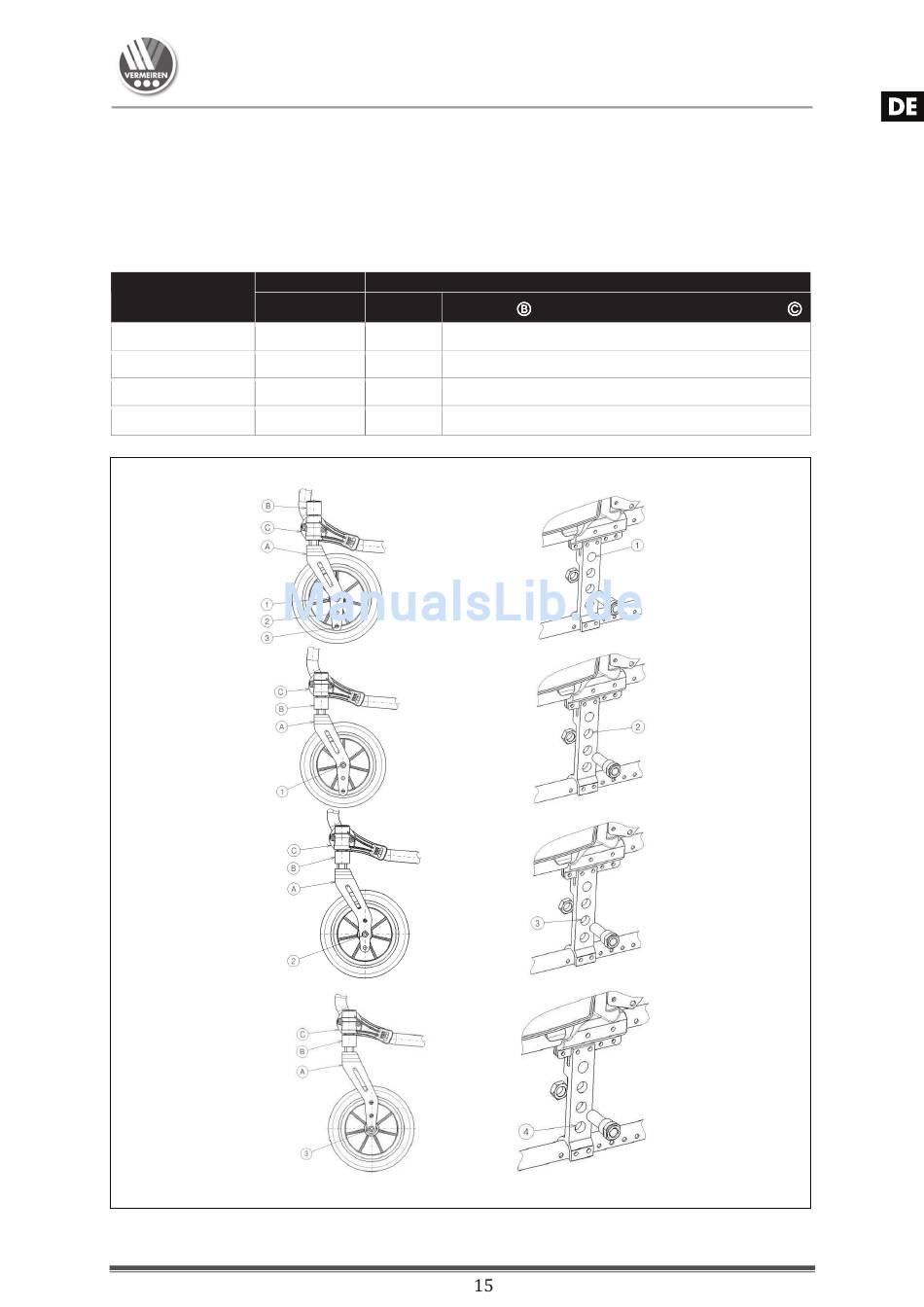

3.3 Einstellen der Sitzhöhe und des Sitzwinkels
Der Vermeiren V300 XL ist 4-fach in der Sitzhöhe und 5-fach bei den Sitzwinkeln verstellbar
(0° -2,5° -5° -7,5° -10° ). Bei jeder Sitzhöhe und für j eden Sitzwinkel wird eine andere Position
der Vorder- und Hinterräder gewählt.
Die Summe der unterschiedlichen Sitzhöhen bei einem Standardwinkel von 5° ist in der
folgenden Tabelle aufgeführt.
Sitzhöhe Hinterräder
Bohrung
440 mm
470 mm
500 mm (Standard)
530 mm
Vorderrad
Bohrung Buchse
c c
d c
e d
f e
Tabelle 2: Sitzhöhen bei einem Sitzwinkel von 5°
Sitzhöhe 440 mm
Sitzhöhe 470 mm
Sitzhöhe 500 mm (Standard)
Sitzhöhe 530 mm
‡‹–‡
Vorderräder
relativ zur Fußrollenaufnahme
Oberhalb
Unterhalb
Unterhalb
Unterhalb
Achsplatte Hinterräder
V300 XL
2012-02
