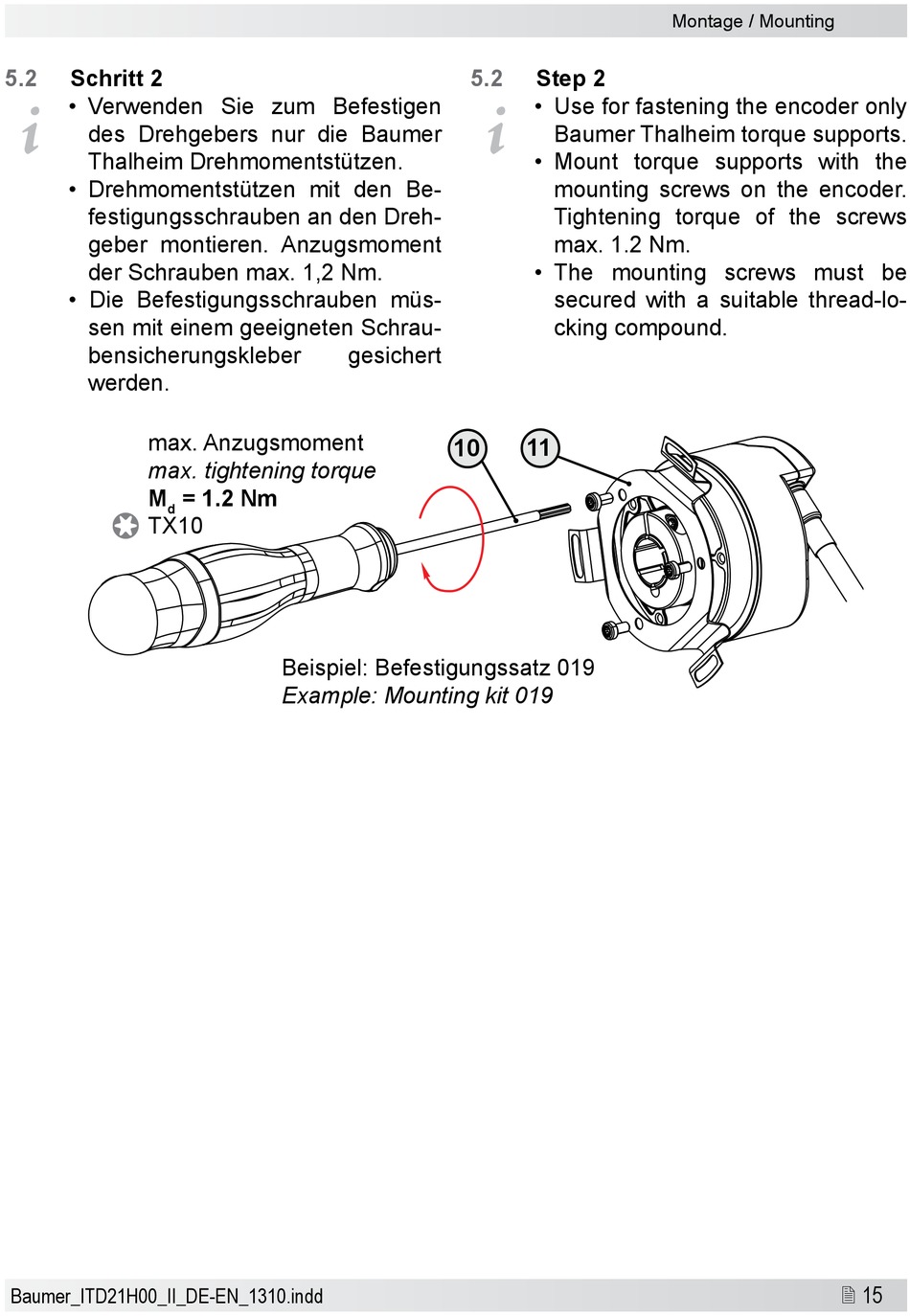

5.2
Schritt 2
i
• Verwenden Sie zum Befestigen
des Drehgebers nur die Baumer
Thalheim Drehmomentstützen.
• Drehmomentstützen mit den Be-
festigungsschrauben an den Dreh-
geber montieren. Anzugsmoment
der Schrauben max. 1,2 Nm.
• Die Befestigungsschrauben müs-
sen mit einem geeigneten Schrau-
bensicherungskleber
werden.
max. Anzugsmoment
max. tightening torque
M
d
TX10
Baumer_ITD21H00_II_DE-EN_1310.indd
gesichert
= 1.2 Nm
Beispiel: Befestigungssatz 019
Example: Mounting kit 019
5.2
Step 2
i
• Use for fastening the encoder only
Baumer Thalheim torque supports.
• Mount torque supports with the
mounting screws on the encoder.
Tightening torque of the screws
max. 1.2 Nm.
• The mounting screws must be
secured with a suitable thread-lo-
cking compound.
10
11
Montage / Mounting
15
