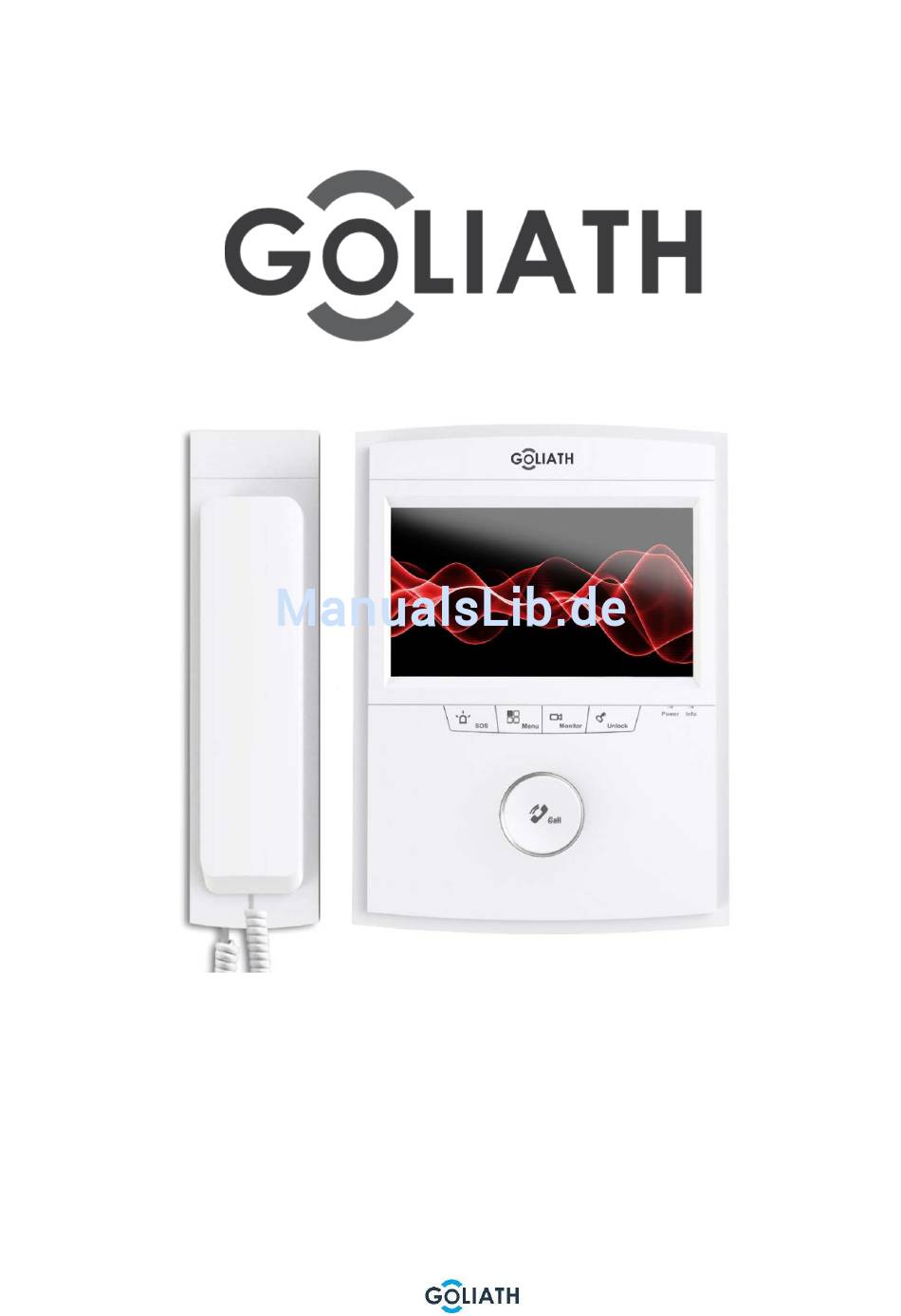

- Seite 1 VTI03-Serie Benutzerhandbuch VTI05–Serie Benutzerhandbuch Seite 1 von 22 V 1.0 © 2015 All Rights Reserved.
-
Seite 2: Wichtige Sicherheitshinweise Und Informationen
Alle eingetragenen Marken sind im Besitz ihrer jeweiligen Eigentümer. • Wenn Sie sich bei irgendwelchen Punkten unsicher sind, lesen Sie unsere abschließende Erklärung. • Besuchen Sie unsere Website unter www.goliath-intercom.de für weitere Informationen. Seite 2 von 22 V 1.0 © 2015 All Rights Reserved. -
Seite 3: Inhaltsverzeichnis
VTI03-Serie Benutzerhandbuch Inhaltsverzeichnis 1. Produktvorstellung 1.1 Lieferumfang…..………………………………………………………………………………………………………… 4 1.2 Abmessungen…….……………………………………………………………………………………………………… 4 1.3 Vorderseite………..……………………………………………………………………………………………………… 5 1.4 Rückseite……………..……………………………………………………………………………………………………. 5 1.5 Externer Hörer………..………………………………………………………………………………………………… 6 2. Produktfunktionen 2.1 Hauptfunktionen……………………………………………………………………………………………………….. 7 2.1.1 Hauptmenü……………………………………………………………………………………………………………..7 2.1.2 Videogespräche……………………………………………………………………………………………………… 8 2.1.3 Sicherheit……………………………………………………………………………………………………………….. 8 2.1.4 Infosuche……………………………………………………………………………………………………………….. 11 2.1.5 Systemeinstellungen………………………………………………………………………………………………. 13 2.2 Türöffner……………………………………………………………………………………………………………………... -
Seite 4: Produktvorstellung
VTI03-Serie Benutzerhandbuch 1. Produktvorstellung 1.1 Lieferumfang Bitte prüfen Sie umgehend nach Erhalt der Ware, den Verpackungsinhalt auf Vollständigkeit. Es müssen folgende Teile vorhanden sein: • AV-VTI05W Monitor • Wandhalterung für Monitor • Separater Hörer mit Wandhalterung • 8x Schrauben und Dübel zur Befestigung der Wandhalterungen •... -
Seite 5: Vorderseite
VTI03-Serie Benutzerhandbuch 1.3 Vorderseite 1. Kapazitives Touchdisplay 2. Call-Button – Öffnen des Anruf Menüs (Intercom) 3. SOS-Button: Setzen Sie ei- nen Notruf ab (Service nicht in der EU verfügbar) 4. Menü: Gelangen Sie zum Startbildschirm 5. Monitor: Greifen Sie auf die Kamera der Außensta- tion zu 6. -
Seite 6: Externer Hörer
VTI03-Serie Benutzerhandbuch 1.5 Externer Hörer Schließen Sie den Hörer mit dem mitgelieferten Kabel an den entsprechenden Steckplatz der In- nenstation an (Port 3) Seite 6 von 22 V 1.0 © 2015 All Rights Reserved. -
Seite 7: Produktfunktionen
VTI03-Serie Benutzerhandbuch 2 Produktfunktionen 2.1 Hauptfunktionen 2.1.1 Hauptmenü Die Benutzeroberfläche des Produktes hat vier Menüs: Videogespräch, Sicherheit, Nachrich- ten und Einstellungen. Siehe Abbildung 2- 1. Abb. 2- 1 VTI03-Serie Symbol Name Beschreibung Netzwerk- Das bedeutet, dass die verbindungs- Netzwerkverbindung OK ist. symbol Türstation Das Gerät ist mit keiner Türstation... -
Seite 8: Videogespräche
VTI03-Serie Benutzerhandbuch 2.1.2 Videogespräche 2.1.2.1 Benutzer anrufen Sie können von einer Videostation eine andere Videostation anrufen. Schritt 1. Klicken Sie auf , geben Sie die Raumnummer ein, die Sie anrufen möchten (z.B. Gebäude 1, Gerät 1, Raum 101 ist 1-1-101), drücken Sie , um anzurufen. - Seite 9 VTI03-Serie Benutzerhandbuch 2.1.2.3 Anrufe-Verlauf Klicken Sie auf , hier können Sie verpasste Anrufe, entgegengenom- mene Anrufe und getätigte Anrufe sehen. 2.1.2.4 Verwaltungszentrale Klicken Sie auf oder drücken Sie die Notruf-Taste, um die Verwaltungs- zentrale anzurufen. Seite 9 von 22 V 1.0 ©...
-
Seite 10: Sicherheit
VTI03-Serie Benutzerhandbuch 2.1.3 Sicherheit Auf dem Startbildschirm, drücken Sie auf „Security“ (Sicherheit), um das Sicherheit-Einstel- lungsmenü aufzurufen. 2.1.3.1 Scharfe Zone Schritt 1. Klicken Sie auf , es wird der aktuelle Status aller 8 Kanäle ange- zeigt. Dazu sehen Sie auch den Bereichstyp, den aktuellen Status und die Verzöge- rungszeit. - Seite 11 VTI03-Serie Benutzerhandbuch Schritt 2. Klicken Sie auf „Set“ (einstellen) und geben Sie das Passwort ein, um die Bereichseinstellungen aufzurufen. Siehe Abbildung 2- 6. Hinweis: Das einzugebende Passwort ist das Nutzerpasswort. Standardmäßig lautet es 123456, bitte lesen Sie das Kapitel 2.1.5. Abb.
-
Seite 12: Modus-Einstellungen
VTI03-Serie Benutzerhandbuch 2.1.3.2 Alarm-Verlauf Klicken Sie auf , hier sehen Sie den Alarmzeitpunkt, die Bereichsnummer und das Ereignis. Gleichzeitig werden die Alarminformationen auf die Zentrale-Plattform hochgeladen. Wenn auf jedem Kanal Alarm aktiviert ist, wird der Alarm 15 Sekunden lang lokal ertönen und zu- sätzlich wird die Alarmmeldung angezeigt. -
Seite 13: Infosuche
VTI03-Serie Benutzerhandbuch 2.1.4 Infosuche Auf dem Start-Bildschirm klicken Sie auf „Info Search“ (Infosuche), um das Infosuche-Menü aufzurufen. 2.1.4.1 Öffentlich sichtbare Informationen Klicken Sie auf , hier können Sie öffentlich sichtbare Informationen sehen und löschen. Die Videostation empfängt Informationen von der Zentrale und der Indikator geht Abb. - Seite 14 VTI03-Serie Benutzerhandbuch 2.1.4.3 Videobilder Schritt 1. Klicken Sie auf , Sie können jetzt Überwachungsvideos und -Bilder sehen und über die Videostation sprechen. Die Anlage verfügt über 4 GB Internen Speicher. Eine SD Karte kann aber Optional eingelegt werden. Schritt 2. Klicken Sie auf Aufnahmen, um diese zu betrachten oder zu löschen. Siehe Abbil- dung 2- 9.
-
Seite 15: Systemeinstellungen
VTI03-Serie Benutzerhandbuch 2.1.5 Systemeinstellungen In den Systemeinstellungen können Sie die Displayhelligkeit, den Klingelton bei eingehen- den Anrufen, den Alarmton, die Gesprächszeit, die Ruhemodusdauer usw. einstellen. Im Folgenden werden die gängigsten Funktionen vorgestellt. 2.1.5.1 Benutzereinstellungen Klicken Sie auf , um das Passwort zu erstellen, Änderungen an dem Klingelton, der Gesprächszeit, dem Ruhemodus, der lokalen IP-Kamera, dem Ton beim Berüh- ren, SD-Karte und Schnappschussfunktion vorzunehmen und das Gerät auf Werkseinstellun- Abbildung 2- 11. - Seite 16 VTI03-Serie Benutzerhandbuch Passwort Schritt 1. Klicken Sie auf „Password“. Hier können Sie ein Benutzerpasswort, ein Türöff- ner-Passwort, ein Scharfstell-Passwort sowie ein Anti-Sabotage Passwort erstellen Siehe Abbildung 2- 12. Abb. 2- 12 Das Benutzerpasswort lautet standardmäßig 123456. Das Türöffner-Passwort ist standardmäßig Null. Das Scharfstell-Passwort lautet standardmäßig 123456.
- Seite 17 VTI03-Serie Benutzerhandbuch Gespräch Schritt 1. Klicken Sie auf „Talk“. Hier können Sie die Klingelzeit, die Anrufzeit, die Überwa- chungszeit, die Aufzeichnungszeit sowie die Nachrichtenzeit der Türstation und der Videostation einstellen. Siehe Abbildung 2- 13. Abb. 2- 13 Schritt 2. Klicken Sie auf , um die Zeit zu vergrößern, und , um sie zu ver- kleinern.
- Seite 18 VTI03-Serie Benutzerhandbuch Lokale IP-Kamera Schritt 1. Klicken Sie auf „Local IPC“. Sie können hier den IP-Kameranamen, Adresse, Be- nutzernamen und Passwort einstellen. Siehe Abbildung 2- 14. Abb. 2- 14 Schritt 2. Klicken Sie auf „Save“ (speichern). Schritt 3. Auf dem Start-Bildschirm klicken Sie auf „Talk“ (sprechen), um die Videoübertra- gung von der angeschlossenen IP-Kamera zu sehen.
-
Seite 19: Projekteinstellungen
VTI05-Serie Benutzerhandbuch 2.1.5.2 Projekteinstellungen Klicken Sie auf . Diese Funktion ist nur für Errichter nützlich. Das Zu- griffspasswort lautet 888888. 2.1.5.2 Einleitung Klicken Sie auf , hier können Sie die Produktinformationen sowie mög- liche Probleme, die während der Benutzung auftreten könnten, sehen. Siehe Abbildung 2- 15. -
Seite 20: Scharfstellen/Entschärfen
VTI05-Serie Benutzerhandbuch 2.3 Scharfstellen/Entschärfen Scharf-Modus Drücken Sie auf das Scharfstellen-Symbol auf dem Start-Bildschirm, wählen Sie einen Modus aus (Ausgang, Eingang, Ruhemodus oder Benutzerdefiniert).Im erschienenen Dialogfeld geben Sie das Scharfstell-Passwort ein (standardmäßig 123456.). Siehe Abbildung 2- 16. Abb. 2- 16 Falls Sie „Delay“ (Verzögerung) wählen, wird das System in den Scharf-Modus nach der Ver- zögerungszeit wechseln. - Seite 21 VTI05-Serie Benutzerhandbuch Auf einen Blick Montageart Aufputz Bildschirmtyp 7“ Touch LCD-Farbbildschirm Bildschirmauflösung 800(H) x 480(V) Freisprecheinrichtung Vorhanden Interkom-Funktion Gezielte Interkom Funktion zwischen den Innenstationen Überwachungsmodus Echtzeit-Videoüberwachung Türöffner-Funktion Ferngesteuerte Türöffnungsfunktion Mobile Steuerung App für Smartphone und Tablet Innenstation Abmessungen (BxHxT) siehe Bild Betriebstemperatur 0°C ~ 50°C RH 80% Max.
-
Seite 22: Abschließende Hinweise
Kundenservice • Entsorgung: In Deutschland sind Sie verpflichtet Elektroschrott geson- dert zu entsorgen. Wenden Sie sich für die Entsorgung an Ihre Kommune oder Ihren Ver- käufer. GOLIATH INTERCOM c/o Avaloid GmbH Elisabeth-Selbert-Str. 19b 40764 Langenfeld V 1.0 Seite 22 von 22 ©...
