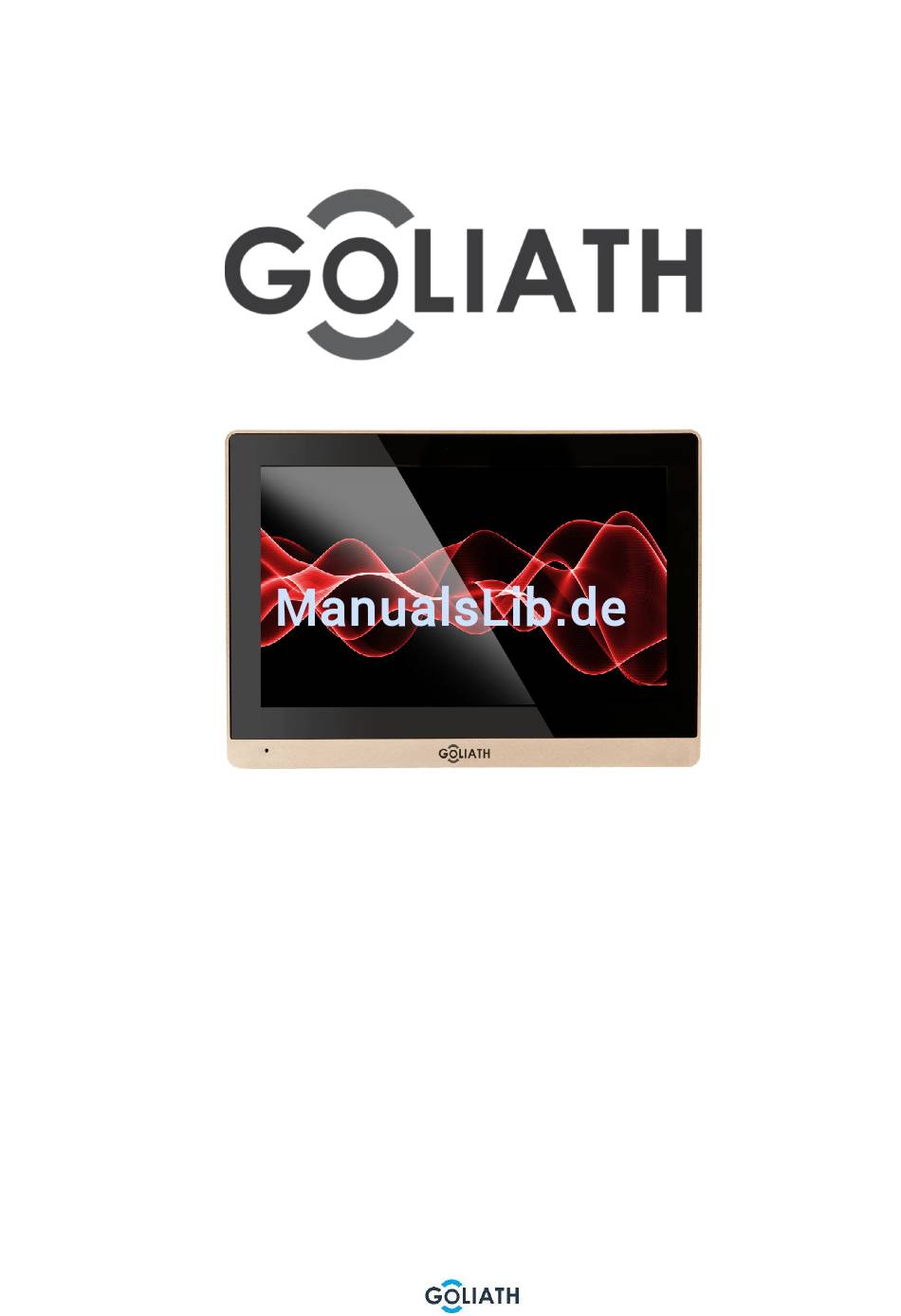

- Seite 1 VTI03-Serie Benutzerhandbuch VTI04–Serie Benutzerhandbuch Seite 1 von 21 V 1.0 © 2015 All Rights Reserved.
-
Seite 2: Wichtige Sicherheitshinweise Und Informationen
VTI03-Serie Benutzerhandbuch Wichtige Sicherheitshinweise und Informationen Bitte lesen Sie sich die Hinweise und Informationen aufmerksam durch, bevor Sie das Gerät installie- ren, um Beschädigungen und Fehler zu vermeiden. • Setzen Sie das Gerät keinesfalls Dampf, Staub oder Ruß aus. Andernfalls kann es zu ei- nem Brand oder Stromschlägen kommen. -
Seite 3: Inhaltsverzeichnis
VTI03-Serie Benutzerhandbuch Inhaltsverzeichnis Produktvorstellung 1.1 Modellliste …………………………………………………………………………………………………………….. 4 1.2 Lieferumfang…………………………………………………………………………………………………………… 4 1.3 Vorderseite……………………………………………………………………………………………………………… 4 1.4 Rückseite…………………………………………………………………………………………………………………. 5 1.5 Befestigung……………………………………………………………………………………………………………… 5 Produktfunktionen 2.1 Hauptfunktionen……………………………………………………………………………………………………….. 6 2.1.1 Hauptmenü……………………………………………………………………………………………………………..6 2.1.2 Videogespräche……………………………………………………………………………………………………… 7 2.1.3 Sicherheit……………………………………………………………………………………………………………….. 9 2.1.4 Infosuche……………………………………………………………………………………………………………….. 12 2.1.5 Systemeinstellungen………………………………………………………………………………………………. 14 2.2 Türöffner…………………………………………………………………………………………………………………… 18 2.3 Scharfstellen/Entschärfen…………………………………………………………………………………………. -
Seite 4: Produktvorstellung
VTI03-Serie Benutzerhandbuch 1. Produktvorstellung 1.1 Modellliste Modellbezeichnung Frontkamera Bildschirm SD-Karte MicroSDHC Speicherkartenslot 10,2“ LCD Full AV-VTI04G Nein vorhanden (max. 32 Gb) + Touchscreen 4GB Interner Speicher 1.2 Lieferumfang Bitte überprüfen Sie nach Erhalt der Ware unverzüglich auf fehlende oder Defekte Teile. In Ihrer Lieferung sollten folgende Teile enthalten sein: •... -
Seite 5: Rückseite
VTI03-Serie Benutzerhandbuch 1.4 Rückseite Bezeichnung Erklärung Anschlussstecker Für Strom und RS485 Netzwerk Port Anschluss für LAN Kabel Alarm Port Für bis zu 8 Alarmkanäle 1.5 Befestigung • Zeichnen Sie zuerst die Bohrlöcher an der Wand an. Benutzen Sie die Wandhalterung als Schablone für die Bohrlöcher. -
Seite 6: Produktfunktionen
VTI03-Serie Benutzerhandbuch 2 Produktfunktionen 2.1 Hauptfunktionen 2.1.1 Hauptmenü Die Benutzeroberfläche des Produktes hat vier Menüs: Videogespräch, Sicherheit, Nachrich- ten und Einstellungen. Siehe Abbildung 2- 1. Abb. 2- 1 VTI03-Serie Beschreibung Symbol Name Netzwerk- Das bedeutet, dass die Netzwerkverbindung OK ist. -
Seite 7: Videogespräche
VTI03-Serie Benutzerhandbuch 2.1.2 Videogespräche 2.1.2.1 Benutzer anrufen Sie können von einer Videostation eine andere Videostation anrufen. Schritt 1. Klicken Sie auf , geben Sie die Raumnummer ein, die Sie anrufen möchten (z.B. Gebäude 1, Gerät 1, Raum 101 ist 1-1-101), drücken Sie , um anzurufen. - Seite 8 VTI03-Serie Benutzerhandbuch 2.1.2.3 Anrufe-Verlauf Klicken Sie auf , hier können Sie verpasste Anrufe, entgegengenom- mene Anrufe und getätigte Anrufe sehen. 2.1.2.4 Verwaltungszentrale Klicken Sie auf oder drücken Sie die Notruf-Taste, um die Verwaltungs- zentrale anzurufen. Seite 8 von 21 V 1.0 ©...
-
Seite 9: Sicherheit
VTI03-Serie Benutzerhandbuch 2.1.3 Sicherheit Auf dem Startbildschirm, drücken Sie auf „Security“ (Sicherheit), um das Sicherheit-Einstel- lungsmenü aufzurufen. 2.1.3.1 Scharfe Zone Schritt 1. Klicken Sie auf , es wird der aktuelle Status aller 8 Kanäle ange- zeigt. Dazu sehen Sie auch den Bereichstyp, den aktuellen Status und die Verzöge- rungszeit. - Seite 10 VTI03-Serie Benutzerhandbuch Schritt 2. Klicken Sie auf „Set“ (einstellen) und geben Sie das Passwort ein, um die Bereichseinstellungen aufzurufen. Siehe Abbildung 2- 6. Hinweis: Das einzugebende Passwort ist das Nutzerpasswort. Standardmäßig lautet es 123456, bitte lesen Sie das Kapitel 2.1.5.
-
Seite 11: Modus-Einstellungen
VTI03-Serie Benutzerhandbuch 2.1.3.2 Alarm-Verlauf Klicken Sie auf , hier sehen Sie den Alarmzeitpunkt, die Bereichsnummer und das Ereignis. Gleichzeitig werden die Alarminformationen auf die Zentrale-Plattform hochgeladen. Wenn auf jedem Kanal Alarm aktiviert ist, wird der Alarm 15 Sekunden lang lokal ertönen und zu- sätzlich wird die Alarmmeldung angezeigt. -
Seite 12: Infosuche
VTI03-Serie Benutzerhandbuch 2.1.4 Infosuche Auf dem Start-Bildschirm klicken Sie auf „Info Search“ (Infosuche), um das Infosuche-Menü aufzurufen. 2.1.4.1 Öffentlich sichtbare Informationen Klicken Sie auf , hier können Sie öffentlich sichtbare Informationen sehen und löschen. Die Videostation empfängt Informationen von der Zentrale und der Indikator geht Abb. - Seite 13 VTI03-Serie Benutzerhandbuch 2.1.4.3 Videobilder Schritt 1. Klicken Sie auf , Sie können jetzt Überwachungsvideos und -Bilder sehen und über die Videostation sprechen. Schritt 2. Klicken Sie auf Aufnahmen, um diese zu betrachten oder zu löschen. Siehe Abbil- dung 2- 9.
-
Seite 14: Systemeinstellungen
VTI03-Serie Benutzerhandbuch 2.1.5 Systemeinstellungen In den Systemeinstellungen können Sie die Displayhelligkeit, den Klingelton bei eingehen- den Anrufen, den Alarmton, die Gesprächszeit, die Ruhemodusdauer usw. einstellen. Im Folgenden werden die gängigsten Funktionen vorgestellt. 2.1.5.1 Benutzereinstellungen Klicken Sie auf , um das Passwort zu erstellen, Änderungen an dem Klingelton, der Gesprächszeit, dem Ruhemodus, der lokalen IP-Kamera, dem Ton beim Berüh-... - Seite 15 VTI03-Serie Benutzerhandbuch Passwort Schritt 1. Klicken Sie auf „Password“. Hier können Sie ein Benutzerpasswort, ein Türöff- ner-Passwort, ein Scharfstell-Passwort sowie ein Anti-Sabotage Passwort erstellen Siehe Abbildung 2- 12. Abb. 2- 12 Das Benutzerpasswort lautet standardmäßig 123456. Das Türöffner-Passwort ist standardmäßig Null.
- Seite 16 VTI03-Serie Benutzerhandbuch Gespräch Schritt 1. Klicken Sie auf „Talk“. Hier können Sie die Klingelzeit, die Anrufzeit, die Überwa- chungszeit, die Aufzeichnungszeit sowie die Nachrichtenzeit der Türstation und der Videostation einstellen. Siehe Abbildung 2- 13. Abb. 2- 13 Schritt 2. Klicken Sie auf , um die Zeit zu vergrößern, und...
- Seite 17 VTI03-Serie Benutzerhandbuch Lokale IP-Kamera Schritt 1. Klicken Sie auf „Local IPC“. Sie können hier den IP-Kameranamen, Adresse, Be- nutzernamen und Passwort einstellen. Siehe Abbildung 2- 14. Abb. 2- 14 Schritt 2. Klicken Sie auf „Save“ (speichern). Schritt 3. Auf dem Start-Bildschirm klicken Sie auf „Talk“ (sprechen), um die Videoübertra- gung von der angeschlossenen IP-Kamera zu sehen.
-
Seite 18: Projekteinstellungen
VTI03-Serie Benutzerhandbuch 2.1.5.2 Projekteinstellungen Klicken Sie auf . Diese Funktion ist nur für Errichter nützlich. Das Zu- griffspasswort lautet 888888. 2.1.5.2 Einleitung Klicken Sie auf , hier können Sie die Produktinformationen sowie mögliche Probleme, die während der Benutzung auftreten könnten, sehen. -
Seite 19: Scharfstellen/Entschärfen
VTI03-Serie Benutzerhandbuch 2.3 Scharfstellen/Entschärfen Scharf-Modus Drücken Sie auf das Scharfstellen-Symbol auf dem Start-Bildschirm, wählen Sie einen Modus aus (Ausgang, Eingang, Ruhemodus oder Benutzerdefiniert).Im erschienenen Dialogfeld ge- ben Sie das Scharfstell-Passwort ein (standardmäßig 123456.). Siehe Abbildung 2- 16. Abb. 2- 16 Falls Sie „Delay“... -
Seite 20: Technische Daten
VTI04 – Serie Benutzerhandbuch 3. Technische Daten Auf einen Blick Montageart Aufputz Bildschirmtyp 10,2“ Touch TFT-Farbbildschirm Bildschirmauflösung 800 x 480 Freisprecheinrichtung Vorhanden Interkom-Funktion Gezielte Interkom Funktion zwischen den Innenstatio- Überwachungsmodus Echtzeit-Videoüberwachung Türöffner-Funktion Ferngesteuerte Türöffnungsfunktion Mobile Steuerung App für Smartphone und Tablet Innenstation Abmessungen (BxHxT) ca. -
Seite 21: Abschließende Hinweise
Kundenservice • Entsorgung: In Deutschland sind Sie verpflichtet Elektroschrott geson- dert zu entsorgen. Wenden Sie sich für die Entsorgung an Ihre Kommune oder Ihren Ver- käufer. GOLIATH INTERCOM c/o Avaloid GmbH Elisabeth-Selbert-Str. 19b 40764 Langenfeld © 2015 All Rights Reserved.
