Sattelhöhe einstellen: Schnellspannhebel
GEFAHR
Der Schnellspannhebel muss korrekt geschlossen sein, bevor Sie
losfahren. Andernfalls kann sich die Sattelstütze lösen oder brechen
– passiert das während der Fahrt, können Sie stürzen. Schwerste
Verletzungen können die Folge sein.
1. Öffnen Sie den Schnellspannhebel,
indem Sie ihn um 180˚ umklappen.
Auf der Innenseite des Hebels ist nun
zumeist „OPEN" zu lesen.
2. Schließen Sie den Schnellspannhebel,
indem Sie ihn um 180˚ zuklappen.
Auf der Außenseite des Hebels ist nun
zumeist „CLOSE" zu lesen.
GEFAHR
Das Schließen des Schnellspannhebels sollte so schwer gehen, dass
Sie dafür den Handballen benötigen. Andernfalls kann er sich während
der Fahrt öffnen, die Sattelstütze kann sich lösen und Sie können sehr
schwer stürzen. Haben Sie den Schnellspanner zu fest geschlossen,
kann die Sattelstütze brechen – passiert das während der Fahrt,
können Sie sehr schwer stürzen.
DE-18

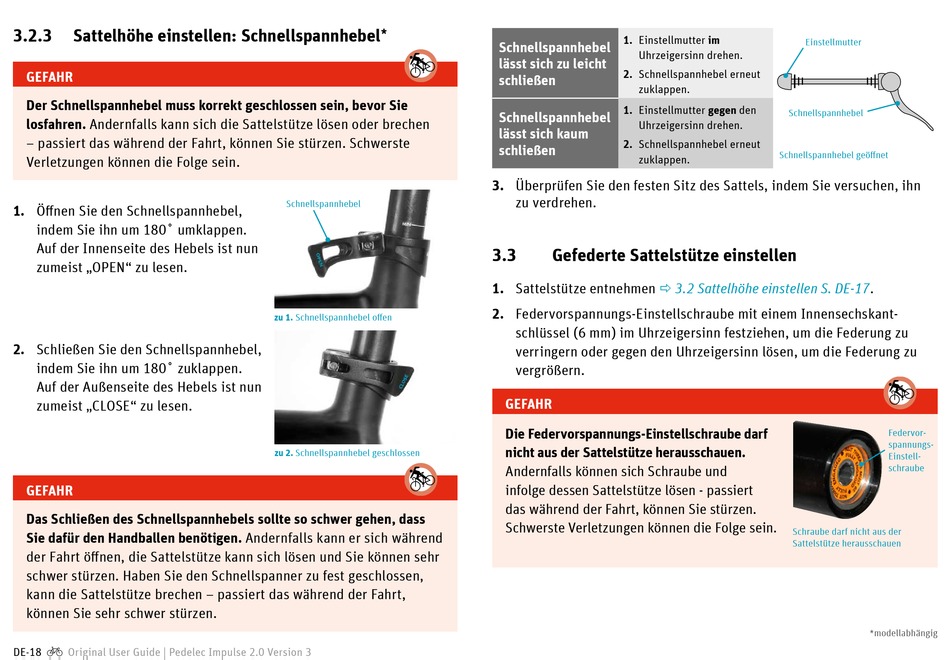

Original User Guide | Pedelec Impulse 2.0 Version 3
*
Schnellspannhebel
zu 1. Schnellspannhebel offen
zu 2. Schnellspannhebel geschlossen
1. Einstellmutter im
Schnellspannhebel
Uhrzeigersinn drehen.
lässt sich zu leicht
2. Schnellspannhebel erneut
schließen
zuklappen.
1. Einstellmutter gegen den
Schnellspannhebel
Uhrzeigersinn drehen.
lässt sich kaum
2. Schnellspannhebel erneut
schließen
zuklappen.
3. Überprüfen Sie den festen Sitz des Sattels, indem Sie versuchen, ihn
zu verdrehen.
3.3
Gefederte Sattelstütze einstellen
1. Sattelstütze entnehmen
3.2 Sattelhöhe einstellen S.
2. Federvorspannungs-Einstellschraube mit einem Innensechskant-
schlüssel (6 mm) im Uhrzeigersinn festziehen, um die Federung zu
verringern oder gegen den Uhrzeigersinn lösen, um die Federung zu
vergrößern.
GEFAHR
Die Federvorspannungs-Einstellschraube darf
nicht aus der Sattelstütze herausschauen.
Andernfalls können sich Schraube und
infolge dessen Sattelstütze lösen - passiert
das während der Fahrt, können Sie stürzen.
Schwerste Verletzungen können die Folge sein.
Einstellmutter
Schnellspannhebel
Schnellspannhebel geöffnet
DE-17.
Federvor-
spannungs-
Einstell-
schraube
Schraube darf nicht aus der
Sattelstütze herausschauen
*modellabhängig
