- Seite 1 GARDENA ® MultiControl Art. 1862 Betriebsanleitung Bewässerungscomputer Mode d’emploi Programmateur d’arrosage Istruzioni per l’uso Computer per irrigazione Manual de instrucciones Programador de riego Instruções de manejo Computador de rega İşletim kılavuzu Su Bilgisayarı...
-
Seite 2: Inhaltsverzeichnis
..........1. Einsatzgebiet Ihres GARDENA Bewässerungscomputers Ordnungsgemäßer Der GARDENA Bewässerungscomputer ist für die private Benut- Gebrauch : zung im Haus- und Hobbygarten für den ausschließlichen Einsatz im Außenbereich zur Steuerung von Regnern und Bewässerungs-... -
Seite 3: Funktion
Der Bewässerungscomputer darf nur senk- Der Mindestbetriebsdruck beträgt 0,5 bar, recht mit der Überwurfmutter nach oben mon- der maximale Betriebsdruck 12 bar. tiert werden, um ein Eindringen von Wasser in Zugbelastungen vermeiden. das Batteriefach zu verhindern. v Nicht am angeschlossenen Schlauch Die Mindestwasserabgabemenge für eine ziehen. -

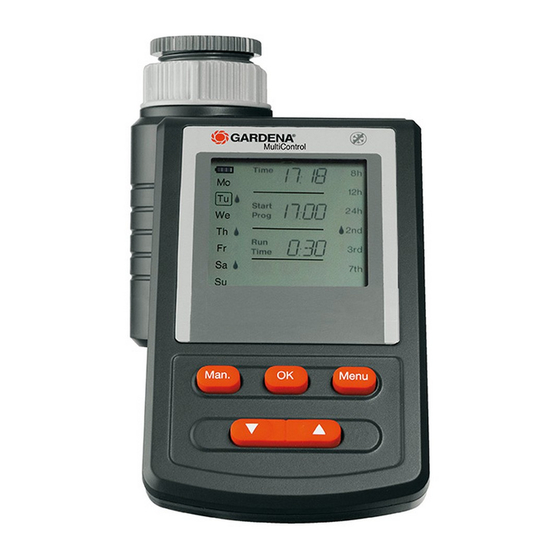

Seite 4: Display-Anzeigen
Auch während der Programmierung kann jederzeit die Anzeige- Ebene gewechselt werden. Alle Programm-Daten, die bis dahin geändert wurden, werden gespeichert. Display-Anzeigen Anzeige Beschreibung Wochen-Tage Aktueller Wochentag, (Mo), (Tu), ... bzw. programmierte Bewässerungstage. Time Aktuelle Uhrzeit (blinkt im Eingabemodus). am / pm Anzeige für 12-h-Zeitangabe (z. -
Seite 5: Inbetriebnahme
Stecker des Sensors in den Sensor-Anschluss Bewässerungscomputers einstecken. Es kann bis zu 1 Min. dauern, bis der Status des Sensors im Display angezeigt wird. Zum Anschluss älterer Sensoren wird möglicherweise das GARDENA Adapter-Kabel Art. 1189-00.600.45 benötigt, welches über den GARDENA Service bezogen werden kann. -
Seite 6: Diebstahl-Sicherung Montieren (Optional)
Diebstahl-Sicherung Um den Bewässerungscomputer gegen Diebstahl zu sichern, kann montieren (optional) : die GARDENA Diebstahlsicherung Art.-Nr. 1815-00.791.00 über den GARDENA Service bezogen werden. 1. Schelle mit der Schraube an der Rückseite des Bewäs- serungscomputer festschrauben. 2. Schelle z. B. zur Fixierung einer Kette nutzen. -
Seite 7: Zeitgesteuerte Bewässerung
Bewässerungsprogramm Zeitgesteuerte Bewässerung : eingeben : [Ebene 3] 1. Menu-Taste 2-mal drücken (nicht notwendig, wenn zuvor die aktuelle Uhrzeit und der Wochentag eingegeben wurden). Start Prog und die Stundenanzeige blinken im Display. 2. Bewässerungsstartzeit-Stunden mit den ▼-▲-Tasten einstellen (Bsp. Stunden) und mit der OK-Taste bestätigen. Start Prog und die Minutenanzeige blinken im Display. -
Seite 8: Bewässerungsprogramm Aktivieren : [Ebene 6]
Zeitpunkt. Auch wenn Prog gewählt ist, kann manuell bewässert werden. Bodenfeuchte-Sensorgesteuerte Bewässerung : Voraussetzung : Der GARDENA Bodenfeuchtesensor Art. 1188 ist angeschlossen (siehe 4. Inbetriebnahme). Mit dem Regen- sensor ist die Bodenfeuchte-Sensorgesteuerte Bewässerung nicht möglich. -
Seite 9: Bodenfeuchte-Sensorgesteuerte Bewässerung Wieder Verlassen
Notprogramm : Wenn in der sensorgesteuerten Bewässerung kein Sensor eingesteckt ist oder das Anschluss-Kabel defekt ist, wird alle 24 Std bewässert. Die Bewässerungs-Dauer entsprechend der Run-Time, aber maximal auf 30 min begrenzt. Bodenfeuchte-Sensor- v Menu-Taste 5 Sekunden gedrückt halten. gesteuerte Bewässerung Die Normal-Anzeige wird im Display angezeigt. -
Seite 10: Außerbetriebnahme
Reset : Es werden die werkseitigen Einstellungen wieder hergestellt. v Menu-Taste und Man.-Taste gleichzeitig 3 Sekunden gedrückt halten. Es werden für 2 Sekunden alle LCD-Symbole angezeigt und das Display springt in die Normal-Anzeige. • Alle Programmdaten werden auf Null gesetzt. •... -
Seite 11: Beheben Von Störungen
Sensor nicht korrekt v Verbindungskabel und Bewässerungs-Zyklen angeschlossen. Sensor prüfen. blinken ( Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden. -
Seite 12: Lieferbares Zubehör
Zentralen Reparatur-Service Serviceleistungen – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service •... -
Seite 13: Ihre Direkte Verbindung Zum Service
0848 800 464 info gardena.ch Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabri- kationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatz- lieferung eines einwandfreien Gerätes oder durch die kostenlose... - Seite 14 GARDENA o bien piezas autorizadas por nosotros, así como en aquellos casos en que la reparación no haya sido efectuada por un Servicio Técnico GARDENA o por un técnico autorizado. Lo mismo es aplicable para las piezas complementarias y accesorios.
