Inhaltszusammenfassung für Gardena smartsystem 19032

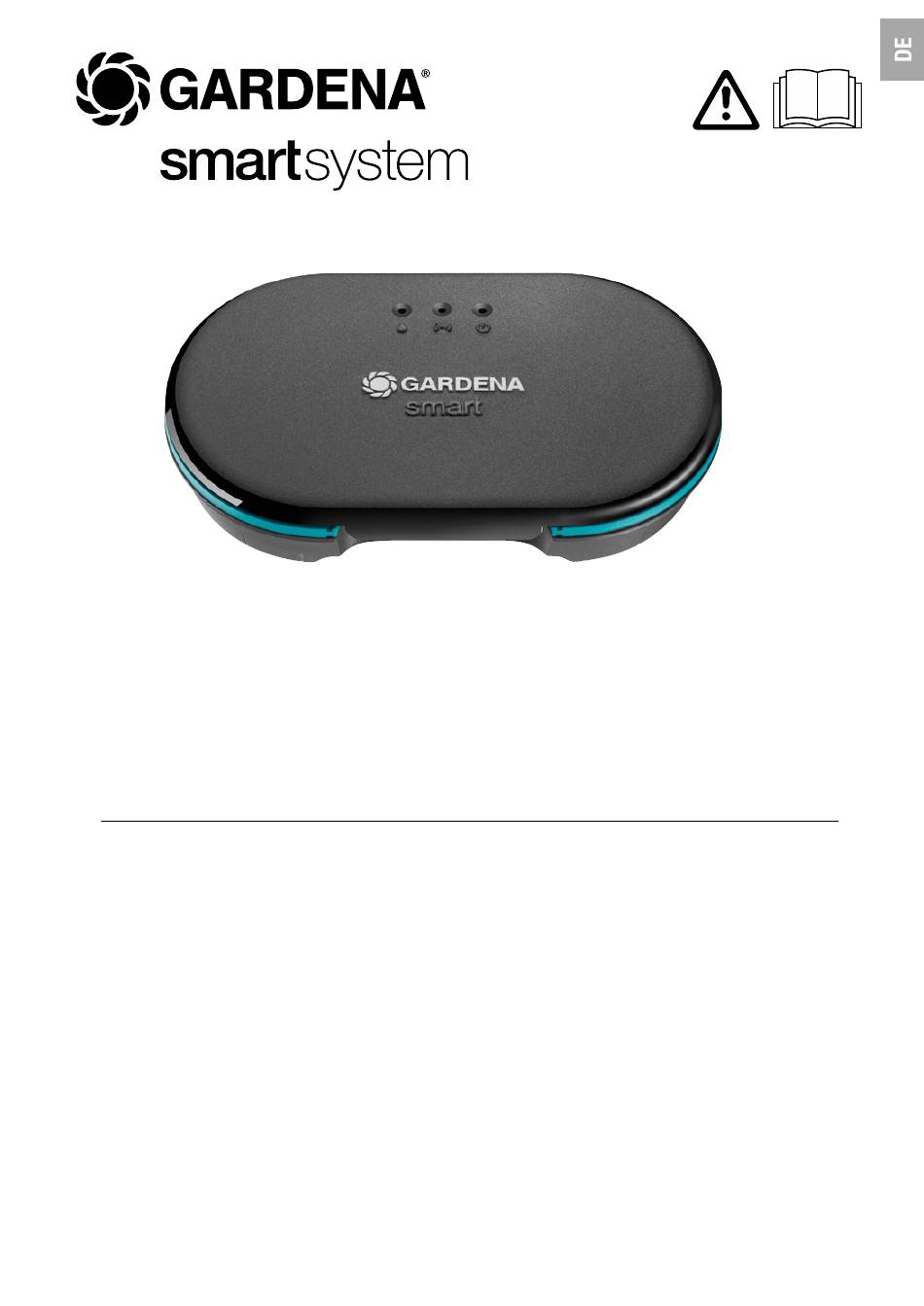

- Seite 1 Art. 19032 Betriebsanleitung smart Irrigation Control Bewässerungssteuerung...
-
Seite 2: Inhaltsverzeichnis
GARDENA smart Irrigation Control Bewässerungssteuerung 24 V 1. SICHERHEIT .......... -
Seite 3: Bestimmungsgemäße Verwendung
Verwendung an einem witterungsbestän digen und staubfreien Ort bestimmt. Sie ist nicht für den Innenbereich bestimmt. Die GARDENA smart Irrigation Control Bewässerungssteuerung ist Teil eines Bewässerungs systems und ist nur zusammen mit dem GARDENA smart Gateway Art. 19000 programmierbar. Die GARDENA smart Irrigation Control Bewässerungssteuerung wird über die GARDENA smart system App automatisch gesteuert. -
Seite 4: Sicherheit
Betrieb ein elektromagnetisches Der Stromverbrauch pro Kanal Feld. Dieses Feld kann sich unter darf 400 mA nicht übersteigen bestimmten Bedingungen auf (ein GARDENA Bewässerungsventil die Funktionsweise aktiver oder Art. 1278 benötigt 150 mA). passiver medizinischer Implanta- te auswirken. Um die Gefahr von... -
Seite 5: Persönliche Sicherheit
Art. 1282 wasserdicht verbunden Halten Sie Kleinkinder während werden. der Montage fern. Schützen Sie das Produkt vor direk- Persönliche Sicherheit ter Sonnen einstrahlung. GEFAHR! Vorsicht bei Berührung Erstickungsgefahr! der Ventile! Kleinere Teile können leicht Metallteile können sich erhitzen. verschluckt werden. Durch den Polybeutel besteht Erstickungs- gefahr für Kleinkinder. -
Seite 6: Montage
2. MONTAGE Bewässerungssteuerung an die Wand montieren: Die beiden Schrauben und Dübel sind im Lieferumgang enthalten. Der Abstand der Bohrungen beträgt 120 mm. 1. Nehmen Sie die Abdeckung... - Seite 7 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 120 mm 2. Markieren Sie die Positionen der Bohrungen. Halten Sie dazu die Bewässerungssteuerung an die Wand, bringen diese ins Lot und markieren Sie 2 Löcher im Abstand von 120 mm. 3.
-
Seite 8: Installation
3. INSTALLATION Kabelzugentlastung abnehmen: S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s v Lösen Sie beide Schrauben und nehmen Sie die Kabelzug entlastung... -
Seite 9: Anschlussübersicht
Anschluss-Übersicht: S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M PUMP CONTROL 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C (ART. -
Seite 10: Ventile An Die Ventilbox Anschließen
Ventile an die Ventilbox anschließen: Stellen Sie sicher, dass die Klemmleiste korrekt in die Ventilbox eingebaut wurde. 1 2 3 4 5 6 C C C C (ART. 1278) (ART. 1278) (ART. 1278) v Markieren Sie die Ventile (1 – 6) mit den gelben Aufklebern der Ventilbox. (Somit können die Signal-Anschlussklemmen VALVES 1 –... - Seite 11 " 1 2 3 4 5 6 C C C C v Verbinden Sie ein Kabel des Ventils V1 mit der Signal-Anschlussklemme 1 der Ventilbox. v Verbinden Sie ein Kabel des Ventils V2 mit der Signal-Anschlussklemme 2 der Ventilbox. v Verbinden Sie ein Kabel des Ventils V3 mit der Signal-Anschlussklemme 3 der Ventilbox.
- Seite 12 § 1 2 3 4 5 6 C C C C v Verbinden Sie das andere Kabel des Ventils V1 mit der Signal- Anschlussklemme C der Ventilbox. (Alle 4 Signal-Anschlussklemmen C sind miteinander verbunden und gleichwertig). v Verbinden Sie das andere Kabel des Ventils V2 mit der Signal- Anschlussklemme C der Ventilbox.
-
Seite 13: Ventilbox Mit Der Bewässerungs Steuerung Verbinden
Ventilbox mit der Bewässerungs steuerung verbinden: Tipp: Drücken Sie die Signal-Anschlussklemme mit dem Zeigefinger, einem Schraubendreher oder Kugelschreiber nieder, um die Kabel anzuschließen. Mit dem GARDENA Verbindungskabel Art. 1280 können bis zu 6 Ventile mit der Bewässerungs steuerung verbunden werden. S/N: 00000000... - Seite 14 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C v Verbinden Sie eine Signal-Anschlussklemme C der Ventilbox mit der blauen Signal-Anschlussklemme C der Bewässerungssteuerung.
-
Seite 15: Pumpe Anschließen
Sie können z. B. eine Gartenpumpe über den Masterkanal aktivieren, damit die Pumpe die Bewässerungsanlage immer dann versorgt, wenn ein Ventil aktiviert wird. Die Pumpe kann z. B. über die GARDENA Pumpensteuerung Art. 1273, die am Masterkanal angeschlossen ist, eingeschaltet werden. &... -
Seite 16: Netzteil Anschließen
Netzteil anschließen: ACHTUNG! Zerstörung der Bewässerungssteuerung, wenn das Netzteil an anderen Anschlussklemmen als den 24 V AC-Anschlussklemmen angeschlossen wird! V Schließen Sie das Netzteil nur an den 24 V (AC)-Klemmen an. ACHTUNG! Zerstörung der Bewässerungssteuerung durch Kurzschluss! V Prüfen Sie die gesamte Verkabelung bevor Sie das Netzteil einstecken. - Seite 17 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C 1. Verbinden Sie beide Kabel mit den Anschlussklemmen 24 V AC der Bewässerungssteuerung.
-
Seite 18: Abdeckung Schließen
Abdeckung schließen: S/N: 00000000 24 VAC VALVES MASTER RESET 5s 1. Setzen Sie die Kabelzugentlastung auf und ziehen Sie die beiden Schrauben fest. 2. Drücken Sie die Abdeckung auf die Bewässerungssteuerung auf. -
Seite 19: Bedienung
4. BEDIENUNG LED-Anzeigen: LED Netzanschluss: Grün: Am Netz angeschlossen LED Verbindungs-Anzeige / Signalstärke: Grün blinkend: Beim Anmelden Grün: Hohe Signalstärke Gelb: Mittlere Signalstärke Rot: Niedrige Signalstärke Rot blinkend: Anmeldefehler LED Aktive Bewässerung: Grün... -
Seite 20: Bedienung Über Die Gardena Smart System App
Bedienung über die GARDENA smart system App: Mit der GARDENA smart system App steuern Sie alle GARDENA smart system Produkte, von überall und zu jeder Zeit. Die kostenlose GARDENA smart system App kann über den Apple App Store oder den Google Play Store heruntergeladen werden. -
Seite 21: Werkseinstellung
Werkseinstellung: S/N: 00000000 24 VAC VALVES MASTER RESET 5s Die smart Bewässerungs steuerung wird in die Werkseinstellung zurück- gesetzt. v Drücken Sie kurz die Reset-Taste Erneute Einbindung. – oder – v Halten Sie die Reset-Taste für min. 5 Sekunden gedrückt. Löscht die bestehende Einbindung und ermöglicht eine erneute Einbindung z. -
Seite 22: Wartung
5. WARTUNG Bewässerungs steuerung reinigen: Verwenden Sie keine ätzenden oder scheuernden Putzmittel. v Bewässerungs steuerung mit einem feuchten Tuch reinigen (keine Lösungsmittel verwenden). 6. LAGERUNG Außerbetriebnahme: Das Produkt muss für Kinder unzugänglich aufbewahrt werden. v Lagern Sie die Bewässerungs steuerung nicht draußen, wenn sie nicht benutzt wird. -
Seite 23: Fehlerbehebung
7. FEHLERBEHEBUNG Bei Störungen finden Sie unter dieser Adresse die FAQ (häufige Fragen und Antworten): www.gardena.de/faq www.gardena.at/faq www.gardena.ch/de/faq Problem Mögliche Ursache Abhilfe LED Netzanschluss Unterspannung. v Prüfen Sie den Strom- leuchtet rot anschluss. Falsches Netzteil. v Prüfen Sie das Netzteil. - Seite 24 Prüfen Sie die Funkver- zum Gateway. bindung zum Gateway. HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Service-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durch- geführt werden, die von GARDENA autorisiert sind.
-
Seite 25: Technische Daten
Netzfrequenz Nennleistung Bereitschafts-Leistung (ca.) Ausgangsspannung V (AC) Max. Ausgangsstrom EU-Konformitätserklärung: Hiermit erklärt die GARDENA Manufacturing GmbH, dass der Funkanlagentyp (smart Irrigation Control Bewässerungssteuerung Art. 19032) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.gardena.com/int/support/safety-regulations... -
Seite 26: Lieferbares Zubehör
9. LIEFERBARES ZUBEHÖR GARDENA Pumpensteuerung Art. 1273 GARDENA Bewässerungsventil 24 V Art. 1278 GARDENA Ventilboxen Art. 1254 / 1255 GARDENA Verbindungskabel Art. 1280 GARDENA Anschlussklemmen Art. 1282... -
Seite 27: Service / Garantie
Wir bieten Ihnen umfangreiche Serviceleistungen: • Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage • Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur-service – Abhol-Service: Abholung innerhalb von 2 Tagen –... -
Seite 28: Produkthaftung
Betriebsanleitung behandelt. • Es wurde weder vom Käufer noch von einem Dritten versucht, das Produkt zu reparieren. • Es wurden zum Betrieb nur Original GARDENA Ersatz- und Verschleißteile verwendet. Normale Abnutzung von Teilen und Komponenten, optische Veränderungen, sowie Verschleiß- und Verbrauchsteile, sind von der Garantie ausgeschlossen. - Seite 29 Autoput za Novi Sad bb # 8355 comuna Las Condes © GARDENA © GARDENA Phone: (+ 56) 2 202 4417 http : // www.gardena.com / fr Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH N° AZUR : 0 810 00 78 23...
