Anschlüsse - Fujitsu W370 Betriebsanleitung

Leitungen lösen
● Alle betroffenen Geräte ausschalten.
● Die Netzstecker aller betroffenen Geräte aus den Steckdosen ziehen.
● Alle Datenübertragungsleitungen aus den Steckvorrichtungen der Daten-/Fernmeldenetze
ziehen.
● Alle Leitungen am Gerät und den Peripheriegeräten lösen.
USB-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB-Geräten bei
i
eingeschaltetem System angeschlossen und gelöst werden.
Weitere Informationen finden Sie im Abschnitt "Externe Geräte an die USB-Anschlüsse
anschließen" und in der Dokumentation zu den USB-Geräten.

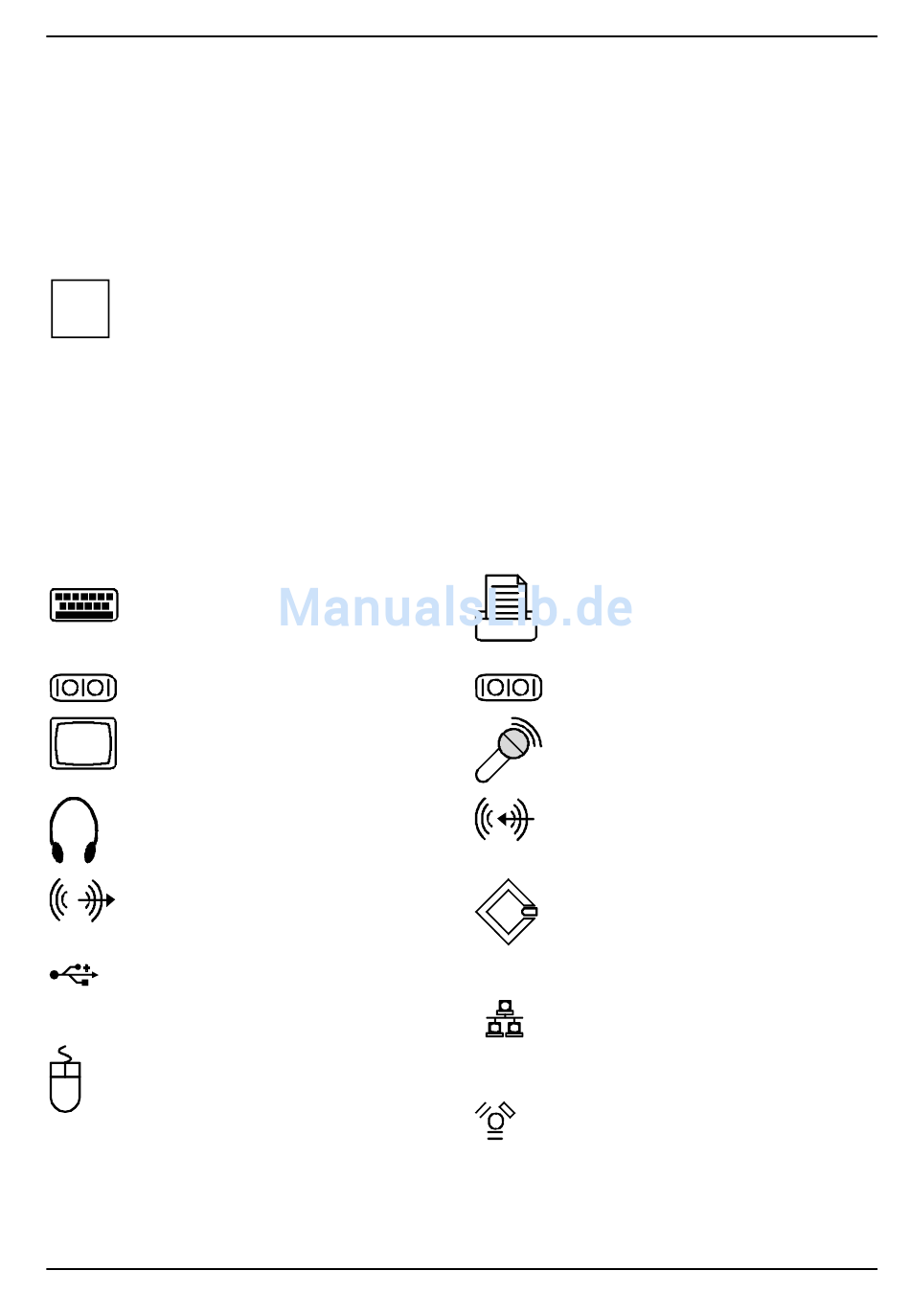

Anschlüsse
Die Anschlüsse finden Sie an Vorder- und Rückseite des Geräts. Welche Anschlüsse an Ihrem
Gerät verfügbar sind, hängt davon ab, welche Ausbaustufe Sie gewählt haben. Die
Standardanschlüsse sind durch die nachfolgenden oder durch ähnliche Symbole gekennzeichnet.
Genauere Angaben zur Position der Anschlüsse finden Sie im Handbuch zum Mainboard.
Tastaturanschluss, violett
1
Serielle Schnittstelle 1, türkis
Bildschirmanschluss, blau
Kopfhörer, orange oder hellgrün
Audioausgang (Line out), hellgrün
USB - Universal Serial Bus, schwarz
PS/2-Mausanschluss, grün
A26361-K1000-Z221-1-19, Ausgabe 2
Parallele Schnittstelle/Drucker,
burgund
2
Serielle Schnittstelle 2, türkis
Mikrofonanschluss, rosa
Audioeingang (Line in), hellblau
SCSI-Anschluss
LAN
LAN-Anschluss
1394
FireWire™, grau
Inbetriebnahme
