Betriebsanleitung

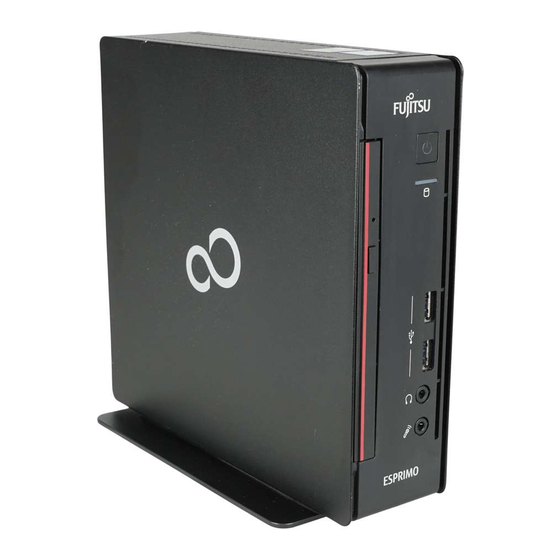

FUJITSU Desktop
ESPRIMO Q55x / Q95x

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu ESPRIMO Q55 Serie

Inhaltszusammenfassung für Fujitsu ESPRIMO Q55 Serie

  • Seite 1 System Betriebsanleitung FUJITSU Desktop ESPRIMO Q55x / Q95x...
  • Seite 2 "http://www.fujitsu.com/fts/" Treiber-Updates finden Sie unter: "http://support.ts.fujitsu.com/download" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://support.ts.fujitsu.com/contact/servicedesk") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Viel Freude mit Ihrem neuen Fujitsu-System!
  • Seite 4 Herausgegeben von / Kontaktadresse in der EU Fujitsu Technology Solutions GmbH Mies-van-der-Rohe-Straße 8 80807 München, Germany "http://www.fujitsu.com/fts/" Copyright © Fujitsu Technology Solutions GmbH 2015. Alle Rechte vorbehalten. Ausgabedatum 11/2015 Bestell-Nr.: A26361-K1012-Z320-1-19, Ausgabe 1...
  • Seite 5 FUJITSU Desktop ESPRIMO Q55x / Q95x Betriebsanleitung Ihr ESPRIMO Anschlüsse und Bedienelemente Wichtige Hinweise Inbetriebnahme Bedienung Problemlösungen und Tipps Systemerweiterungen Technische Daten Stichwörter...
  • Seite 6 Alle anderen hier genannten Warenzeichen sind Eigentum ihrer jeweiligen Besitzer. Copyright Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung kopiert, reproduziert oder übersetzt werden. Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine elektronische Art und Weise gespeichert oder übertragen werden.

  • Seite 7: Inhaltsverzeichnis

    Funkkomponenten ein- und ausschalten ..........45 Fujitsu...
  • Seite 8 M.2-Modul einbauen ..............86 Fujitsu...
  • Seite 9 Stichwörter ................94 Fujitsu...
  • Seite 10 Inhalt Fujitsu...

  • Seite 11: Ihr Esprimo

    • in der Dokumentation zu Ihrem Betriebssystem • in den Informationsdateien (z. B. *.PDF, *.HTML, *.DOC, *.CHM, *.TXT, *.HLP) Gültigkeit der Beschreibung Die vorliegende Beschreibung gilt für folgende Systeme: • FUJITSU Desktop ESPRIMO Q556 • FUJITSU Desktop ESPRIMO Q956 Fujitsu...

  • Seite 12: Darstellungsmittel

    Querverweise auf einen anderen Abschnitt z. B. "Sicherheitshinweise" • Querverweise auf eine externe Quelle, z. B. eine Webadresse: Lesen Sie weiter auf "http://www.fujitsu.com/fts" • Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit/Regularien"...

  • Seite 13: Anschlüsse Und Bedienelemente

    Gerätevariante mit maximalen Komponenten 1 2 3 4 1 = Mikrofonanschluss 6 = Festplattenanzeige 2 = Audioausgang 7 = Ein-/Ausschalter mit Betriebsanzeige 3 = USB-Anschluss (USB 3.0) 8 = Notentnahme 4 = USB-Anschluss (USB 3.0) 5 = Einlege-/Entnahmetaste optisches Laufwerk (optional) Fujitsu...
  • Seite 14 1 2 3 4 5 6 1 = Mikrofonanschluss 6 = Anzeige SmartCard-Leser (optional) 2 = Audioausgang 7 = Festplattenanzeige 3 = USB-Anschluss (USB 3.0) 8 = Ein-/Ausschalter mit Betriebsanzeige 4 = USB-Anschluss (USB 3.0) 9 = Handvenensensor (optional) 5 = SmartCard-Leser (optional) Fujitsu...

  • Seite 15: Rückseite

    Anschlüsse und Bedienelemente Rückseite FUJITSU Desktop ESPRIMO Q55x 1 = Entriegelung obere Gehäuseabdeckung 8 = 2 USB-Anschlüsse (USB 3.0) 2 = Verriegelungsbügel (optional) 9 = 2 USB-Anschlüsse (USB 2.0) 3 = Security-Lock-Vorrichtung 10 = DisplayPort 4 = Vorhängeschlossklammer 11 = Entriegelung untere Gehäuseabdeckung...
  • Seite 16 Anschlüsse und Bedienelemente FUJITSU Desktop ESPRIMO Q95x 1 = Entriegelung obere Gehäuseabdeckung 8 = Audioausgang 2 = Verriegelungsbügel (optional) 9 = 4 USB-Anschlüsse (USB 3.0) 3 = Security-Lock-Vorrichtung 10 = 2 DisplayPorts 4 = Vorhängeschlossklammer 11 = Entriegelung untere Gehäuseabdeckung...

  • Seite 17: Wichtige Hinweise

    Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Um Beschädigungen am Gerät zu vermeiden, warten Sie vor der Inbetriebnahme, bis das Gerät temperaturangeglichen und absolut trocken ist. Fujitsu...

  • Seite 18: Gerät Reinigen

    Spülmittel getaucht und gut ausgewrungen haben. Tastatur und Maus können Sie außen mit Desinfektionstüchern reinigen. Energie sparen, Entsorgung und Recycling Entsorgung Energiesparen Recycling DVDDrivers &Utilities DVDUser Documentation Informationen zu diesen Themen finden Sie im Handbuch "Umwelt- und Energieinformationen" oder auf unseren Internetseiten ("http://www.fujitsu.com/fts/about/fts/environment-care/"). Fujitsu...

  • Seite 19: Ce-Kennzeichnung

    Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung der Konformität. CE nnnn (!) ; nnnn: Ziffer und Ausrufungszeichen (!) siehe Etikett auf dem Produkt. Weitere Informationen und Konformitätserklärungen finden Sie im Internet unter: "http://globalsp.ts.fujitsu.com/sites/certificates". Dieses Gerät darf in folgenden Ländern verwendet werden: Belgien Bulgarien Dänemark...

  • Seite 20: Fcc Compliance Statement

    • Consult the dealer or an experienced radio/TV technician for help. Fujitsu not responsible for any radio or television interference caused by unauthorized modifications of this equipment or the substitution or attachment of connecting cables and equipment other than those specified by Fujitsu. The correction of interferences caused by such unauthorized modification, substitution or attachment will be the responsibility of the user.

  • Seite 21: Inbetriebnahme

    Geräte anschließen, ist in den folgenden Abschnitten beschrieben. Laufwerke und Baugruppen Wenn Sie Laufwerke oder Baugruppen zusätzlich zu Ihrem Gerät erhalten haben, bauen Sie diese erst nach der Erstinstallation ein. Das Einbauen von Laufwerken und Baugruppen ist im Kapitel "Systemerweiterungen", Seite 60 beschrieben. Fujitsu...

  • Seite 22: Unterseitenabdeckung Montieren (Geräteabhängig)

    Geräteabdeckung angebracht und befindet sich normalweise nicht sichtbar unter der montierten Unterseitenabdeckung. FUJITSU Desktop ESPRIMO Q55x: Beim FUJITSU Desktop ESPRIMO Q55x ist das Typen-Leistungsschild auf der Geräteunterseite bzw. auf der rechten Geräteseite (im vertikalen Betrieb) angebracht. FUJITSU Desktop ESPRIMO Q95x: Montieren Sie die Unterseitenabdeckung nur dann, wenn Sie das Gerät in...
  • Seite 23 ► Haken Sie die Unterseitenabdeckung in den dafür vorgesehenen Öffnungen an der Unterseite ein (1). ► Klappen Sie die Abdeckung in Pfeilrichtung (2), bis diese spürbar und hörbar einrastet. Informationen zum Entfernen der Unterseitenabdeckung finden Sie in Abschnitt "Unterseitenabdeckung entfernen", Seite Fujitsu...

  • Seite 24: Gerät Aufstellen

    Betriebslage Sie können das Gerät in verschiedenen Betriebslagen verwenden: Horizontal, obere Gehäuseabdeckung nach oben Bei der Gerätevariante FUJITSU Desktop ESPRIMO Q55x müssen Sie bei dieser Betriebslage in den vier Ecken der Geräteunterseite die beigelegten Klebefüßchen aufkleben, siehe Abschnitt "Klebefüßchen befestigen (optional)", Seite...
  • Seite 25 Geräteseite die beigelegten Klebefüßchen aufkleben (Seite mit Schraublöchern für die Befestigung des Standfußes). Kleben Sie die Klebefüßchen so, dass keine Lüftungsöffnungen abgeklebt werden, siehe Abschnitt "Klebefüßchen befestigen (optional)", Seite Der Betrieb in vertikaler Betriebslage ist in Taiwan nicht erlaubt. Fujitsu...
  • Seite 26 Inbetriebnahme Vertikal mit Standfuß, Ein-/Ausschalter nach oben Montage siehe Abschnitt "Standfuß montieren (optional)", Seite 24 An der VESA-Schnittstelle eines Monitors, Ein-/Ausschalter nach oben Montage siehe Abschnitt "Gerät an der VESA-Schnittstelle eines Monitors montieren (optional)", Seite Fujitsu...

  • Seite 27: Klebefüßchen Befestigen (Optional)

    Ecken der linken Geräteseite an (Seite mit Schraublöchern für die Befestigung des Standfußes). Kleben Sie die Klebefüßchen so, dass keine Lüftungsöffnungen abgeklebt werden ► Horizontale Betriebslage ohne Standfuß: Bringen Sie die Klebefüßchen wie abgebildet in den vier Ecken der Geräteunterseite an (2). Fujitsu...

  • Seite 28: Standfuß Montieren (Optional)

    Schraublöchern ausgestattet. Bei den Geräten vom Typ ESPRIMO Q55x können Sie eine entsprechende Gehäuseabdeckung mit Schraublöchern bei Bedarf nachbestellen. Das Gerät muss so an den Bildschirm montiert werden, dass die Anschlüsse- und Bedienelemente seitlich bedienbar sind. Fujitsu...

  • Seite 29: Unterseitenabdeckung Entfernen

    Voraussetzung: Das Gehäuse ist geöffnet und die Gehäuseabdeckung ist entfernt (siehe "Untere Gehäuseabdeckung entfernen", Seite 88). ► Lösen Sie die Rastnasen (1) der Unterseitenabdeckung aus der Gehäuseabdeckung und entnehmen Sie die Unterseitenabdeckung (2). Informationen zum Befestigen der Unterseitenabdeckung finden Sie in Abschnitt "Unterseitenabdeckung montieren (geräteabhängig)", Seite Fujitsu...

  • Seite 30: Montage Mit Schrauben

    Inbetriebnahme Montage mit Schrauben ► Montieren Sie die Gehäuseabdeckung (a) mit den mitgelieferten Schrauben (1) an die Rückseite des Monitors. Fujitsu...
  • Seite 31 Inbetriebnahme ► Befestigen Sie das Gerät an der am Monitor montierten Gehäuseabdeckung. Fujitsu...

  • Seite 32: Montage Mit Bolzen Und Schrauben

    Inbetriebnahme Montage mit Bolzen und Schrauben ► Drehen Sie die vier Sechskant-Schraubbolzen an der Rückseite des Monitors ein (1). Fujitsu...
  • Seite 33 Inbetriebnahme ► Montieren Sie die Gehäuseabdeckung (a) mit den mitgelieferten Schrauben (1) an den Bolzen an der Rückseite des Monitors. Fujitsu...

  • Seite 34: Montage An Bildschirmen Mit Höhenverstellbarer Säule

    ► Befestigen Sie das Gerät an der am Monitor montierten Gehäuseabdeckung. Montage an Bildschirmen mit höhenverstellbarer Säule ► Lösen Sie alle Leitungen am Bildschirm. ► Befestigen Sie den Bildschirm ‑Fuß‑Adapter, indem Sie das Klettband um den Bildschirm‑Fuß legen (1) und durch die Metallöse zurückschlaufen (2). Fujitsu...
  • Seite 35 Inbetriebnahme ► Befestigen Sie Gehäuseabdeckung mit den mitgelieferten Schrauben (1) am Bildschirm-Fuß-Adapter. ► Befestigen Sie das Gerät an der am Monitor montierten Gehäuseabdeckung. Fujitsu...

  • Seite 36: Netzleitung Anschließen

    Prüfen Sie in der nachfolgenden Tabelle, welcher Netzstecker für Ihr Land zutrifft. Das nachfolgende Bild kann von Ihrer Ländervariante abweichen. ► Schließen Sie die Netzleitung (1) am Netzanschluss (AC IN) des Geräts an. ► Schließen Sie die Netzleitung (2) an eine Steckdose an. Fujitsu...

  • Seite 37: Externe Geräte Anschließen

    Lesen Sie die Dokumentation zum externen Gerät, bevor Sie es anschließen. Außer bei USB-Geräten müssen die Netzstecker gezogen sein, wenn Sie externe Geräte anschließen! Bei Gewitter dürfen Sie Leitungen weder stecken noch lösen. Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Fujitsu...

  • Seite 38: Anschlüsse Am Gerät

    ► Bereiten Sie den Bildschirm vor, wie in der Betriebsanleitung zum Bildschirm beschrieben (z. B. Leitungen stecken). Bildschirm ► Stecken Sie die Datenleitung in den gewünschten Bildschirmanschluss des Geräts. ► Schließen Sie die Netzleitung des Bildschirms an eine geerdete Schutzkontakt-Steckdose an. Fujitsu...

  • Seite 39: Usb-Maus Anschließen

    Die Geräte, die Sie an die serielle Schnittstelle anschließen, benötigen Treiber. Viele Treiber sind bereits in Ihrem Betriebssystem enthalten. Wenn der erforderliche Treiber fehlt, installieren Sie ihn. Aktuelle Treiber sind meist im Internet erhältlich oder werden auf einem Datenträger mitgeliefert. Fujitsu...

  • Seite 40: Externe Geräte An Die Usb-Anschlüsse Anschließen

    Ein PS/2-Gerät wird vom PC nur erkannt, wenn Sie das PS/2-Gerät bei ausgeschaltetem PC anschließen und den PC anschließend wieder einschalten. PS/2-Gerätanschließen Anschließen ► Schließen Sie das PS/2-Gerät am PS/2-Anschluss des PCs an. ► Schalten Sie den PC wieder ein. Fujitsu...

  • Seite 41: Erstes Einschalten: Die Software Wird Installiert

    Um Überhitzung zu vermeiden, dürfen die Lüftungsflächen des Bildschirms und des Geräts nicht verdeckt werden. ► Schalten Sie den Bildschirm ein (siehe Betriebsanleitung des Bildschirms). ► Drücken Sie den Ein-/Ausschalter an der Vorderseite des Geräts. Die Betriebsanzeige leuchtet, das Gerät startet. Fujitsu...

  • Seite 42: Installation Der Software

    Installation ► Lesen Sie bei Unklarheiten bezüglich der angeforderten Eingabedaten in der Hilfe zu Ihrem Betriebssystem nach. Weitere Informationen zum System sowie Treiber, Utilities und Updates finden Sie auf der DVD "Drivers & Utilities" und im Internet unter "http://www.fujitsu.com/fts/support". Fujitsu...

  • Seite 43: Bedienung

    Wenn das Gerät ausgeschaltet ist, verbraucht das Gerät ein Minimum an Energie. Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung müssen Sie den Netzstecker aus der Steckdose ziehen. ► Schalten Sie gegebenenfalls den Bildschirm aus (siehe Betriebsanleitung des Bildschirms). Fujitsu...

  • Seite 44: Anzeigen Am Gerät

    Die Anzeige leuchtet nicht: Das Gerät ist ausgeschaltet (vom Netz getrennt) oder betriebsbereit. Ist das Gerät betriebsbereit, kann das Gerät mit dem Ein-/Ausschalter eingeschaltet werden. Im Energiesparmodus darf das Gerät nicht vom Netz getrennt werden, da dies zu einem Datenverlust führen kann. Fujitsu...

  • Seite 45: Tastatur

    Bei einigen Tastaturen kann der Ein-/Ausschalter nur mit ACPI (Advanced Configuration and Power Management Interface) verwendet werden. Ansonsten ist die Taste ohne Funktion. Das Mainboard muss diese Funktion unterstützen. Tasten Tasten Tasten Eingabetaste bestätigt die markierte Auswahl. Die Eingabetaste wird auch als "Enter" oder "Return" bezeichnet. Fujitsu...
  • Seite 46 Tasten Tasten Tasten Tasten Taste Ctrl (Strg) Ctrl leitet Tastenkombinationen ein. Die Taste wird auch als "Strg", Ctrl "Control" oder "Steuerungstaste" bezeichnet. Ctrl+Alt+Del Strg+Alt+Entf(Ctrl+Alt+Del) Tasten Tastenkombinationen Windows-Sicherheit/Task Manager Ctrl Diese Tastenkombination startet das Fenster Windows-Sicherheit /Task Manager. Fujitsu...

  • Seite 47: Optisches Laufwerk (Geräteabhängig)

    Lagern Sie die den Datenträger nicht an zu warmen oder feuchten Orten. Sie können im Laufwerk Datenträger mit einem Durchmesser von 12 cm verwenden. Verwenden Sie keine Visitenkarten-CDs oder andere kleine Datenträger. Bei einem Datenträger minderer Qualität können Vibrationen und Lesefehler auftreten. Fujitsu...

  • Seite 48: Datenträger Einlegen Oder Entnehmen

    ► Entnehmen Sie einen eingelegten Datenträger. Wenn Sie die Entnahmetaste drücken während auf den Datenträger im optischen Laufwerk zugegriffen wird, wird der Datenträger nicht automatisch ausgegeben. Warten Sie, bis der Prozess abgeschlossen ist, und versuchen Sie es dann erneut. Fujitsu...

  • Seite 49: Manuelle Entnahme Von Datenträgern (Notentnahme)

    Laufwerksschublade (2) nun aus dem Laufwerk herausziehen. Funkkomponenten Wireless LAN / Bluetooth (geräteabhängig) Der Einbau einer von Fujitsu nicht zugelassenen Funkkomponente macht die für dieses Gerät erteilten Zulassungen ungültig. Der Betrieb der Funkkomponenten ist in Taiwan nicht erlaubt. Funkkomponenten ein- und ausschalten Mit dem Programm Geräte-Manager können Sie die Funkkomponenten...

  • Seite 50: Einstellungen Im Bios-Setup-Utility

    ► Drücken Sie die Funktionstaste ► Wenn ein Passwort vergeben ist, geben Sie das Passwort ein und drücken Sie die Eingabetaste. Wenn Sie das Passwort vergessen haben, wenden Sie sich bitte an Ihren Systemverwalter bzw. an unseren Service. Das BIOS-Setup-Utility startet. Fujitsu...

  • Seite 51: Bios-Setup-Utility Bedienen

    Exit Discarding Changes – Änderungen verwerfen und BIOS-Setup-Utility beenden ► Um die Änderungen zu verwerfen, wählen Sie Exit Discarding Changes und Yes. Die beim Aufruf des BIOS-Setup-Utility gültigen Einstellungen bleiben wirksam. Das BIOS-Setup-Utility wird beendet und das Gerät startet neu. Fujitsu...

  • Seite 52: Eigentums- Und Datenschutz

    Wir empfehlen Ihnen, grundsätzlich zwei SmartCards zu nutzen. Bewahren Sie eine der SmartCards immer an einem sicheren Ort auf, wenn Sie die andere SmartCard unterwegs mit sich führen. Um alle sicherheitsrelevanten Vorteile Ihres Systems nutzen zu können, benötigen Sie eine CardOS SmartCard von Fujitsu Technology Solutions. Fujitsu...

  • Seite 53: Smartcard-Leser Montieren

    Handvenensensor ein- und ausbauen (geräteabhängig)", Seite 76 beschrieben. SmartCard stecken Wenden Sie beim Stecken und Herausziehen der SmartCard keine Gewalt an. Achten Sie darauf, dass keine Fremdkörper in den SmartCard-Leser gelangen. ► Schieben Sie die SmartCard mit dem Chip nach oben in den SmartCard-Leser (1). Fujitsu...

  • Seite 54: Handvenensensor Verwenden (Geräteabhängig)

    Die Handfläche muss so positioniert werden, dass der Handteller mittig über den Handvenensensor zum Liegen kommt. Die Handfläche mit den leicht gespreizten Fingern sollte dabei eine ebene Fläche bilden. Die mitgelieferte Software zeigt die genaue Position der Hand über dem Handvenensensor an. Fujitsu...

  • Seite 55: Security Lock Verwenden

    Bedienung Security Lock verwenden Die nachfolgende Abbildung zeigt die Gerätevariante FUJITSU Desktop ESPRIMO Q95x. Bei der Gerätevariante FUJITSU Desktop ESPRIMO Q55x befindet sich die Security-Lock-Vorrichtung an derselben Position. Ihr Gerät verfügt über eine Security-Lock-Vorrichtung (1). Mit Hilfe der Security-Lock-Vorrichtung und des Kensington Lock Cable (Stahlkabel, Zubehör) können Sie Ihr Gerät vor Diebstahl schützen.

  • Seite 56: Verriegelungsbügel Verwenden

    Sie können zusätzlich für Ihr Gerät einen Verriegelungsbügel erwerben. Kontaktieren Sie den für Ihr Land zuständigen Service Desk oder Vertriebspartner. Die nachfolgende Abbildung zeigt die Gerätevariante FUJITSU Desktop ESPRIMO Q95x. Bei der Gerätevariante FUJITSU Desktop ESPRIMO Q55x befinden sich die betreffenden Komponenten an derselben Position.

  • Seite 57: Gehäuse Verplomben

    Um unberechtigten Personen das Öffnen des Gehäuses zu verbieten, können Sie das Gehäuse verplomben. ► Führen Sie Verplombungskette bzw. Verplombungsdraht durch eine der Ösen an der Rückseite des Geräts (siehe Kapitel "Rückseite", Seite 11). Verplombung Verplombungskette Verplombungsdraht MechanischeSicherung ► Verschließen Sie Verplombungskette bzw. Verplombungsdraht mit der Plombe. Fujitsu...

  • Seite 58: Problemlösungen Und Tipps

    Typen-Leistungsschild-Abdeckung bei Bedarf aus, um auf die Identnummer zugreifen zu können. ► Kontaktieren Sie zur Abklärung des Problems den für Ihr Land zuständigen Service Desk (siehe Service-Desk-Liste oder im Internet unter "http://support.ts.fujitsu.com/contact/servicedesk"). Halten Sie dazu die Ident-/Serien-Nr. Ihres Systems bereit.

  • Seite 59: Das Gerät Lässt Sich Nicht Mit Dem Ein-/Ausschalter Ausschalten

    Ursache Fehlerbehebung Systemabsturz ► Drücken Sie den Ein-/Ausschalter mindestens 4 Sekunden, bis sich das Gerät ausschaltet. Achtung: Dies kann zu einem Verlust Ihrer Daten führen! Dabei wird das Betriebssystem nicht ordnungsgemäß beendet. Beim nächsten Systemstart sind deshalb Fehlermeldungen möglich. Fujitsu...

  • Seite 60: Bildschirm Bleibt Dunkel

    Falsche Einstellung für den Bildschirm ► Starten Sie das System neu. ► Drücken Sie die Taste , während das System startet. ► Starten Sie das System im abgesicherten Modus. ► Stellen Sie den angeschlossenen Bildschirm ein, wie in der Betriebsanleitung des Bildschirms beschrieben. Fujitsu...

  • Seite 61: Kein Mauszeiger Am Bildschirm

    SmartCard verwenden. Ihre SmartCard muss dem ISO-Standard 7816-1, -2, -3 und -4 entsprechen. PIN für SmartCard vergessen Ursache Fehlerbehebung PIN vergessen. ► Wenn Sie in einem Netzwerk arbeiten, wenden Sie sich an Ihren Systemverwalter, der Ihr System über eine Supervisor-PIN entsperren kann. Fujitsu...

  • Seite 62: Smartcard Verloren

    Neue Software installieren Bei der Installation von Programmen oder Treibern können wichtige Dateien überschrieben und verändert werden. Um bei eventuellen Problemen nach der Installation auf die Originaldateien zugreifen zu können, sollten Sie vor der Installation eine Sicherungskopie (Backup) Ihres Festplatteninhaltes erstellen. Fujitsu...

  • Seite 63: Festplatteninhalt Wiederherstellen

    Handbuch "Recovery Guide". Tipps Thema Tipp Mangel an Systemressourcen ► Schließen Sie nicht benötigte Anwendungen. oder ► Rufen Sie die Anwendungen in anderer Reihenfolge auf. Weitere Handbücher Weitere Handbücher finden Sie als PDF-Dateien auf der DVD "Drivers & Utilities". Fujitsu...

  • Seite 64: Systemerweiterungen

    Temperatur der Komponenten im Betrieb nicht überschritten wird. Eventuell ist für eine Systemerweiterung oder Hardware-Hochrüstung ein Update des BIOS notwendig. Weitere Informationen finden Sie in der Hilfe zum BIOS oder gegebenenfalls im Technischen Handbuch zum Mainboard. Fujitsu...

  • Seite 65: Hinweise Zu Baugruppen

    Gegenstandes), bevor Sie mit Baugruppen arbeiten. • Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Fassen Sie die Baugruppen nur am Rand oder, falls vorhanden, an grün markierten Stellen (TouchPoints) an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe. Fujitsu...

  • Seite 66: Überblick Über Einbauplätze Und Laufwerke In Ihrem Gerät

    Das Gehäuse bietet Platz für mehrere Laufwerke und Komponenten. Kombinationsmöglichkeiten von Laufwerken / Komponenten Folgende Kombinationen sind je nach Gerätevariante möglich: Optisches Handvenen- SmartCard- 2,5-Zoll- Laufwerk sensor Leser Festplatte M.2-Modul Optisches Laufwerk Handvenen- sensor SmartCard- Leser 2,5-Zoll- Festplatte M.2-Modul Fujitsu...
  • Seite 67 1 = Einbauplatz für optisches Laufwerk oder 3 = Einbauplatz für 2,5-Zoll-Festplatte Smartcard-Leser / Handvenensensor 4 = Einbauplatz für M.2-Modul (geräteabhängig) 5 = Lüfter / Lithium-Batterie unter dem Lüfter 2 = Position Laufwerksblech für optisches Laufwerk oder Smartcard-Leser / Handvenensensor Fujitsu...
  • Seite 68 9 = Anschluss SmartCard-Leser / Laufwerk: Daten Handvenensensor 7 = Anschluss und Stecker 2,5-Zoll-Festplatte: Daten Unter der unteren Gehäuseabdeckung: Unter der unteren Gehäuseabdeckung (siehe "Obere Gehäuseabdeckung entfernen", Seite befinden sich: Zwei Speichermodule unter einer zusätzlichen Service-Abdeckung (nicht im Bild): Fujitsu...

  • Seite 69: Komponentenausbau Vorbereiten

    Sie müssen die obere Gehäuseabdeckung entfernen, wenn Sie folgende Komponenten aus- oder einbauen möchten: • Optisches Laufwerk und Leitungen • SmartCard-Leser / Handvenensensor und Leitungen • 2,5-Zoll-Festplatte • M.2-Modul, Lithium-Batterie und Lüfter Anschließend müssen Sie zudem den Laufwerkskäfig aus- und einbauen, siehe "Laufwerkskäfig aus- und einbauen", Seite Fujitsu...

  • Seite 70: Obere Gehäuseabdeckung Entfernen

    "Security Lock verwenden", Seite 51 "Verriegelungsbügel verwenden", Seite ► Drücken Sie die Entriegelung auf der Rückseite des Geräts in Pfeilrichtung (1) und schieben Sie die obere Gehäuseabdeckung gleichzeitig in Pfeilrichtung (2). ► Heben Sie die obere Gehäuseabdeckung vom Gerät ab (3). Fujitsu...

  • Seite 71: Obere Gehäuseabdeckung Befestigen

    "Verriegelungsbügel verwenden", Seite oder ► Wenn Sie einen Verriegelungsbügel und ein Kensington Lock Cable nutzen, um das Gerät zu schützen, schließen Sie den Verriegelungsbügel und befestigen Sie das Kensington Lock Cable, siehe "Verriegelungsbügel verwenden", Seite 52 "Security Lock verwenden", Seite Fujitsu...

  • Seite 72: Laufwerkskäfig Aus- Und Einbauen

    Öffnungen am Gehäuse (2). Informationen zur Steckerbelegung auf dem Mainboard finden Sie in "Überblick über Einbauplätze und Laufwerke in Ihrem Gerät", Abschnitt Seite 62 und in Ihrem Manual zum Mainboard. ► Legen Sie den Laufwerkskäfig vorsichtig seitlich ab (3). Fujitsu...

  • Seite 73: Laufwerkskäfig Einbauen

    Die obere Gehäuseabdeckung ist ausgebaut, siehe "Obere Gehäuseabdeckung entfernen", Seite Wenn Sie vor dem Einbau des Laufwerks bereits eine Blindblende oder einen SmartCard-Leser / Handvenensensor montiert haben, führen Sie zunächst die entsprechenden Schritte im jeweiligen Unterabschnitt dieses Kapitels durch. Fujitsu...

  • Seite 74: Wenn Sie Bereits Eine Blindblende Montiert Haben

    ► Entfernen Sie die Schraube (2) und entnehmen Sie die damit befestigte Blechabdeckung (EMV-Schutz) aus dem Gehäuse (3). Wenn Sie bereits einen SmartCard-Leser / Handvenensensor montiert haben ► Bauen Sie SmartCard-Leser / Handvenensensor und die zugehörige Leitung aus, siehe "Leser / Sensor ausbauen", Seite Fujitsu...

  • Seite 75: Laufwerk Einbauen

    Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. ► Lösen Sie das Laufwerksblech (b) vom Laufwerkskäfig. ► Befestigen Sie das Laufwerksblech wie abgebildet (3) am Laufwerk (c). Die Markierung "Front" (Vorderseite) auf dem Laufwerksblech muss wie abgebildet nach vorne rechts zeigen. Fujitsu...
  • Seite 76 ► Schieben Sie das Laufwerk vollständig in den Laufwerksschacht (6). Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie die obere Gehäuseabdeckung wieder ein, siehe "Obere Gehäuseabdeckung befestigen", Seite Fujitsu...

  • Seite 77: Optisches Laufwerk Ausbauen

    ► Lösen Sie die Leitungen des Laufwerks vom Mainboard, siehe Grafik zu den Steckplätzen im Abschnitt "Überblick über Einbauplätze und Laufwerke in Ihrem Gerät", Seite ► Bauen Sie den Laufwerkskäfig wieder ein, siehe "Laufwerkskäfig einbauen", Seite Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...
  • Seite 78 Systemerweiterungen ► Lösen Sie das Laufwerksblech wie abgebildet (4) vom Laufwerk (b). ► Befestigen Sie das Laufwerksblech (c) am Laufwerkskäfig. Fujitsu...

  • Seite 79: Wenn Sie Eine Blindblende Einbauen Möchten

    ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie die obere Gehäuseabdeckung wieder ein, siehe "Obere Gehäuseabdeckung befestigen", Seite Wenn Sie einen SmartCard-Leser / Handvenensensor einbauen möchten ► Bauen Sie SmartCard-Leser / Handvenensensor und die zugehörige Leitung ein, siehe "Leser / Sensor einbauen", Seite Fujitsu...

  • Seite 80: Smartcard-Leser Und Handvenensensor Ein- Und Ausbauen (Geräteabhängig)

    Wenn Sie bereits eine Blindblende montiert haben ► Bauen Sie die Blindblende aus, siehe "Wenn Sie bereits eine Blindblende montiert haben", Seite Wenn Sie bereits ein optisches Laufwerk montiert haben ► Bauen Sie das optische Laufwerk und die zugehörige Leitung aus, siehe "Laufwerk ausbauen", Seite Fujitsu...

  • Seite 81: Leser / Sensor Einbauen

    Kabel und Leitungen eingeklemmt werden. ► Bauen Sie den Laufwerkskäfig aus, siehe "Laufwerkskäfig ausbauen", Seite ► Stecken Sie die Leser-/Sensorleitung auf dem Mainboard, siehe Grafik zu den Steckplätzen im Abschnitt "Überblick über Einbauplätze und Laufwerke in Ihrem Gerät", Seite Fujitsu...

  • Seite 82: Smartcard-Leser / Handvenensensor Ausbauen

    ► Lösen Sie die Leser-/Sensorleitung vom Mainboard, siehe Grafik zu den Steckplätzen im Abschnitt "Überblick über Einbauplätze und Laufwerke in Ihrem Gerät", Seite ► Bauen Sie den Laufwerkskäfig wieder ein, siehe "Laufwerkskäfig einbauen", Seite Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...
  • Seite 83 ► Führen Sie Leser-/Sensorleitung und -stecker (a) durch die Öffnung im Laufwerkskäfig (2) aus dem Inneren des Gehäuses heraus. ► Entnehmen Sie den Leser / Sensor aus dem Laufwerksschacht (3). ► Lösen Sie das Laufwerksblech wie abgebildet (4) vom Laufwerk (c). ► Befestigen Sie das Laufwerksblech (d) am Laufwerkskäfig. Fujitsu...

  • Seite 84: Wenn Sie Ein Optisches Laufwerk Einbauen Möchten

    Stromversorgungsleitungen sind von der Festplatte und vom Mainboard gelöst, siehe "Obere Gehäuseabdeckung entfernen", Seite 66 "Laufwerkskäfig ausbauen", Seite ► Drücken Sie die EasyChange-Schienen an der Festplatte etwas zusammen (1) und ziehen Sie die Festplatte in Pfeilrichtung (2) aus dem Laufwerkskäfig. Fujitsu...

  • Seite 85: 2,5-Zoll-Festplatte Einbauen

    • Obere Gehäuseabdeckung und Laufwerkskäfig sind ausgebaut, siehe "Obere Gehäuseabdeckung entfernen", Seite 66 "Laufwerkskäfig ausbauen", Seite ► Befestigen Sie die EasyChange-Schienen seitlich am Festplattenlaufwerk (3), indem Sie jeweils die Stifte der EasyChange-Schiene in die entsprechenden Löcher der Festplatte stecken. Fujitsu...
  • Seite 86 ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie den Laufwerkskäfig und die obere Gehäuseabdeckung wieder ein, siehe "Laufwerkskäfig einbauen", Seite 69 "Obere Gehäuseabdeckung befestigen", Seite 67. Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...

  • Seite 87: Lüfter Aus- Und Einbauen

    "Obere Gehäuseabdeckung entfernen", Seite 66 "Laufwerkskäfig ausbauen", Seite ► Lösen Sie die Lüfterleitungen vom Mainboard. ► Um die Lüfterbefestigung zu lösen, halten Sie die Rastnasen (a) in Pfeilrichtung (1) gedrückt. ► Heben Sie den Lüfter aus dem Gehäuse (2). Fujitsu...

  • Seite 88: Lüfter Einbauen

    ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie den Laufwerkskäfig und die obere Gehäuseabdeckung wieder ein, siehe "Laufwerkskäfig einbauen", Seite 69 "Obere Gehäuseabdeckung befestigen", Seite 67. Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...

  • Seite 89: M.2-Modul Aus- Und Einbauen

    ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie den Laufwerkskäfig und die obere Gehäuseabdeckung wieder ein, siehe "Laufwerkskäfig einbauen", Seite 69 "Obere Gehäuseabdeckung befestigen", Seite 67. Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...

  • Seite 90: M.2-Modul Einbauen

    ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie den Laufwerkskäfig und die obere Gehäuseabdeckung wieder ein, siehe "Laufwerkskäfig einbauen", Seite 69 "Obere Gehäuseabdeckung befestigen", Seite 67. Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...

  • Seite 91: Lithium-Batterie Tauschen

    ► Wenn Sie keine weiteren Komponenten aus- oder einbauen möchten, bauen Sie den Laufwerkskäfig und die obere Gehäuseabdeckung wieder ein, siehe "Laufwerkskäfig einbauen", Seite 69 "Obere Gehäuseabdeckung befestigen", Seite 67. Achten Sie darauf, dass keine Kabel und Leitungen eingeklemmt werden. Fujitsu...

  • Seite 92: Untere Gehäuseabdeckung Entfernen Und Befestigen

    "Security Lock verwenden", Seite 51 "Verriegelungsbügel verwenden", Seite ► Drücken Sie die Entriegelung auf der Rückseite des Geräts in Pfeilrichtung (1) und schieben Sie die untere Gehäuseabdeckung gleichzeitig in Pfeilrichtung (2). ► Heben Sie die untere Gehäuseabdeckung vom Gerät ab (3). Fujitsu...

  • Seite 93: Untere Gehäuseabdeckung Befestigen

    ► Wenn Sie einen Verriegelungsbügel und ein Kensington Lock Cable nutzen, um das Gerät zu schützen, schließen Sie den Verriegelungsbügel und befestigen Sie das Kensington Lock Cable, siehe "Verriegelungsbügel verwenden", Seite 52 "Security Lock verwenden", Seite ► Stellen Sie das Gerät wieder richtig herum auf. Fujitsu...

  • Seite 94: Speichererweiterung Aus- Und Einbauen

    Zum Aus- und Einbau des Speichermoduls müssen Sie die Service-Abdeckung öffnen. Die nachfolgende Beschreibung ist für beide Speichermodule identisch. Service-Abdeckung öffnen ► Schieben Sie die Verriegelung in Pfeilrichtung (1) und halten Sie sie fest. ► Ziehen Sie die Abdeckung an der Lasche in Pfeilrichtung (2) vom Gehäuse ab. Fujitsu...

  • Seite 95: Speichermodul Ausbauen

    ► Ziehen Sie das Speichermodul in Pfeilrichtung aus dem Einbauplatz (3). Speichermodul einbauen ► Setzen Sie das Speichermodul mit den Anschlusskontakten und der Aussparung (a) voran in den Einbauplatz (1). Speichererweiterung Speichermodul ► Klappen Sie das Speichermodul vorsichtig nach unten, bis es spürbar einrastet (2). Fujitsu...

  • Seite 96: Service-Abdeckung Schließen

    Systemerweiterungen Service-Abdeckung schließen ► Setzen Sie die Rastnasen der Abdeckung in die zugehörigen Aussparungen am Gehäuse (2) ein. ► Klappen Sie die Abdeckung in Pfeilrichtung (2). Komponentenausbau abschließen ► Schließen Sie die zuvor gelösten Leitungen wieder am Gerät an. Fujitsu...

  • Seite 97: Technische Daten

    10 mm / 0,39 inch mit Lüftungsöffnungen min. 200 mm / 7,87 inch (Ausnahme: Unterseite bei vertikaler Betriebslage, siehe "Gerät aufstellen", Seite Die Datenblätter zu diesen Geräten bieten weitere technische Daten. Sie finden die Datenblätter im Internet unter "http://www.fujitsu.com/fts/". Fujitsu...

  • Seite 98: Stichwörter

    Erstes Anschalten 37 DVD Drivers & Utilities 14 Software 37–38 DVD User Documentation 14 Kensington Lock Cable 51 Eigentumsschutz 48 Komponenten Ein-/Ausschalter 41 einbauen/ausbauen 60 Elektromagnetische Verträglichkeit 15 Konfiguration, BIOS-Setup-Utility 46 Energie sparen 14 Entsorgung 14 Ergonomisch Bildschirmarbeitsplatz 20 LAN-Anschluss 34 Fujitsu...
  • Seite 99 Geräte anschließen 35 Lithium-Batterie 87 Servicefall 60 Transport 13–14 Setup siehe BIOS-Setup-Utility 46 Sicherheitsfunktionen SmartCard 48 Übersicht SystemLock 48 Gerät 7 Sicherheitshinweise 13 Unversal Serial Bus 34 Software USB-Anschluss 35 Installation 37–38 Geräte anschließen 36 Speicherausbau Tastatur anschließen 35 Fujitsu...
  • Seite 100 Stichwörter USB-Geräte anschließen 36 Wechseln USB-Maus anschließen 35 Lithium-Batterie 87 Wichtige Hinweise 13 Wiedertransport 13–14 Verpackung 17 auspacken 17 Verplombung 53 Ziffernblock 41 Verplombungsdraht 53 Verplombungskette 53 Verriegelungsbügel 52 Vorhängeschlossklammer 52 Fujitsu...
