2. Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

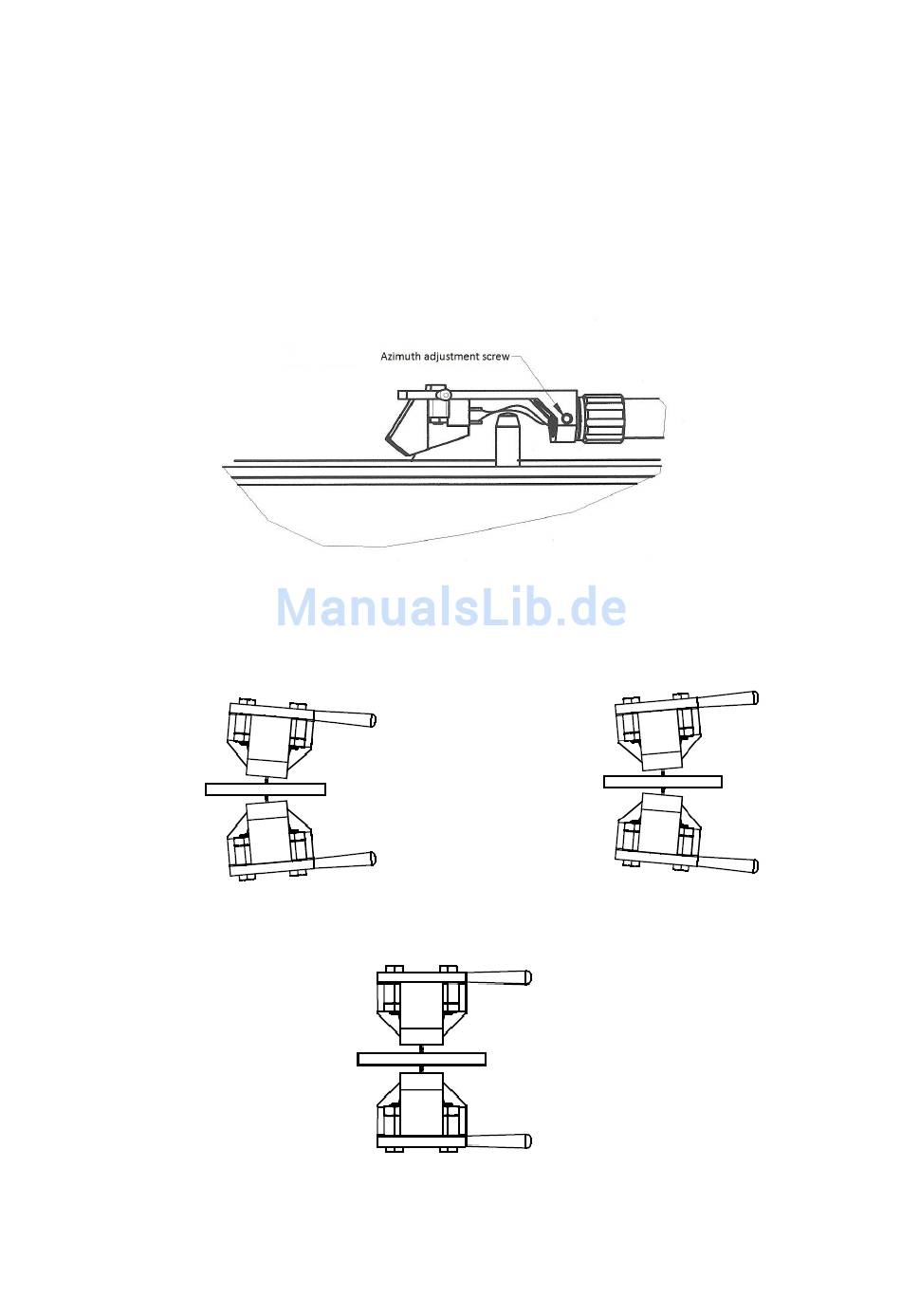

Am hinteren Ende des Tonkopfträgers (Headshell) befindet sich eine kleine Madenschraube, nach deren Lösen
der horizontale Abspielwinkel (Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich der Tonkopfträger leicht um
seine Längsachse drehen lässt. Mit Hilfe z.B. eines Geodreieckes lässt sich nun die Oberkante des
Tonabnehmergehäuses parallel zur Schallplatte einstellen.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Beispiele für nicht korrekte Azimuteinstellung:
Zu starke Neigung: Zu starke Neigung:
Die korrekte Position ist bei 100% Parallelität zur Platte erreicht.
