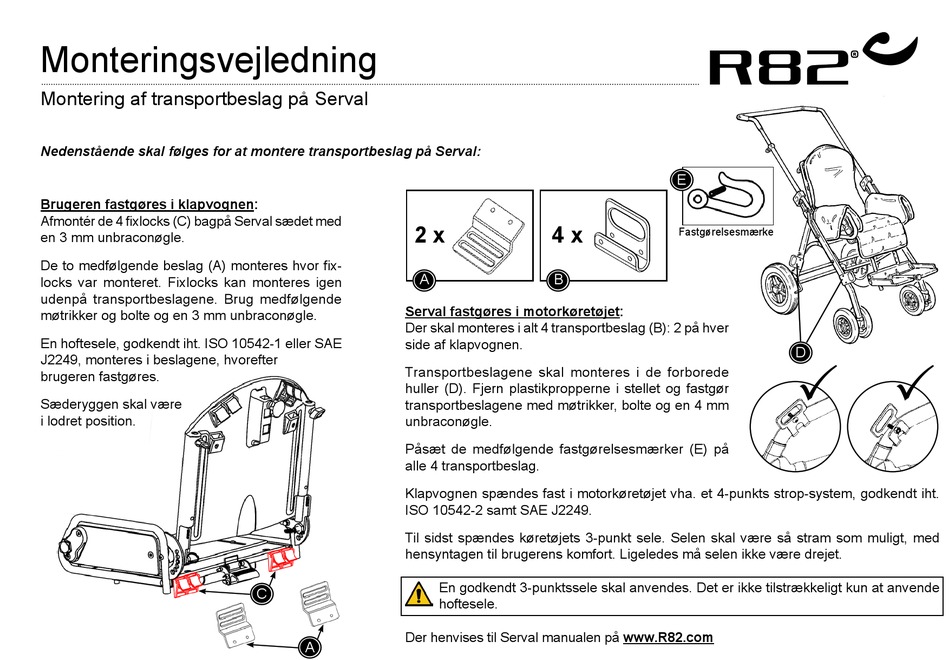

Monteringsvejledning
Montering af transportbeslag på Serval
Nedenstående skal følges for at montere transportbeslag på Serval:
Brugeren fastgøres i klapvognen:
Afmontér de 4 fixlocks (C) bagpå Serval sædet med
en 3 mm unbraconøgle.
De to medfølgende beslag (A) monteres hvor fix-
locks var monteret. Fixlocks kan monteres igen
udenpå transportbeslagene. Brug medfølgende
møtrikker og bolte og en 3 mm unbraconøgle.
En hoftesele, godkendt iht. ISO 10542-1 eller SAE
J2249, monteres i beslagene, hvorefter
brugeren fastgøres.
Sæderyggen skal være
i lodret position.
2 x
A
Serval fastgøres i motorkøretøjet:
Der skal monteres i alt 4 transportbeslag (B): 2 på hver
side af klapvognen.
Transportbeslagene skal monteres i de forborede
huller (D). Fjern plastikpropperne i stellet og fastgør
transportbeslagene med møtrikker, bolte og en 4 mm
unbraconøgle.
Påsæt de medfølgende fastgørelsesmærker (E) på
alle 4 transportbeslag.
Klapvognen spændes fast i motorkøretøjet vha. et 4-punkts strop-system, godkendt iht.
ISO 10542-2 samt SAE J2249.
Til sidst spændes køretøjets 3-punkt sele. Selen skal være så stram som muligt, med
hensyntagen til brugerens komfort. Ligeledes må selen ikke være drejet.
C
Der henvises til Serval manualen på www.R82.com
A
4 x
B
En godkendt 3-punktssele skal anvendes. Det er ikke tilstrækkeligt kun at anvende
hoftesele.
E
Fastgørelsesmærke
D
