Julabo HE-4 Betriebsanleitung Seite 71

ALARM
AK
2
3
1
STAND-BY
3
2 4
1 5
6
REG+E-PROG

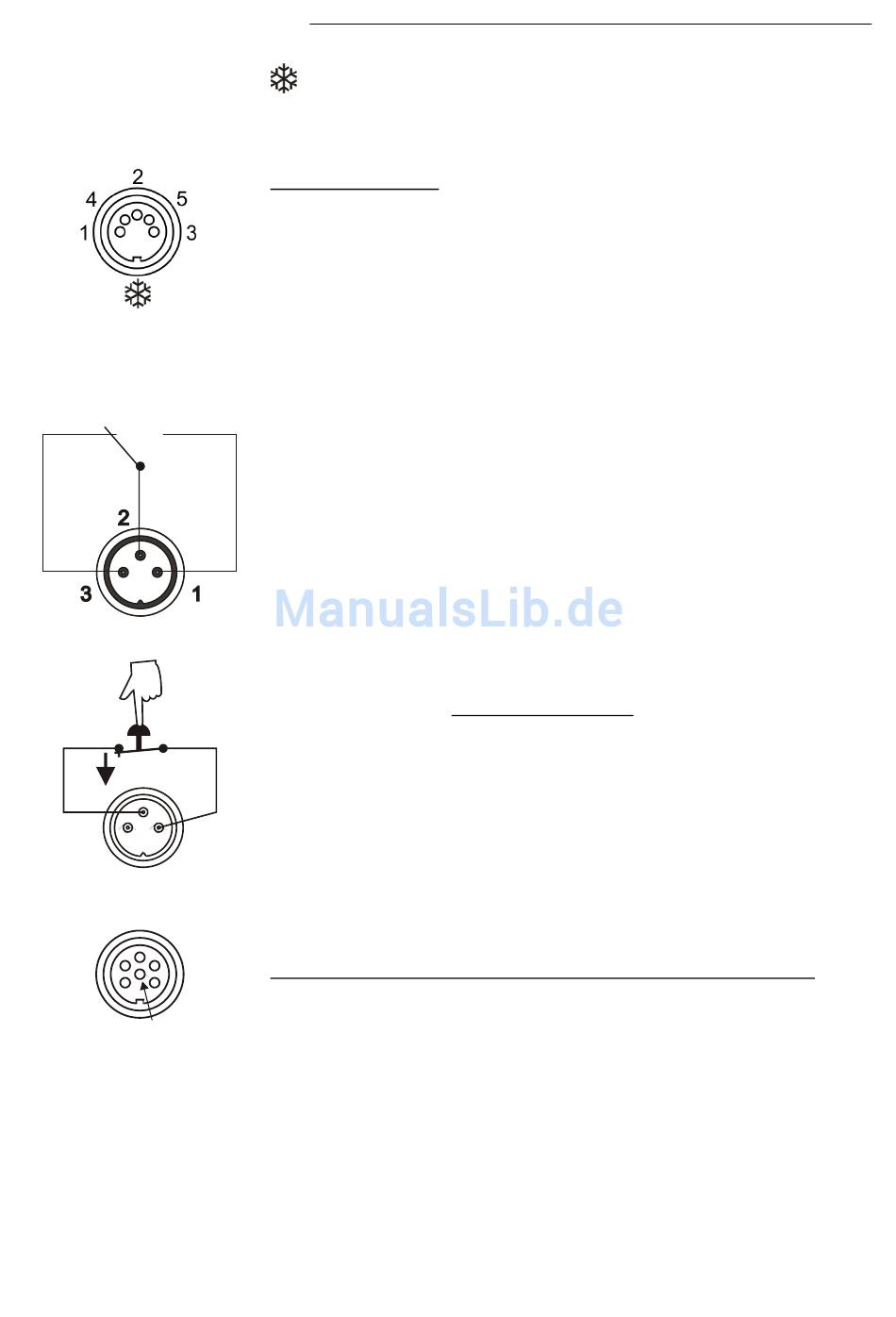

/ Steuerausgang
nur für JULABO Kältemaschine
oder JULABO MVS Magnetventil-Steuergerät für Kühlwasser
Anschlussbelegung:
Pin Signal (nur bei angeschlossenem JULABO Gerät)
1 +24 V (I max. 25 mA)
2 0 V
3 Alarm Relais
4 Reserviert, nicht benutzen!
5 Kältepuls
Alarm-Ausgang
(für Zustands-Anzeige auf Distanz)
Dieser Anschluss ist als potentialfreier Wechselkontakt ausgeführt.
Funktionsbeschreibung Seite 65
Schaltleistung
Schaltspannung dabei
Schaltstrom dabei
STAND-BY Eingang (für externen Not-Aus)
Anschlussbelegung : Pin
Funktionsbeschreibung Seite 66
Programmgeber-Eingang / Temperaturschreiberausgänge
Pin
1 Spannungs-Ausgang
2 Spannungs-Ausgang
3 Gnd für Ausgänge
4 Programmgeber Eingang EPROG
5 Strom-Ausgang
6 Gnd für Programmgeber
Funktionsbeschreibungen Seite 62
max. 30 W / 40 VA
max. 125 V∼/−
max. 1 A
Signal
1 nicht belegt
2 5 V / DC
3 0 V
Kanal1
Kanal2
Kanal3
HE / SE
Signal
0 ... 10 V
0 ... 10 V
0 V
0 ... 10 V / 0 ... 20 mA
0 ... 20 mA / 4 ... 20 mA
0 V
