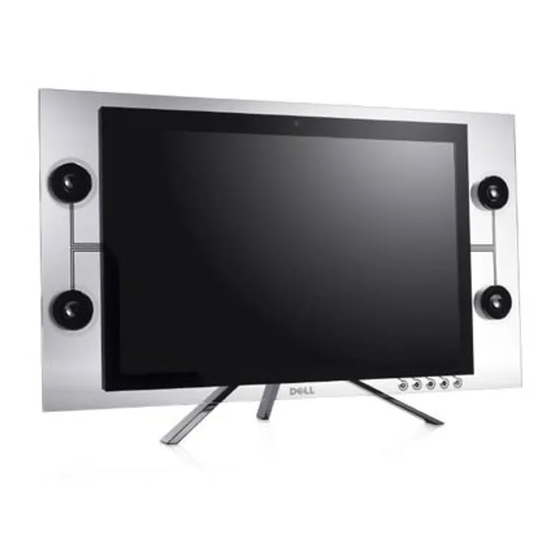

Bedienungsanleitung für Flachbildschirm Dell™ Crystal
Über Ihren Monito
Produktmerkmale
Bezeichnung von Einzelteilen und Reglern
Technische Daten Monitor
USB- (Universal Serial Bus) Schnittstelle
Technische Daten der integrierten Lautsprecher
Plug-and-Play-Leistungsfähigkeit
Webcam-MIC-Spezifikationen
Wartungsrichtlinien
Aufstellen des Monitors
Anschließen des Monitors
Bedienen des Monitor
Verwenden der Regler des Bedienfelds
Verwenden des On-Screen-Displays (OSD)
Einstellen der optimalen Auflösung
Verwendung der Lautsprecher
Neigungsverstellung verwenden
Verwenden der Kamera
Hinweis, Vorsicht und Achtung
HINWEIS:
Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT:
VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung
des Problems bereit.
ACHTUNG:
ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2007-2008 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind
Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems
Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-
Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung
entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell Crystal
Juni 2008 Rev. A02
Störungsbehebung
Fehlerbehebung des Monitors
Allgemeine Probleme
Kameraprobleme
Produktspezifische Probleme
Fehlersuche der Lautsprecher
Anhang
Sicherheitshinweise
FCC-Hinweis (nur USA)
Dell Kontaktangaben
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Crystal
Inhaltszusammenfassung für Dell Crystal
- Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S.
-
Seite 2: Über Ihren Monitor
Technische Daten der integrierten Lautsprecher Webcam-MIC-Spezifikationen Wartungsrichtlinien Produktmerkmale Der Flachbildschirm Crystal besitzt eine Aktivmatrix-, Dünnfilmtransistor- (TFT), Flüssigkristallanzeige (LCD). Die Funktionsmerkmale des Monitors umfassen: ■ 22-Zoll (558.8 mm) sichtbarer Anzeigebereich. ■ 1680 x 1050 Aufösung sowie Unterstützung einer Vollbildanzeige für niedrigere Auflösungen. ■ Breiter Sichtwinkel, der das Betrachten in sitzender oder stehender Position oder bei Bewegungen von einer Seite zur anderen gestattet. -
Seite 3: Technische Daten Monitor
Ab-Taste OK-Taste Ein-/Aus-Taste Webcam Lautsprecher Rückansicht Rückansicht Seitenansicht Linke Seite Rechte Seite Unteransicht Ansicht von unten mit Monitor-Standfuß Technische Daten Monitor... -
Seite 4: Energieverwaltungsmodi
TDie folgenden Abschnitte informieren über die unterschiedlichen Modi zur Energieverwaltung sowie die Pin-Zuordnungen für die unterschiedlichen Anschlüsse Ihres Monitors. Energieverwaltungsmodi Wenn Sie eine VESA DPM™-kompatible Grafikkarte oder Sofware mit Ihrem PC verwenden, senkt der Monitor seinen Stromverbrauch automatisch, wenn er nicht genutzt wird. Dies wird Energiesparmodus genannt. Der Monitor schaltet sich automatisch wieder ein, sobald Sie eine Taste betätigen, die Maus bewegen oder ein anderes Eingabegerät benutzen. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung der automatischen Energiesparfunktion: VESA-Modi Horizontale Sync Vertikale Sync Video Netzanzeige Leistungsaufnahme Normalbetrieb Aktiv Aktiv Aktiv Blau 40 W (typisch) mit Audio Modus Aktiv Aus Inaktiv Inaktiv... -
Seite 5: Universal Serial Bus (Usb) Schnittstelle
T.M.D.S. Data 2- T.M.D.S. Data 2 Shield T.M.D.S. Data 2+ T.M.D.S. Data 1+ T.M.D.S. Data 1 Shield T.M.D.S. Data 1- T.M.D.S. Data 0+ T.M.D.S. Data 0 Shield T.M.D.S. Data 0- T.M.D.S. Clock + T.M.D.S. Clock Shield T.M.D.S. Clock - Reserved(N.C. on device) DDC/CEC Ground +5V Power Hot Plug Detect... -
Seite 6: Plug&Play-Unterstützung
Stift-Nummer 4-pol. Seite des Anschlusses HINWEIS: Der USB-Anschluss steht nur für die Webcam zur Verfügung. HINWEIS: Die USB 2.0-Funktion erfordert einen 2.0-kompatiblen Computer. HINWEIS: Die USB-Schnittstelle des Monitors funktioniert NUR, wenn der Monitor eingeschaltet ist (oder im Energiesparmodus ist). Durch das Aus- und wieder Einschalten Ihres Monitors wird die USB- Schnittstelle neu initialisiert; es kann daher einige Sekunden dauern, bis angeschlossene Peripheriegeräte ihre normale Funktion wieder aufnehmen. -
Seite 7: Technische Daten Der Integrierten Lautsprecher
Blendschutz mit Hartbeschichtung 2H Hintergrundbeleuchtung CCFL (4) Edgelight-System Bildaufbauzeit 2 ms Standard Farbgamut (typisch) 98%* * Crystal-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (98.3%) und CIE1931 (92%). Technische Daten der integrierten Lautsprecher 95 Hz bis 20 kHz bei 10 dB, unter durchschnittlichem System-Frequenzgang Schalldruckpegel 10 W kontinuierliche Durchschnittsleistung (beide Lautsprecher... -
Seite 8: Systemnforderungen
Dell Webcam Manager ist ein zentraler Zugriffspunkt für alle Webcam-bezogenen Applikationen. Durch Webcam Manager können Sie schnell und mühelos Ihre bevorzugten Webcam-Applikationen finden und starten. · Dell Webcam Console Die Dell Webcam Console bietet eine kundenspezifische Kombination von attraktiven Funktionen wie z.B. erweiterte Video- und Audioeffekte, Gesichtsverfolgung und Kindersicherung, um Ihr Videounterhaltungserlebnis anzureichern. · Live! Cam Avatar Live! Cam Avatar erlaubt Ihnen sich als einen Superstar, einen haarigen Freund oder irgendeine von Ihnen definierten Zeichentrickfigur zu verstellen, wenn Sie mit einer Nachrichtensofortversand-Software eine Videounterhaltung vornehmen. -
Seite 9: Technische Daten Der Auflösung
Technische Daten der Auflösung Horizontaler Abtastbereich 30 kHz bis 83 kHz (automatisch) Vertikaler Abtastbereich 56 Hz bis 76 Hz (automatisch) Optimale voreingestellte Auflösung 1680 x 1050 bei 60 Hz Höchste voreingestellte Auflösung 1680 x 1050 bei 60 Hz Unterstützte Videomodi Videoanzeige (HDMI-Wiedergabe) 480i/480p/576i/576p/720p/1080i/1080p (Unterstützt HDCP) -
Seite 10: Achtung: Sicherheitshinweise
Informationen. Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS:Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: 1. Besuchen Sie support.dell.com. 2. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. -
Seite 11: Internetzugang Haben
Zum Inhaltsverzeichnis Einstellen des Monitors Dell™ Crystal Flachbildschirmmonitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1680x1050 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1680x1050 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik- Adapter, der diese Auflösungen unterstützt, zu erkundigen. Zum Inhaltsverzeichnis... - Seite 12 Zum Inhaltsverzeichnis Einstellen des Monitors Dell™ Crystal Flachbildschirmmonitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.
-
Seite 13: Verwendung Der Vorderen Bedientasten
Aufwärts Verwenden Sie die Abwärts-Taste, um die Posten im OSD-Menü zu verringern. Abwärts Verwenden Sie die OK-Taste, um Ihre Wahl zu bestätigen. Verwenden Sie die Ein-/Aus-Taste, um den Monitor ein- und auszuschalten. Das blaue DELL-Logo zeigt an, dass der Bildschirm eingeschaltet und funktionsfähig ist. Ein bernsteinfarbenes DELL-Logo zeigt den Energiesparmodus an. Netztaste (mit DELL-Logo-Anzeige) HINWEIS: Sie können die Tasten als Schnelltasten zum Einblenden der Lautstärke-Einstellleiste verwenden und die Lautstärke anschließend mit der Taste erhöhen oder mit der Taste ... - Seite 14 Drücken Sie die Menü-Taste, um das zu aufzurufen und das Hauptmenü anzuzeigen. Hauptmenü Drücken Sie die Tasten , um zwischen den Optionen im Menü umzuschalten. Wenn Sie von einem Symbol zum anderen navigieren, wird der Name der Option hervorgehoben. Um den hervorgehobenen Posten im Menü anzuwählen, drücken Sie die Taste erneut. Drücken Sie die Tasten , um den gewünschten Parameter zu wählen. Drücken Sie die Taste , um den Schiebebalken aufzurufen, dann die Taste oder , entsprechend den Anzeigen im Menü, um Ihre Änderungen durchzuführen. Drücken Sie die Taste , um auf das vorherige Menü zurückzukehren, ohne die gegenwärtigen Einstellungen zu übernehmen, bzw. die Taste um die Einstellungen zu übernehmen und dann auf das vorherige Menü zurückzukehren. Die nachfolgende Tabelle enthält eine Liste aller OSD-Menüoptionen und ihrer Funktionen. Symbol Menü und Untermenüs Beschreibung In diesem Menü können Sie Helligkeit und Kontrast anpassen. Helligkeit & Kontrast Zurück Mit der Taste wieder zurück zum Hauptmenü.
- Seite 15 Graphics: Wählen Sie diesen Modus, wenn Ihr Bildschirm an Ihren Computer angeschlossen ist. Video: Wählen Sie diesen Modus, wenn Ihr Bildschirm an einen DVD-Spieler angeschlossen ist. HINWEIS: Je nach dem gewählten Anzeigemodus sind die für Ihren Bildschirm verfügbaren Voreinstellungsmodi verschieden. Voreingestellte Modi Ermöglicht Ihnen die Auswahl aus einer Liste der voreingestellten Farbmodi. Im Graphics-Modus können Sie die Farbe auf die folgenden Voreinstellungswerte einstellen: Standard: Die Vorgabe-Farbeinstellungen des Bildschirms werden geladen. Dies ist der Werksvorgabe-Modus. Multimedia: Lädt die Farbeinstellungen, die für Multimedia-Anwendungen am besten geeignet sind. Spiel: Lädt die Farbeinstellungen, die für Spiele-Anwendungen am besten geeignet sind. Warm: Erhöht die Farbtemperatur. Der Bildschirm erscheint wärmer und mit einem rot/gelben Farbton. Kühl: Verringert die Farbtemperatur. Der Bildschirm erscheint kühler und mit einem blauen Farbton. sRGB: Em Emuliert 72 % der NTSC-Farbe. Benutzer(R,G,B): Ermöglicht Ihnen die manuelle Durchführung der Farbeinstellungen. Verwenden Sie die Taste ...
- Seite 16 HINWEIS: Im dynamischen Kontrastmodus ist die Helligkeitsreglung deaktiviert. Reaktionszeit Eine Ansprechzeit ist erforderlich, bevor ein Bildpunkt von vollständig aktiviert (schwarz) auf vollständig deaktiviert (weiß) und dann zurück auf vollständig aktiviert umschaltet. Die Ansprechzeit kann wie folgt eingestellt werden: Normal Overdrive (Vorgabe) Bild zurücksetzen Stellt die Anzeigeeinstellungen auf die Werksvorgaben zur Verwenden Sie dieses Menü, um die Audio-Einstellungen Ihrer eingebauten Lautsprecher durchzuführen. Audioeinstellung Audioeinstellungsmodus- Untermenü Zurück Mit der Taste wieder zurück zum Hauptmenü.
- Seite 17 Zurück Mit der Taste wieder zurück zum Hauptmenü. Sprache Mit der Sprache-Option können Sie eine von fünf OSD-Sprachen (Deutsch, Spanisch, Französisch, Japanisch oder Englisch) auswählen. Menütransparenz Ermöglicht Ihnen die Einstellung des OSD-Hintergrunds von lichtundurchlässig bis durchsichtig. Menü-Anzeigezeit Ermöglicht Ihnen die Einstellung der Zeit, während der die OSD-Anzeigen aktiviert bleiben, nachdem Sie eine Taste am Bildschirm gedrückt haben. Mit den Tasten können Sie die gewünschte Zeit in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen. ...
-
Seite 18: Osd-Warnmeldungen
3. Stellen Sie die Bildschirmauflösung auf 1680 x 1050 ein. 4. Klicken Sie auf OK. Wenn 1680 x 1050 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell. Falls Sie einen tragbaren oder einen Desktop-Dell-Computer besitzen: Rufen Sie support.dell.com auf, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. ¡ Falls Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: Besuchen Sie die Unterstützungs-Website Ihres Computerherstellers und laden Sie die aktuellsten Grafiktreiber herunter. -
Seite 19: Neigungsverstellung Verwenden
Klicken Sie auf Fertig stellen, um den Computer nach erfolgter Installation neu zu starten. Manuelles Einstellen der Kamera Zum Aufruf der Kamera-Hilfedatei klicken Sie mit der rechten Maustaste auf das Symbol Dell Webcam Center im Benachrichtigungsbereich und klicken Sie auf auf Webcam Center starten. Klicken Sie im Menü auf Hilfe und wählen Sie Inhalt. - Seite 20 Manuelles Einstellen der Kamera Wenn Sie nicht möchten, dass sich die Kamera automatisch einstellt, können Sie die Kamera manuell einstellen. Einstellen des Kontrasts, der Helligkeit und der Lautstärke 1. Klicken Sie mit der rechten Maustaste auf das Symbol Dell Webcam Manager in der Taskleiste unten rechts im Bildschirm. Klicken Sie auf Webcam-Konsole starten. 2. Im Fenster Webcam-Konsole: · Klicken Sie auf die Registerkarte Kamera, um Videoeinstellungen vorzunehmen, z.B. Kontrast und Helligkeit.
- Seite 21 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1680X1050 einzustellen. 4. Klicken Sie auf OK. Wenn 1680X1050 nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zum Inhaltsverzeichnis...
- Seite 22 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft, Windows, und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S.
-
Seite 23: Aufstellen Des Monitors
Zurück zur Inhaltsseite Aufstellen des Monitors Bedienungsanleitung für Flachbildschirm Dell™ Crystal Anschließen des Monitors Anschließen des Monitors ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise. Anschließen Ihres Bildschirms mit einem HDMI-Kabel Um Ihren Bildschirm mit einem HDMI-Kabel anzuschließen: 1. Schalten Sie Ihren Computer/DVD-Spieler aus. - Seite 24 Schließen Sie das andere Ende des HDMI-DVI-Adapters an Ihren Computer an. 4. Schließen Sie das USB-Kabel (optional) an die USB-Buchse Ihres Systems an. HINWEIS: Sie müssen das USB-Kabel an Ihr System anschließen, um die eingebaute Webcam Ihres Bildschirms verwenden zu können. 5. Schließen Sie den Gleichstromadapter an des Netzkabel des Bildschirms an. 6. Stecken Sie das andere Ende des Gleichstromkabels in eine Steckdose ein. 7. Schalten Sie Ihr System ein. Drücken Sie die Netztaste des Bildschirms, um diesen einzuschalten. Erfolgt keine Anzeige, sehen Sie bitte in der Fehlerbehebung des Monitors. Zurück zur Inhaltsseite ...
-
Seite 25: Störungsbehebung
1. Schalten Sie sowohl den Computer als auch den Monitor aus. 2. Ziehen Sie das Videokabel von der Rückseite des Computer oder Ausgabegeräts ab, damit die Eigendiagnose richtig durchgeführt wird. 3. Schalten Sie den Monitor ein. Falls der Bildschirm funktioniert, Sie aber kein Videosignal erkennen können, erscheint eine schwebende Eigendiagnose-Dialogbox auf dem Bildschirm. HINWEIS: Im Eigendiagnose-Modus zeigt der Bildschirm das Dell-Logo an. HINWEIS: Die Eigendiagnose-Dialogbox wird auch während des normales Systembetriebs angezeigt, wenn ein Videokabel abgetrennt oder beschädigt wird. Schalten Sie den Bildschirm aus, und schließen Sie das Videokabel erneut an; schalten Sie dann sowohl den Computer als auch den Bildschirm ein. Falls Ihr Monitorbildschirm nach dem obigen Vorgang immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert ... - Seite 26 Video erzeugen. Es wird die Verwendung einer Breitbandverbindung mit gutem Durchsatz empfohlen. Internet verwendet wird Farbproblem Die Blder haben einen Rot- Setzen die Kamera über die Dell Webcam-Konsole auf ihre Standardeinstellungen zurück. Weitere Informationen siehe , Blau- oder Grünstich Verwenden der Kamera Stellen Sie Kamerafarbe über die Dell Webcam-Konsole ein. Weitere Informationen siehe Verwenden der Kamera Kein Bild Leerer Bildschirm Verstärken Sie das verfügbare Umgebungslicht, ändern Sie die Richtung der Kamera oder ändern Sie die Lichtquelle. Setzen die Kamera über die Dell Webcam-Konsole auf ihre Standardeinstellungen zurück. Weitere Informationen siehe Verwenden der Kamera.
-
Seite 27: Produktspezifische Probleme
1. Klicken Sie im Dell Webcam Center, auf Extras®Kontrolle der Audioquelle. 2. Wählen Sue Monitor Webcam (C22W) im Listenfeld Audioquelle. 3. Schieben Sie den Regler Lautstärke auf den gewünschten Lautstärkepegel. Testen Sie das Mikrofon. Testen Sie das Mikrofon mit einer anderen Anwendung als das Dell Webcam Center Sie das Mikrofon: 1.Klicken Sie auf Start®Systemsteuerung®Sound und Audiogeräte. - Seite 28 Zurück zur Inhaltsseite...
