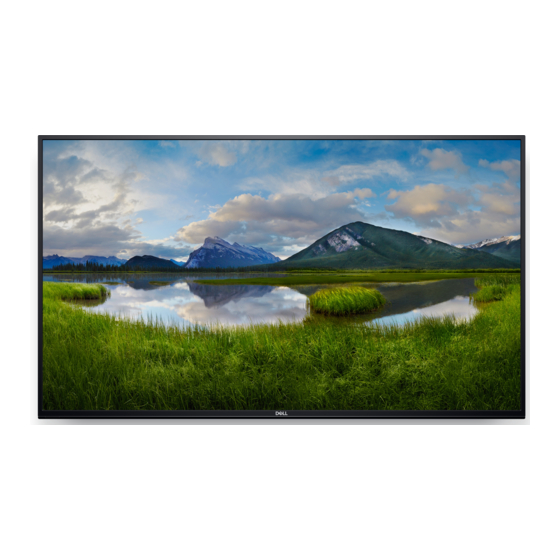

Dell C5519Q
Bedienungsanleitung
Monitormodell: C5519Q
Regulierungsmodell: C5519Qc

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell C5519Q

Inhaltszusammenfassung für Dell C5519Q

  • Seite 1 Dell C5519Q Bedienungsanleitung Monitormodell: C5519Q Regulierungsmodell: C5519Qc...
  • Seite 2 WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2018–2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2020– 1...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Über Ihren Monitor ......6 Lieferumfang ......6 Produktmerkmale .
  • Seite 4 Richtlinien ......59 Dell kontaktieren ..... . 59...
  • Seite 5 Dell-Computer ..... . . 61 Nicht-Dell-Computer ......61 Wartungsanweisungen.

  • Seite 6: Über Ihren Monitor

    Lieferumfang Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und Dell kontaktieren, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht...

  • Seite 7: Produktmerkmale

    Der Dell-Flachbildschirm C5519Q verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Der Monitor besitzt folgende Merkmale: • C5519Q: 1.386,84 mm anzeigbare Anzeige (diagonal gemessen), Auflösung von 3840 x 2160, Vollbildunterstützung bei niedrigeren Auflösungen. • VESA- (Video Electronics Standards Association) Montagelöcher (400 x 400 mm) für flexible Montagelösungen.

  • Seite 8: Übersicht Über Einzelteile Und Bedienelemente

    Übersicht über Einzelteile und Bedienelemente Vorderseite IR-Objektiv (mit LED-Indikator) Über Ihren Monitor...

  • Seite 9: Rückseite

    Rückseite DELL C5519Q 液晶显示器 Flat Panel Monitor /Monitor Plano Panel / 型号: C5519Q Moniteur écran plat /液晶顯示器 输入电源:100-240V 50/60Hz,2.5A Model No. /Modelo /N°de modelo /型號: C5519Qc 中国制造 Input Rating /Entrade /Daya Tegangan: 100-240V 50/60Hz,2.5A 輸入電源:交流電壓100-240伏特,2.5安培,50/60赫茲 Raheen Business Park Limerick Ireland (for EU Only) www.dell.com/regulatory_compliance...

  • Seite 10: Ansicht Von Der Seite

    Ansicht von der Seite Nummer Beschreibung Verwendung Audioanschluss, An externe Audioperipherie anschließen. Line-out Unterstützt nur 2-Kanal-Ton. HINWEIS: Der Audioanschluss (Line-out) unterstützt keine Kopfhörer. Audio-Line-Eingang Analoger Audioeingang (zwei Kanäle). VGA-Anschluss Zum Anschließen Ihres Computers per VGA- Kabel. DP-Anschluss Zum Anschließen Ihres Computers per DP-Kabel. HDMI-1-Anschluss Zum Anschließen Ihres Computers per HDMI- HDMI-2-Anschluss...

  • Seite 11: Ansicht Von Unten

    Schließen Sie Ihr USB-Gerät an. 3.0-Downstream- Sie können diesen Anschluss erst nutzen, Port nachdem Sie das USB-Kabel an Computer und USB-Upstream-Anschluss des Monitors angeschlossen haben. USB-3.0-Upstream- Verbinden Sie das mit Ihrem Monitor gelieferte Port USB-Kabel mit dem Computer. Sobald dieses Kabel angeschlossen ist, können Sie die USB- Downstream-Anschlüsse am Monitor nutzen.

  • Seite 12: Technische Daten Zum Monitor

    Technische Daten zum Monitor Modell C5519Q Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp Vertikale Ausrichtung Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 1386,8 mm Horizontal (aktiver 1209,6 mm Bereich) 680,4 mm Vertikal (aktiver Bereich) 823011,8 mm (1275,7 Zoll Bereich Pixelabstand 0,315 mm (B) * 0,315 mm (H)
  • Seite 13 • 2 x USB-3.0-Downstream-Anschluss • 1 x USB-3.0-Upstream-Anschluss • 1 x RS232 • 1 x RJ-45 Randbreite (Rand des Monitors zum aktiven Bereich) Oberseite/Links/Rechts 15,7 mm Unterseite 25,55 mm Kompatibilität mit Dell Display Manager Sicherheit Sicherheitssteckplatz (Kabelschloss separat erhältlich) Kabelverwaltung Über Ihren Monitor...

  • Seite 14: Auflösungsspezifikationen

    Auflösungsspezifikationen Modell C5519Q Horizontaler Abtastbereich 30 kHz bis 160 kHz (automatisch) Vertikaler Abtastbereich 23 Hz bis 80 Hz (automatisch) Maximal voreingestellte 3840 x 2160 bei 60 Hz Auflösung Unterstützte Videomodi Modell C5519Q Videoanzeigefähigkeit 480p, 576p, 720p, 1080p, 1080i, 2160p (HDMI- und DP-Wiedergabe)

  • Seite 15: Elektrische Spezifikationen

    Elektrische Spezifikationen Modell C5519Q Videoeingangssignale • Analoges RGB, 0,7 Volt +/- 5 %, positive Polarität bei 75 Ohm Eingangsimpedanz • HDMI 2.0, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar • DisplayPort 1.2, 600 mV für jede differentielle...

  • Seite 16: Umweltbezogene Eigenschaften

    Umweltbezogene Eigenschaften Modell C5519Q Konformität mit Standards • ENERGY-STAR-zertifizierter Monitor • RoHS-konform • TCO-zertifizierte Displays • BFR-/PVC-freier Monitor (mit Ausnahme der externen Kabel) • Arsenfreies Glas und quecksilberfrei (nur für Panel). Temperatur Betrieb 0 °C bis 40 °C Nicht im Betrieb •...

  • Seite 17: Energieverwaltungsmodi

    Energieverwaltungsmodi Ist eine VESA-DPM™-konforme Grafikkarte oder Software in/auf Ihrem Computer installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn er nicht verwendet wird. Diese Funktion wird als Energiesparmodus* bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
  • Seite 18 HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert. Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten.

  • Seite 19: Plug-And-Play-Fähigkeit

    Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www dell com/support/monitors.

  • Seite 20: Ihren Monitor Einrichten

    4. Wählen Sie die richtige Eingangsquelle im OSD-Menü des Monitors und schalten Sie Ihren Computer ein. Mit VGA-Kabel verbinden DELL C5519Q 液晶显示器 Flat Panel Monitor /Monitor Plano Panel / 型号: C5519Q Moniteur écran plat /液晶顯示器 输入电源:100-240V 50/60Hz,2.5A Model No. /Modelo /N°de modelo /型號: C5519Qc 中国制造 Input Rating /Entrade /Daya Tegangan: 100-240V 50/60Hz,2.5A...

  • Seite 21: Hdmi-Kabel Anschließen

    HDMI-Kabel anschließen DELL C5519Q 液晶显示器 Flat Panel Monitor /Monitor Plano Panel / 型号: C5519Q Moniteur écran plat /液晶顯示器 输入电源:100-240V 中国制造 50/60Hz,2.5A Model No. /Modelo /N°de modelo /型號: C5519Qc Input Rating /Entrade /Daya Tegangan: 100-240V 50/60Hz,2.5A 輸入電源:交流電壓100-240伏特,2.5安培,50/60赫茲 Raheen Business Park Limerick Ireland (for EU Only) www.dell.com/regulatory_compliance...

  • Seite 22: Audiokabel (Optional Erhältlich) Anschließen

    Audiokabel (optional erhältlich) anschließen DELL C5519Q 液晶显示器 Flat Panel Monitor /Monitor Plano Panel / 型号: C5519Q 输入电源:100-240V 50/60Hz,2.5A Moniteur écran plat /液晶顯示器 Model No. /Modelo /N°de modelo /型號: C5519Qc 中国制造 Input Rating /Entrade /Daya Tegangan: 100-240V 50/60Hz,2.5A 輸入電源:交流電壓100-240伏特,2.5安培,50/60赫茲 Raheen Business Park Limerick Ireland (for EU Only) www.dell.com/regulatory_compliance...

  • Seite 23: Wandmontage

    Er sollte von qualifizierten Installateuren installiert werden. Die empfohlene Wandhalterung für diesen Monitor finden Sie auf der Support-Webseite von Dell unter www.dell.com/support. HINWEIS: Nur für die Verwendung mit einer UL-, CSA- oder GS- gelisteten Wandmontagehalterung mit einer Gewichts-/Lasttragkraft von mindestens 82 kg vorgesehen.

  • Seite 24: Fernbedienung

    Fernbedienung 4. Links Zur Linksnavigation im OSD-Menü drücken. 5. Abwärts Zur Abwärtsnavigation im OSD-Menü drücken. 6. Menü Zum Einschalten des OSD-Menüs drücken. 7. Helligkeit - Zum Verringern der Helligkeit drücken. 8. Lautstärke - Zum Verringern der Lautstärke drücken. 9. Stumm Zum Ein-/Ausschalten der Stummschaltung drücken.

  • Seite 25: Batterien In Die Fernbedienung Einlegen

    Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei 1,5-V-AAA-Batterien mit Strom versorgt. So installieren oder ersetzen Sie die Batterien: 1. Zum Öffnen drücken und schieben Sie die Abdeckung. 2. Richten Sie die Batterien an den Anzeigen (+) und (–) im Batteriefach aus. 3.

  • Seite 26: Fernbedienung Handhaben

    Fernbedienung handhaben • Setzen Sie sie keinen starken Erschütterungen aus. • Achten Sie darauf, dass weder Wasser noch andere Flüssigkeiten auf die Fernbedienung gelangen. Falls die Fernbedienung feucht wird, wischen Sie sie umgehend trocken. • Vermeiden Sie die Aussetzung von Hitze und Dampf. •...

  • Seite 27: Monitor Bedienen

    Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. DELL C5519Q 液晶显示器 Flat Panel Monitor /Monitor Plano Panel / 型号: C5519Q Moniteur écran plat /液晶顯示器 输入电源:100-240V 50/60Hz,2.5A Model No. /Modelo /N°de modelo /型號: C5519Qc 中国制造 Input Rating /Entrade /Daya Tegangan: 100-240V 50/60Hz,2.5A...

  • Seite 28: Steuertasten Verwenden

    Steuertasten verwenden Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Rückseite des Monitors. Down Menu Exit Power Folgende Tabelle beschreibt die Steuertasten: Steuertasten Beschreibung Passen Sie die Optionen im OSD-Menü mit der Aufwärts-Taste an (Werte erhöhen). Aufwärts Passen Sie die Optionen im OSD-Menü mit der Abwärts-Taste an (Werte verringern).

  • Seite 29: Osd-Bedienelemente

    OSD-Bedienelemente Steuertasten Beschreibung Passen Sie die Optionen im OSD-Menü mit der Aufwärts-Taste an (Werte erhöhen). Aufwärts Passen Sie die Optionen im OSD-Menü mit der Abwärts-Taste an (Werte verringern). Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Drücken Sie die Beenden-Taste, um das Menü und die Untermenüs des On-Screen Displays (OSD) zu Beenden beenden.

  • Seite 30: Bildschirmmenü (Osd) Verwenden

    HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü Dell 55 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Audio Menü...
  • Seite 31 Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell 55 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display Audio Menü Individualisieren Weiteres Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min.
  • Seite 32 Auto-Anpassung Hiermit aktivieren Sie die automatische Einrichtung und Anpassung des Menüs. Dell 55 Monitor Helligkeit/Kontrast drücken, um die Anzeige automatisch anpassen zu lassen. Auto-Anpassung Eingabe-Quelle Farbe Display Audio Menü Individualisieren Weiteres Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Autoeinstellung Wird Vorgenommen…...
  • Seite 33 Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Dell 55 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle HDMI 1 Farbe HDMI 2 Display Autom. wählen Audio Eingabe-Quelle zurücks. Menü Individualisieren Weiteres Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden.
  • Seite 34 Voreingestellte Wenn Sie voreingestellte Modi wählen, stehen Ihnen Standard, ComfortView, Farbtemp. und Benutzerfarbe zur Modi Auswahl. ∞ Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. ∞ ComfortView (Komfortanzeige): Verringern die Intensität des vom Bildschirm ausgegebenen blauen Lichts, wodurch die Betrachtung für Ihre Augen komfortabler wird.
  • Seite 35 Eingangs- Ermöglicht Ihnen die Einstellung des Videoeingangsmodus farbformat auf: • RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel (oder DisplayPort-Kabel) an einen Computer oder DVD-Player angeschlossen ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt. Farbe zurücks.
  • Seite 36 Display Verwenden Sie zum Anpassen des Bildes Display. Dell 55 Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Auto-Anpassung Horizontale Position Eingabe-Quelle Vertikale Position Farbe Schärfe Display Pixeluhr Audio Phase Menü Anzeige zurücks. Individualisieren Weiteres Längen-/ Stellt das Seitenverhältnis auf 16:9 (Breitbild), 4:3 oder 5:4 Seitenverhältnis...
  • Seite 37 Audio Dell 55 Monitor Helligkeit/Kontrast Lautstärke Auto-Anpassung Audioquelle PC-Audio Lautsprecher Eingabe-Quelle Farbe Audio zurücks. Display Audio Menü Individualisieren Weiteres Lautstärke Verwenden Sie die Tasten zum Anpassen der Lautstärke. Minimum ist „0“ (-). Maximum ist „100“ (+). Audioquelle Ermöglicht Ihnen die Einstellung des Audioquelle-Modus auf: •...
  • Seite 38 Menü Wählen Sie diese Option, um OSD-Einstellungen wie OSD- Sprache, Dauer der Menüeinblendung usw., anzupassen. Dell 55 Monitor Helligkeit/Kontrast Sprache Deutsch Auto-Anpassung Transparenz Eingabe-Quelle Timer 20 s Farbe Menü zurücks. Display Audio Menü Individualisieren Weiteres Sprache Ermöglicht die Einstellung der Bildschirmanzeige auf eine von acht Sprachen ( English, Español, Français, Deutsch,...
  • Seite 39 Individualisieren Wählen Sie LED der Ein-/Austaste, USB, Monitorruhe oder Personalisieren rücksetzen. Dell 55 Monitor Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität Auto-Anpassung Aus während Bereitschaft Eingabe-Quelle Monitorruhe Farbe Personalisieren rücksetzen Display Audio Menü Individualisieren WeiteresS LED der Ein-/ Hiermit stellen Sie zur Energieeinsparung die Betriebs- Austaste LED-Anzeige auf Ein während Aktivität oder Aus während...
  • Seite 40 Sonstige zurücks. Zurücksetzen ENERGY STAR ® Weiteres Info Anzeigen Drücken Sie zur Anzeige von Informationen über das Display. Dell 55 Monitor Modell: Dell C5519Q Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle: VGA Auto-Anpassung DDC/CI Aktuell: 1920x1080, 60Hz Eingabe-Quelle HDMI CEC DP-Fähigkeit: DP 1.2...
  • Seite 41 Wählen Sie zum Starten der LCD-Behandlung Ein. Firmware Zeigt die Version der Firmware über den Monitor. IP-Adresse Wählen Sie diese Option zum Zugreifen auf das Tool Dell Monitor Web Management. (Weitere Informationen finden Sie unter Dell-Ethernet-/Webverwaltung für Monitore) Dell 55 Monitor...

  • Seite 42: Osd-Warnmeldungen

    OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Dell 55 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 3840x2160, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.
  • Seite 43 Dell P2418HZ Dell 55 Monitor Kein HDMI Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
  • Seite 44 Dell 55 Monitor Kein HDMI 2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5519Q C5519Q Ist das DP-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.

  • Seite 45: Dell-Ethernet-/Webverwaltung Für Monitore

    Dell-Ethernet-/Webverwaltung für Monitore Stellen Sie vor Zugriff auf die Funktion Dell Display Web Management sicher, dass Ethernet normal funktioniert. Down Menu Exit Power Ethernet aktivieren: Halten Sie die Aufwärtstaste (Taste 1) zur Aktivierung von Ethernet (bei deaktiviertem Ethernet) 4 Sekunden lang gedrückt. Ein Netzwerksymbol erscheint 4 Sekunden lang in der Mitte des Displays.
  • Seite 46 Dell 55 Monitor Helligkeit/Kontrast Info Anzeigen Auto-Anpassung DDC/CI Eingabe-Quelle HDMI CEC Farbe LCD-Konditionierung Display Firmware 12C105 Audio IP-Adresse 10.0.50.100 Menü Servicemarkierung ABCDEFG Sonstige zurücks. Individualisieren Zurücksetzen Weiteres 2. Geben Sie im Register IP-Eigenschaften des Computers eine IP-Adresse an, indem Sie Folgende IP-Adresse verwenden wählen und die folgenden Wert eingeben: IP-Adresse: 10.0.50.101 und Subnetzmaske: 255.255.0.0 (lassen Sie...
  • Seite 47 1 Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse des Monitors (10.0.50.100) in die Adresszeile ein. 2 Die Anmeldeseite öffnet sich. Geben Sie zum Fortfahren das Administratorkennwort ein. 3 Die Home (Startseite) öffnet sich. C5519Q C5519Q 4 Klicken Sie zum Anzeigen der Netzwerkeinstellungen auf das Register Network Settings (Netzwerkeinstellungen). C5519Q...
  • Seite 48 (Anzeigesteuerung). 6 Klicken Sie zur Einrichtung eines Kennworts auf Security (Sicherheit). 7 Aktualisieren Sie die Firmware. Sie können die aktuellsten Treiber von der Support-Webseite von Dell unter www.dell.com/support herunterladen. 8 Rufen Sie die Seite zur Firmware-Aktualisierung auf und warten Sie 30 Sekunden.
  • Seite 49 9 Fertig. Klicken Sie zum Fortfahren nach 8 Sekunden auf die Schaltfläche. Monitor bedienen...

  • Seite 50: Sperre Von Osd Und Ein-/Austaste

    So rufen Sie die OSD-Sperrung auf: Halten Sie die Verlassen-Taste (Taste 4) 4 Sekunden lang gedrückt (wenn das OSD freigegeben ist). Eine Meldung zur Anzeige der OSD-Sperrung erscheint 4 Sekunden lang in der Mitte des Bildschirms. Dell 55 Monitor Select Option: C5519Q So rufen Sie die OSD-Freigabe auf: Halten Sie die Verlassen-Taste (Taste 4) 4 Sekunden lang gedrückt (wenn das OSD gesperrt ist).

  • Seite 51: Menübeschreibung

    Die Sperrung hat drei Ebenen. Menü Beschreibung OSD-Menüsperre Wenn „OSD-Menüsperre“ ausgewählte ist, können keine Einstellungen vom Benutzer vorgenommen werden. Alle Tasten sind gesperrt, mit Ausnahme der Ein-/Austaste. Austaste sperren Wenn „Austaste sperren“ ausgewählt ist, können Sie das Display nicht über die Ein-/Austaste abschalten. OSD-Menü...

  • Seite 52: Problemlösung

    Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. Dell 55 Monitor Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
  • Seite 53 Dell P2418HZ Dell 55 Monitor Kein VGA-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5519Q C5519Q Dell 55 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5519Q C5519Q HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

  • Seite 54: Integrierte Diagnose

    2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf. 3. Halten Sie zum Aufrufen der OSD-Sperrung/-Freigabe 4 Sekunden lang die Beenden-Taste (Taste 4) gedrückt. Dell 55 Monitor Select Option: C5519Q 4. Wählen Sie zum Aktivieren der integrierten Diagnose das Symbol...
  • Seite 55 5. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen. 6. Drücken Sie erneut die Aufwärtstaste (Taste 1) an der rückseitigen Abdeckung. Der Bildschirm wird grau. 7. Untersuchen Sie den Bildschirm auf Abweichungen. 8. Wiederholen Sie die Schritte 6 und 7 und prüfen das Display bei rotem, grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.

  • Seite 56: Allgemeine Probleme

    ∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell- Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www dell com/support/monitors. Dauerhaft leuchtende ∞...
  • Seite 57 ∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme ∞ Nehmen Sie keine Schritte zur Problemlösung vor. ∞ Wenden Sie sich umgehend an Dell. Periodisch auftretende ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Probleme Monitor und dem Computer verbunden ist.

  • Seite 58: Produktspezifische Probleme

    Video-Ghosting oder ∞ Ändern Sie die Reaktionszeit im OSD je nach Anwendung und Überschwingung Nutzung in Schnell oder Normal. Produktspezifische Probleme Spezifische Korrekturvorschläge Symptome Bild ist zu klein ∞ Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display. ∞ Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).

  • Seite 59: Anhang

    3. Klicken Sie im linken Bereich der Seite auf Contact Us (Kontakt). 4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. Anhang...

  • Seite 60: Ihren Monitor Einrichten

    Ihren Monitor einrichten Einstellung der Anzeigeauflösung auf 3840 x 2160 (Maximum) Für optimale Leistung stellen Sie die Anzeigelösung anhand der folgenden Schritte auf 3840 x 2160 Pixel ein: Unter Windows® 7, Windows 8 oder Windows 8.1: 1. Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.

  • Seite 61: Dell-Computer

    Dell-Computer 1. Rufen Sie www dell com/support auf, geben Sie Ihr Servicemarkierung ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 3840 x 2160 einzustellen.

  • Seite 62: Wartungsanweisungen

    Wartungsanweisungen Display reinigen WARNUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen. ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise. Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: •...

  • Seite 63: Pinbelegungen

    Pinbelegungen VGA-Anschluss Pin-Nummer Monitorseite des 15-poligen Signalkabels Video - rot Video - grün Video - blau Selbsttest GND-R GND-G GND-B DDC +5 V GND-sync DDC data H-sync V-sync DDC clock Anhang...

  • Seite 64: Hdmi-Anschluss

    HDMI-Anschluss Pin-Nummer Monitorseite des 19-poligen Signalkabels TMDS Data2+ TMDS Data2 Shield TMDS Data2- TMDS Data1+ TMDS Data1 Shield TMDS Data1- TMDS Data0+ TMDS Data0 Shield TMDS Data0- TMDS Clock+ TMDS Clock Shield TMDS Clock- Reserve (NC am Gerät) DDC/CEC-Erde +5-V-Stromversorgung Hot-Plug-Erkennung Anhang...
  • Seite 65 DP-Anschluss Pin-Nummer 20-polige Seite des angeschlossenen Signalkabels ML0 (p) ML0 (n) ML1 (p) ML1 (n) ML2 (p) ML2 (n) ML3 (p) ML3 (n) AUX (p) AUX (n) Re-PWR +3,3 V DP_PWR Anhang...

  • Seite 66: Übertragungsgeschwindigkeit Datenrate

    Universal Serial Bus (USB) Dieser Abschnitt liefert Ihnen Informationen über die am Monitor verfügbaren USB- Ports. Der Monitor hat die folgenden USB-Ports: • 1 x USB-3.0-Upstream • 2 x USB-3.0-Downstream • 1 x dedizierter USB-Ladeanschluss • Ladeanschluss – der Anschluss mit -Symbol;...
  • Seite 67 USB-3.0-Upstream-Port USB 3.0-Downstream-Port Pin-Nummer Signalname Pin-Nummer Signalname VBUS VBUS StdB_SSTX- StdB_SSTX- StdB_SSTX+ StdB_SSTX+ GND_DRAIN GND_DRAIN StdB_SSRX- StdB_SSRX- StdB_SSRX+ StdB_SSRX+ Shell Shield Shell Shield RS232-Anschluss Pinbelegung des RS232-Monitoranschlusses (zum Monitor gerichtet) Stecker Male Pinbelegung des seriellen RS232-Kommunikationskabels (zum Kabel gerichtet) Bei RS232-9P Buchse Buchse Anhang...

  • Seite 68: Pinbeschreibung

    Pinbelegungen RS232 Pinbeschreibung RS232 Erde Nicht verwendet Nicht verwendet RS232-Protokollkommunikationseinstellungen Verbindungseinstellungen Wert Baudrate 9600 bps Datenbits 8 Bits Parität Ohne Stoppbits 1 Bit Flusskontrolle Ohne Anhang...

  • Seite 69: Rj-45-Anschluss

    RJ-45-Anschluss Pinbelegungen Pin-Nummer 12-polige Seite des Anschlusses LED2_Y+ LED2_Y- LED1_G+ LED1_G- Anhang...
