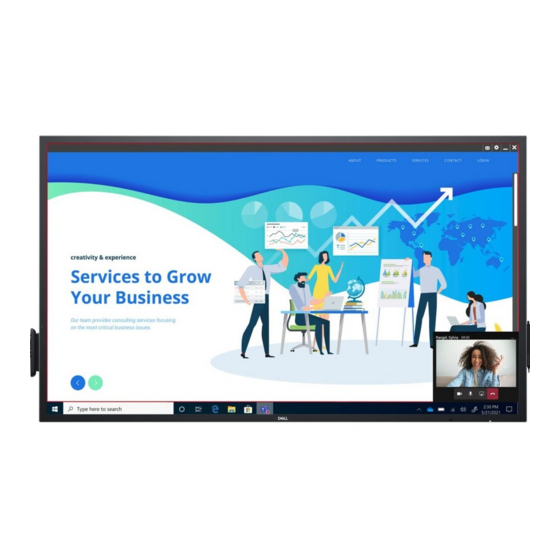

- Seite 1 Dell C5522QT Bedienungsanleitung Modell: C5522QT Regulierungsmodell: C5522QTt...
- Seite 2 WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod. Copyright © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Inhalt Sicherheitshinweise ....... . .5 Über Ihr Display ........6 Lieferumfang .
- Seite 4 FCC-Hinweise (nur USA) und andere Informationen zu Richtlinien. . 77 Dell kontaktieren ......77 EU-Produktdatenbank für Energieetikett und...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise ACHTUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird. - Seite 6 Lieferumfang Ihr Display wird mit den folgenden Komponenten geliefert. Vergewissern Sie sich von der Vollständigkeit des Lieferumfangs und Dell kontaktieren falls etwas fehlen sollte. Hinweis: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. Einige Funktionen und Merkmale sind in bestimmten Ländern eventuell nicht verfügbar.
- Seite 7 Stylus x 2 Fernbedienungshalter Kabelhalter x 3 Kamera-Drahtsattel x 3 Stiftspitze x 2 Netzkabel (variiert je nach Land) Netzkabel zum Anschließen des Optiplex-Systems am Display (siehe Optiplex (optional)) USB-3.1-Upstream-Kabel (aktiviert die USB-Ports am Display) DP-Kabel (DP zu DP) Über Ihr Display...
-
Seite 8: Funktionen Und Merkmale
• Informationen zu Sicherheit, Umwelt und Richtlinien • Kurzanleitung Funktionen und Merkmale Das Display Dell C5522QT besitzt Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Funktionen und Merkmalen des Displays zählen: • 138,787 cm (54,64 Zoll) großer aktiver Anzeigebereich (diagonal gemessen), Auflösung von 3840 x 2160 (16:9-Seitenverhältnis), unterstützt Vollbildanzeige... -
Seite 9: Teile Und Bedienelemente
Teile und Bedienelemente Ansicht von vorne Nummer Beschreibung Dropdown-Berührungstaste IR-Objektiv Ein-/Austaste LED-Betriebsanzeige OSD-Launcher-Berührungstaste (siehe Display bedienen) Über Ihr Display... -
Seite 10: Ansicht Von Hinten
Zur Aufnahme eines Optiplex-PCs mit Micro-Formfaktor. Etikett zu Richtlinien Liste der Zulassungen. Etikett mit Strichcode, Prüfen Sie dieses Etikett, wenn Seriennummer und Servicetag Sie technischen Support bei Dell Seriennummer, Servicetag-Etikett anfragen. und Webseite Stromversorgung für Optiplex Zum Anschließen des Optiplex- Netzteils (optional). -
Seite 11: Seitenansicht
Seitenansicht Nummer Beschreibung Verwendung HDMI-1-Anschluss HDMI-2-Anschluss Zum Anschließen Ihres Computers per HDMI-Kabel. HDMI-3-Anschluss DP-Anschluss Zum Anschließen Ihres Computers per DP-Kabel. USB-Typ-C- Schließen Sie Ihren Kabel mit einem USB-Typ-C- Anschluss Kabel an. Der USB-Type-C-Anschluss bietet die schnellste Übertragungsrate USB 3.1 und den Alternate Mode mit DP 1.2 unterstützt eine maximale Auflösung von 3840 x 2160 bei 60 Hz, PD 20 V/4,5 A, 15 V/3 A, 9 V/3 A, 5 V/3 A. -
Seite 12: Eingangsquellen Und Usb-Kopplung
Audioausgang Zum Anschließen an externe Audiogeräte. (Line-Ausgang) Unterstützt nur 2-Kanal-Ton. Hinweis: Der Audioausgang unterstützt keine Kopfhörer. USB-3.1-Upstream- Schließen Sie das Display über das mitgelieferte Anschlüsse (3) USB-Kabel an den Computer an. Anschließend können Sie die USB-Downstream-Anschlüsse und die Touchscreen-Funktion am Display benutzen. Hinweis: Beachten Sie den Abschnitt zu Eingangsquellen und USB-Kopplung. -
Seite 13: Ansicht Von Unten
Ansicht von unten Nummer Beschreibung 1, 2 Lautsprecher Ein-/Austaste Technische Daten Bildschirmtyp Aktivmatrix – TFT-LCD Panel-Typ In-Plane-Switching-Technologie Seitenverhältnis 16:9 Sichtbereich – Abmessungen Diagonal 138,787 cm (54,64 Zoll) Aktiver Bereich Horizontal 1209,6 mm (47,62 Zoll) Vertikal 680,4 mm (26,79 Zoll) Fläche 823011,84 mm (1275,74 Zoll Pixelabstand... -
Seite 14: Unterstützte Betriebssysteme
Konnektivität • 1 x DP 1.2 • 1 x USB-Type-C (Alternativer Modus mit DisplayPort 1.2, Leistungsentfaltung bis zu 90W) • 3 x HDMI 2.0 • 4 x USB-3.0-Downstream-Anschluss (1 x USB mit BC1,2-Ladefähigkeit bei 2 A (max.)) • 3 x USB-3.1-Upstream-Anschluss • 1 x Analoger 2.0-Audioausgang (3,5-mm-Klinke) • 1 x RJ-45 • 1 x RS232... -
Seite 15: Technische Daten Lautsprecher
Funktionalität des Linux-Kernels wurde bei Ubuntu 14.04 und Debian 8 verifiziert. Funktionalität von Chrome OS und Android mit Linux Kernel 3.15 oder aktueller empfohlen. Mausemulation im Querformat. Vollständige Multitouch-Funktionalität erfordert zusätzliche Treiber auf dem Hostsystem. Eingabegenauigkeit des Berührungssensors Typ. Max. Einheit Mittlerer Bereich Eingabegenauigkeit des... -
Seite 16: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Anzeigemodus Horizontale Vertikale Pixeltakt Sync-Polarität Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) 720 x 400 31,5 70,0 28,3 640 x 480 31,5 60,0 25,2 640 x 480 37,5 75,0 31,5 800 x 600 37,9 60,0 40,0 800 x 600 46,9 75,0 49,5... - Seite 17 Einschaltstrom 120 V: 42 A (Max.) bei 0 C (Kaltstart) ° 240 V: 80 A (Max.) bei 0 C (Kaltstart) ° Einschaltstrom wird bei einer Umgebungstemperatur von 0 C gemessen. ° Leistungsaufnahme 0,3 W (Ausgeschalteter Modus) 0,4 W (Bereitschaftsmodus) 73,1 W (Eingeschalteter Modus) 300 W (max.) 66,8 W (P Nicht zutreffend (TEC)
-
Seite 18: Physische Eigenschaften
Physische Eigenschaften Anschlusstyp • DP-Anschluss • USB-Typ-C-Anschluss • HDMI-Anschluss • Audioausgang (Line-Ausgang) • USB-3.1-Anschluss • RJ-45-Anschluss • RS232-Anschluss Signalkabeltyp (im Kasten) DP, 3-m-Kabel HDMI, 3-m-Kabel USB 3.1, 3-m-Kabel USB-Typ-C, 1.8-m-Kabel Abmessungen Höhe 769,78 mm (30,31 Zoll) Breite 1298,98 mm (51,14 Zoll) Tiefe 78,7 mm (3,10 Zoll) Gewicht... -
Seite 19: Umwelteigenschaften
Umwelteigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor • RoHS-Konformität Temperatur Betrieb 0 bis 40 ° Lagerung –20 bis 60 C – ° Feuchtigkeit Betrieb 10 bis 80 % (nicht kondensierend) Lagerung 5 bis 90 % (nicht kondensierend) Höhe Betrieb 5.000 m (Maximum) Lagerung 12.192 m (Maximum) - Seite 20 Pinbelegungen DP-Anschluss Pinnummer 20-polige Seite des angeschlossenen Signalkabels ML3(n) Erde ML3(p) ML2(n) Erde ML2(p) ML1(u) Erde ML1(p) ML0(n) Erde ML0(p) Konfig. 1/(Erde) Konfig. 2/(Erde) AUX CH (p) DP-Kabel-Erkennung AUX CH (n) Hot-Plug-Erkennung + 3,3 V DP-Stromversorgung Über Ihr Display...
-
Seite 21: Usb-Typ-C-Anschluss
USB-Typ-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihr Display... -
Seite 22: Hdmi-Anschluss
HDMI-Anschluss Pinnummer 19-polige Seite des angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2 Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1 Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0 Abschirmung TMDS-Daten 0- TMDS-Takt + TMDS-Takt Abschirmung TMDS-Takt - Reserviert (nicht verbunden an Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC Erde + 5 V Stromversorgung... -
Seite 23: Rs232-Anschluss
RS232-Anschluss Pinnummer 9-polige Seite des angeschlossenen Signalkabels Erde Nicht verwendet Nicht verwendet Über Ihr Display... -
Seite 24: Rj-45-Anschluss
RJ-45-Anschluss Pinnummer 12-polige Seite des angeschlossenen Signalkabels Erde Erde LED2_Y+ LED2_Y- LED2_G+ LED2_G- Über Ihr Display... -
Seite 25: Universal Serial Bus (Usb)
Universal Serial Bus (USB) Dieser Abschnitt informiert Sie über die an Ihrem Display verfügbaren USB-Anschlüsse. Ihr Computer besitzt die folgenden USB-Anschlüsse: • 3 USB-3.1-Upstream • 4 USB-3.1-Downstream (1 USB-Ladeanschluss) Hinweis: Die USB-Anschlüsse des Displays funktionieren nur, wenn das Display eingeschaltet oder im Energiesparmodus ist Wenn Sie das Display aus- und wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossene Peripherie wieder normal funktioniert Übertragungsgeschwindigkeit Datenrate... -
Seite 26: Plug-And-Play
Bei der Herstellung von LCD-Displays geschieht es nicht selten, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen, was kaum sichtbar ist und die Qualität und Nutzbarkeit des Displays nicht beeinträchtigt. Weitere Informationen zur Pixelrichtlinie von LCD-Displays finden Sie auf der Seite des Dell-Supports unter: https://www.dell.com/pixelguidelines. Wartungsanweisungen... -
Seite 27: Display Aufstellen
Display aufstellen Display anschließen Warnung: Befolgen Sie vor Ausführung jeglicher Schritte in diesem Abschnitt die Sicherheitshinweise. So schließen Sie Ihr Display an den Computer an: 1. Schalten Sie Ihre Computer aus. 2. Verbinden Sie das HDMI-/DP-/USB-Type-C-/USB-Kabel von Ihrem Display mit dem Computer. -
Seite 28: Externen Pc Anschließen
• Schieben Sie die Optiplex-Halterung zurück in das Display. Externen PC anschließen USB-Kabel anschließen Hinweis: Beachten Sie den Abschnitt zu Eingangsquellen und USB-Kopplung. Display aufstellen... -
Seite 29: Hdmi-Kabel Anschließen
HDMI-Kabel anschließen HDMI HDMI DP-Kabel anschließen USB-Type-C-Kabel anschließen USB Type-C USB Type-C Display aufstellen... -
Seite 30: Optiplex Anschließen
Optiplex anschließen HDMI-Kabel anschließen USB 1 HDMI 1 DP-Kabel anschließen USB 3 Display aufstellen... -
Seite 31: Kabelverwaltung Für Drittanbieter-Webcam Mit Optiplex (Optional)
Kabelverwaltung für Drittanbieter-Webcam mit OptiPlex (optional) Hinweis: Kabelverwaltungsklemmen werden im Zubehörkarton mitgeliefert. Sie können damit das/die Kabel einer Drittanbieter-Webcam oder anderer externer Geräte verwalten. Die nachstehenden Artworks zeigen die empfohlenen Montagepositionen für Kabelklemmen und Drittanbieter-Webcam mit OptiPlex. Oberseitenmontage – Empfehlung zur Klemmpositionierung Display aufstellen... -
Seite 32: Unterseitenmontage - Empfehlung Zur Klemmpositionierung
Unterseitenmontage – Empfehlung zur Klemmpositionierung Display aufstellen... -
Seite 33: Wandhalterung (Optional)
Es sollte von qualifizierten Installateuren installiert werden. • Eine empfohlene Wandhalterung für dieses Display finden Sie auf der Webseite des Dell-Supports unter dell.com/support. Hinweis: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einer Mindesttraglast, die dem Gewicht des Produktes entspricht. -
Seite 34: Fernbedienung
Fernbedienung 4. Links Dient der Linksnavigation im Bildschirmmenü. 5. Abwärts Dient der Abwärtsnavigation im Bildschirmmenü. 6. Menü Zum Einblenden des Bildschirmmenüs. 7. Helligkeit - Zum Verringern der Helligkeit. 8. Lautstärke - Zum Verringern der Lautstärke. 9. Stumm Zum De-/Aktivieren der Stummschaltung. 10. -
Seite 35: Batterien In Die Fernbedienung Einlegen
Batterien in die Fernbedienung einlegen Die Fernbedienung wird über zwei 1,5-V-AAA-Batterien mit Strom versorgt. Batterien installieren oder wechseln: 1. Schieben Sie die Batteriefachabdeckung auf. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Batteriefach aus. 3. Bringen Sie die Abdeckung wieder an. Achtung:Bei falscher Handhabung können Batterien auslaufen oder bersten. -
Seite 36: Betriebsreichweite Der Fernbedienung
Betriebsreichweite der Fernbedienung Richten Sie die Spitze der Fernbedienung während der Tastenbetätigung auf den Fernbedienungssensor am LCD-Display. Verwenden Sie die Fernbedienung innerhalb eines Abstands von etwa 7 m zum Fernbedienungssensor. Der horizontale und vertikale Winkel sollte bei einem Abstand von etwa 7 m 22.5 ° nicht überschreiten. Hinweis: Die Fernbedienung funktioniert möglicherweise nicht richtig, wenn der Fernbedienungssensor am Display direktem Sonnenlicht oder grellem Kunstlicht ausgesetzt ist oder wenn sich ein Hindernis im Pfad der... -
Seite 37: Warnung Zum Magnet
Warnung zum Magnet Vermeiden Sie jeglichen Kontakt mit Herzschrittmachern. Wie vom Hersteller und einer unabhängigen Forschungsgruppe empfohlen, sollten Sie einen Mindestabstand von 15 cm (6 Zoll) zwischen dem Produkt und Herzschrittmachern wahren, um eine mögliche Störung zu vermeiden. Sollten Sie der Annahme unterliegen, dass Ihr Produkt von einem Herzschrittmacher oder einem anderen medizischen Gerät beeinträchtigt wird, sollten Sie den Eingabestift umgehend weglegen und sich mit dem Hersteller des Herzschrittmachers oder des medizinischen Geräts beraten. -
Seite 38: Schreib- Und Löschspitze Des Eingabestifts
Schreib- und Löschspitze des Eingabestifts Die Spitze mit dem kleineren Durchmesser ist zum Schreiben auf der Anzeigetafel gedacht. Halten Sie den Eingabestift wie einen gewöhnlichen Marker für Whiteboards. Die Spitze mit dem größeren Durchmesser ist zum Löschen gedacht, sie kann wie ein Radiergummi benutzt werden. -
Seite 39: Display Bedienen
Display bedienen Display einschalten Mit der Ein-/Austaste können Sie das Display ein- und ausschalten. Die weiße LED zeigt an, dass das Display eingeschaltet und funktionsfähig ist. Im DPMS- Energiesparmodus glimmt die weiße LED. Touch OSD Launcher Dieses Display kommt mit Funktionen zur Berührungssteuerung. Drücken Sie zum Zugreifen auf diese Funktionen die OSD-Launcher-Berührungstaste. -
Seite 40: Touch Control Launcher Verwenden
Touch Control Launcher verwenden Über die Berührungssteuerungssymbole an der Vorderseite des Displays können Sie die Eigenschaften des angezeigten Bildes anpassen. Während Sie über diese Symbole Einstellungen vornehmen, werden am Bildschirm die entsprechenden Werte der Eigenschaften angezeigt. Die folgende Tabelle beschreibt die Berührungssteuerungssymbole: Berührungssteuerung- Beschreibung ssymbol... - Seite 41 OSD-Sperrfunktion verwenden 1. Drücken Sie die Touch-Taste des OSD-Startprogramms. 2. Berühren und halten Sie 5 Sekunden und Sie sehen die folgenden Auswahloptionen: Dell 55 Monitor Option wählen: Die folgende Tabelle beschreibt die Berührungssteuerungssymbole: Optionen Beschreibung Verwenden Sie dieses Symbol zur Freigabe des OSD-Menüs.
- Seite 42 Integrierte Diagnostik. Integrierte Diagnostik 3. Berühren und halten Sie 5 Sekunden , berühren Sie zur Freigabe Dell 55 Monitor Option wählen: Bildschirmmenü verwenden Auf das Menüsystem zugreifen Hinweis: Jegliche Änderungen am Bildschirmmenü werden automatisch gespeichert, wenn Sie ein anderes Menü aufrufen, das Bildschirmmenü...
- Seite 43 Passen Sie mit Hilfe der Symbole die Bildeinstellungen an. Berührungssteuerungs- Beschreibung symbol Mit den Symbolen Aufwärts (erhöhen) und Abwärts (verringern) passen Sie Einstellungen im Bildschirmmenü an. Aufwärts Abwärts Mit den Symbolen Links (verringern) und Rechts (erhöhen) passen Sie Einstellungen im Bildschirmmenü...
-
Seite 44: Touch-Osd-Steuerung
Touch-OSD-Steuerung Symbol Menü und Beschreibung Untermenüs Helligkeit/ Aktivieren Sie mit diesem Menü die Anpassung von Kontrast Helligkeit/Kontrast. Dell 55 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Audio Menü Individualisieren Weiteres Helligkeit Helligkeit passt die Helligkeit der Hintergrundbeleuchtung an (Minimum 0; Maximum 100). -
Seite 45: Beschreibung
Symbol Menü und Beschreibung Untermenüs Eingangsquelle Über das Menü Eingangsquelle können Sie zwischen verschiedenen mit Ihrem Display verbundenen Videoeingängen wählen. Dell 55 Monitor Helligkeit/Kontrast USB Type-C Eingabe-Quelle Farbe HDMI 1 HDMI 2 Display Audio HDMI 3 Menü Autom. wählen Individualisieren Eingabe-Quelle zurücks. -
Seite 46: Voreingestellte Modi
Symbol Menü und Beschreibung Untermenüs Farbe Über das Menü Farbe passen Sie den Farbeinstellungsmodus an. Dell 55 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Standard Voreingestellte Modi Display Eingangsfarbformat Audio Farbe zurücks. Menü Individualisieren Weiteres Voreingestell- Wenn Sie Voreingestellte Modi aufrufen, können te Modi Sie Standard, ComfortView, Farbtemperatur oder Angepasste Farbe aus der Liste wählen. -
Seite 47: Symbol Menü Und Untermenüs
Symbol Menü und Beschreibung Untermenüs Hinweis: Zur Reduzierung der Gefahr von Augenbeanspruchung und Nacken-/Arm-/ Rücken-/Schulterschmerzen aufgrund langer Bildschirmarbeit empfehlen wir Folgendes: • Stel l e n Si e den Bi l d schi r m etwa 50 bi s 70 cm von Ihren Augen entfernt auf. - Seite 48 • RGB: Wählen Sie diese Option, falls Ihr Display mit über das HDMI-, DP- oder USB-Type-C-Kabel mit einem Computer (oder DVD-Player) verbunden ist. • YCbCr: Wählen Sie diese Option, wenn Ihr DVD- Player nur YCbCr-Ausgabe unterstützt. Dell 55 Monitor Helligkeit/Kontrast Eingabe-Quelle Voreingestellte Modi Farbe...
- Seite 49 Sorgt dafür, dass das Bild weicher oder schärfer aussieht. Passen Sie mit oder die Schärfe zwischen „0“ und „100“ an. Display Setzt die Displayeinstellungen auf die Standardwerte zurücksetzen zurück. Audio Dell 55 Monitor Helligkeit/Kontrast Eingabe-Quelle Lautstärke Farbe Lautsprecher Display Audio zurücks. Audio Menü Individualisieren Weiteres Lautstärke...
- Seite 50 Symbol Menü und Beschreibung Untermenüs Menü Wählen Sie diese Option zur Anpassung der Bildschirmanzeigeeinstellungen. Dazu zählen Sprache der Bildschirmanzeige, Anzeigedauer der Bildschirmanzeige usw. Dell 55 Monitor Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Sprache Deutsch Farbe Transparenz Timer 20 s Display Menü zurücks. Audio Menü...
-
Seite 51: Aufladung
Symbol Menü und Beschreibung Untermenüs Personalisieren Dell 55 Monitor Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität USB-A Ladung Eingabe-Quelle Aus während Aktivität USB-C Ladung Aus wenn ausgeschaltet Farbe Monitorruhe Display Bildschirm-Dropdown-Stufe 1/2 Bildschirm Audio Bildschirm-aus-Farbe weiß Menü Bei Berührung reaktivieren Individualisieren Personalisieren rücksetzen... -
Seite 52: Display-Info
Farbe auf Weiß oder Schwarz. Bei Berührung Wählen Sie zum Aktivieren dieser Funktion Aktivieren. reaktivieren Persona- Setzt die Schnelltasten auf die Standardwerte zurück. lisierung zurücksetzen Sonstiges Dell 55 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC Farbe LCD-Konditionierung Firmware M2T101... - Seite 53 Interface) ermöglicht Ihnen die Anpassung der Anzeigeeinstellungen über die Software an Ihrem Computer. Wählen Sie zum Ausschalten dieser Funktion Deaktivieren. Aktivieren Sie diese Funktion für ein optimales Nutzererlebnis und optimale Displayleistung. Dell 55 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC LCD-Konditionierung...
- Seite 54 Hilft bei der Reduzierung eines schwachen LCD- tionierung Memory-Effekts. Je nach Schweregrad des LCD- Memory-Effekts kann das Programm einige Zeit in Anspruch nehmen. Wählen Sie zum Starten des Vorgangs Aktivieren. Dell 55 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC...
- Seite 55 Warnmeldungen Wenn das Display einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie die folgende Meldung: Dell 55 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 3840 x 2160, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.
- Seite 56 Wählen Sie OSD-Elemente von Im Bereitschaftsmodus ein in der Personalisieren- Funktion und die folgende Meldung erscheint: Dell 55 Monitor Ein Wechsel zu dieser Einstellung (ohne Symbol) erhöht den Stromverbrauch. Möchten Sie fortfahren? Nein C5522QT Wenn Sie die Helligkeit über den Standardwert von 75 % hinaus erhöhen, erscheint die folgende Meldung.
- Seite 57 Wenn HDMI 1, HDMI 2, HDMI 3, DP oder USB-Type-C als Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint das nachstehend gezeigte schwebende Dialogfenster. Dell 55 Monitor Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
- Seite 58 Dell 55 Monitor Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5522QT C5522QT Weitere Informationen finden Sie unter Problemlösung. Display bedienen...
-
Seite 59: Maximale Auflösung Einstellen
Falls 3840 x 2160 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben: • Rufen Sie http://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. -
Seite 60: Dell-Webverwaltung Für Displays
Dell-Webverwaltung für Displays Stellen Sie vor Zugriff auf die Funktion Dell-Display-Webverwaltung sicher, dass das Netzwerk normal funktioniert. • Netzwerk aktivieren Berühren und halten Sie die Berührungstaste 5 an der Frontblende zum Einschalten 4 Sekunden lang. Ein Netzwerksymbol erscheint 4 Sekunden lang in der Mitte. - Seite 61 2. Geben Sie im Register IP-Eigenschaften des Computers eine IP-Adresse an, indem Sie Folgende IP-Adresse verwenden wählen und die folgenden Werte eingeben: IP-Adresse. 10.0.50.101 / Subnetzmaske: 255.0.0.0 (alle anderen Felder leer lassen) 3. Die IP-Adresskonfiguration sieht nun wie folgt aus: Configure notebook IP Address to Monitor IP Address 10.0.50.101...
- Seite 62 3. Die Startseite öffnet sich: Dell C5522QT Dell C5522QT 4. Klicken Sie auf das Register Netzwerkeinstellungen und Sie sehen die Netzwerkeinstellungen. Dell C5522QT Display bedienen...
- Seite 63 5. Klicken Sie zur Anzeige des Displaystatus auf Monitorsteuerung. 6. Klicken Sie auf Firmware-Aktualisierung. Sie können die aktuellsten Treiber von der Webseite des Dell-Supports herunterladen: www.dell.com/support. Die Seite zur Firmware-Aktualisierung erscheint. Warten Sie 30 Sekunden. C5522QT Display bedienen...
- Seite 64 Fertig. Klicken Sie nach 8 Sekunden zum Fortfahren auf die Schaltfläche. 7. Klicken Sie auf Sicherheit, wenn Sie ein Kennwort einrichten möchten. 8. Klicken Sie zum Aufrufen der Bedienoberfläche auf Crestron. Display bedienen...
-
Seite 65: Problemlösung
Display kein Videosignal erkennt und richtig funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiß. Je nach ausgewähltem Eingang sollte sich einer der folgenden Dialoge kontinuierlich über den Bildschirm bewegen. Dell 55 Monitor Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5522QT... - Seite 66 Dell 55 Monitor Kein HDMI 3-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5522QT C5522QT oder Dell 55 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C5522QT C5522QT oder Dell 55 Monitor Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
-
Seite 67: Integrierte Diagnostik
Integrierte Diagnostik Ihr Display hat ein integriertes Diagnosewerkzeug, das Ihnen dabei hilft, zu bestimmen, ob der Bildschirm aufgrund eines Problems mit dem Display oder aufgrund Ihres Computers und Ihrer Grafikkarte nicht richtig funktioniert. So führen Sie die integrierte Diagnostik durch: 1. -
Seite 68: Allgemeine Probleme
Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen über gängige Anzeigeprobleme und mögliche Lösungen: Allgemeine Was Sie Mögliche Lösungen Symptome feststellen Kein Video/ Kein Bild • Stellen Sie sicher, dass das Videokabel zwischen Betriebsan- Display und Computer richtig angeschlossen ist. zeige-LED aus • Prüfen Sie mit einem anderen elektrischen Gerät, ob die Steckdose richtig funktioniert. -
Seite 69: Allgemeine Was Sie Symptome Feststellen
Bildschirm hat • Ein dauerhaft inaktiver Pixel ist ein natürlicher dunkle Punkte Defekt, der bei der LCD-Technologie auftreten kann. • Weitere Informationen zu Dell-Anzeigequalität und Pixelrichtlinie finden Sie auf der Seite des Dell- Supports unter: http://www.dell.com/support/ monitors. Ständig LCD- • Schalten Sie das Gerät aus und wieder ein. - Seite 70 Sicherheitsrele- Sichtbare • Führen Sie keine Schritte zur Problemlösung vante Probleme Anzeichen durch. von Rauch • Wenden Sie sich umgehend an Dell. oder Funken Periodische Störungen • Stellen Sie sicher, dass das Videokabel zwischen Probleme mal da & mal Display und Computer richtig angeschlossen ist.
-
Seite 71: Produktspezifische Probleme
Allgemeine Was Sie Mögliche Lösungen Symptome feststellen LCD-Memory- Verblasster • Schalten Sie den Bildschirm nach einigen Effekt durch Schatten Minuten Inaktivität aus. Diese können in längerfristige eines den Energieoptionen von Windows oder der Anzeige eines statischen Energiespareinstellung von Mac angepasst statischen Bildes werden. -
Seite 72: Spezifische Was Sie Symptome Feststellen
Spezifische Was Sie Mögliche Lösungen Symptome feststellen Kein Eingangs- Kein Bild, LED • Prüfen Sie die Signalquelle. Stellen Sie signal bei leuchtet weiß sicher, dass der Computer nicht im Betätigung von Energiesparmodus ist, indem Sie die Maus Bedienelement- bewegen oder eine Taste an der Tastatur drücken. - Seite 73 • Falls das Notebook ein Netzteil mit > 90 W benötigt, wird es möglicherweise nicht mit der USB-Type-C-Verbindung aufgeladen. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-Type- C-Kabel nicht beschädigt ist.
- Seite 74 Touchscreen-Probleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen • Stellen Sie über das von Dell bereitgestellte USB-Kabel eine Verbindung zu Ihrem Computer her. • Stellen Sie sicher, dass das Netzkabel über einen Erdungskontakt verfügt. • Zur Initialisierung des Touch-Moduls Sensorfunktion...
- Seite 75 Universal-Serial-Bus- (USB) spezifische Probleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihren Computer an. nicht • Schließen Sie die USB-Peripherie erneut an (Downstream-Anschluss).
-
Seite 76: Netzwerkprobleme
Netzwerkprobleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen Netzwerk Webseite der Dell- • Stellen Sie sicher, dass das Netzwerkkabel funktioniert Webverwaltung richtig an das Display angeschlossen ist. nicht für Displays • Berühren Sie zum Einschalten Symbol 5 am funktioniert nicht Bildschirm 4 Sekunden lang. -
Seite 77: Anhang
FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Konformitätswebseite unter https://www.dell.com/regulatory_compliance. Dell kontaktieren Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800-999- 3355) an HINWEIS:Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.
