Bedienungsanleitung

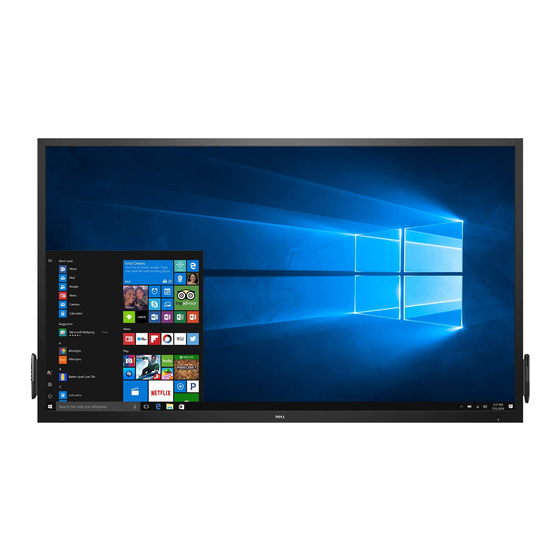

Dell C7017T
Richtlinienmodell: C7017Tf

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell C7017T

Inhaltszusammenfassung für Dell C7017T

  • Seite 1 Bedienungsanleitung Dell C7017T Richtlinienmodell: C7017Tf...
  • Seite 2 Änderungen der Informationen in diesem Dokument sind vorbehalten. Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc. Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.

  • Seite 3: Inhaltsverzeichnis

    Maximale Auflösung einstellen ..... . . 52 Dell-Webverwaltung für Monitore ..... 54...
  • Seite 4 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 69 Dell kontaktieren....... . 69...

  • Seite 5: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und Dell kontaktieren, falls etwas fehlen sollte. NHINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden.
  • Seite 6 • Stifthalter • Wandmontageset LSA1U • Kabelsattel • Netzkabel (variiert je nach Land) • VGA-Kabel • HDMI-Kabel • DP-Kabel...

  • Seite 7: Produktmerkmale

    Der Dell C7017T (TFT)- Flüssigkristallanzeige (LCD) sowie eine LED-Hintergrundbeleuchtung. Der Funktionsmerkmale des Monitors sind • C7017T: 176,563 cm (69,513 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen. • 400-mm-Montagelöcher, Video Electronics Standards Association (VESA).

  • Seite 8: Fernbedienung

    Fernbedienung 3. Aufwärts Zur Aufwärtsnavigation im Bildschirmmenü. 4. Links Zur Linksnavigation im Bildschirmmenü. 5. Abwärts Press to move the selection down in OSD menu. 6. Menü Zum Einblenden des Bildschirmmenüs. 7. Helligkeit - Zum Verringern der Helligkeit. 8. Lautstärke - Zum Verringern der Lautstärke.

  • Seite 9: Aufrufen Und Beenden Des White Board-Modus

    Aufrufen und Beenden des White Board-Modus : Das OSD-Menü darf für diese Funktion nicht am Bildschirm eingeblendet sein: Drücken Sie die Taste , aktiviert sich der White Board-Modus. Drücken Sie die Taste , ist dieser Modus deaktviert. Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei 1,5-V-AAA-Batterien mit Strom versorgt.

  • Seite 10: Betriebsreichweite Der Fernbedienung

    Betriebsreichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung während der Betätigung von Tasten auf den Fernbedienungssensor des LCD-Monitors. Verwenden Sie die Fernbedienung lotrecht aus einer Entfernung von bis zu 8 m zum Fernbedienungssensor oder bei einem horizontalen/vertikalen Winkel von bis zu 15 ° innerhalb aus einer Entfernung von bis zu 5,6 m. HINWEIS: Die Fernbedienung funktioniert möglicherweise nicht richtig, wenn der Fernbedienungssensor am Anzeigegerät direktem Sonnenlicht oder starkem Kunstlicht ausgesetzt ist oder sich ein Hindernis im Pfad der Signalübertragung...

  • Seite 11: Übersicht Über Einzelteile Und Bedienelemente

    Übersicht über Einzelteile und Bedienelemente Vorderseite IR-Objektiv (mit LED-Anzeige) Funktionstasten (für weitere Informationen siehe Monitor bedienen) Verwenden Sie Ein-/Austaste (mit LED-Anzeige)

  • Seite 12: Nummer Beschreibung

    Zur Montage des Monitors. Anschlussschild Zeigt die Anschlusspositionen an. Amtliches Leistungsschild Listet die amtlichen Zulassungen auf. RJ-45-Anschluss Für Fernbedienung. Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Sie Seriennummer den technischen Kundendienst von Dell kontaktieren müssen. AC-Netzanschluss Für den Anschluss der Monitornetzleitung.
  • Seite 13 Ansicht von der Seite Nummer Beschreibung Verwendung RS232-Anschluss Verbinden Sie Ihren Computer über ein RS232- Kabel. Audioausgang Zum Anschluss des Soundbar- Ministereosteckers (unterstützt Dualkanalausgabe). Audioeingang Zur Eingabe von analogem Ton (zwei Kanäle). VGA-Anschluss Für den Anschluss Ihres Computers an den Monitor mit einem VGA-Kabel.

  • Seite 14: Technische Daten Des Monitors

    Dies wird als Energiesparmodus bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion: C7017T: Horizontale Vertikale VESA-Modi...
  • Seite 15 Taste gedrückt, abgesehen von der Ein-/Austaste, blenden sich folgende Meldungen ein: Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD. HINWEIS: Der Dell-Monitor C7017T ist ENERGY STAR®-konform. * Ein Null-Stromverbrauch kann im abgeschalteten Modus nur erreicht werden, wenn Sie die Netzleitung vom Monitor abtrennen.
  • Seite 16 Pinbelegungen RS232 -Anschluss Pin-Nummer Monitorseite des 9-poligen Signalkabels Nicht verwendet Nicht verwendet...
  • Seite 17 VGA-Anschluss Pin-Nummer Monitorseite des 15-poligen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B DDC +5 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt...

  • Seite 18: Displayport-Anschluss

    DisplayPort-Anschluss Pin-Nummer Monitorseite des 20-poligen Signalkabels ML0(p) Erde ML0(n) ML1(p) Erde ML1(n) ML2(p) Erde ML2(n) ML3(p) Erde ML3(n) Masse Erde AUX(p) Erde AUX(n) DP_PWR_Return +3.3 V DP_PWR...

  • Seite 19: Hdmi-Anschluss

    HDMI -Anschluss Pin-Nummer Monitorseite des 19-poligen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK TMDS CLOCK SHIELD TMDS CLOCK- Reserviert (N.C.
  • Seite 20 MHL-Anschluss Pin-Nummer Monitorseite des 19-poligen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ GND (Erdanschluss) TMDS DATA 1- MHL+ TMDS DATA 0 SHIELD MHL- TMDS CLOCK Erde TMDS CLOCK- Reserviert (N.C. auf Gerät) DDC CLOCK (SCL) DDC DATA (SDA) GND (Erdanschluss) VBUS (+5 V, 900 mA maximal)
  • Seite 21 RJ-45-Anschluss Pin-Nummer Monitorseite des 12-poligen Signalkabels Erde Erde LED2_Y+ LED2_Y- LED1_G+ LED1_G-...

  • Seite 22: Universal Serial Bus- (Usb) Schnittstelle

    Universal Serial Bus- (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die am Monitor verfügbaren USB- Ports. NHINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel. Datenübertra Übertragungsgeschwindigkeit Leistungsaufnahme gungsrate Super-Speed 4,5 W (max., je Anschluss) 5 Gbps High-Speed 4,5 W (max., je Anschluss) 480 Mbps Full-Speed 4,5 W (max., je Anschluss)

  • Seite 23: Usb-Downstream-Anschluss

    USB-Downstream-Anschluss Pin-Nummer 9-poliger Stecker desSignalkabels SSTX- SSTX+ SSRX- SSRX+ USB-Ports • 1 Upstream • 3 Downstream • 1 Zugeordneter Ladeanschluss - Der DCP-Anschluss ist zum Aufladen des Geräts vorgesehen und besitzt keine Datenleitungen. NHINWEIS: USB 3.0-Funktionalität erfordert einen USB 3.0-fähigen Computer. NHINWEIS: Die USB-Schnittstelle des Monitors funktioniert nur, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet.

  • Seite 24: Plug-And-Play-Fähigkeit

    3800 zu 1 (typisch) Bildschirmbes Blendfrei mit Hartbesch-ichtung 2H chichtung Hintergrundbe LED-Lichtlei-stensystem leuchtung Ansprechzeit 8 ms typisch (Grau-zu-Grau) Farbtiefe 1,07 Milliarden Farben Farbskala 86 % (typisch) * * C7017T -Farbskala (typisch) basiert auf den Teststandards CIE1976 (86 %) und CIE1931 (72 %).

  • Seite 25: Touch-Spezifikation

    Touch-Spezifikation Modellnummer C7017T Infrarot-Touch Blende diagonal 69,58 Zoll Aktiver Bereich Über den Anzeigebereich hinaus verlängert Finger, passiver Stylus Berührungseingabemethode Max. Anzahl mehrerer 10 Punkte Berührungspunkte Antippgenauigkeit ≤ 2 mm (über 90 % des Bildschirms) Ansprechzeit bei Berührung ≤ 15 ms Windows XP, Vista, 7, 8, 8.1, 10,...

  • Seite 26: Auflösungsspezifikationen

    Frequenz / Strom ± 3 Hz/4,0 A (max.) Einschaltstrom 120 V: 40 A (max.) 240 V: 80 A (max.) Voreingestellte Anzeigemodi Die folgende Tabelle listet die voreingestellten Modi auf, für denen Dell Bildgröße und Zentrierung garantiert: Sync- Horizontale Vertikale Pixeltakt Polarität...

  • Seite 27: Mhl-Eingangsanzeigemodi

    1920 x 1080i 1920 x 1080p 720 (1440) x 480i 720 (1440) x 576i Physikalische Eigenschaften Die folgende Tabelle listet die physikalischen Eigenschaften des Monitors auf: Modellnummer C7017T Anschlusstyp 15-polig, D-Sub (schwarzer Anschluss); DisplayPort：Schwarzer Anschluss HDMI (MHL) Signalkabeltyp DisplayPort HDMI (MHL)

  • Seite 28: Umweltbezogene Eigenschaften

    In fast allen Fällen sind diese fixierten Pixel nur schwer zu erkennen und beeinträchtigen nicht die Qualität oder Tauglichkeit des Bildschirms. Eine Anzeige mit 1 bis 5 fixierten Pixeln wird als normal und im Rahmen von wettbewerblichen Standards angesehen. Weitere Informationen finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors...

  • Seite 29: Leitfaden Für Die Wartung

    Leitfaden für die Wartung Monitor pflegen ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise. ACHTUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen. Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: • Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser.

  • Seite 30: Ihren Monitor Einrichten

    Ihren Monitor einrichten Ihren Monitor anschließen WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise. So schließen Sie Ihren Monitor an den Computer an: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. 2.

  • Seite 31: Hdmi-Kabel Anschließen

    HDMI-Kabel anschließen MHL-Kabel anschließen HINWEIS: Die Abbild ungen dienen nur der Veranschaulichung. Es kann am Computer anders aussehen. Ihren Monitor einrichten...

  • Seite 32: Usb-Kabel Anschließen

    USB-Kabel anschließen Nachdem Sie das VGA / DP / HDMI / MHL-Kabel angeschlossen haben, befolgen Sie die nachstehenden Verfahren zum Anschließen des USB-Kabels an den Computer und zum Abschließen Ihrer Monitoreinrichtung: 1. Schließen Sie den USB-Upstream-Port (Kabel mitgeliefert) an einen geeigneten USB-Port an Ihrem Computer an.

  • Seite 33: Wandmontage

    Wandmontage (Schraubengröße: M8 x 20 ~30 mm). Beachten Sie die mit dem Wandmontageset LSA1U und dem VESA- kompatiblen Basismontageset (400 x 400 mm Abstand) gelieferten Installationsanweisungen. 1. Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch.

  • Seite 34: Monitor Bedienen

    Monitor bedienen Monitor einschalten Drücken Sie zum Einschalten des Monitors die -Taste. Regler an der Frontblende verwenden Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Tasten an der Beschreibung Frontblende Wählen Sie mit der Voreingestellte Modi-Taste aus einer Liste voreingestellter Farbmodi aus.

  • Seite 35: On-Screen Display-Menü (Osd-Menü) Verwenden

    Passen Sie die Optionen im OSD-Menü mit der Abwärts- Taste an (Werte verringern). Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück On-Screen Display-Menü (OSD-Menü) verwenden Menüsystem aufrufen HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem anderen Menü fortfahren oder das OSD-Menü...
  • Seite 36 2. Mit schalten Sie zwischen den Optionen im Menü hin und her. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben. 3. Drücken Sie zur Wahl der hervorgehobenen Menüoption erneut die -Taste. 4. Wählen Sie mit - und -Tasten den gewünschten Parameter aus.
  • Seite 37 Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt (grob) und Phase (fein) unter Anzeigeeinstellungen weiter einstellen.
  • Seite 38 Eingabe-Quelle Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden. Drücken Sie zur Auswahl der VGA-Eingangsquelle Wählen Sie den DP-Eingang, wenn Sie den digitalen Anschluss (Displayport) verwenden.
  • Seite 39 Nutzen Sie das -Menü zur Anpassung der Farbe Farbe Farbeinstellungen des Monitors. Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: RGB: Wählen Sie diese Option, wenn Ihr Monitor über • den DP-Adapter an einen Computer oder DVD-Player angeschlossen ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
  • Seite 40 Voreingestellte Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Modi Farbmodi. • Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer. • Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.
  • Seite 41 Display Nutzen Sie das Anzeige-Menü zur Anpassung der Anzeigeeinstellungen des Monitors. Längen-/ Stellt das Seitenverhältnis auf 16:9, 4:3 oder 5:4 ein. Seitenverhältnis HINWEIS: Die Einstellung 16:9 ist bei maximaler voreingestellter Auflösung von 1920 x 1080 nicht erforderlich. Horizontale Verschieben Sie das Bild mit den Tasten oder nach links oder Position...
  • Seite 42 Audio Lautstärke Passen Sie die Lautstärke mit den Tasten an. Das Minimum ist „0“ (-). Das Maximum ist „100“ (+). Audioquelle Ermöglicht Ihnen die Einstellung des Audioeingangsmodus auf: • PC Audio • HDMI / DP Lautsprecher Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Lautsprecherfunktion. Audio zurücks. Wählen Sie diese Option zum Wiederherstellen der Standardanzeigeeinstellungen.
  • Seite 43 Energie LED der Ein-/Austaste Hiermit schalten Sie die Betriebsanzeige-LED zur Einsparung von Energie im eingeschalteten Zustand ein oder aus. Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB- Funktion während des Monitor Standbymodus. HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist.
  • Seite 44 Wählen Sie diese Option, um OSD-Einstellungen wie OSD-Sprache, Menü Dauer der Menüeinblendung usw., anzupassen. Sprache Ermöglicht Ihnen die Auswahl aus acht Sprachen für die OSD- Anzeige: Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, Vereinfachtes Chinesisch oder Japanisch. Transparenz Ermöglicht Ihnen die Einstellung des OSD-Hintergrundes auf opak bis transparent.
  • Seite 45 Individualisi Mit dieser Option können Sie zwei Schnelltasten festlegen. eren Direkttaste 1 Sie können bei der Belegung der Schnelltaste zwischen „Voreinstellungsmodi“, „Helligkeit/Kontrast“, „Automatische Anpassung“, „Eingangsquelle“ und „Lautstärke“ wählen. Monitor bedienen...
  • Seite 46 Direkttaste 2 Sie können bei der Belegung der Schnelltaste zwischen „Voreinstellungsmodi“, „Helligkeit/Kontrast“, „Automatische Anpassung“, „Eingangsquelle“ und „Lautstärke“ wählen. Anpassung Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste zurücksetzen wiederherzustellen. Weiteres Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Monitor bedienen...
  • Seite 47 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht einer Software auf Ihrem Computer die Anpassung der Monitoranzeigeeinstellungen, wie Helligkeit, Farbbalance etc. Aktivieren (Standard): Optimiert die Leistung Ihres Monitors und bietet ein besseres Benutzererlebnis. Deaktivieren: Deaktiviert die DDC/CI-Option und blendet folgende Meldung auf dem Bildschirm ein. Diese Funktion hilft bei der Reduzierung von geringfügigen Conditioning Geisterbildern.

  • Seite 48: Touch-Osd-Steuerung

    Touch-OSD-Steuerung Dieser Monitor ist mit Touch-OSD-Funktionalität ausgestattet. Drücken Sie erst die Tasten (A, B oder C) auf dem Tastenfeld, um die OSD-Touch-Funktion zu aktivieren. Bei eingeblendetem OSD-Menü ist nur die OSD-Touch-Funktion verfügbar. Für die normale Touch-Funktion müssen Sie das OSD-Menü beenden. Anleitung für Touch-Bedienung Funktion Beschreibung...

  • Seite 49: Osd-Meldungen

    OSD-Meldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind.
  • Seite 50 Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang: Ist das VGA oder DP oder HDMI 1/MHL oder HDMI 2 oder HDMI 3-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.
  • Seite 51 Siehe Problemlösung für weitere Informationen. Monitor bedienen...

  • Seite 52: Maximale Auflösung Einstellen

    Grafikkartentreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendeten Computersystem beschreibt 1: Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben 2:Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben,...
  • Seite 53 Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben 1. Rufen Sie http://www.dell.com/support auf, geben Sie ihr Service-Tag ein und laden den neuesten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1920 x 1080 einzustellen.

  • Seite 54: Dell-Webverwaltung Für Monitore

    Ein Netzwerksymbol blendet sich oben links 5 Sekunden lang ein. Für den Zugriff auf das Tool Dell-Webverwaltung für Monitore müssen Sie die IP- Adressen für Ihren Computer und den Monitor festlegen. 1. Zeigen Sie die IP-Adresse des Monitors durch Drücken der Menütaste auf der Fernbedienung oder Navigation im OSD zu Menü...
  • Seite 55 2. Legen Sie im Register IP-Eigenschaften am Computer durch Wahl von Folgende IP-Adresse verwenden und Eingabe der folgenden Werte die IP-Adresse fest: Für die IP-Adresse: 10.0.50.101, und für die Subnetzmaske: 255.0.0.0 (geben Sie in allen anderen Eintragsfeldern nichts ein). 3. Die IP-Adressenkonfiguration sieht jetzt folgendermaßen aus: Monitor bedienen...
  • Seite 56 Folgen Sie für den Zugriff auf und die Verwendung des Tools Webverwaltung die nachstehenden Anweisungen: 1. Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse 10.0.50.100) des Monitors in die Adresszeile ein. 2. Die Anmeldeseite blendet sich ein. Geben Sie das Administrator- Kennwort ein, um den Vorgang fortzusetzen.
  • Seite 57 3. Die Startseite öffnet sich: 4. Klicken Sie das Register Netzwerkeinstellungen an, um die Netzwerkeinstellungen anzuzeigen. Monitor bedienen...
  • Seite 58 5. Klicken Sie Monitorkontrolle an, um den Monitorstatus anzuzeigen. Es dauert etwa 3 bis 5 Minuten, bis die Monitordaten in der Webverwaltung aktiviert sind. 6. Klicken Sie auf Sicherheit, um ein Kennwort einzurichten. Monitor bedienen...
  • Seite 59 7. Aktualisieren Sie die Firmware für die Netzwerkkarte Ihres Monitors. Sie können die aktuellste Netzwerk-Firmware, sofern verfügbar, von der Dell- Support-Website www.dell.com/support herunterladen. Monitor bedienen...

  • Seite 60: Problemlösung

    Problemlösung WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1.

  • Seite 61: Integrierte Diagnose

    Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1.

  • Seite 62: Allgemeine Probleme

    Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge. Allgemeine Was Sie bemerken Korrekturvorschläge Symptome Kein Video/Betriebs- Kein Bild • Stellen Sie sicher, dass das Videokabel LED aus richtig und fest mit dem Monitor und dem Computer verbunden ist.
  • Seite 63 • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Dauerhaft leuchtende Helle Punkte auf dem • Schalten Sie das Gerät aus und wieder ein.
  • Seite 64 Modus neu. Sicherheitsprobleme Sichtbare Anzeichen • Nehmen Sie keine Schritte zur von Rauch oder Funken Problemlösung vor. • Wenden Sie sich umgehend an Dell. Periodisch auftretende Monitorstörungen • Stellen Sie sicher, dass das Videokabel Probleme treten nur manchmal richtig und fest mit dem Monitor und dem Computer verbunden ist.

  • Seite 65: Produktspezifische Probleme

    Falsche Farbe Bildfarbe nicht gut • Ändern Sie den Farbmodus im Farbe-OSD je nach Einsatzbereich in Grafik oder Video. • Testen Sie verschiedene Farbvoreinstellungen im Farbe-OSD. Passen Sie den R/G/B-Wert im Farbe-OSD an, falls die Farbverwaltung ausgeschaltet ist. • Ändern Sie das Eingangsfarbformat im Farbe-OSD in PC-RGB oder YPbPr.

  • Seite 66: Universal Serial Bus- (Usb) Spezifische Probleme

    HINWEIS: Bei Wahl des DP/HDMI/MHL-Modus ist die Auto-Anpassungsfunktion nicht verfügbar. Universal Serial Bus- (USB) spezifische Probleme Allgemeine Was Sie Korrekturvorschläge Symptome bemerken USB-Schnittstelle USB-Peripherie • Prüfen Sie, ob der Monitor eingeschaltet funktioniert nicht funktioniert nicht ist. • Schließen Sie das Upstream-Kabel erneut an Ihren Computer an.

  • Seite 67: Spezielle Probleme Mit Mhl (Mobile High-Definition Link)

    Spezielle Probleme mit MHL (Mobile High- Definition Link) Spezifische Was Sie bemerken Korrekturvorschläge Symptome MHL-Schnittstelle Das MHL-Geräteabbild • Schließen Sie erneut das funktioniert nicht. wird nicht am Monitor Upstream-Kabel an und angezeigt. vergewissern Sie sich, dass Ihr MHL-Kabel und das MHL-Gerät MHL-zertifiziert sind.

  • Seite 68: Probleme Beim Antippen Des Touchscreens

    Spezifische Was Sie bemerken Korrekturvorschläge Symptome Ethernet funktioniert Die Kontrollfunktion • Vergewissern Sie sich, dass das nicht auf der Webseite Dell- Netzwerkkabel sachgemäß und Webverwaltung für fest mit dem Monitor verbunden Monitore funktioniert ist. nicht • Halten Sie die Tasten 1 und 3 an der Frontblende zum Einschalten 3 Sekunden lang gedrückt.

  • Seite 69: Anhang

    Dienste sind in Ihrer Region möglicherweise nicht verfügbar. So beziehen Sie online den Monitor-Support-Inhalt: 1. Besuchen Sie www.dell.com/support/monitors 2. So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: 1. Besuchen Sie www.dell.com/contactdell. 2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Dropdown-Menü Land/ Region wählen oben links auf der Seite aus.
