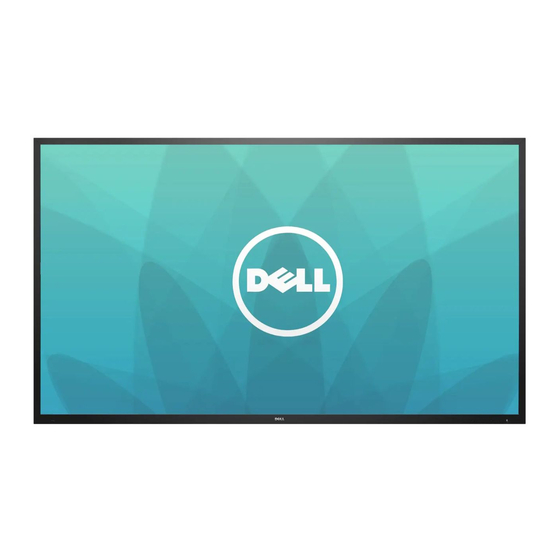

Bedienungsanleitung Dell C7016H Richtlinienmodell: C7016Hf...
Seite 2
Änderungen der Informationen in diesem Dokument sind vorbehalten. Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc. Microsoft und Windows sind eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder in anderen Ländern.
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit allen nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben und Dell kontaktieren, falls etwas fehlen sollte. NHINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden.
Der Dell C7016H (TFT)- Flüssigkristallanzeige (LCD) sowie eine LED-Hintergrundbeleuchtung. Der Funktionsmerkmale des Monitors sind • C7016H: 176,563 cm (69,513 Zoll) diagonal sichtbarer Bildbereich, Auflösung von 1920 x 1080 sowie Vollbildunterstützung für niedrigere Auflösungen. • 400-mm-Montagelöcher, Video Electronics Standards Association (VESA).
Fernbedienung 3. Aufwärts Zur Aufwärtsnavigation im Bildschirmmenü. 4. Links Zur Linksnavigation im Bildschirmmenü. 5. Abwärts Press to move the selection down in OSD menu. 6. Menü Zum Einblenden des Bildschirmmenüs. 7. Helligkeit - Zum Verringern der Helligkeit. 8. Lautstärke - Zum Verringern der Lautstärke.
Batterien in die Fernbedienung einlegen Die Fernbedienung wird durch zwei 1,5-V-AAA-Batterien mit Strom versorgt. Batterien installieren oder auswechseln: 1. Schieben Sie die Abdeckung auf. 2. Richten Sie die Batterien entsprechend den Markierungen (+) und (–) im Batteriefach aus.. 3. Bringen Sie die Abdeckung wieder an. WARNUNG: Bei falscher Benutzung können Batterien auslaufen oder bersten.
Betriebsreichweite der Fernbedienung Richten Sie die Vorderseite der Fernbedienung während der Betätigung von Tasten auf den Fernbedienungssensor des LCD-Monitors. Verwenden Sie die Fernbedienung lotrecht aus einer Entfernung von bis zu 8 m zum Fernbedienungssensor oder bei einem horizontalen/vertikalen Winkel von bis zu 15 ° innerhalb aus einer Entfernung von bis zu 5,6 m. HINWEIS: Die Fernbedienung funktioniert möglicherweise nicht richtig, wenn der Fernbedienungssensor am Anzeigegerät direktem Sonnenlicht oder starkem Kunstlicht ausgesetzt ist oder sich ein Hindernis im Pfad der Signalübertragung...
Zeigt die Anschlusspositionen an. Amtliches Leistungsschild Listet die amtlichen Zulassungen auf. Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Sie Seriennummer den technischen Kundendienst von Dell kontaktieren müssen. AC-Netzanschluss Für den Anschluss der Monitornetzleitung. Ansicht von der Seite Nummer Beschreibung...
Dies wird als Energiesparmodus bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion: C7016H: Horizontale Vertikale VESA-Modi...
Seite 13
Taste gedrückt, abgesehen von der Ein-/Austaste, blenden sich folgende Meldungen ein: Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD. HINWEIS: Der Dell-Monitor C7016H ist ENERGY STAR®-konform. * Ein Null-Stromverbrauch kann im abgeschalteten Modus nur erreicht werden, wenn Sie die Netzleitung vom Monitor abtrennen.
Seite 14
Pinbelegungen RS232 -Anschluss Pin- Monitorseite des 9-poligen Signalkabels Nummer Nicht verwendet Nicht verwendet...
Seite 15
VGA-Anschluss Pin- Monitorseite des 15-poligen Signalkabels Nummer Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B DDC +5 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt...
HDMI -Anschluss Pin-Nummer Monitorseite des 19-poligen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK TMDS CLOCK SHIELD TMDS CLOCK- Reserviert (N.C.
Seite 18
MHL -Anschluss Pin-Nummer Monitorseite des 19-poligen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ GND (Erdanschluss) TMDS DATA 1- MHL+ TMDS DATA 0 SHIELD MHL- TMDS CLOCK GND (Erdanschluss) TMDS CLOCK- Reserviert (N.C. auf Gerät) DDC CLOCK (SCL) DDC DATA (SDA) GND (Erdanschluss)
Universal Serial Bus- (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die am Monitor verfügbaren USB- Ports. NHINWEIS: Dieser Monitor unterstützt die High-Speed-zertifizierte USB 2.0-Schnittstelle. Übertragungsgeschwindigkeit 4-polige Seite des Anschlusses High-Speed 480 Mb/s Full-Speed 12 Mb/s Low-Speed 1,5 Mb/s NHINWEIS *: Bis zu 1,5 A (max. 2 A) am USB-Downstream-Port (Port mit -Symbol) mit BC1.2-konformen Geräten.
Seite 20
Pin-Nummer Datenrate Erde USB-Ports • 1 Upstream • 3 Downstream • Ladeanschluss - (USB-Anschlüsse mit Leuchtsysmbol ) ; unterstützt schnelles Laden bei BC 1.2-kompatiblen Geräten. NHINWEIS: USB 2.0-Funktionalität erfordert einen USB 2.0-fähigen Computer. NHINWEIS: Die USB-Schnittstelle des Monitors funktioniert nur, wenn der Monitor eingeschaltet ist oder sich im Energiesparmodus befindet.
Frequenz / Strom ± 3 Hz/4,0 A (max.) Einschaltstrom 120 V: 40 A (max.) 240 V: 80 A (max.) Voreingestellte Anzeigemodi Die folgende Tabelle listet die voreingestellten Modi auf, für denen Dell Bildgröße und Zentrierung garantiert: Sync- Horizontale Vertikale Pixeltakt Polarität...
Ständereinheit (für eventuelle Wand- oder VESA-Montage - ohne Kabel) Umweltbezogene Eigenschaften Die folgende Tabelle listet die umweltbezogenen Bedingungen für Ihren Monitor auf: Modellnummer C7016H Temperatur • Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) • Nicht im Betrieb Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)
In fast allen Fällen sind diese fixierten Pixel nur schwer zu erkennen und beeinträchtigen nicht die Qualität oder Tauglichkeit des Bildschirms. Eine Anzeige mit 1 bis 5 fixierten Pixeln wird als normal und im Rahmen von wettbewerblichen Standards angesehen. Weitere Informationen finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors Leitfaden für die Wartung...
Ihren Monitor einrichten Ihren Monitor anschließen WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise. So schließen Sie Ihren Monitor an den Computer an: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. 2.
USB-Kabel anschließen Nachdem Sie das VGA / DP / HDMI / MHL-Kabel angeschlossen haben, befolgen Sie die nachstehenden Verfahren zum Anschließen des USB-Kabels an den Computer und zum Abschließen Ihrer Monitoreinrichtung: 1. Schließen Sie den USB-Upstream-Port (Kabel mitgeliefert) an einen geeigneten USB-Port an Ihrem Computer an.
Wandmontage (Schraubengröße: M8 x 20 ~50 mm). Beachten Sie die mit dem Wandmontageset RLT2 und dem VESA- kompatiblen Basismontageset (400 x 400 mm Abstand) gelieferten Installationsanweisungen. 1. Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch.
Monitor bedienen Monitor einschalten Drücken Sie zum Einschalten des Monitors die -Taste. Regler an der Frontblende verwenden Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Tasten an der Beschreibung Frontblende Wählen Sie mit der Voreingestellte Modi-Taste aus einer Liste voreingestellter Farbmodi aus.
Passen Sie die Optionen im OSD-Menü mit der Abwärts- Taste an (Werte verringern). Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück On-Screen Display-Menü (OSD-Menü) verwenden Menüsystem aufrufen HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem anderen Menü fortfahren oder das OSD-Menü...
Seite 33
2. Mit schalten Sie zwischen den Optionen im Menü hin und her. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben. 3. Drücken Sie zur Wahl der hervorgehobenen Menüoption erneut die -Taste. 4. Wählen Sie mit - und -Tasten den gewünschten Parameter aus.
Seite 34
Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst: Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt (grob) und Phase (fein) unter Anzeigeeinstellungen weiter einstellen.
Seite 35
Eingabe-Quelle Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Autom. Wählen Wählen Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen. Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden. Drücken Sie zur Auswahl der VGA-Eingangsquelle Wählen Sie den DP-Eingang, wenn Sie den digitalen Anschluss (Displayport) verwenden.
Seite 36
Nutzen Sie das -Menü zur Anpassung der Farbe Farbe Farbeinstellungen des Monitors. Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: • RGB: Wählen Sie diese Option, wenn Ihr Monitor über den DP-Adapter an einen Computer oder DVD-Player angeschlossen ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
Seite 37
Voreingestellte Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Modi Farbmodi. • Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer. • Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.
Seite 38
Display Nutzen Sie das Anzeige-Menü zur Anpassung der Anzeigeeinstellungen des Monitors. Längen-/ Stellt das Seitenverhältnis auf 16:9, 4:3 oder 5:4 ein. Seitenverhältnis HINWEIS: Die Einstellung 16:9 ist bei maximaler voreingestellter Auflösung von 1920 x 1080 nicht erforderlich. Horizontale Verschieben Sie das Bild mit den Tasten oder nach links oder Position...
Seite 39
Audio Lautstärke Passen Sie die Lautstärke mit den Tasten an. Das Minimum ist „0“ (-). Das Maximum ist „100“ (+). Audioquelle Ermöglicht Ihnen die Einstellung des Audioeingangsmodus auf: • PC Audio • HDMI 1 ((oder HDMI 2) / DP Lautsprecher Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Lautsprecherfunktion.
Seite 40
Energie LED der Ein-/Austaste Hiermit schalten Sie die Betriebsanzeige-LED zur Einsparung von Energie im eingeschalteten Zustand ein oder aus. Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB- Funktion während des Monitor Standbymodus. HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist.
Seite 41
Wählen Sie diese Option, um OSD-Einstellungen wie OSD-Sprache, Menü Dauer der Menüeinblendung usw., anzupassen. Sprache Ermöglicht Ihnen die Auswahl aus acht Sprachen für die OSD- Anzeige: Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, Vereinfachtes Chinesisch oder Japanisch. Transparenz Ermöglicht Ihnen die Einstellung des OSD-Hintergrundes auf opak bis transparent.
Seite 42
Individualisi Mit dieser Option können Sie zwei Schnelltasten festlegen. eren Direkttaste 1 Sie können bei der Belegung der Schnelltaste zwischen „Voreinstellungsmodi“, „Helligkeit/Kontrast“, „Automatische Anpassung“, „Eingangsquelle“ und „Lautstärke“ wählen. Monitor bedienen...
Seite 43
Direkttaste 2 Sie können bei der Belegung der Schnelltaste zwischen „Voreinstellungsmodi“, „Helligkeit/Kontrast“, „Automatische Anpassung“, „Eingangsquelle“ und „Lautstärke“ wählen. Anpassung Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste zurücksetzen wiederherzustellen. Weiteres Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Monitor bedienen...
Seite 44
DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht einer Software auf Ihrem Computer die Anpassung der Monitoranzeigeeinstellungen, wie Helligkeit, Farbbalance etc. Aktivieren (Standard): Optimiert die Leistung Ihres Monitors und bietet ein besseres Benutzererlebnis. Deaktivieren: Deaktiviert die DDC/CI-Option und blendet folgende Meldung auf dem Bildschirm ein. Diese Funktion hilft bei der Reduzierung von geringfügigen Conditioning Geisterbildern.
OSD-Meldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind.
Seite 46
Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang: Ist das VGA oder DP oder HDMI/MHL 1 oder HDMI/MHL 2-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 5 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.
Seite 47
Siehe Problemlösung für weitere Informationen. Monitor bedienen...
Grafikkartentreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendeten Computersystem beschreibt 1: Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben 2:Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben,...
Seite 49
Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben 1. Rufen Sie http://www.dell.com/support auf, geben Sie ihr Service-Tag ein und laden den neuesten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte noch einmal, die Auflösung auf 1920 x 1080 einzustellen.
Problemlösung WARNUNG: Bevor Sie mit einem der Schritte in diesem Abschnitt beginnen, beachten Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1.
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1.
Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge. Allgemeine Was Sie bemerken Korrekturvorschläge Symptome Kein Video/Betriebs- Kein Bild • Stellen Sie sicher, dass das Videokabel LED aus richtig und fest mit dem Monitor und dem Computer verbunden ist.
Seite 53
• Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Dauerhaft leuchtende Helle Punkte auf dem • Schalten Sie das Gerät aus und wieder ein.
Seite 54
Selbsttestmodus ungeordnet ist. • Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind. • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme Sichtbare Anzeichen • Nehmen Sie keine Schritte zur von Rauch oder Funken Problemlösung vor. • Wenden Sie sich umgehend an Dell. Problemlösung...
Seite 55
Periodisch auftretende Monitorstörungen • Stellen Sie sicher, dass das Videokabel Probleme treten nur manchmal richtig und fest mit dem Monitor und dem Computer verbunden ist. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Produktspezifische Probleme Spezifische Was Sie bemerken Korrekturvorschläge Symptome Bild ist zu klein Bild ist zentriert, • Setzen Sie den Monitor auf die füllt jedoch nicht Werkseinstellungen zurück. den gesamten Anzeigebereich aus Der Monitor kann mit Das OSD-Menü • Schalten Sie den Monitor aus, den Tasten an der erscheint nicht auf ziehen Sie den Netzstecker ab,...
Universal Serial Bus- (USB) spezifische Probleme Allgemeine Was Sie Korrekturvorschläge Symptome bemerken USB-Schnittstelle USB-Peripherie • Prüfen Sie, ob der Monitor eingeschaltet funktioniert nicht funktioniert nicht ist. • Schließen Sie das Upstream-Kabel erneut an Ihren Computer an. • Schließen Sie die USB-Peripherie erneut an (Downstream-Anschluss) • Schalten Sie den Monitor aus und wieder ein.
Spezielle Probleme mit MHL (Mobile High- Definition Link) Spezifische Was Sie bemerken Korrekturvorschläge Symptome MHL-Schnittstelle Das MHL-Geräteabbild • Schließen Sie erneut das funktioniert nicht. wird nicht am Monitor Upstream-Kabel an und angezeigt. vergewissern Sie sich, dass Ihr MHL-Kabel und das MHL-Gerät MHL-zertifiziert sind.
Dienste sind in Ihrer Region möglicherweise nicht verfügbar. So beziehen Sie online den Monitor-Support-Inhalt: 1. Besuchen Sie www.dell.com/support/monitors So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: 1. Besuchen Sie www.dell.com/support. 2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Dropdown-Menü Land/ Region wählen oben links auf der Seite aus.
