Dell C2422HE Bedienungsanleitung

Dell C2422HE Bedienungsanleitung

Gewölbter videokonferenz-monitor
Inhaltsverzeichnis

Werbung

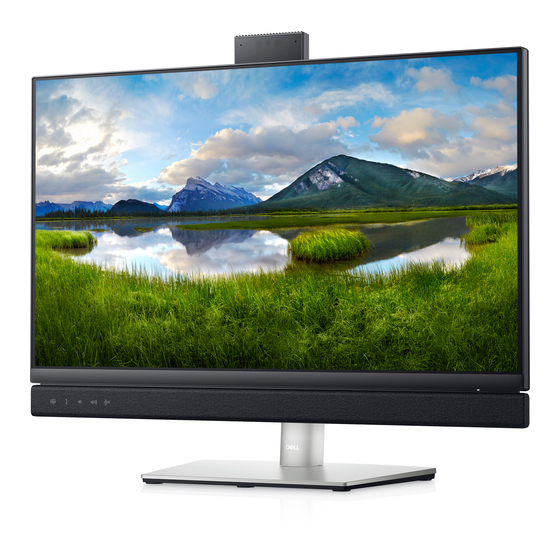

Dell C2422HE
Dell C2722DE
Dell C3422WE Gewölbter
Videokonferenz-Monitor
Bedienungsanleitung
Modell: C2422HE/C2722DE/C3422WE
Regulatorisches Modell: C2422HEt/C2722DEt/C3422WEt

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell C2422HE

  • Seite 1 Dell C2422HE Dell C2722DE Dell C3422WE Gewölbter Videokonferenz-Monitor Bedienungsanleitung Modell: C2422HE/C2722DE/C3422WE Regulatorisches Modell: C2422HEt/C2722DEt/C3422WEt...
  • Seite 2 Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......7 Lieferumfang.
  • Seite 4 Monitor für die Funktion USB-C Multi-Stream Transport (MST) verbinden (nur C2422HE/C2722DE).....56 Monitor für USB-C verbinden ......57 Kabel organisieren .
  • Seite 5 Informationen ......117 Dell kontaktieren......117 EU-Produktdatenbank für Energieetikett und...
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.
  • Seite 7: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten.
  • Seite 8: Produktmerkmale

    Der Dell C2422HE/C2722DE/C3422WE verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • C2422HE: 60,47 cm (23,80 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.
  • Seite 9 • Unterstützt Bild-neben-Bild- (BnB) Auswahlmodus am C3422WE. • Ermöglicht es dem Benutzer, die USB-KVM-Funktion im BnB-Modus am C3422WE umzuschalten. • Der Monitor verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch der Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors gesteuert werden kann.* • Erstklassiger Blendenaustausch sorgt für ein ruhiges Gewissen.
  • Seite 10: Teile Und Bedienelemente Identifizieren

    Teile und Bedienelemente identifizieren Ansicht von vorne 1 2 3 4 5 6 8 9 10 11 12 Markierung Beschreibung Verwendung Mikrofone Monitormikrofone (Mic). Mikrofon ist aktiviert, wenn das Webcam- und Mikrofon-Modul ausgeklappt ist. Mikrofon ist deaktiviert, wenn das Modul eingeklappt ist.
  • Seite 11 Teams-Taste und -LED LED leuchtet weiß, wenn Microsoft Teams ® angemeldet ist und läuft. LED blinkt bei einer Teams-Benachrichtigung. Drücken Sie die Taste zum Aufrufen von Teams und zum Öffnen der Benachrichtigung kurz. Anruftaste und LED LED blinkt grün, wenn ein Anruf über Teams/ Skype for Business (SfB) eingeht.
  • Seite 12: Ansicht Von Hinten

    Weitere Informationen finden Sie unter Monitor bedienen. Etikett mit MAC- Beachten Sie dieses Etikett, falls Sie sich Adresse, Strichcode, an den technischen Support von Dell Seriennummer und wenden müssen. Das Service-Tag ist ein Service-Tag einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die...
  • Seite 13: Ansicht Von Unten

    DisplayPort- Der USB-Type-C-Anschluss bietet höchste Anschluss Übertragungsraten (USB 3.2 Gen 1) und der Alternate Mode mit DP 1.2 (C2422HE/ C3422WE) / DP 1.4 (C2722DE) unterstützt Folgendes, und PD 20 V/4,5 A, 15 V/3 A, V/3 A, 5 V/3 A. • C2422HE maximale Auflösung von 1920 x 1080 bei 60 Hz • C2722DE maximale Auflösung von 2560 x 1440...
  • Seite 14 (Ausgang) fähige Monitore. Beachten Sie zum Aktivieren von MST die Anweisungen im Abschnitt „Monitor für DP MST-Funktion verbinden“. HINWEIS: Der Anschluss ist nur für C2422HE/ C2722DE. HINWEIS: Der Anschluss ist nur für C2422HE/ C2722DE. USB-B-Upstream- Verbinden Sie das mit Ihrem Monitor gelieferte Anschluss USB-Kabel mit dem Computer.
  • Seite 15: Technische Daten Des Monitors

    Ty p e - C) v o m C o m p u te r a m M o n i to r angeschlossen haben. Ständerverriegelung Zur Verriegelung des Ständers am Monitor mit einer Schraube (M3 x 6 mm, Schraube nicht im Lieferumfang enthalten). Technische Daten des Monitors Modellnr. C2422HE C2722DE C3422WE Bildschirmtyp Aktivmatrix – TFT-LCD Paneltyp In-Plane-Switching-Technologie Seitenverhältnis...
  • Seite 16 • 1 x USB-Type-C Downstream (15 W), USB 3.2 Gen1 (5 Gbit/s) • 1 x DP (Ausgang) mit MST(Nur bei C2422HE/C2722DE) • 2 x SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) • 1 x SuperSpeed USB 5 Gb/s (USB 3.2 Gen 1) mit BC-1.2- Ladefunktion bei 2 A (max.)
  • Seite 17: Auflösungsspezifikationen

    1440 bei 60 Hz umfasst 1,07 Mrd. Farben. Videoausgabe vom USB-C-Anschluss bei einer maximalen Auflösung von 3440 x 1440 bei 60 Hz umfasst 16,78 Mio. Farben. Nur bei nativer Panelauflösung, mit Voreinstellung Benutzermodus. Auflösungsspezifikationen Modellnr. C2422HE C2722DE C3422WE Horizontaler 30 bis to 83 kHz...
  • Seite 18: Voreingestellte Anzeigemodi

    Voreingestellte Anzeigemodi C2422HE Anzeigemodus Horizontale Vertikale Pixel-takt Sync-Polarität Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) VESA, 720 x 400 31,47 28,32 VESA, 640 x 480 31,47 25,17 VESA, 640 x 480 37,50 31,5 VESA, 800 x 600 37,88 VESA, 800 x 600...
  • Seite 19: Anzeigemodus

    88,80 241,50 CVT, 3440 x 1440 88,81 319,75 DP-Multi-Stream-Transport- (MST) Modi C2422HE Maximale Anzahl an unterstützbaren externen Monitoren MST-Quellmonitor 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz HINWEIS: Die unterstützte externe Monitorauflösung beträgt maximal nur 1920x1080 bei 60 Hz.
  • Seite 20: Usb-C Mst Multi-Stream Transport-Modi (Mst)

    1920 x 1080 bei 60 Hz C2722DE Maximale Anzahl an unterstützbaren externen Monitoren OSD-Anzeigeinfo: Linkrate (aktuell) 2560 x 1440 bei 60 Hz HBR3(DP 1.4) HBR2(DP 1.2) HINWEIS: DP-Ausgang für MST wird nur an C2422HE und C2722DE unterstützt. Über Ihren Monitor...
  • Seite 21: Kompatibilitätsliste Für Unified-Communications- (Uc) Plattform

    Kompatibilitätsliste für Unified-Communications- (UC) Plattform Die nachstehende Tabelle hebt die Anruffunktionen hervor, die am Dell-Videokonferenz- Monitor – C2422HE, C2722DE und C3422WE – bei Verwendung folgender UC-Plattformen funktionieren. Anruffunktionen Microsoft Anruf Anruf Anruf Lautspre- Lautspre- Mikro- Teams annehmen beenden ablehnen cherlaut- cherlautstär-...
  • Seite 22: Elektrische Spezifikationen

    Elektrische Spezifikationen Modellnr. C2422HE C2722DE C3422WE Videoeingangssignale • Digitales Videosignal für jede Differentialleitung Je Differentialleitung bei einer Impedanz von 100 Ohm • Unterstützt DP/HDMI/USB Type-C-Signaleingang Eingangsspannung/- 100 bis 240 V 100 bis 240 V 100 bis 240 V frequenz/-strom Wechselspannung Wechselspannung Wechselspannung / 50 oder 60 Hz...
  • Seite 23: Webcam - Mikrofonspezifikationen

    Schnittstelle USB 2.0 High-Speed Stromversorgung 3,3 Volt +/- 5 % für USB und Mikrofon 5 Volt +/- 5 % für IR-Kamera Lautsprecher-Spezifikationen Modellnr. C2422HE C2722DE C3422WE Die Nennbelastbarkeit des 2 x 5 W Lautsprechers Frequenzgang 200 Hz - 16 kHz...
  • Seite 24: Physikalische Eigenschaften

    Physikalische Eigenschaften Modellnr. C2422HE C2722DE C3422WE Anschlusstyp • DP-Anschluss (DP-Eingang und DP-Ausgang am C2422HE/ C2722DE. Nur DP-Eingang am C3422WE) • HDMI Anschluss • USB-Typ-C-Anschluss • Audioanschluss • RJ45 Anschluss • USB-Upstream-Anschluss x 2 • USB 3.2 Gen1-Downstream-Anschlussbuchse x 3 • USB Type-C-Downstream-Anschluss Signalkabeltyp DP-zu-DP-Kabel, 1,8 m USB-3.2-Gen-1-Type-A-zu-B-Kabel, 1,8 m USB-3.2-Gen-1-Type-C-zu-C-Kabel, 1,8 m...
  • Seite 25: Umgebungseigenschaften

    Nicht im Betrieb 5 bis 90 % (nicht kondensierend) Höhe Betrieb 5,000 m (maximal) Nicht im Betrieb 12,192 m (maximal) Wärmeableitung C2422HE 665,37 BTU/hour (maximal) 61,42 BTU/hour (Eingeschalteter Modus) C2722DE 716,55 BTU/hour (maximal) 90,42 BTU/hour (Eingeschalteter Modus) C3422WE 750,67 BTU/hour (maximal) 108,44 BTU/hour (Eingeschalteter Modus) Über Ihren Monitor...
  • Seite 26: Pinbelegungen

    Pinbelegungen DP-Anschluss (Eingang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor...
  • Seite 27 DP-Anschluss (Ausgang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML0 (p) Erde ML0 (n) ML1 (p) Erde ML1 (n) ML2 (p) Erde ML2 (n) ML3 (p) Erde ML3 (n) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor...
  • Seite 28: Hdmi-Anschluss

    HDMI-Anschluss Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD TMDS CLOCK- Reserved (N.C.
  • Seite 29: Usb-Typ-C-Anschluss

    USB-Typ-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihren Monitor...
  • Seite 30: Übertragungsgeschwindigkeit

    Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen. Bis zu 3 A am USB-Type-C-Downstream-Anschluss (Anschluss mit Symbol ) mit 5-V- / 3-A-konformen Geräten.
  • Seite 31 USB-Upstream-Anschluss USB-Downstream-Anschluss PIN-Nummer Signalbezeichnung PIN-Nummer Signalbezeichnung VBUS VBUS Erde Erde StdB_SSTX- StdA_SSRX- StdB_SSTX+ StdA_SSRX+ GND_DRAIN GND_DRAIN StdB_SSRX- StdA_SSTX- StdB_SSRX+ StdA_SSTX+ Hülle Abschirmung Hülle Abschirmung Über Ihren Monitor...
  • Seite 32: Rj45-Anschluss (Anschlussseite)

    SHIELD GROUND Treiberinstallation Installieren Sie den für Ihr System verfügbaren Realtek-USB-GBE-Ethernet-Controller- Treiber Diesen können Sie unter https://www.dell.com/support im Abschnitt „Treiber und Download“ herunterladen. Netzwerk (RJ45) Datenrate über USB-C bei 1000 Mb/s. HINWEIS: Dieser LAN-Anschluss ist 1000Base-T-IEEE 802.3az-konform, unterstützt Durchschleifen der MAC-Adresse (auf das Etikette des Modells gedruckt), Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3) und PXE-Boot-Funktion.
  • Seite 33: Status Der Rj-45-Anschluss-Led

    Status der RJ-45-Anschluss-LED: Right LED Left LED Farbe Beschreibung Rechte LED Bernsteinfarben Geschwindigkeitsanzeige: oder grün • Bernsteinfarben eingeschaltet - 1000 Mb/s • Grün eingeschaltet - 100 Mb/s • Aus - 10 Mb/s Linke LED Grün Verbindungs- / Aktivitätsanzeige: • Blinkt - Aktivität am Anschluss. • Leuchtet grün - Verbindung wird hergestellt. • Aus - Verbindung ist nicht hergestellt. HINWEIS: RJ45-Kabel ist kein mitgeliefertes Standardzubehör. Über Ihren Monitor...
  • Seite 34: Plug-And-Play

    Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: https://www.dell.com/pixelguidelines. Über Ihren Monitor...
  • Seite 35: Ergonomie

    Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen. ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten. Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation: • Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden.
  • Seite 36 • Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Bereich Ihres Sitzes. Passen Sie die Höhe Ihres Stuhls an oder nutzen Sie zur Wahrung einer angemessenen Haltung eine Fußablage, falls erforderlich.
  • Seite 37: Display Handhaben Und Transportieren

    Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. • Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien.
  • Seite 38: Wartungsanweisungen

    • Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose. ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.
  • Seite 39: Monitor Aufstellen

    Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.
  • Seite 40 4. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können. 5. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet.
  • Seite 41 6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 7. Heben Sie die Schutzabdeckung vom Monitor an. Monitor aufstellen...
  • Seite 42: Neigen, Schwenken Und Höhe Verstellen

    Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Neigen, schwenken und Höhe verstellen Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen. C2422HE 5° 140 mm 45° 45° 21°...
  • Seite 43: Display Drehen(Nur C2422He/C2722De)

    Display dann so weit wie möglich nach hinten, damit es nicht gegen die Unterkante des Displays stößt. 90° 90° HINWEIS: Wechseln Sie die Anzeigeeinstellung an Ihrem Dell-Computer beim Drehen des Displays zwischen Hoch- und Querformat, indem Sie den aktuellsten Grafikkartentreiber herunterladen und installieren. Rufen Sie zum Herunterladen https://www.dell.com/support/drivers...
  • Seite 44: Anzeigeeinstellungen Nach Der Drehung An Ihrem Computer Konfigurieren(Nur C2422He/C2722De)

    Anzeigeeinstellungen an Ihrem Computer ab. HINWEIS: Wenn Sie den Monitor mit einem Computer einer anderen Marke als Dell nutzen, rufen Sie die Webseite des Grafikkartenhersteller oder die Webseite des Computerherstellers auf, um zu erfahren, wie Sie den Inhalt Ihrer Anzeige drehen können.
  • Seite 45: Monitor-Webcam Bedienen

    3. Schalten Sie Ihren Monitor ein. 4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein. HINWEIS: Die Standardeinstellung von C2422HE/C3422WE ist DisplayPort 1.2, die Standardeinstellung von C2722DE ist DisplayPort 1.4. Eine DisplayPort-1.1-Grafikkarte zeigt das Bild möglicherweise nicht normal an.
  • Seite 46 HDMI-Kabel anschließen (Optional) HDMI HDMI DP-Kabel anschließen Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport) (Nur C2422HE/C2722DE) DP out Monitor aufstellen...
  • Seite 47 • Unterstützt USB Power Delivery (DP) mit Produkten bis 90 W. HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor C2422HE/C2722DE/C3422WE von Dell darauf ausgelegt, Ihren Laptop mit bis zu 90 W Strom zu versorgen. Monitor aufstellen...
  • Seite 48: Produktspezifische Probleme - Kein Bild Bei Verwendung Von Usb-C

    DP in DP out USB Type-C USB Type-C HINWEIS: Die maximale Anzahl unterstützter C2422HE/C2722DE über MST unterliegt der Bandbreite der USB-C-Quelle. Bitte beachten Sie „Produktspezifische Probleme - Kein Bild bei Verwendung von USB-C MST“. HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.
  • Seite 49 Monitor für RJ45-Kabel verbinden (Optional) USB Type-C RJ45 USB Type-C Monitor aufstellen...
  • Seite 50: Dell Power Button Sync (Dpbs)

    • Der Monitor C2422HE/C2722DE/C3422WE verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch Sie den Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors steuern können. Diese Funktion ist mit der Plattform Dell OptiPlex 7090/3090 Ultra kompatibel und wird nur über die USB-C- Schnittstelle unterstützt. USB Type-C...
  • Seite 51 Rufen Sie Control Panel (Systemsteuerung) auf. Wählen Sie Hardware and Sound (Hardware und Sound) und dann Power Options (Energieoptionen). Rufen Sie System Settings (Systemeinstellungen auf). Monitor aufstellen...
  • Seite 52 m Auswahlmenü von When I press the power button (Beim Drücken des Netzschalters) stehen einige Optionen zur Auswahl: Do nothing/Sleep/Hibernate/Shut down (Nichts unternehmen/Energiesparmodus/Ruhezustand/Herunterfahren). Wählen Sie Sleep/ Hibernate/Shut down (Energiesparmodus/Ruhezustand/Herunterfahren). Do nothing ( HINWEIS: Wählen Sie nicht Nichts unternehmen), da die Ein-/ Austaste des Monitors andernfalls nicht mit dem Betriebsstatus des PC-Systems synchronisiert werden kann.
  • Seite 53: Monitor Zum Ersten Mal Für Dpbs Verbinden

    Monitor zum ersten Mal für DPBS verbinden Anfänglicher Monitorbetriebsstatus (aus) USB Type-C Anfänglicher Systembetriebsstatus (aus) USB Type-C Bitte gehen Sie bei der erstmaligen Einrichtung der DPBS-Funktion wie folgt vor: 1. Stellen Sie sicher, dass PC und Monitor ausgeschaltet sind. 2. Verbinden Sie das USB-Type-C-Kabel vom PC mit dem Monitor. 3.
  • Seite 54: Dpbs-Funktion Verwenden

    DPBS-Funktion verwenden Wenn Sie die Ein-/Austaste von Monitor oder PC drücken, ist der Status von Monitor/ PC wie folgt: Anfänglicher Neuer Betriebsstatus des Monitorbetriebsstatus (ein) USB Type-C Monitors (aus) Ein-/Austaste an PC/Monitor drücken Neuer Betriebsstatus des Anfänglicher Systems (aus) Systembetriebsstatus (ein) USB Type-C USB Type-C Neuer Betriebsstatus des...
  • Seite 55 Slide to shut down your PC Wenn Monitor und PC eingeschaltet sind, schaltet sich der PC bei press and hold 10 seconds on monitor power button (10-sekündigem Gedrückthalten der Ein-/ Austaste am Monitor) aus. USB Type-C 10 s gedrückt halten PC wird heruntergefahren Monitor aufstellen...
  • Seite 56: Monitor Für Die Funktion Usb-C Multi-Stream Transport (Mst) Verbinden (Nur C2422He/C2722De)

    Monitor für die Funktion USB-C Multi-Stream Transport (MST) verbinden (nur C2422HE/C2722DE) Ein PC ist in einem anfänglich ausgeschalteten Zustand mit zwei Monitoren verbunden, und der Betriebsstatus des PC-Systems wird mit der Ein-/Austaste von Monitor 1 synchronisiert. Wenn Sie de Ein-/Austaste von Monitor 1 oder PC drücken, werden sowohl Monitor 1 als auch PC eingeschaltet.
  • Seite 57: Monitor Für Usb-C Verbinden

    Monitor für USB-C verbinden Die Plattform Dell OptiPlex 7090 Ultra hat zwei USB-C-Anschlüsse, sodass der Betriebsstatus von Monitor 1 und Monitor 2 mit dem PC synchronisiert werden kann. Während sich der PC und zwei Monitore in einem anfänglich eingeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2...
  • Seite 58 Stellen Sie sicher, dass USB-C Charging (USB-C-Aufladung) auf Ein im Aus- Modus eingestellt ist. Während sich der PC und zwei Monitore in einem anfänglich ausgeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2 den PC, Monitor 1 und Monitor 2 ein. USB Type-C USB-Type-C- Anschluss 1...
  • Seite 59: Kabel Organisieren

    Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor mit Kensington-Schloss sichern (optional) Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss)
  • Seite 60: Monitorständer Entfernen

    Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.
  • Seite 61: Wandmontage (Optional)

    Wandmontageset gelieferten Montieren Sie den Monitor Anweisungen an der Wand. HINWEIS: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einem Mindestgewicht/einer Mindestbelastbarkeit von 17,32 kg (C2422HE) / 22,96 kg (C2722DE) / 29,20 kg (C3422WE). Monitor aufstellen...
  • Seite 62: Monitor Bedienen

    Monitor bedienen Monitor einschalten. Drücken Sie zum Einschalten des Monitors die Taste Joystick nutzen Nehmen Sie Anpassungen an Einstellungen mit dem Joystick an der Rückseite des Monitors vor. 1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste. 2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/ unten/links/rechts.
  • Seite 63: Bedienelemente An Der Rückblende Verwenden

    Bedienelemente an der Rückblende verwenden Passen Sie mit den Bedientasten an der Rückseite des Monitors die Einstellungen an. Während Sie mit diesen Tasten anpassen, erscheint am Bildschirm der Einstellungen numerische Wert der jeweiligen Funktion Display Info Die folgende Tabelle beschreibt die Tasten an der Rückblende: Taste an der Rückblende Beschreibung Mit dieser Menu (Menü) taste blenden Sie...
  • Seite 64: Beschreibung

    Taste an der Rückblende Beschreibung Mit dieser Taste können Sie zum Hauptmenü zurückkehren oder das Hauptmenü Verlassen. Exit (Verlassen) OSD-Sperre verwenden Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre).
  • Seite 65 Sperren Sie die Tasten mit Hilfe des Joysticks. Wenn Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, blendet sich ein Menü auf dem Bildschirm ein Option wählen: Wählen Sie eine der folgenden Optionen: Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion.
  • Seite 66: Ein-/Austaste Freigeben

    So sperren Sie die Tasten. Halten Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, bis sich ein Menü auf dem Bildschirm einblendet. Die folgende Tabelle beschreibt die Optionen zur Sperre der Tasten an der Frontblende. Option wählen: Optionen Beschreibung Mit dieser Option entsperren Sie die...
  • Seite 67: Taste An Der-Frontblende

    Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Taste an der -Frontblende Beschreibung Passen Sie mit den Tasten Aufwärts (erhöhen) und Abwärts (verringern) die Elemente im OSD-Menü an. Aufwärts Abwärts Mit der Taste Zurück kehren Sie zum vorherigen Menü zurück.
  • Seite 68: Bildschirmmenü Verwenden

    Bildschirmmenü verwenden Auf das Menüsystem zugreifen Symbol Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie dieses Menü zur Aktivierung der Anpassung Helligkeit/Kontrast. Contrast (Helligkeit/ 24/27/34 Monitor Kontrast) Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP Audio Menü Individualisieren Weiteres Beenden Brightness Brightness (Helligkeit) passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0;...
  • Seite 69 Symbol Menü und Beschreibung Untermenüs Input Source Wählen Sie über das Menü Input Source (Eingangsquelle) zwischen verschiedenen mit Ihrem Monitor verbundenen (Eingangsquelle) Videoeingängen. 24/27/34 Monitor Helligkeit/Kontrast USB-C Eingabe-Quelle Farbe HDMI Display Autom. wählen PIP/PBP Auto-Auswahl für USB-C Abfrage für mehr. Eingänge Eingänge umbenennen USB-C Audio...
  • Seite 70 Symbol Menü und Beschreibung Untermenüs Atto Select for Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB- USB-C 90 W Typ-C auf: (Auto-Auswahl für • Aufforderung für mehrere Eingänge: Immer Meldung USB-C 90 W) Wechsel zu USB-Typ-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll • Ja: Scaler wechselt, ohne zu fragen, immer zu USB-Typ-C- Video, wenn USB-Typ-C verbunden ist.
  • Seite 71 Symbol Menü und Beschreibung Untermenüs Preset Modes Wenn Sie Voreingestellte Modi wählen, können Sie zwischen Standard, Film, Spiel,Warm,Kühl oder Benutzerfarbe (Voreing-estellter wählen. Modus) 24/27/34 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Film Farbe Farbton Spiel Display Sättigung Warm Kühl PIP/PBP Farbe zurücks.
  • Seite 72 Symbol Menü und Beschreibung Untermenüs Input Color Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: (Eingangs • RGB: Wählen Sie diese Option, falls Ihr Monitor per USB- -farbformat) Typ-C- oder DP-Kabel mit einem Computer (oder DVD-Player) verbunden ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
  • Seite 73 Menü Individualisieren Weiteres Beenden Aspect Ratio C2422HE: Passen Sie das Bildverhältnis auf 16:9, 4:3, 5:4. (Seitenverhältnis) C2722DE: Passen Sie das Bildverhältnis auf 16:9, Auto Resize (Automatische Größenänderung), 4:3, 1:1 an. C3422WE: Passen Sie das Bildverhältnis auf 21:9, 4:3, 5:4. Sharpness Lässt das Bild schärfer oder weicher erscheinen.
  • Seite 74 Symbol Menü und Beschreibung Untermenüs Reset Display Setzt alle Einstellungen im Menü Display (Anzeige) auf die werkseitigen Standardeinstellungen zurück. (Anzeige rücksetzen) PIP/PBP (BiB/ Diese Funktion ruft ein Fenster auf, das das Bild von einer BnB) (C3422WE anderen Eingangsquelle anzeigt. only) 24/27/34 Monitor Helligkeit/Kontrast PIP/PBP-Modus...
  • Seite 75 Symbol Menü und Beschreibung Untermenüs PIP/PBP Mode Passt den BiB- oder BnB- (Bild neben Bild) Modus an. (BiB/BnB- Sie können diese Funktion durch Auswahl von Aus Modus) deaktivieren. 24/27/34 Monitor Helligkeit/Kontrast PIP/PBP-Modus Eingabe-Quelle PIP/PBP (Sub) Farbe USB-Wechsel Display Video tauschen PIP/PBP Audio Kontrast (Sub)
  • Seite 76 Symbol Menü und Beschreibung Untermenüs PIP/PBP (Sub) Wählen Sie zwischen den verschiedenen Videosignalen, (BiB/BnB die an Ihren Monitor für das BnB-Subfenster (Sub)) angeschlossen werden können. Drücken Sie zur Auswahl des Eingangssignals des BnB-Subfensters die Taste 24/27/34 Monitor Helligkeit/Kontrast PIP/PBP-Modus USB-C 90 W Eingabe-Quelle PIP/PBP (Sub) Farbe...
  • Seite 77 Symbol Menü und Beschreibung Untermenüs Ermöglicht Ihnen die Einstellung des USB-Downstream- Anschlusses für die DP-Eingangssignale, damit der USB-Downstream-Anschluss des Monitors (z. B. Tastatur und Maus) von den aktuellen Eingangssignalen genutzt werden kann, wenn Sie einen Computer an einen der Upstream-Anschlüsse anschließen. Wenn Sie nur einen Upstream-Anschluss verwenden, wird der verbundene Upstream-Anschluss aktiviert.
  • Seite 78 Symbol Menü und Beschreibung Untermenüs Audio Passen Sie die Audioeinstellungen über das Audioeinstellungsmenü an. 24/27/34 Monitor Helligkeit/Kontrast Lautstärke Eingabe-Quelle Lautsprecher Farbe Audio zurücks. Display PIP/PBP Audio Menü Individualisieren Weiteres Beenden Volume Ermöglicht Ihnen das Erhöhen der Lautsprecherlautstärke. (Lautstärke) Bewegen Sie den Joystick zur Anpassung der Lautstärke zwischen ‚0‘...
  • Seite 79 Rotation Dreht das OSD um 0/90/270 Grad. Sie können das Menü entsprechend Ihrer Bildschirmdrehung (Drehung) anpassen. (Nur C2422HE/ C2722DE) Transparency Wählen Sie diese Option zum Ändern der Menütransparenz, indem Sie den Joystick nach oben oder unten bewegen (Min. 0/ (Transparenz) Max.
  • Seite 80 Symbol Menü und Beschreibung Untermenüs Lock Durch Sperrung der Bedientasten am Monitor können Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies (Sperren) verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind. 24/27/34 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle Drehung Farbe Transparenz Display Timer...
  • Seite 81 Symbol Menü und Beschreibung Untermenüs Shortcut key 1 (Schnelltaste 1) Shortcut key 2 (Schnelltaste 2) Wählen Sie zwischen Voreingestellte Modi, Helligkeit/ Shortcut key 3 Kontrast, Eingangsquelle, Seitenverhältnis, Drehung und (Schnelltaste 3) Anzeigeinformationen als Schnelltaste. Shortcut key 4 (Schnelltaste 4) Shortcut key 5 (Schnelltaste 5) Power Button LED Ermöglicht Ihnen die Einstellung des Zustands der...
  • Seite 82 Symbol Menü und Beschreibung Untermenüs Others Wählen Sie diese Option zur Anpassung der OSD-Einstellungen, wie DDC/CI, LCD conditioning (LCD-Konditionierung) usw. (Sonstiges) 24/27/34 Monitor Helligkeit/Kontrast Info Anzeigen Wählen Sie √ Eingabe-Quelle DDC/CI Farbe LCD-Konditionierung Display Firmware M2T101 PIP/PBP Servicemarkierung ABCDEFG Sonstige zurücks. Audio Zurücksetzen ENERGY STAR...
  • Seite 83 Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem (Service-Tag) Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann. HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt. Reset Others Setzt alle Einstellungen im Menü...
  • Seite 84: Warnmeldungen

    Frequenzbereiche können Sie den Technische Daten des Monitors entnehmen. Der empfohlene Modus beträgt 1920 x 1080 (C2422HE) / 2560 x 1440 (C2722DE) / 3440 x 1440 (C3422WE). Sie können vor Deaktivierung der DDC/CI-Funktion die folgende Nachricht sehen: Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC- Anwendungen wird deaktiviert.
  • Seite 85 Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP- Alternate-Modus unterstützt, an den Monitor angeschlossen ist: • Wenn Auto-Auswahl bei USB-C 90W auf Aufforderung für mehrere Eingänge eingestellt ist. • Wenn das USB-C-Kabel an den Monitor angeschlossen ist. Zu USB-C-Videoeingang wechseln: Nein Wenn Sie OSD-Elemente von Werksrücksetzung unter Sonstiges wählen, erscheint folgende...
  • Seite 86 Bei der OSD-Elemente im Aus im Bereitschaftsmodus unter Personalisieren erscheint die folgende Meldung: Ein Wechsel zu dieser Einstellung (ohne Symbol) erhöht den Stromverbrauch. Möchten Sie fortfahren? Nein Wenn Sie die Helligkeit über den Standardwert von 75 % hinaus erhöhen, erscheint die folgende Meldung.
  • Seite 87 Falls der USB-Type-C / DP- / HDMI Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint wie nachstehend dargestellt ein schwebendes Dialogfenster. Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/C24/27/3422XE oder Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
  • Seite 88 Wenn das Webcam-Modul einklappt, erscheint die folgende Meldung: Webcam + Mikrofon: Deaktiviert Falls die Webcam eingeklappt ist und Sie die Mute (Stumm)-Taste drücken, erscheint die folgende Meldung: Zum Aktivieren Ihres Mikrofons bitte das Modul Webcam + Mikrofon hochklappen. Wenn das USB-Upstream-Kabel nicht angeschlossen ist und Sie die Taste Teams/ Hookswitch/ Mute (Teams/ Anruftaste/ Stumm) drücken, erscheint die folgende Meldung: Diese Funktion ist inaktiv.
  • Seite 89: Maximale Auflösung Einstellen

    Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Screen Resolution (Bildschirmauflösung). Klicken Sie auf die Auswahlliste der Screen Resolution (Bildschirmauflösung) und wählen Sie 1920 x 1080 (C2422HE) / 2560 x 1440 (C2722DE) / 3440 x 1440 (C3422WE). Klicken Sie auf OK.
  • Seite 90: Kvm-Usb-Schalter Einstellen

    4. Bewegen Sie den Joystick zum Aktivieren der Option Shortcut Key 1 (Schnelltaste 1) nach rechts. 5. Bewegen Sie den Joystick zur Auswahl von USB Switch (USB-Schalter) nach oben oder unten. Dell 24/27/34 Monitor Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Eingabe-Quelle...
  • Seite 91 Im Folgenden finden Sie Abbildungen verschiedener Anschlussszenarien und deren Einstellungen im USB-Auswahlmenü, die in entsprechenden Farbrahmen dargestellt sind. 1. Bei Verbindung von HDMI + USB-B mit Computer 1 und DP + USB A to C (USB A zu C) mit Computer 2: HDMI USB-B USB A zu C...
  • Seite 92 2. Bei Anschluss von HDMI + USB-B mit Computer 1 und USB Type-C mit Computer 2: HDMI USB-B USB Type-C HINWEIS: Die USB-Type-C-Verbindung unterstützt derzeit Video- und Datenübertragung. Stellen Sie sicher, dass USB Selection (USB-Auswahl) für HDMI auf USB-B eingestellt ist. 24/27/34 Monitor Helligkeit/Kontrast DP zuweisen zu...
  • Seite 93: Auto-Kvm Einstellen

    Auto-KVM einstellen Folgen Sie den nachstehenden Anweisungen, um Auto-KVM für Ihren Monitor einzurichten: 1. Stellen Sie sicher, dass PIP/PBP Mode (BiB/BnB-Modus) auf Off (Aus) eingestellt ist. 24/27/34 Monitor Helligkeit/Kontrast PIP/PBP-Modus Eingabe-Quelle PIP/PBP (Sub) USB-C 90 W Farbe USB-Wechsel Display Video tauschen PIP/PBP Audio Main...
  • Seite 94 24/27/34 Monitor Helligkeit/Kontrast USB-C Eingabe-Quelle Farbe HDMI Display Autom. wählen Abfrage für mehr. Eingänge PIP/PBP Auto-Auswahl für USB-C Eingänge umbenennen Nein Audio Eingabe-Quelle zurücks. Menü Individualisieren Weiteres Beenden 3. Stellen Sie sicher, dass die USB-Anschlüsse und die Videoeingänge entsprechend gepaart sind. 24/27/34 Monitor Helligkeit/Kontrast DP zuweisen zu...
  • Seite 95: Windows Hello Einrichten

    Windows Hello einrichten Unter Windows ® Klicken Sie auf das Windows-Startmenü, klicken Sie auf Settings (Einstellungen). Klicken Sie auf Accounts (Konten). Klicken Sie auf Sign-in options (Anmeldeoptionen). Sie müssen eine PIN einrichten, bevor Sie sich bei Windows Hello anmelden können. Monitor bedienen...
  • Seite 96 Klicken Sie auf Add (Hinzufügen) unter PIN, um Set up a PIN (Eine PIN einrichten) aufzurufen. Geben Sie Neue PIN und PIN bestätigen ein, klicken Sie dann auf OK. Sobald Sie dies getan haben, werden die Optionen zur Einrichtung von Windows Hello entsperrt.
  • Seite 97 Die folgende Meldung wird angezeigt. Klicken Sie auf Get started (Erste Schritte). Blicken Sie weiterhin direkt auf Ihren Bildschirm und platzieren Sie sich so, dass sich Ihr Gesicht in der Mitte des am Bildschirm angezeigten Rahmens befindet. Anschließend registriert die Webcam Ihr Gesicht. Monitor bedienen...
  • Seite 98 Wenn die folgende Meldung angezeigt wird, klicken Sie zum Verlassen von Windows Hello setup (Windows Hello einrichten) auf Close (Schließen). Sobald Sie mit der Einrichtung fertig sind, haben Sie eine weitere Möglichkeit zur Verbesserung der Erkennung. Klicken Sie bei Bedarf auf Improve recognition (Erkennung verbessern).
  • Seite 99: Monitor-Webcam Als Standardeinstellung Einrichten

    Notebook-integrierte Webcam deaktivieren. Bitte befolgen Sie zur Identifizierung und Deaktivierung der Notebook-integrierten Webcam die nachstehenden Anweisungen: Klicken Sie mit der rechten Maustaste auf Dell Monitor IR Webcam (Dell- Monitor-IR-Webcam), klicken Sie dann zum Öffnen von Dell Monitor IR Webcam Properties (Eigenschaften von Dell-Monitor-IR-Webcam) auf Properties (Eigenschaften).
  • Seite 100 Klicken Sie auf Details > Property (Details > Merkmal) und wählen Sie Hardware Ids (Hardware-IDs). Monitor bedienen...
  • Seite 101 Der Value (Wert) zeigt die detaillierten Hardware-IDs dieser Monitor-IR-Webcam von Dell. Die Hardware-IDs von Notebook-integrierter Webcam und Monitor-Webcam unterscheiden sich. Bei C2422HE/C2722DE/C3422WE werden Monitor-Webcam- Hardware-IDs wie nachstehend angezeigt: Klicken Sie mit der rechten Maustaste auf die PC/Notebook-Webcams, die unterschiedliche Hardware-IDs haben, klicken Sie dann auf Disable (Deaktivieren).
  • Seite 102 Die folgende Meldung wird angezeigt: Klicken Sie auf Ja. Die Notebook-Webcam ist nun deaktiviert und die Monitor-Webcam wird als Standardeinstellung genutzt. Starten Sie das Notebook neu. Monitor bedienen...
  • Seite 103: Monitorlautsprecher Als Standardeinstellung Einrichten

    Klicken Sie zum Aufrufen der Sound (Ton)-Einstellungsschnittstelle auf Playback devices (Wiedergabegeräte). Falls nur das HDMI- oder DP-Kabel von Ihrem Monitor mit dem Computer verbunden ist, erscheint nur ein Lautsprecher namens DELL C2422HE/C2722DE/C3422WE vom Monitor in der Sound (Ton)-Einstellungsschnittstelle. Monitor bedienen...
  • Seite 104 Klicken Sie auf DELL C2422HE/C2722DE/C3422WE, klicken Sie dann auf Set Default (Standard festlegen), der Monitorlautsprecher wird als Standardeinstellung verwendet. Click OK (Klicken Sie auf OK), um die Sound (Ton)-Einstellung zu verlassen. Monitor bedienen...
  • Seite 105 Falls USB-Kabel und HDMI- oder DP-Kabel vom Monitor mit dem Computer verbunden sind, werden zwei Lautsprecher namens DELL C2422HE/C2722DE/C3422WE und Echo Cancelling Speakerphone (C2422HE/C2722DE/C3422WE) entsprechend vom Monitor in der Ton-Einstellungsschnittstelle angezeigt. Der Unterschied zwischen DELL C2422HE/ C2722DE/C3422WE und Echo Cancelling Speakerphone (C2422HE/C2722DE/ C3422WE) besteht nur darin, dass es sich um eine andere Signalquelle handelt.
  • Seite 106: Fehlerbehebung

    Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm. Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/C24/27/3422XE oder Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
  • Seite 107: Integrierte Diagnostik

    Integrierte Diagnostik Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht. Display Info So führen Sie die integrierte Diagnose aus: 1.
  • Seite 108: Allgemeine Probleme

    • Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: https://www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein.
  • Seite 109: Allgemeine Was Sie Symptome Erleben

    Sicherheitsrelevante Sichtbare • Führen Sie keine Schritte zur Fehlerbehebung Probleme Anzeichen von durch. Rauch oder • Wenden Sie sich umgehend an Dell. Funken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist. gelegentlich auf • Setzen Sie den Monitor auf die...
  • Seite 110: Produktspezifische Probleme

    Allgemeine Was Sie Mögliche Lösungen Symptome erleben Mikrofon/ • Webcam- • Klappen Sie das Webcam-Modul aus. Webcam Modul ist nicht • Schließen Sie das USB-Kabel (Type-A zu Type-B funktioniert nicht ausgeklappt oder Type-C zu Type-C) an. Wenn Sie sowohl • USB-Kabel USB-B- als auch USB-C-Anschluss anschließen, ist nicht schalten Sie die USB-Quelle bitte im OSD-Menü...
  • Seite 111: Mögliche Lösungen

    • Führen Sie die integrierte Diagnose aus. Kein Bild bei Schwarzer • Stellen Sie sicher, für welchen DP-Standard Verwendung einer Bildschirm (C2422HE/C3422WE: DP 1.1a oder DP DP-Verbindung mit 1.2) (C2722DE: DP 1.1a oder DP 1.4) Ihre dem PC Grafikkarte zertifiziert ist. Laden Sie den aktuellsten Grafikkartentreiber herunter und installieren Sie ihn.
  • Seite 112 • Falls das Notebook ein Netzteil mit > 90 W benötigt, wird es möglicherweise nicht mit der USB-Type-C-Verbindung aufgeladen. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-Type- C-Kabel nicht beschädigt ist.
  • Seite 113 Problem Was Sie Mögliche Lösungen erleben Der LAN-Anschluss Problem mit • Stellen Sie sicher, dass das aktuellste funktioniert nicht BIOS und die neuesten Treiber für Ihren Betriebssyste- Computer installiert sind. meinstellung • Vergewissern Sie sicher, dass RealTek Gigabit Ethernet Controller im Geräte- Kabelanschluss Manager von Windows installiert ist.
  • Seite 114 Problem Was Sie Mögliche Lösungen erleben Headset mit Headset mit • Mikrofon-Symbol der UC-App (z. B. Mikrofon (3,5-mm- Mikrofon Microsoft Teams, Skype for Business, Kombianschluss) (3,5-mm- Zoom usw.) zum De-/Aktivieren der funktioniert mit Kombianschluss) Stummschaltung verwenden Stumm-Taste des funktioniert mit Monitors nicht Stumm-Taste des Monitors nicht, wenn...
  • Seite 115 Problem Was Sie Mögliche Lösungen erleben Mikrofon funktioniert Bei Plattform Intel Smart Sound Technology für nicht oder nicht mit Intel- USB-Audiotreiber im Geräte-Manager erkannt Prozessor der deaktivieren und den PC neu starten 11. Generation (Tiger Lake) funktioniert Mikrofon nicht oder wird in Stimmrekorder- App nicht erkannt...
  • Seite 116: Spezifische Probleme Mit Universal Serial Bus (Usb)

    Spezifische Probleme mit Universal Serial Bus (USB) Spezifische Was Sie Mögliche Lösungen Symptome erleben USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihrem Computer an. nicht • Schließen Sie die USB-Peripherie (Downstream- Anschluss) erneut an.
  • Seite 117: Anhang

    Bildschirmecke. 3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt. 4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen. 5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell. EU-Produktdatenbank für Energieetikett und Produktinformationsblatt C2422HE: https://eprel.ec.europa.eu/qr/394427...
