Pkm GS 101.4A+N EB Bedienungsanleitung Seite 11

8. Befestigen Sie vier ST4*12 Schrauben an der Gerätetür. Führen Sie die
Installation ordnungsgemäß durch, damit die Klemmleiste an der Tür anliegt.
9. Bringen Sie die Verbindungsnut in die Führung ein; beachten Sie die Richtung.

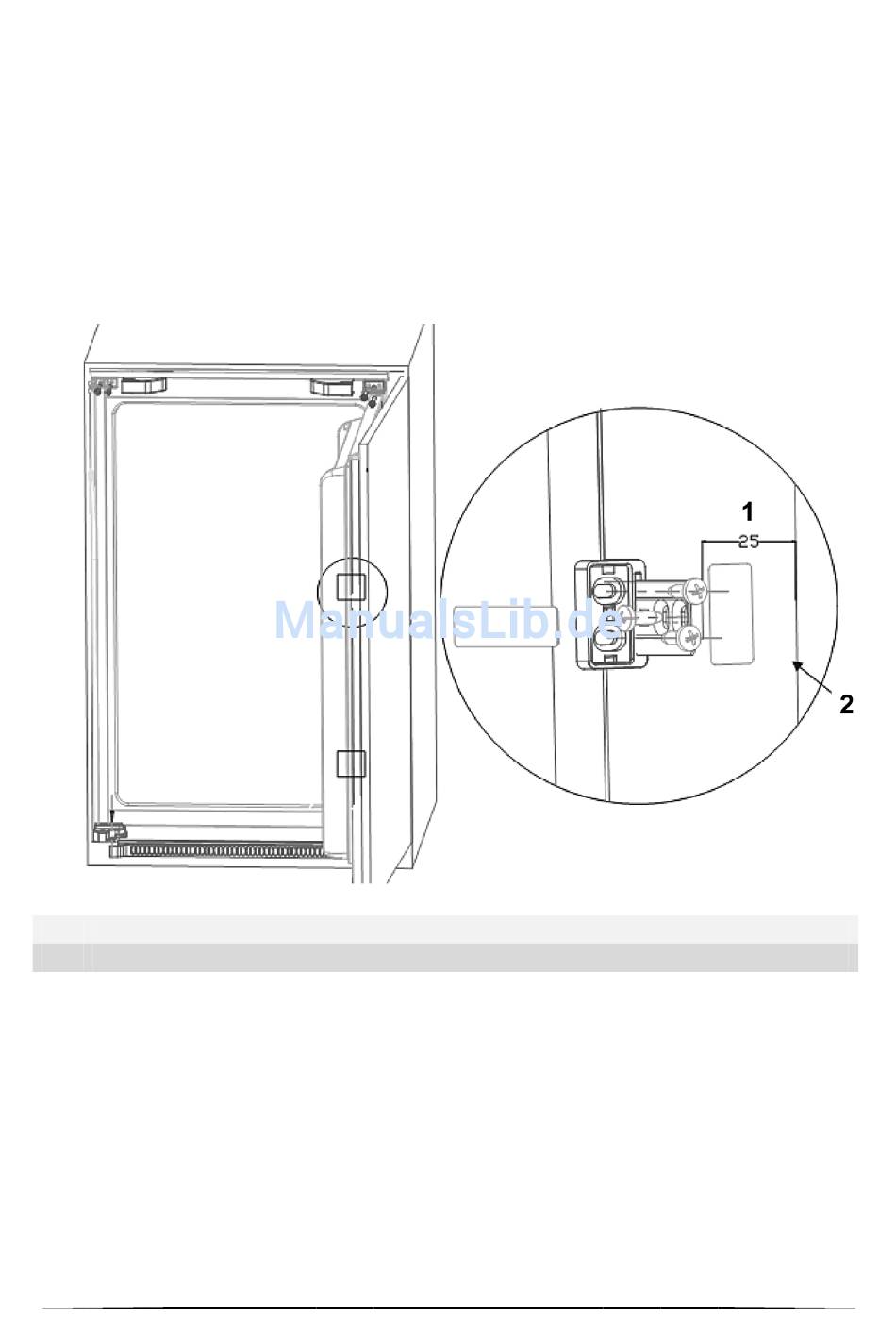

Die geschlossene Gerate- und Schranktür bestimmen den vertikalen Abstand
von der Schiene. Messen Sie den Abstand der Lücke zur Kante des Türgleiters,
sodass diese 25 mm beträgt. Verwenden Sie zum Befestigen ST4*12 Schrauben.
Es gibt vier Schrauben für die Schienen-Befestigungslöcher für eine zweite
Installation oder falls Probleme mit der Einstellungsflexibilität auftreten. Es
wird empfohlen, zwei der Befestigungslöcher zu verwenden.
1 Dicke der Einbauschrankwand + 5 mm
2 Kante der Einbauschranktür
10. Bringen Sie die Zierabdeckung der Schiene, des Gleiters und der
Schraubenlöcher an.
11. Der Netzstecker muss nach der Installation zugänglich sein, um das Gerät
betreiben zu können.
11
