SW300 W/ Wiegestabkonnektoren
SW 300 W/Kabelverschraubungen

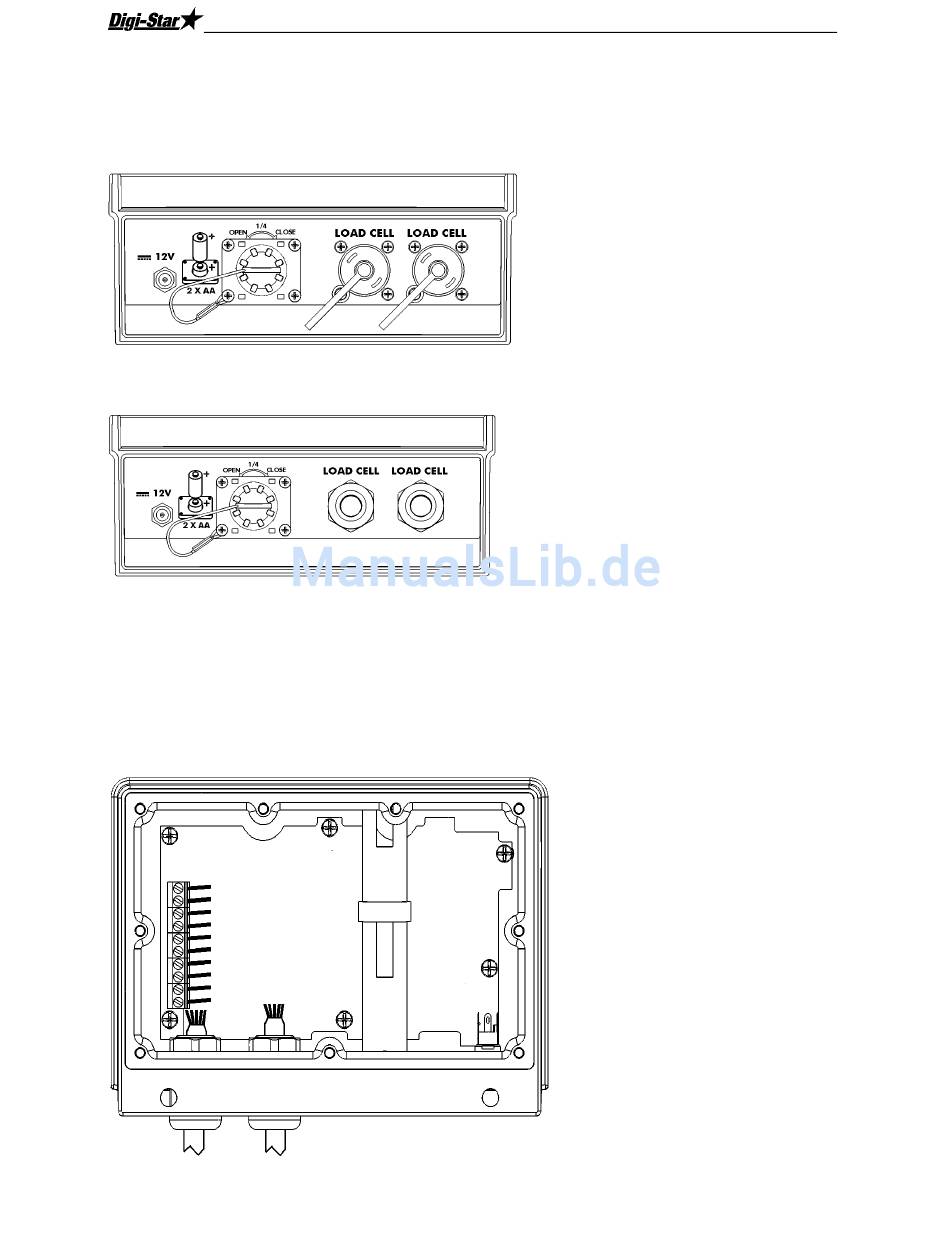

Anschluss Wiegestabkabel an Wiegeindikator
• Lösen Sie die neun Schrauben der Abdeckplatte auf der Hinterseite des
Wiegeindikators und entfernen Sie die Abdeckplatte.
• Führen Sie die Kabel durch die Kabelverschraubungen.
• Schließen Sie die Wiegestabkabel an die zwei Anschlussblöcke an, siehe
untenstehende Abbildung.
• Bringen Sie die Abdeckplatte auf den Wiegeindikator an und befestigen Sie diese
wieder mit den neun Schrauben.
weiß
grün
rot
schwarz
abgeschirmt
weiß
grün
rot
schwarz
abgeschirmt
D3734- DE
Bedienungsanleitung
SW300
16
