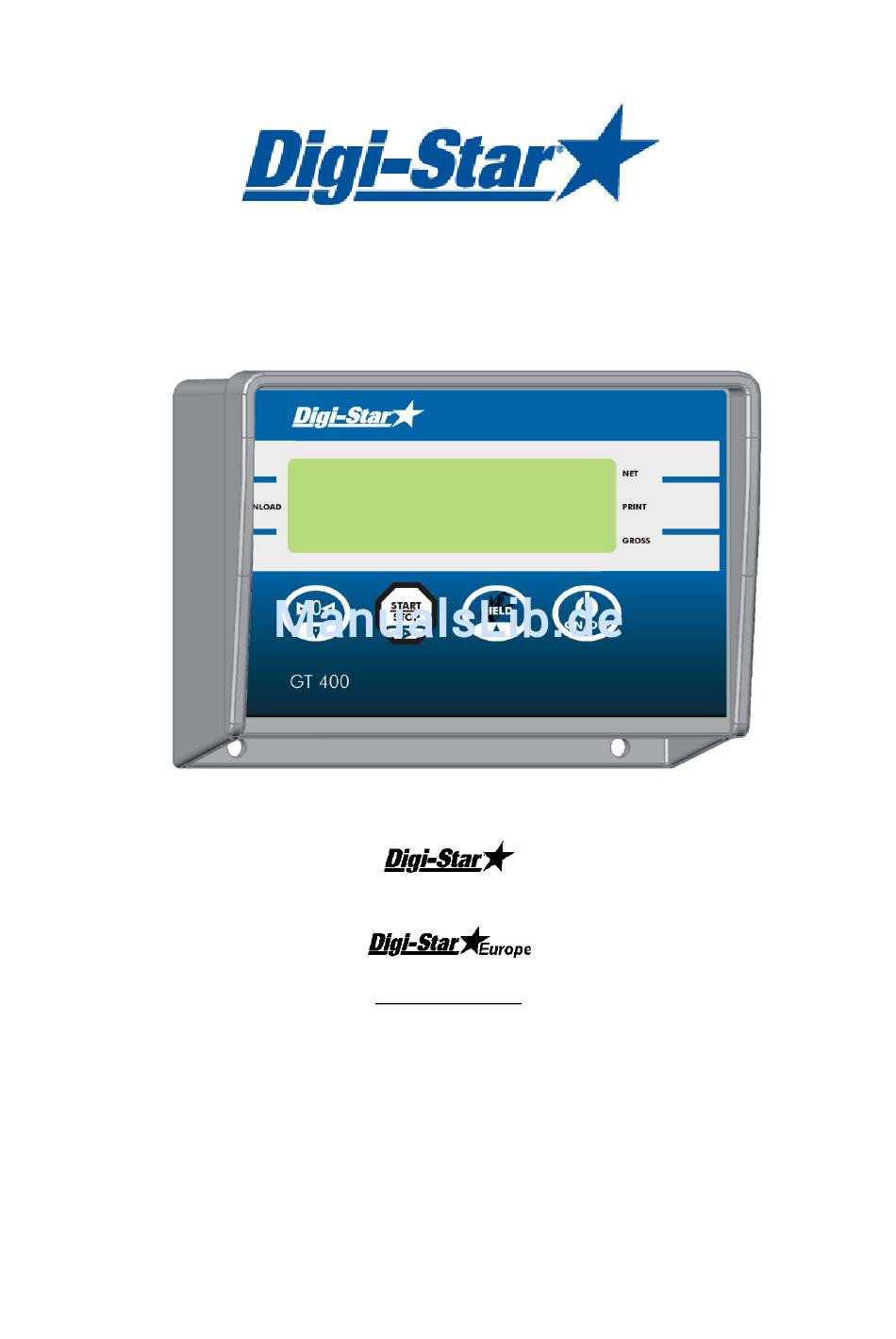

- Seite 1 GT400 Bedienungsanleitung HELLO Ft. Atkinson, Wisconsin, USA Panningen, Niederlande www.digi-star.com D3831-DE Rev B Sept. 09...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten. Nichts aus dieser Anleitung darf ohne vorherige schriftliche Erlaubnis von Digi-Star vollständig oder teilweise kopiert, verbreitet oder in andere Sprachen übersetzt werden. Digi-Star behält sich das Recht vor, Änderungen in der Anleitung vorzunehmen. Digi-Star kann jedoch keine Garantie für diese Anleitung übernehmen, weder explizit noch implizit. -
Seite 3: Technische Daten
-20 °F bis 140 °F Wird bei 10,5 V nominal aktiv EINGÄNGE FÜR EXTERNE SIGNALE Tarieren/Rezept voraus/Voreinstellungen neu eingeben PFUND (LB)/KILO Frei wählbar DISPLAY STD EZ 6-zifferiges LCD 1,1” hoch EZ VIEW 6-zifferiges LCD 1,7” hoch D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 4: Sicherheit Während Des Gebrauchs
Vorsicht Systemtest vor Inbetriebnahme Bevor Sie das Digi-Star Wiegesystem anwenden, ist es notwending die korrekte Wirkung des Systems zu kontrollieren durch alle Wiegepunkte mit einem bekannten Gewicht zu belasten. Digi-Star kann nicht verantwortlich gehalten werden für Abweichungen und Probleme die entstanden sind als Folge falscher Anwendung der Wiegeanzeige, falscher Kalibration oder Einstellungen. -

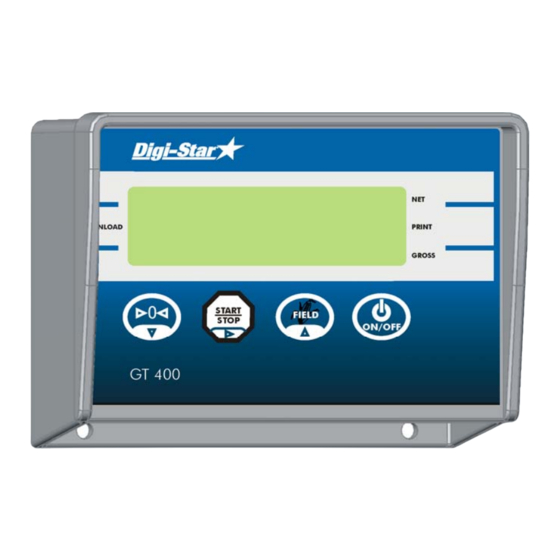

Seite 5: Wiegeindikator: Übersicht
7. Gross – Pfeil blinkt, wenn Sie sich im Brutto-Wiegemodus befinden 8. Unload – Pfeil blinkt, wenn Sie sich im Lade- oder Ausdosiermodus befinden 9. Stromversorgungsschnittstelle – Anschluss für Netzkabel Wiegestabsschnittstelle – Anschluss für J-Box-Kabel 11. Serielle Schnittstelle/Druckerschnittstelle – Drucker-/DDL-Anschluss (optional) D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 6: Bedienung
Achtung: Wenn der Wiegeindikator nicht ordnungsgemäß auf 0 gestellt worden ist, wirkt sich dies nur auf das Bruttogewicht aus. Das ausdosierte (Netto-) Gewicht wird korrekt angezeigt. 1. Halten Sie 3 Sekunden lang gedrückt, um den Wiegeindikator auf Null zu stellen. D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 7: Laden Und Ausdosieren
Der Pfeil bei PRINT blinkt während der Datenspeicherung. Achtung: Ausdrucken und Speicherung von Daten in der DDL sind nur mit einer seriellen Schnittstelle (J905) möglich. 3. Der Wiegeindikator zeigt anschließend das restliche Gewicht im Wagen an. 3200 D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 8: Feld-Id Und Kumulativwerte Drucken
Gewicht manuell zu den Kumulativwerten 5400 addieren oder zum Drucker bzw. zur DDL senden möchten. • Alle Gewichte werden addiert, bis Sie den Befehl „Löschen“ geben. • Das Gewicht wird immer als positiver Wert gespeichert. D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 9: Druckformate
FIELD ID, 05FE08, 1:44P 4856, GR, 274575, P PRTAC3: FIELD ID, 5977, KG, GR, 309719, PA, 05FE08, 4:42P Zusätzlich wird die Gewichtseinheit (kg oder lb) ausgegeben. Zur Änderung des Druckformats (PRTFMT) siehe „Einstellung“ (Seite 9). D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 10: Menü 1 Bis 4 Und Eichen
Spanisch Espan Dänisch Dansk Ungarisch Magyar Vesta vesta 1, 2, 3, 4 Anzeigerate Aktualisierung der Anzeige 1, 2, 3 oder 4 Mal pro Sekunde (D RATE) Feld ID Feld, Kunde oder Wagen NEW EZ (FIELD) D3831-DE Rev B GT400 Bedienungsanleitung... - Seite 11 Bei zu kleinen Schritten wird das Gewicht instabil. DISPLAY-EINHEIT LB/KG Anzeige in lb oder kg [lb-kg] 25000 Kapazität Geben Sie das maximale Ladegewicht ein. (CAP) MENÜ 4: VOREINSTELLUNG, RATIONS- UND ZÄHLERFUNKTIONEN WIRD BEIM GT400 NICHT VERWENDET D3831-DE Rev B GT400 Bedienungsanleitung...
-
Seite 12: Setup- Und Eichnummer Ändern
Menü 1 bis 4 und Eichen Setup- und Eichnummer ändern Achtung: Setzen Sie sich mit Ihrem Digi-Star-Händler in Verbindung, bevor Sie diese Werte ändern. [SETUP] & [CAL] 1. Halten Sie gedrückt und drücken Sie dann auf . Halten Sie beide Tasten 3 Sekunden lang gedrückt. -
Seite 13: Installation
NUT, ¼-20 TOP LOCKING FLANGE RAM-Halter (optional) RAM-HALTER U-BOLT BASE TWIST LOCK Standard mit Bügelschraube mit Saugnapf KENNZ. ARTIKELNR. BESCHREIBUNG 403180 RAM MOUNT 403179 MOUNT BASE-1" BALL U-BOLT 404230 RAM SUCTION CUP W/TWIST LOCK Abb. 1: Wiegeindikator montieren D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 14: Kabel Anschließen
Installation Kabel anschließen Wiegeindikator Spannungsversorgung Pin zum 12-VDC-Anschluss** + 12 VDC schwarz Erde/Masse orange 12 VDC Relaisausgang blau externer Eingang bei Digi-Star-Standardspannungs- versorgung Siehe Abb. 3: J-Box-Anschlüsse Abb. 1: Anschlussschema für den Wiegeindikator D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 15: Wiegestäbe An J-Box Anschließen
Muttern gut anziehen J-Box-Kabel Aderfarben AMP-Steckverbinder Pin Farbe Beschreibung Spannung + Wiegestabskabel grün Signal - weiß Signal + schwarz Masse - transparent Abschirmung An der Unterseite des Wiegeindikators Abb. 3: J-Box-Anschlüsse anschließen; siehe Abb. 2 D3831-DE Rev B GT400 Bedienungsanleitung... -
Seite 16: Problemanalyse
Geräts übereinstimmen. Nähere wenn sich eine Verbindung gelöst hat Informationen erteilt Ihnen Ihr oder schlecht gelötet ist. Händler. J-Box reparieren oder Schlechter Anschluss oder lose Adern ersetzen. in der J-Box? NEIN Weiter auf der nächsten Seite D3831-DE Rev B GT400 Bedienungsanleitung... - Seite 17 Schlechte Wiegestäbe führen zu einem instabilen Auslesen; [± RANGE] Wiegestab stärker belastet ist. blinkt auf dem Display oder der angezeigte Wert ist niedriger oder höher als der dreifache Durchschnittswert der anderen Wiegestäbe. Unterschiede können auf Mängel des Wiegestabs oder ein sonstiges Problem hindeuten. D3831-DE Rev B GT400 Bedienungsanleitung...
-
Seite 18: Anhang A1: Eu-Konformitätsbescheinigung
Name des Herstellers Digi-Star, LLC Adresse des Herstellers 790 West Rockwell Avenue, Fort Atkinson, WI 53538 Name der Vertretung in Europa Digi-Star Europe B.V. Adresse der Vertretung in Europa J.F. Kennedylaan 235, 5981 WX Panningen (NL) Das Produkt GT400, 410 entspricht den folgenden Normen: ...
